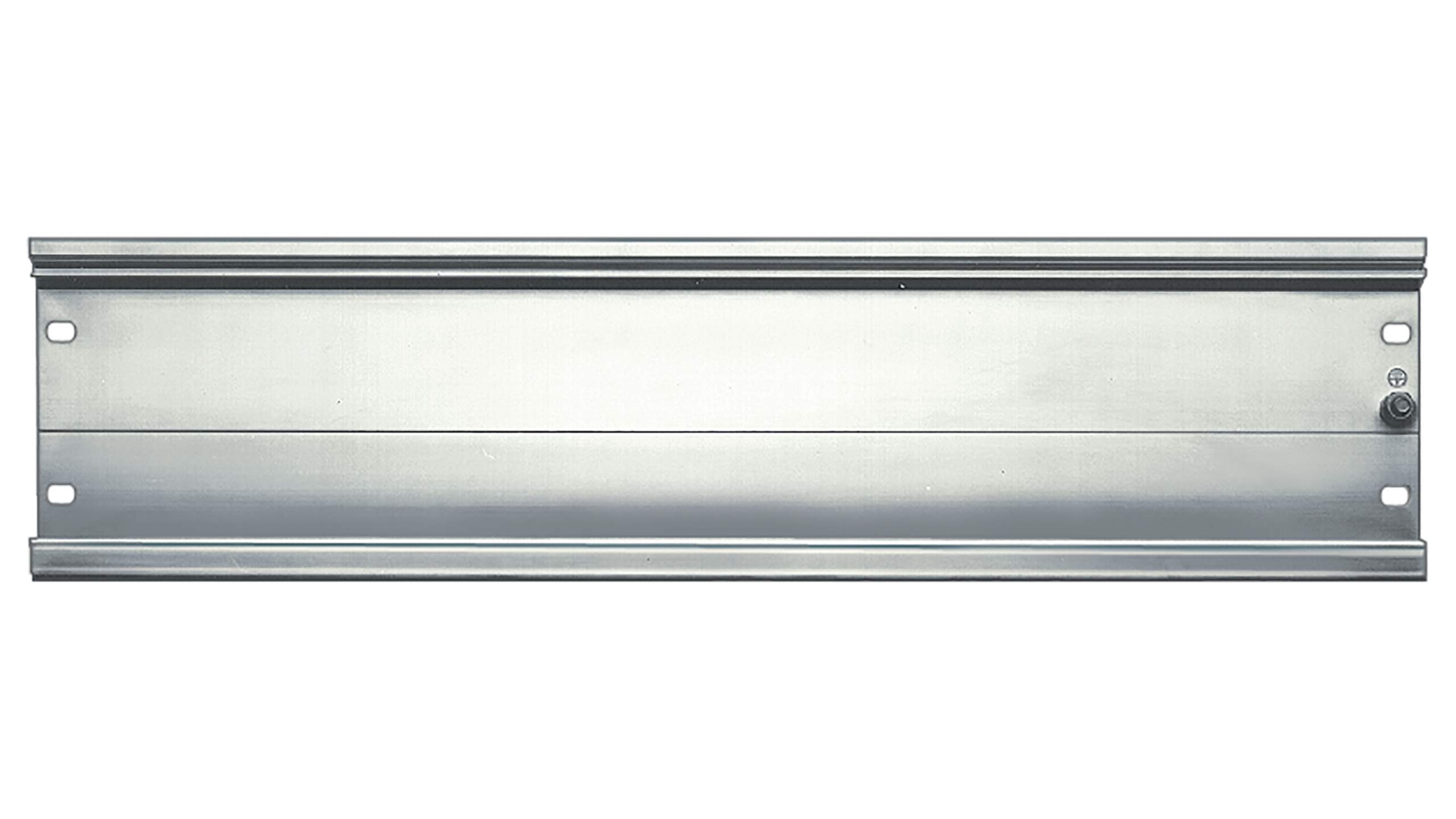

بررسی کلی ریل سری ۳۰۰ زیمنس با طول ۱۶ سانتی متر با کد فنی 6ES7390-1AB60-0AA0

ریل سری ۳۰۰

طول:۱۶۰ میلی‌متر





ریل سری ۳۰۰ زیمنس ۱۶ سانتی‌متر

کد فنی: 6ES7390-1AB60-0AA0

ریل ۱۶ سانتی‌متری زیمنس با کد فنی 6ES7390-1AB60-0AA0 یکی از تجهیزات کلیدی برای نصب ماژول‌های سری SIMATIC S7‑300 است و در تمام تابلوهای برق صنعتی که از PLCهای این سری استفاده می‌کنند، نقشی اساسی در آرایش و استحکام سیستم ایفا می‌کند. این ریل به عنوان پایه نصب ماژول‌های مختلف مانند CPU، منبع تغذیه، ماژول‌های ورودی/خروجی و ماژول‌های ارتباطی به کار می‌رود و باعث می‌شود تمامی قطعات در جای درست، با فاصله استاندارد و به‌صورت ایمن نصب شوند.

این ریل از جنس فولاد گالوانیزه مقاوم ساخته شده و به گونه‌ای طراحی شده است که در برابر لرزش‌های محیط صنعتی، خوردگی و تغییرات دمایی مقاومت بالایی داشته باشد.



معرفی محصول

در سیستم‌های PLC زیمنس سری ۳۰۰، ماژول‌ها به صورت ماژولار طراحی شده‌اند و برای نصب آن‌ها در داخل تابلو برق از ریل‌های مخصوص استفاده می‌شود. ریل S7‑300 دقیقاً مطابق استاندارد کارخانه‌ای زیمنس تولید می‌شود تا امکان نصب ایمن و دقیق را فراهم کند.

مدل 6ES7390-1AB60-0AA0 کوتاه‌ترین ریل استاندارد این سری است و برای پروژه‌هایی استفاده می‌شود که تعداد ماژول محدود است یا فضای نصب در تابلو کوچک می‌باشد. طول ۱۶ سانتی‌متری آن باعث می‌شود بتوان آن را در تابلوهای فشرده یا سیستم‌های کنترل کوچک بدون مشکل نصب کرد.

این ریل به دلیل طراحی استانداردی که دارد، به‌راحتی و بدون نیاز به ابزارهای خاص نصب می‌شود و تمام ماژول‌های سری S7‑300 را پشتیبانی می‌کند.



مشخصات فنی ریل 6ES7390-1AB60-0AA0

• طول ریل: ۱۶۰ میلی‌متر (۱۶ سانتی‌متر)

• سازگار با: تمامی ماژول‌های SIMATIC S7‑300

• جنس: فولاد آبکاری شده (گالوانیزه)

• نحوه نصب: پیچ‌شونده روی صفحه تابلو برق

• کاربری: ریل نصب ماژول‌های PLC

• برند: Siemens – آلمان

• پشتیبانی از نصب CPU، Power Supply، I/O، ماژول‌های ارتباطی، F-Modules و…

طراحی دقیق این ریل باعث می‌شود فاصله ماژول‌ها کاملاً استاندارد بوده و امکان اتصال Bus Connector به‌صورت کاملاً هم‌راستا و بدون فشار مکانیکی فراهم شود.



نقش و کاربرد ریل سری ۳۰۰ زیمنس

این ریل وظیفه دارد که تمام اجزای PLC را به صورت استاندارد کنار هم قرار دهد. بدون استفاده از ریل اورجینال، ماژول‌ها ممکن است به‌درستی هم‌راستا نشوند و حتی امکان دارد در طول زمان دچار جابجایی مکانیکی یا اختلال‌های الکتریکی شوند.

کاربردهای اصلی ریل شامل:

• نصب CPUهای سری S7‑300

• نصب منبع تغذیه PS307

• نصب I/Oها (DI / DO / AI / AO)

• نصب ماژول‌های ارتباطی مانند CP340، CP341، CP343، CP342

• نصب ماژول‌های ایمنی (F-Modules)

• ایجاد هماهنگی و نظم در چیدمان تابلو برق

این ریل در واقع پایه اصلی سیستم کنترل است و بقیه ماژول‌ها تماماً به آن متصل می‌شوند.



مزایای استفاده از ریل اورجینال زیمنس

۱. نصب کاملاً استاندارد

ریل استاندارد زیمنس دقیقاً مطابق طراحی PLC تولید شده و باعث می‌شود ماژول‌ها بدون فشار یا لقی روی آن قرار گیرند.

۲. مقاومت بالا در محیط صنعتی

فولاد گالوانیزه در برابر رطوبت، لرزش و خوردگی مقاوم است و همین موضوع باعث طول عمر بالای ریل می‌شود.

۳. افزایش ایمنی سیستم

نصب صحیح ماژول‌ها روی ریل باعث کاهش نویز الکتریکی و ایجاد اتصال مناسب به ارت می‌شود.

۴. سهولت در نگهداری و عیب‌یابی

وقتی ماژول‌ها با فاصله استاندارد نصب شوند، سیم‌کشی، تعویض ماژول و تست عملکرد بسیار آسان‌تر می‌شود.

۵. جلوگیری از خرابی Bus Connector

اگر فاصله ماژول‌ها نامناسب باشد، ارتباط بین آن‌ها به مشکل می‌خورد، ولی ریل استاندارد این مشکل را کاملاً رفع می‌کند.



کاربردهای ریل ۱۶ سانتی‌متری در پروژه‌ها

به دلیل طول کوتاه، این ریل در پروژه‌هایی مانند:

• تابلو برق‌های کوچک

• ماشین‌آلات با تعداد کم I/O

• پروژه‌های آزمایشگاهی

• سیستم‌های کنترل مستقل

• سیستم‌های اقتصادی و کم‌هزینه

بسیار کاربرد دارد. اگر پروژه بزرگ‌تر باشد، زیمنس ریل‌های بلندتر مانند ۴۸، ۵۳ و ۸۳ سانتی‌متری نیز ارائه کرده است.



تفاوت ریل S7‑300 با ریل‌های معمولی بازار

بسیاری از افراد تصور می‌کنند می‌توان از ریل‌های معمولی DIN استفاده کرد، اما این کاملاً اشتباه است.

تفاوت‌های مهم:

• ریل S7‑300 از نوع DIN استاندارد نیست

• دارای انحنای مخصوص برای قفل شدن ماژول‌های زیمنس است

• نقطه قرارگیری Bus Connector محور دقیق دارد

• فاصله استاندارد بین ماژول‌ها فقط روی ریل اصلی رعایت می‌شود

• ابعاد و سوراخ‌کاری روی ریل اختصاصی و متفاوت است

به همین دلیل در پروژه‌های حرفه‌ای تنها ریل اورجینال مورد تأیید است.



نحوه نصب ریل 6ES7390-1AB60-0AA0

• ابتدا محل نصب روی صفحه تابلو مشخص می‌شود.

• ریل با پیچ‌های مناسب روی صفحه ثابت می‌گردد.

• ماژول‌ها از بالا روی ریل سوار شده و با یک حرکت ساده جا می‌افتند.

• در نهایت Bus Connector در پشت ماژول‌ها نصب می‌شود تا ارتباط داخلی برقرار شود.

این مراحل در کمتر از چند دقیقه انجام می‌شود و نیازی به ابزار خاص ندارد.



سوالات متداول

آیا این ریل با سری S7‑400 سازگار است؟

خیر، مخصوص سری S7‑300 است.

آیا می‌توان ریل را کوتاه یا بلندتر کرد؟

به‌صورت دستی خیر؛ باید از مدل‌های استاندارد کارخانه استفاده شود.

آیا CPUهای ایمنی (F-CPU) هم روی این ریل نصب می‌شوند؟

بله، تمام CPUها و ماژول‌های ایمنی روی همین ریل قرار می‌گیرند.



جمع‌بندی

ریل 6ES7390-1AB60-0AA0 یکی از اجزای اصلی برای نصب و راه‌اندازی سیستم‌های PLC سری S7‑300 است. این ریل با کیفیت ساخت بالا، استحکام مناسب و سازگاری کامل با ماژول‌های زیمنس، نصب استاندارد و ایمن سیستم کنترل را تضمین می‌کند. برای پروژه‌های صنعتی کوچک تا متوسط، استفاده از این ریل ۱۶ سانتی‌متری بهترین گزینه است.
