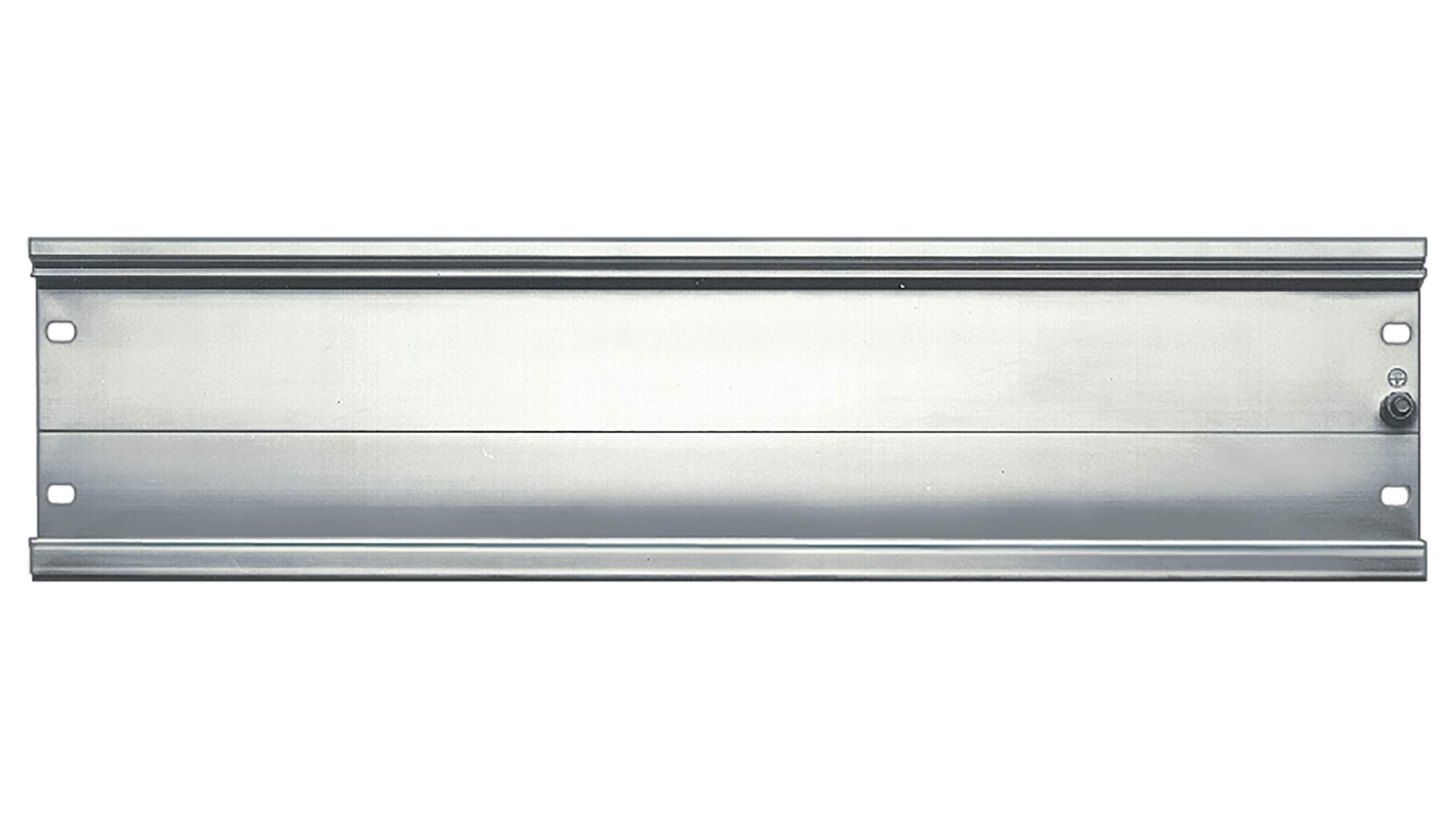

بررسی کلی ریل سری ۳۰۰ زیمنس با طول ۴۸ سانتی متر با کد فنی 6ES7390-1AE80-0AA0

ریل سری ۳۰۰

طول: ۴۸۲.۶ میلی‌متر



ریل سری ۳۰۰ زیمنس ۴۸ سانتی‌متر

کد فنی: 6ES7390-1AE80-0AA0

ریل ۴۸ سانتی‌متری زیمنس با کد فنی 6ES7390-1AE80-0AA0 یکی از قطعات اصلی و کاملاً حیاتی در ساختار سیستم‌های کنترل صنعتی مبتنی بر SIMATIC S7‑300 است. این ریل با طول ۴۸۲.۶ میلی‌متر به‌عنوان یک ریل نصب استاندارد و اورجینال زیمنس طراحی شده تا امکان نصب دقیق، محکم و بدون خطا را برای CPU، ماژول‌های ورودی/خروجی (I/O)، منبع تغذیه و ماژول‌های ارتباطی فراهم کند.

این مدل یکی از طولانی‌ترین ریل‌های سری S7‑300 محسوب می‌شود و بهترین انتخاب برای پروژه‌هایی است که تعداد ماژول‌های زیادی دارند یا مهندسین به فضای بیشتر برای چیدمان استاندارد و مدیریت کابلینگ نیاز دارند.



معرفی ریل نصب S7‑300 زیمنس – مدل 6ES7390-1AE80-0AA0

در معماری ماژولار PLC S7‑300، تمامی ماژول‌ها باید روی یک سطح استاندارد نصب شوند تا فاصله بین ماژول‌ها، هم‌راستایی کانکتور باس، تهویه مناسب و استحکام مکانیکی حفظ شود. زیمنس برای این منظور ریل‌های اختصاصی تولید می‌کند که فاقد شباهت با ریل‌های عمومی DIN بوده و کاملاً متناسب با طراحی ماژول‌های این سری هستند.

مدل 1AE80‑0AA0 با طول ۴۸ سانتی‌متر، فضای کافی برای نصب تعداد بیشتری از ماژول‌های S7‑300 را فراهم می‌کند. این ویژگی آن را برای پروژه‌های متوسط تا بزرگ، خطوط تولید، تابلوهای PLC با تعداد I/O بالا و سیستم‌های کنترل پراکندگی (Distributed Control) کاملاً ایده‌آل می‌سازد.



مشخصات فنی ریل زیمنس 6ES7390-1AE80-0AA0

• سری: SIMATIC S7‑300

• طول دقیق: 482.6 میلی‌متر (تقریباً 48.3 سانتی‌متر)

• جنس: فولاد گالوانیزه ضدخوردگی

• نوع نصب: پیچ‌شونده روی صفحه تابلو برق

• کاربرد: نصب CPU، Power Supply، ماژول‌های I/O، ارتباطی و ایمنی

• سازگاری: کامل با تمام ماژول‌های زیمنس S7‑300

• استاندارد ساخت: Siemens Original – Germany

ریل ۴۸ سانتی‌متری از لحاظ هندسی و سوراخ‌کاری کاملاً مطابق استاندارد کارخانه‌ای تولید شده و دقیقاً همان پروفیلی را دارد که ماژول‌ها روی آن قفل می‌شوند.



نقش و جایگاه ریل در سیستم PLC S7-300

ریل نصب فقط یک قطعه فلزی نیست؛ بلکه در عملکرد صحیح کل سیستم کنترل نقش اساسی دارد. ماژول‌های سری S7‑300 به‌صورت کشویی روی ریل قرار می‌گیرند و تا زمانی که ریل استاندارد نباشد، امکان اتصال صحیح Bus Connector و حتی تهویه مناسب وجود نخواهد داشت.



وظایف اصلی ریل:

۱. پایه مکانیکی برای نصب ماژول‌ها

تمام CPUها، I/Oها، ماژول‌های ارتباطی و منابع تغذیه روی ریل نصب می‌شوند و جابجایی یا لرزش آن‌ها کاملاً کنترل‌شده است.

۲. تنظیم فاصله استاندارد بین ماژول‌ها

هر ماژول S7‑300 طبق ابعاد استاندارد طراحی شده و فقط روی ریل اصلی با فاصله صحیح قرار می‌گیرد.

۳. هم‌راستاسازی Bus Connector

در پشت ماژول‌ها کانکتور باس باید بدون فشار، دقیق و سالم در مسیر قرار بگیرد. ریل اصلی این هم‌راستایی را تضمین می‌کند.

۴. تقویت ایمنی الکتریکی و ارتینگ

ریل فلزی با اتصال به بدنه تابلو یک مسیر حفاظت الکتریکی ایجاد می‌کند و ایمنی سیستم را افزایش می‌دهد.

۵. ایجاد نظم و استاندارد در چیدمان تابلو

چیدمان ماژول‌ها روی ریل باعث سیم‌کشی منظم‌تر، عیب‌یابی ساده‌تر و توسعه راحت‌تر سیستم می‌شود.



مزایای استفاده از ریل اورجینال زیمنس (نه ریل‌های فیک بازار)

استفاده از ریل‌های غیر اصلی می‌تواند مشکلات جدی مثل خرابی کانکتورها، عدم اتصال صحیح ماژول‌ها، نویز الکتریکی و حتی خاموشی سیستم ایجاد کند.

مزایای ریل اصلی:

• کیفیت ساخت بالا

• مقاومت عالی در محیط‌های صنعتی

• عدم ایجاد لقی یا فاصله اضافی بین ماژول‌ها

• سازگاری کامل با همه قطعات S7‑300

• افزایش عمر سیستم PLC

• نصب سریع و بدون دردسر

زیمنس طراحی این ریل را به‌گونه‌ای انجام داده که حتی پس از سال‌ها کار در محیط‌های صنعتی همچنان استحکام و دقت اولیه را حفظ می‌کند.



موارد استفاده ریل ۴۸ سانتی‌متری زیمنس

این مدل برخلاف ریل‌های کوتاه مخصوص سیستم‌های کوچک نیست؛ بلکه عمدتاً در پروژه‌هایی استفاده می‌شود که فضای بیشتری نیاز دارند.

کاربردهای مهم:

• تابلوهای PLC متوسط و بزرگ

• خطوط تولید با تعداد زیاد I/O

• ماشین‌آلات صنعتی با ساختار پیچیده

• پروژه‌هایی که از چندین ماژول ارتباطی، آنالوگ و دیجیتال استفاده می‌کنند

• سیستم‌های ایمنی دارای CPU و ماژول‌های F

• توسعه تابلوهای موجود و افزودن ماژول جدید

در پروژه‌هایی مانند اتوماسیون کارخانه‌ها، صنایع غذایی، خطوط بسته‌بندی، ماشین‌سازی و نفت و گاز، این ریل انتخاب استاندارد و همیشگی است.



تفاوت ریل S7‑300 با ریل DIN بدون استاندارد

خیلی‌ها تصور می‌کنند یک ریل DIN ساده می‌تواند جایگزین شود، اما این یک اشتباه رایج است.

تفاوت‌ها:

• ریل S7‑300 پروفیل منحصر‌به‌فرد دارد

• شیار مخصوص قفل شدن ماژول‌ها

• نقاط سوراخ‌کاری کاملاً متفاوت

• فاصله‌گذاری استاندارد میان ماژول‌ها

• هم‌راستاسازی دقیق Bus Connector در پشت ماژول‌ها

• قابلیت اتصال صحیح به ارت

بنابراین استفاده از ریل غیراصلی ممکن است حتی باعث خرابی CPU یا I/Oها شود.



روش نصب ریل 6ES7390-1AE80-0AA0

نصب ریل بسیار ساده و سریع است:

• جایگاه مناسب روی صفحه تابلو تعیین شود.

• ریل با تراز بررسی شده و صاف نصب گردد.

• محل پیچ‌ها علامت‌گذاری و سوراخ‌کاری شود.

• ریل با پیچ M4 یا M5 ثابت شود.

• ماژول‌ها روی ریل قرار گرفته و قفل شوند.

• Bus Connector بین ماژول‌ها نصب شود.

پس از نصب ریل، اضافه کردن یا تغییر چیدمان ماژول‌ها کاملاً آسان خواهد بود.



سوالات متداول

آیا این ریل برای S7‑400 قابل استفاده است؟

خیر، فقط برای S7‑300 طراحی شده است.

طول دقیق ریل چقدر است؟

طول آن 482.6 میلی‌متر است.

چند ماژول می‌توان روی این ریل نصب کرد؟

معمولاً ۸ تا ۱۲ ماژول استاندارد (بسته به نوع I/O و CPU).

آیا پیچ نصب همراه ریل است؟

بستگی به فروشنده دارد؛ گاهی داخل بسته‌بندی نیست.



جمع‌بندی

ریل ۴۸ سانتی‌متری زیمنس مدل 6ES7390-1AE80-0AA0 یکی از معتبرترین و استانداردترین تجهیزات برای نصب ماژول‌های سری S7‑300 است. این ریل به دلیل طول زیاد، استحکام بالا، سازگاری کامل با ماژول‌های زیمنس و کیفیت ساخت فوق‌العاده، انتخابی ایده‌آل برای پروژه‌های صنعتی متوسط و بزرگ محسوب می‌شود. اگر دنبال نصب اصولی، بدون خطا و کاملاً ایمن هستید، استفاده از ریل اصلی زیمنس ضرورت دارد.
