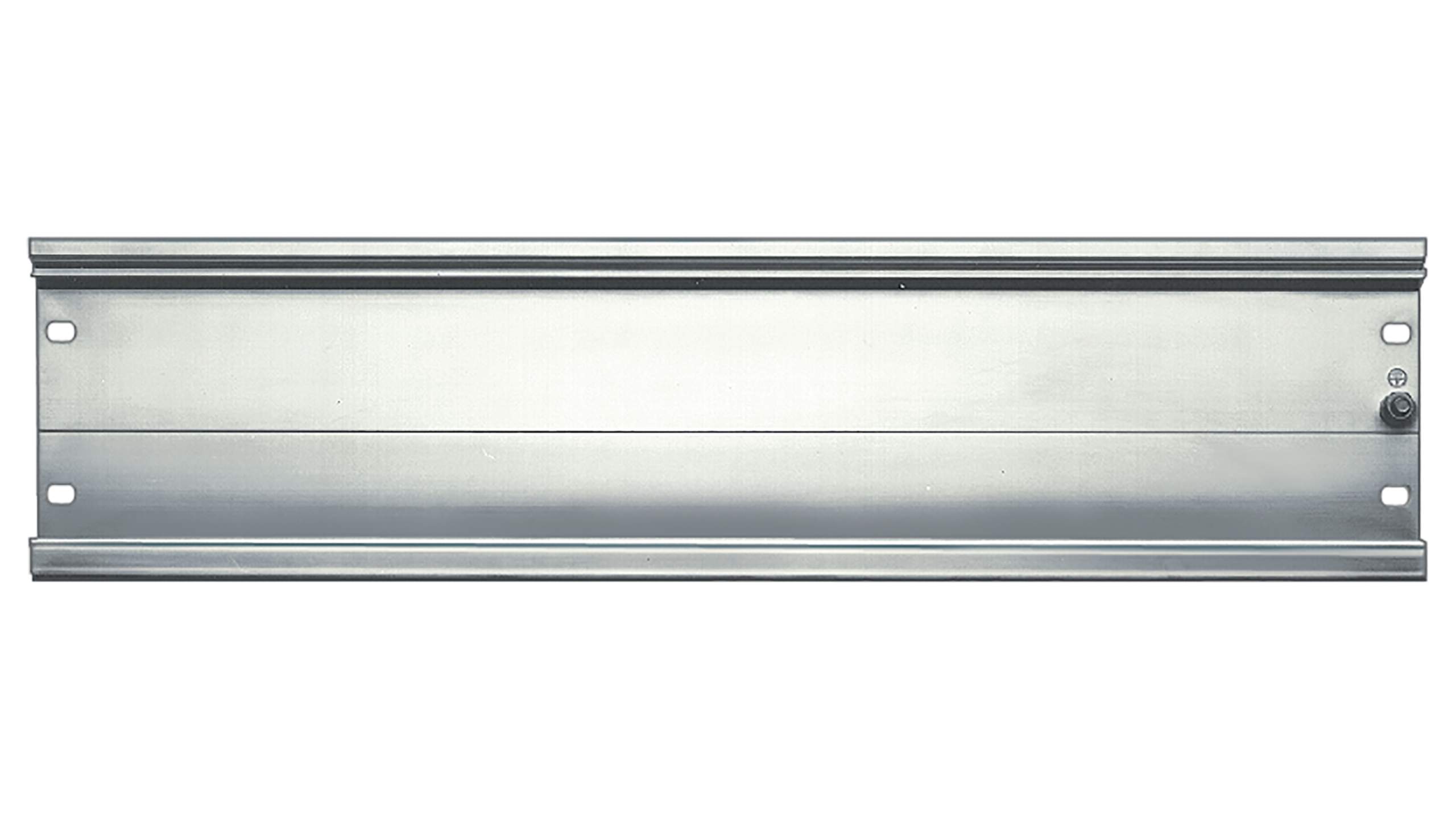

بررسی کلی ریل سری ۳۰۰ زیمنس با طول ۵۳ سانتی متر با کد فنی 6ES7390-1AF30-0AA0

ریل سری ۳۰۰

طول:۵۳۰ میلی‌متر



ریل سری ۳۰۰ زیمنس ۵۳ سانتی‌متر

کد فنی: 6ES7390-1AF30-0AA0

ریل ۵۳ سانتی‌متری زیمنس با کد فنی 6ES7390‑1AF30‑0AA0 یکی از طولانی‌ترین و حرفه‌ای‌ترین ریل‌های نصب ماژول در سری SIMATIC S7‑300 است. این ریل با طول دقیق ۵۳۰ میلی‌متر برای پروژه‌هایی طراحی شده که نیاز به نصب تعداد قابل‌توجهی ماژول دارند؛ مثلاً زمانی که در تابلو برق صنعتی، چندین ماژول I/O یا ماژول ارتباطی در کنار CPU و منبع تغذیه قرار می‌گیرد.

این ریل به‌صورت اورجینال توسط Siemens آلمان تولید شده و از بالاترین کیفیت مکانیکی و استانداردهای تولید برخوردار است تا نصب دقیق، مستحکم و طولانی‌مدت را تضمین کند.



معرفی محصول

در سیستم‌های مدرن اتوماسیون صنعتی، ریل نصب ماژول PLC نقشی فراتر از یک تکیه‌گاه فیزیکی دارد. ریل زیمنس مدل 6ES7390‑1AF30‑0AA0 به‌طور خاص برای سری S7‑300 طراحی شده است تا تمام ماژول‌ها در فاصله دقیق و ثابت از یکدیگر نصب شوند و هم‌راستایی الکتریکی و مکانیکی در مسیر Bus Connectorها حفظ شود.

مدل ۵۳ سانتی‌متری بزرگ‌ترین سایز از خانواده ریل‌های S7‑300 محسوب می‌شود و زمانی استفاده می‌شود که یک تابلو برق صنعتی شامل تعداد زیادی ماژول باشد – برای مثال در خطوط تولید اتوماتیک، ایستگاه‌های کنترل مرکزی، یا سیستم‌های مانیتورینگ با تعداد زیاد ورودی و خروجی.



مشخصات فنی ریل زیمنس 6ES7390‑1AF30‑0AA0

• سری سازگار: SIMATIC S7‑300

• کد محصول: 6ES7390-1AF30-0AA0

• طول دقیق: 530 میلی‌متر (۵۳ سانتی‌متر)

• جنس بدنه: فولاد ضدزنگ با پوشش گالوانیزه

• ساخت: Siemens Original – Germany

• نوع نصب: پیچ‌شونده (Screw Mounted)

• سازگاری: با تمامی ماژول‌های سری S7‑300 (CPU، PSU، I/O، Communication و F‑Modules)

• ویژگی‌ها: مقاومت مکانیکی بالا، انطباق کامل با پروفیل ماژول‌ها، اتصال مکانیکی پایدار



کارکرد و وظیفه فنی ریل S7‑300 زیمنس

ریل S7‑300 بستر نصب ماژول‌ها را ایجاد می‌کند و به کمک آن، تمام اجزای سیستم در مکان دقیق خود قرار می‌گیرند. بسیاری از پارامترهای فنی سیستم مانند ارتینگ، فاصله ماژول‌ها و حتی انتقال گرما، مستقیماً به کیفیت و نوع ریل بستگی دارد.

وظایف کلیدی این ریل:

پشتیبانی مکانیکی ماژول‌ها:

ماژول‌های CPU، I/O، منبع تغذیه و ماژول‌های ارتباطی مانند CP و IFM همگی روی این ریل قفل می‌شوند و در برابر لرزش و ضربه ایمن می‌مانند.

حفظ فاصله استاندارد بین ماژول‌ها:

هر ماژول نیاز به فضای تعریف‌شده دارد تا تبادل حرارتی، جریان هوا و دسترسی به کانکتورها حفظ شود.

هم‌راستی اتصال Bus Connector:

در پشت هر ماژول یک کانکتور بین‌ماژولی (Backplane Bus) وجود دارد. ریل با تراز دقیق باعث می‌شود این کانکتور‌ها در یک محور قرار بگیرند و از شکستگی یا ضعف ارتباط جلوگیری شود.

ایجاد مسیر ارت برای تخلیه جریان‌های ناخواسته:

به‌عنوان بدنه فلزی مشترک، ریل به سیستم ارت تابلو متصل می‌شود و ایمنی الکتریکی افزایش می‌یابد.

افزایش نظم و مدیریت کابل‌ها:

ماژول‌های روی ریل به شکل منظم و منسجم چیده می‌شوند و سیم‌بندی تابلو بسیار تمیز و استاندارد خواهد بود.



مزایای استفاده از ریل اصلی زیمنس

استفاده از ریل اورجینال در پروژه‌های صنعتی تفاوت آشکاری در طول عمر سیستم و قابلیت اطمینان ایجاد می‌کند. دلایل انتخاب ریل اصلی زیمنس مدل 6ES7390‑1AF30‑0AA0 عبارت‌اند از:

• انتقال مکانیکی دقیق و بدون لقی بین ماژول‌ها

• پوشش مقاوم در برابر اکسیداسیون و خوردگی

• دوام بالا در دمای کاری تابلوهای صنعتی

• سهولت در نصب و نگهداری سیستم

• امکان توسعه تابلو بدون جابجایی کلی ماژول‌ها

• هماهنگی کامل با طراحی ماژول‌های PLC S7‑300

این ریل بر اساس استانداردهای جهانی زیمنس تولید شده و در سیستم‌های صنعتی حساس مانند پتروشیمی، خودروسازی و صنایع دارویی مورد استفاده قرار می‌گیرد.



موارد کاربرد ریل ۵۳ سانتی‌متری زیمنس

طول ۵۳۰ میلی‌متری ریل اجازه نصب تعداد بیشتری از ماژول‌ها را می‌دهد. کاربردهای متداول این مدل:

• تابلوهای مرکزی PLC در خطوط تولید

• پروژه‌های اتوماسیون کارخانه‌ها

• سیستم‌های کنترل ایمنی با F‑Modules

• سیستم‌های دارای چندین شبکه و ماژول ارتباطی

• تابلوهای توزیع سیگنال و PLC Rack با چگالی بالا

• پروژه‌هایی که چند CPU یا Extension Rack دارند

در بسیاری از پروژه‌های اتوماسیون پیچیده که حداقل ۸ تا ۱۲ یا حتی بیش از آن ماژول در کنار هم نصب می‌شوند، این مدل ریل استاندارد پیشنهادی زیمنس است.



تفاوت ریل S7‑300 با ریل‌های معمولی DIN

در ظاهر، ریل S7‑300 ممکن است شبیه ریل‌های آلومینیومی یا DIN مشتری‌ساز به نظر برسد، اما از نظر طراحی تفاوت بنیادین دارد.

تفاوت‌های اساسی:

• پروفیل اختصاصی زیمنس: قفل و شیار مخصوص نصب ماژول‌های S7‑300 دارد.

• ابعاد سوراخ‌کاری متفاوت: محل پیچ‌ها طبق استاندارد زیمنس است.

• زاویه و ارتفاع لبه ریل: به‌گونه‌ای است که ماژول‌ها دقیقاً در محور Bus Connector قرار بگیرند.

• کیفیت فلز و ضخامت مشخص: برای تحمل وزن و فشار حرارتی ماژول‌ها بهینه شده است.

• ریل معمولی DIN باعث عدم تطابق و آسیب به ماژول می‌شود.

بنابراین استفاده از ریل اصلی برای تضمین طول عمر سیستم PLC کاملاً ضروری است.



آموزش نصب سریع ریل 6ES7390‑1AF30‑0AA0

۱. صفحه تابلو برق را تمیز و محل نصب را مشخص کنید.

۲. با تراز مناسب، موقعیت ریل را صاف تنظیم کنید.

۳. سوراخ‌های پیچ مطابق با سوراخ‌های ریل ایجاد کنید.

۴. با پیچ M5 یا M4، ریل را محکم ببندید.

۵. ماژول‌ها را از بالا روی ریل گذاشته و به آرامی به سمت پایین فشار دهید تا فیکس شوند.

۶. در انتها Bus Connector را بین ماژول‌ها نصب کنید و از هم‌راستایی صحیح اطمینان بگیرید.

نکته: هنگام نصب، ریل باید به ارت تابلو متصل شود تا ایمنی الکتریکی کامل گردد.



سوالات متداول

۱. این ریل برای چه مدل‌هایی از S7‑300 مناسب است؟

برای تمام مدل‌های CPU، Power Supply و ماژول‌های ورودی/خروجی و ارتباطی.

۲. آیا می‌توان از این ریل برای S7‑400 استفاده کرد؟

خیر. سری ۴۰۰ دارای ریل متفاوتی است.

۳. چه تعداد ماژول روی این ریل جای می‌گیرد؟

بسته به نوع ماژول‌ها، حدود ۱۰ تا ۱۴ عدد ماژول به‌صورت استاندارد روی آن نصب می‌شوند.

۴. آیا همراه محصول پیچ یا بست ارائه می‌شود؟

به‌صورت معمول خیر؛ بسته به تأمین‌کننده متفاوت است.

۵. آیا این ریل قابل برش یا تغییر طول است؟

خیر، تغییر طول باعث از بین رفتن تطابق استاندارد و گارانتی می‌شود.



جمع‌بندی نهایی

ریل ۵۳ سانتی‌متری زیمنس با کد 6ES7390‑1AF30‑0AA0 راه‌حل حرفه‌ای و مهندسی‌شده برای نصب ماژول‌های PLC سری SIMATIC S7‑300 است.

این ریل با بدنه فولادی مقاوم، طراحی دقیق و طول استاندارد ۵۳۰ میلی‌متر، نصب ماژول‌ها را کاملاً هماهنگ، ایمن و مطابق با استاندارد زیمنس انجام می‌دهد. در پروژه‌هایی که تعداد ماژول‌ها زیاد است و پایداری سیستم در اولویت قرار دارد، انتخاب ریل اورجینال زیمنس نه تنها توصیه می‌شود بلکه ضامن عملکرد بی‌نقص سیستم است.
