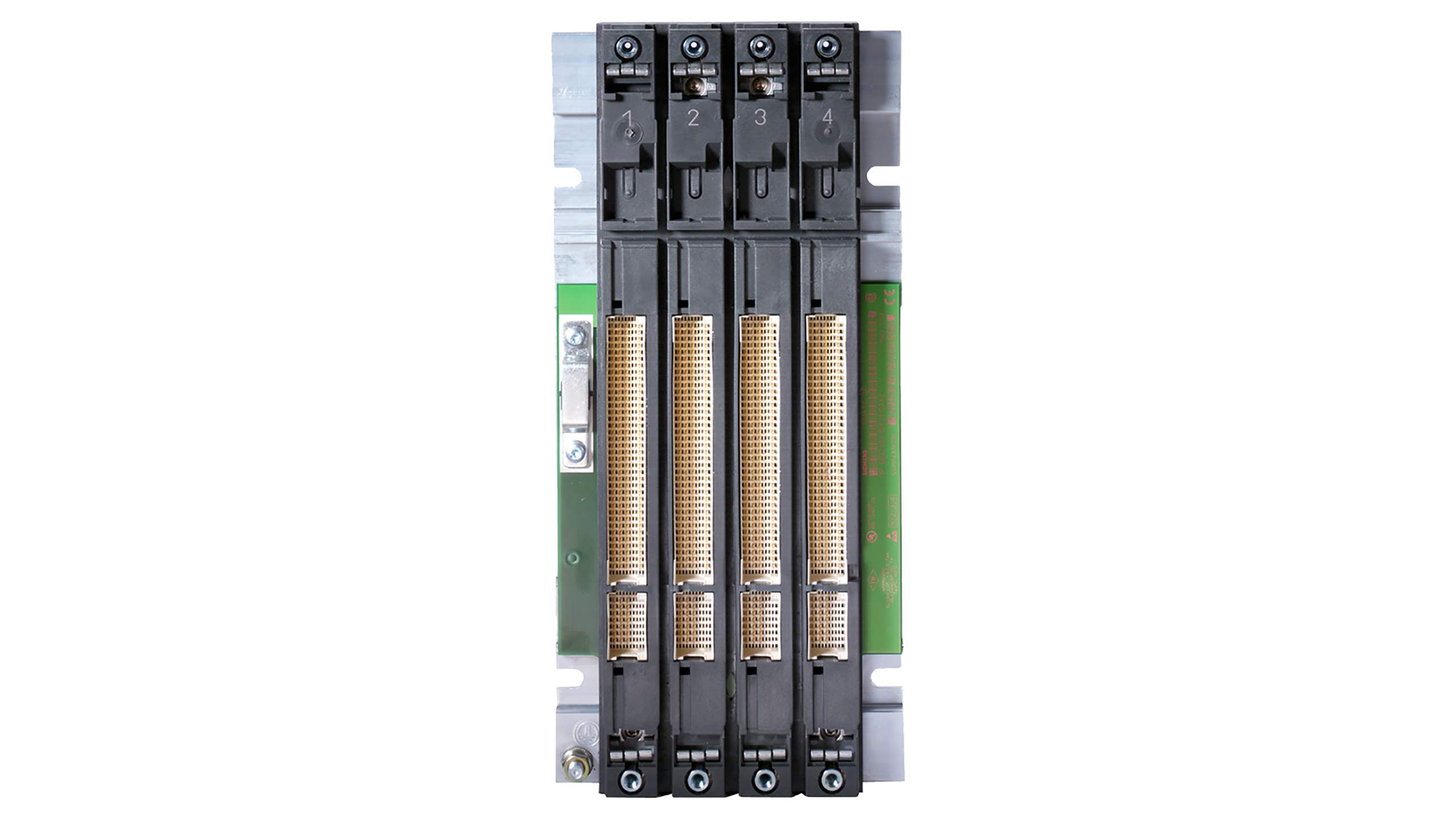

معرفی و بررسی فنی رک CR3 سری ۴۰۰ با کد فنی 6ES7401-1DA01-0AA0

SIMATIC S7-400، رک CR3، رک مرکزی با ۴ اسلات



بررسی تخصصی رک CR3 زیمنس S7-400 با کد فنی 6ES7401-1DA01-0AA0

در خانواده SIMATIC S7-400، هر رک نقش خاصی در معماری سیستم دارد و انتخاب آن مستقیماً روی ظرفیت توسعه، نظم مهندسی، سادگی نگهداری و سطح دسترس‌پذیری اثر می‌گذارد. رک CR3 با کد فنی 6ES7401-1DA01-0AA0 از آن دسته تجهیزاتی است که برای سناریوهای بسیار فشرده و هدفمند طراحی شده است؛ جایی که طراح سیستم فقط به یک رک مرکزی کوچک و کم‌حجم با ۴ اسلات نیاز دارد و می‌خواهد ساختار کنترل را تا حد ممکن ساده، جمع‌وجور و کارآمد نگه دارد.

این محصول برخلاف رک‌های بزرگ‌تر مانند CR2، برای پروژه‌هایی ساخته شده که در آن‌ها تعداد ماژول‌ها محدود است، اما همچنان باید از مزایای معماری S7-400 بهره برد. بنابراین CR3 را می‌توان یک انتخاب دقیق برای سیستم‌های کوچک‌تر صنعتی دانست؛ سیستمی که هنوز از استانداردهای حرفه‌ای زیمنس فاصله نگرفته، اما نیاز به یک رک بزرگ و پرظرفیت هم ندارد.



• هویت فنی و جایگاه CR3 در خانواده S7-400

• معرفی محصول و مشخصات کلیدی

رک 6ES7401-1DA01-0AA0 در رده Central Rackهای خانواده S7-400 قرار می‌گیرد و با توجه به تعداد محدود اسلات، بیشتر برای طراحی‌های مینیمال و هدفمند مناسب است.

مشخصات اصلی این محصول:

• نام محصول: SIMATIC S7-400 CR3
• کد فنی: 6ES7401-1DA01-0AA0
• نوع رک: Central Rack
• تعداد اسلات: 4 اسلات
• خانواده: SIMATIC S7-400
• کاربری: رک مرکزی برای سیستم‌های کوچک و فشرده
• رویکرد طراحی: حداقل‌گرایی در فضا با حفظ ساختار صنعتی

وجود تنها ۴ اسلات نشان می‌دهد که این رک برای سیستم‌هایی در نظر گرفته شده که بار کنترلی آن‌ها سبک‌تر است یا معماری به‌گونه‌ای طراحی شده که بخش عمده I/O و تجهیزات جانبی در جایی دیگر توزیع شده‌اند. به بیان دیگر، CR3 یک گزینه «کم‌حجم اما صنعتی» است، نه یک رک توسعه‌پذیر حجیم.



• چرا رک مرکزی کوچک اهمیت دارد؟

در بسیاری از پروژه‌های صنعتی، مخصوصاً پروژه‌های کوچک‌تر یا بخش‌های مستقل یک کارخانه، نیازی به رک‌های 19 اسلاتی یا حتی 9 اسلاتی نیست. در چنین موقعیت‌هایی، استفاده از رک بزرگ باعث افزایش بی‌مورد هزینه، فضای اشغال‌شده و پیچیدگی تابلو می‌شود. CR3 دقیقاً برای حل همین مسئله طراحی شده است.

مزایای یک رک مرکزی کوچک:

• کاهش حجم تابلو
• ساده‌تر شدن سیم‌کشی
• کاهش هزینه اولیه
• کوتاه‌تر شدن زمان مونتاژ
• مناسب برای پروژه‌های با I/O محدود
• افزایش خوانایی و نظم در سیستم کنترل



• معماری ۴ اسلاتی و منطق کاربرد آن

• ۴ اسلات برای چه نوع طراحی‌هایی کافی است؟

وقتی یک رک فقط ۴ اسلات دارد، طراحی آن باید بسیار حساب‌شده باشد. این فضا معمولاً برای سناریوهایی مناسب است که در آن‌ها تنها چند جزء کلیدی لازم است؛ مثلاً یک CPU، یک منبع تغذیه، و یکی دو ماژول ارتباطی یا I/O.

در چنین ساختاری، طراح سیستم معمولاً با این نوع چینش روبه‌روست:

• منبع تغذیه
• CPU
• ماژول I/O یا ارتباطی اول
• ماژول I/O یا توسعه‌ای دوم

این یعنی CR3 بیشتر برای سیستم‌هایی است که حجم سیگنال‌ها، تعداد کانال‌ها یا سطح پیچیدگی آن‌ها پایین‌تر است. با این حال، کوچک بودن رک نباید با «کم‌اهمیت بودن» اشتباه گرفته شود؛ چون در بسیاری از ماشین‌آلات مستقل یا واحدهای کنترلی فرعی، همین رک کوچک نقش اصلی سیستم را ایفا می‌کند.



• مزیت مهندسی رک کوچک در پروژه‌های واقعی

در مهندسی اتوماسیون، همیشه بزرگ‌تر بهتر نیست. گاهی یک رک کوچک به‌مراتب حرفه‌ای‌تر از یک رک بزرگِ بلااستفاده است. دلیلش روشن است: رک کوچک باعث می‌شود طراحی متناسب با نیاز واقعی باشد، نه بر اساس ظرفیت فرضی.

از نظر عملی، CR3 در این موارد بسیار مفید است:

• ماشین‌آلات با منطق کنترلی محدود
• واحدهای کمکی در خطوط بزرگ
• ایستگاه‌های مستقل کوچک
• تابلوهای فشرده با محدودیت فضا
• Retrofitهایی که فضای تابلو اجازه توسعه گسترده نمی‌دهد



• نقش CR3 در رک مرکزی و طراحی تابلو

• رک مرکزی چیست و چرا این مدل در این نقش تعریف شده؟

واژه Central Rack به این معناست که این رک، محل استقرار اجزای اصلی سیستم کنترل است. در مدل CR3، هرچند ظرفیت محدود است، اما همچنان رک مرکزی محسوب می‌شود؛ یعنی CPU و اجزای پایه در همین رک قرار می‌گیرند و منطق اصلی کنترل از همین نقطه شکل می‌گیرد.

این ساختار برای پروژه‌هایی مناسب است که:

• یک کنترلر مرکزی واحد دارند
• نیازی به توزیع گسترده ماژول‌ها ندارند
• می‌خواهند سیستم را جمع‌وجور نگه دارند
• از S7-400 فقط بخش اصلی و هسته‌ای آن را می‌خواهند



• تاثیر CR3 بر نظم تابلو و عیب‌یابی

رک‌های کوچک مثل CR3 از نظر نگهداری و عیب‌یابی بسیار جذاب‌اند، چون همه‌چیز نزدیک و قابل مشاهده است. وقتی تعداد ماژول‌ها کم باشد، احتمال خطای انسانی در سیم‌کشی، تعویض ماژول یا خواندن وضعیت‌ها کاهش پیدا می‌کند.

مزایای عملیاتی این رک:

• دسترسی سریع به تجهیزات
• کاهش زمان سرویس
• ساده‌تر شدن مستندسازی
• کاهش احتمال خطا در عیب‌یابی
• نظم بهتر در تابلوهای کوچک



• مزایا و محدودیت‌های فنی CR3

• مزیت‌های اصلی

CR3 یک انتخاب دقیق برای پروژه‌هایی است که به یک رک مرکزی فشرده و استاندارد نیاز دارند. مهم‌ترین مزیت‌های آن عبارت‌اند از:

• ابعاد کوچک‌تر نسبت به رک‌های بزرگ‌تر
• صرفه‌جویی در فضا
• کاهش هزینه کلی سیستم
• مناسب برای سیستم‌های با پیچیدگی پایین تا متوسط
• هم‌خوانی با معماری استاندارد S7-400



• محدودیت‌های ذاتی

در کنار مزایا، باید واقع‌بین بود: رک ۴ اسلاتی برای پروژه‌های بزرگ یا توسعه‌پذیر مناسب نیست. اگر از ابتدا پیش‌بینی توسعه آینده وجود داشته باشد، CR3 ممکن است خیلی زود به سقف ظرفیت برسد.

محدودیت‌های مهم:

• ظرفیت کم برای ماژول‌ها
• فضای محدود برای توسعه آتی
• نامناسب برای سیستم‌های I/O سنگین
• عدم تناسب برای معماری‌های پیچیده یا افزونه
• نیاز به طراحی بسیار دقیق از ابتدا



• سناریوهای کاربردی صنعتی

• CR3 برای چه پروژه‌هایی مناسب است؟

رک 6ES7401-1DA01-0AA0 برای پروژه‌هایی مناسب است که در آن‌ها یک PLC مرکزی کوچک باید با کمترین فضا و بیشترین نظم پیاده‌سازی شود. این محصول در سناریوهای زیر معنا پیدا می‌کند:

• ماشین‌آلات بسته‌بندی
• واحدهای کنترلی مستقل
• سیستم‌های کم‌اسلات در کارخانه
• بخش‌های فرعی خطوط تولید
• پروژه‌های کوچک صنعتی با نیاز به پایداری و نظم
• retrofitهایی با محدودیت شدید فضا



• چه زمانی نباید CR3 انتخاب شود؟

اگر پروژه شما یکی از این ویژگی‌ها را دارد، CR3 انتخاب مناسبی نیست:

• تعداد ماژول بالا
• نیاز به توسعه در آینده
• I/O گسترده
• نیاز به افزونگی
• توزیع ماژول‌ها در چند رک
• فرآیندهای حیاتی با معماری پیچیده



• نکات نصب و طراحی

• مدیریت فضا و سیم‌کشی

در رک‌های کوچک، هر میلی‌متر فضا ارزشمند است. بنابراین باید سیم‌کشی، جانمایی ترمینال‌ها و مسیرهای کابل از ابتدا با دقت طراحی شوند. اگر این مرحله خوب انجام نشود، رک کوچک خیلی زود شلوغ و غیرقابل‌نگهداری می‌شود.

نکات مهم:

• از کابل‌کشی متراکم و بی‌نظم پرهیز شود
• ماژول‌ها بر اساس منطق عملکردی چیده شوند
• مسیر تهویه تابلو حفظ شود
• شناسایی اسلات‌ها و ماژول‌ها واضح باشد
• نقشه As-Built دقیق نگهداری شود



• اهمیت طراحی آینده‌نگر

چون CR3 فقط ۴ اسلات دارد، باید از ابتدا مطمئن شد که نیاز فعلی و حداقل توسعه احتمالی آینده را پوشش می‌دهد. اگر پروژه حتی احتمال افزایش I/O یا ماژول‌های ارتباطی را داشته باشد، بهتر است همین ابتدا گزینه بزرگ‌تری بررسی شود.



• سوالات متداول

• رک CR3 با کد 6ES7401-1DA01-0AA0 چیست؟

این محصول یک Central Rack از خانواده SIMATIC S7-400 با ۴ اسلات است که برای سیستم‌های کوچک و فشرده طراحی شده است.

• این رک برای چه پروژه‌هایی مناسب است؟

برای ماشین‌آلات کوچک، واحدهای مستقل، تابلوهای فشرده و پروژه‌هایی که تعداد ماژول کمی دارند و توسعه گسترده در آن‌ها پیش‌بینی نشده است.

• آیا CR3 برای سیستم‌های بزرگ مناسب است؟

خیر. ظرفیت ۴ اسلاتی آن برای سیستم‌های بزرگ یا توسعه‌پذیر محدود است و در چنین مواردی رک‌های بزرگ‌تر مناسب‌ترند.

• مزیت اصلی این رک چیست؟

مهم‌ترین مزیت آن فشردگی، سادگی و نظم در یک معماری صنعتی استاندارد است.

• آیا می‌توان در آینده این رک را گسترش داد؟

در حد بسیار محدود و فقط تا سقف ۴ اسلات؛ بنابراین اگر توسعه جدی پیش‌بینی شود، باید از ابتدا رک بزرگ‌تر انتخاب شود.



• جمع‌بندی مهندسی

رک CR3 زیمنس با کد فنی 6ES7401-1DA01-0AA0 یک رک مرکزی کوچک اما کاملاً صنعتی در خانواده SIMATIC S7-400 است. این محصول با ۴ اسلات برای پروژه‌هایی ساخته شده که به فشردگی، سادگی، نظم و هزینه کنترل‌شده نیاز دارند. اگر پروژه شما یک سیستم کوچک، مستقل و کم‌ماژول است، CR3 می‌تواند انتخابی بسیار دقیق و مهندسی‌شده باشد.

از نگاه حرفه‌ای، CR3 یادآور این اصل مهم است که در اتوماسیون صنعتی، تناسب طراحی با نیاز واقعی ارزشمندتر از ظرفیت خام و بزرگ‌نمایی‌شده است. این رک برای آن‌هایی مناسب است که می‌خواهند یک سیستم جمع‌وجور، استاندارد و قابل اتکا بسازند، بدون اینکه پیچیدگی غیرضروری به معماری تحمیل کنند.
