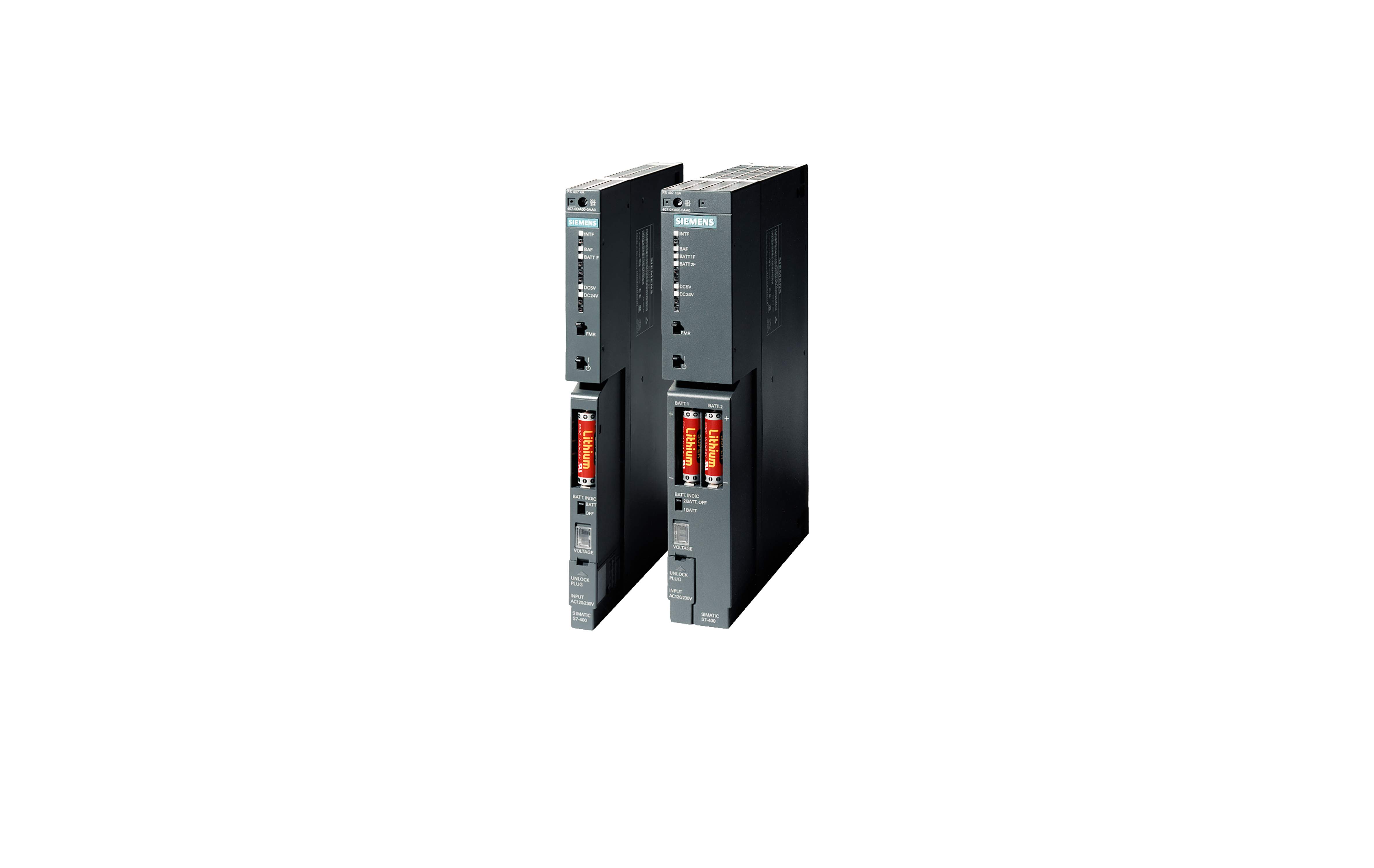

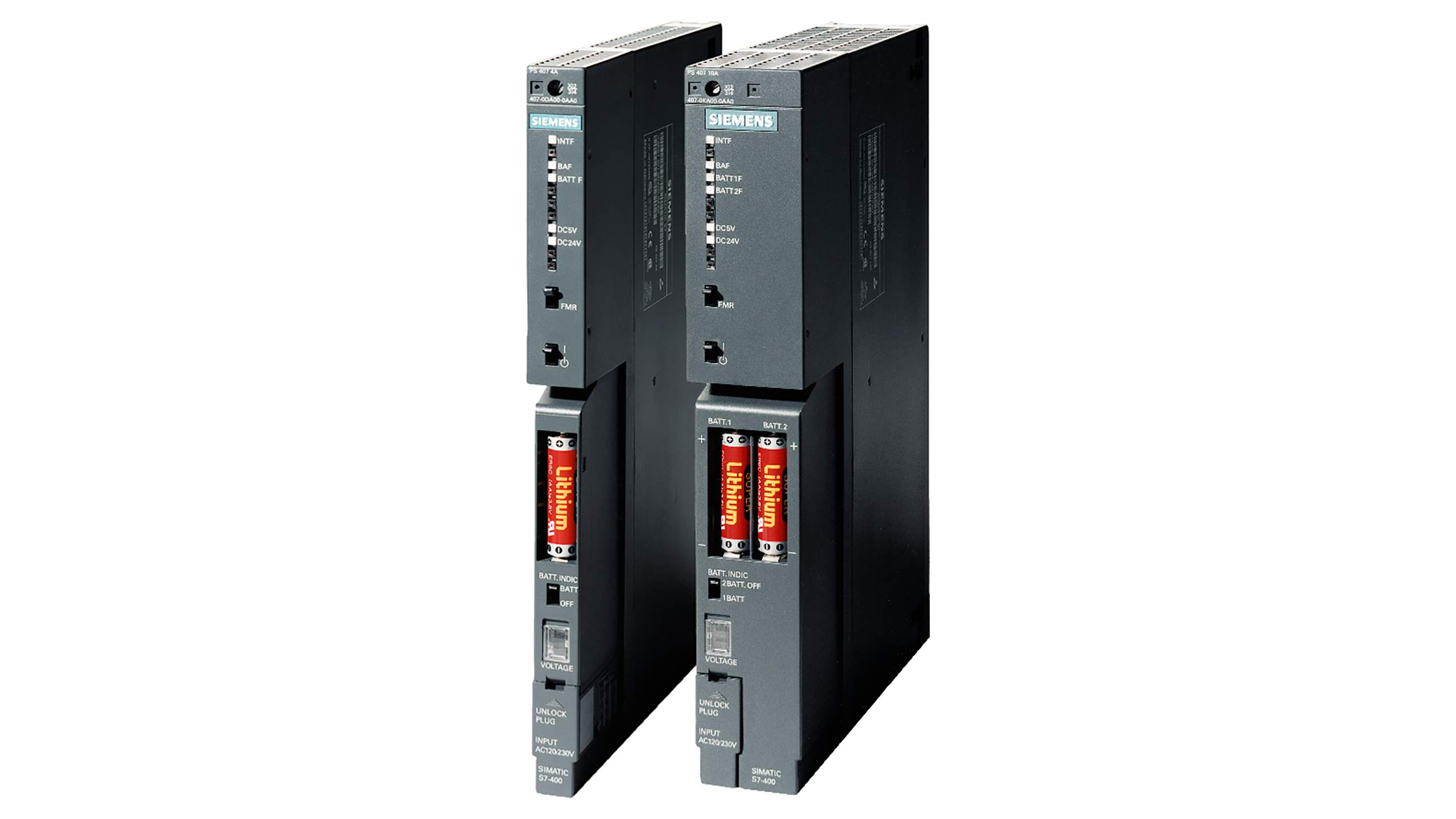

معرفی و بررسی فنی منبع تغذیه سری ۴۰۰ زیمنس مدل PS 405 24/48/60 V DC, 5 V DC/4 A با کد فنی 6ES7405-0DA02-0AA0

SIMATIC S7-400، منبع تغذیه ۴ آمپر

PS 405: 4 A, 24/48/60 V DC, 5 V DC



بررسی تخصصی منبع تغذیه زیمنس PS 405 با کد فنی 6ES7405-0DA02-0AA0

در سیستم‌های SIMATIC S7-400، منبع تغذیه فقط یک قطعه ساده برای روشن‌کردن رک نیست؛ بلکه یکی از بنیادی‌ترین اجزای پایداری، قابلیت اطمینان و سلامت کل معماری کنترل محسوب می‌شود. ماژول Siemens PS 405 با کد فنی 6ES7405-0DA02-0AA0 یک منبع تغذیه اختصاصی برای سری S7-400 است که با ورودی 24/48/60 V DC کار می‌کند و خروجی 5 V DC با جریان 4 A را برای تغذیه باس داخلی و ماژول‌های رک فراهم می‌سازد.

این محصول در ظاهر، یک منبع تغذیه 4 آمپر است؛ اما در عمل، نقش آن بسیار عمیق‌تر از تبدیل ولتاژ DC به ولتاژ داخلی سیستم است. در معماری S7-400، ماژول‌های CPU، ارتباطی، فانکشن، ورودی/خروجی و سایر کارت‌ها برای عملکرد پایدار به تغذیه دقیق، پایدار و هماهنگ با باس رک نیاز دارند. کوچک‌ترین افت، نوسان، نویز یا انتخاب اشتباه ظرفیت منبع تغذیه می‌تواند به خطاهای تصادفی، ریست ناخواسته CPU، اختلال در ماژول‌های ارتباطی یا رفتارهای غیرقابل‌پیش‌بینی منجر شود.

به همین دلیل، PS 405 4A با کد 6ES7405-0DA02-0AA0 باید نه‌فقط به‌عنوان یک قطعه الکتریکی، بلکه به‌عنوان قلب تغذیه رک S7-400 تحلیل شود؛ مخصوصاً در پروژه‌هایی که منبع اصلی DC است یا تابلو کنترل از باتری، UPS DC، رکتیفایر صنعتی یا شبکه تغذیه 24/48/60 ولت DC استفاده می‌کند.



• معرفی PS 405 و شناسنامه فنی محصول

• مشخصات اصلی منبع تغذیه

ماژول PS 405 یکی از منابع تغذیه خانواده SIMATIC S7-400 است که برای نصب در رک این سیستم طراحی شده و وظیفه تأمین ولتاژ داخلی موردنیاز ماژول‌ها را برعهده دارد.

مشخصات کلیدی این محصول عبارت‌اند از:

• نام محصول: SIMATIC S7-400 PS 405
• کد فنی: 6ES7405-0DA02-0AA0
• نوع تجهیز: Power Supply Module
• خانواده: SIMATIC S7-400
• جریان نامی خروجی: 4 A
• ولتاژ ورودی: 24/48/60 V DC
• ولتاژ خروجی: 5 V DC
• کاربری اصلی: تغذیه رک و باس داخلی S7-400
• محل نصب: رک مرکزی یا توسعه‌ای S7-400 متناسب با طراحی سیستم
• ماهیت کاربرد: تأمین تغذیه پایدار برای CPU و ماژول‌های نصب‌شده در رک

همین ترکیب ورودی DC و خروجی 5 ولت، این ماژول را برای محیط‌هایی مناسب می‌کند که تغذیه DC صنعتی در دسترس است و پایداری انرژی اهمیت بالایی دارد.



• نقش منبع تغذیه در معماری SIMATIC S7-400

• چرا PS 405 یک جزء حیاتی است؟

در سیستم‌های PLC ماژولار، مخصوصاً در سطح S7-400، هر کارت داخل رک از طریق باس داخلی با CPU و سایر ماژول‌ها در تعامل است. این باس فقط مسیر تبادل داده نیست؛ بخشی از تغذیه داخلی سیستم نیز از طریق همین ساختار تأمین می‌شود. بنابراین کیفیت تغذیه مستقیماً روی پایداری پردازش، ارتباطات و تشخیص خطا اثر می‌گذارد.

منبع تغذیه PS 405 وظیفه دارد ولتاژ ورودی DC را به ولتاژ مناسب داخلی تبدیل کند و آن را با کیفیت قابل‌قبول در اختیار رک قرار دهد. اگر این منبع به‌درستی انتخاب نشود، حتی بهترین CPU و کارت‌های ارتباطی نیز نمی‌توانند عملکرد مطمئنی داشته باشند.

نقش‌های اصلی PS 405 شامل موارد زیر است:

• تأمین ولتاژ 5 V DC برای باس داخلی
• پشتیبانی از عملکرد پایدار CPU
• تغذیه ماژول‌های نصب‌شده در رک
• کمک به جلوگیری از ریست یا خطاهای ناشی از افت ولتاژ
• ایجاد پایه‌ای مطمئن برای ارتباطات داخلی سیستم



• تفاوت نگاه مهندسی با نگاه صرفاً قطعه‌ای

در خرید یا طراحی سیستم، گاهی منبع تغذیه صرفاً بر اساس آمپر انتخاب می‌شود. این رویکرد خطرناک است. در S7-400 باید مجموع مصرف ماژول‌ها، نوع CPU، تعداد کارت‌های ارتباطی، فانکشن ماژول‌ها، رک توسعه‌ای و حاشیه اطمینان بررسی شود.

منبع تغذیه 4 آمپر مثل 6ES7405-0DA02-0AA0 برای رک‌هایی مناسب است که مصرف کل ماژول‌ها در محدوده ظرفیت آن قرار دارد. اگر رک با ماژول‌های پرمصرف مانند CPهای متعدد، FMهای خاص یا ترکیب سنگین I/O تجهیز شود، باید محاسبه بار با دقت انجام شود و در صورت نیاز از منابع تغذیه با ظرفیت بالاتر استفاده شود.



• تحلیل ورودی 24/48/60 V DC

• انعطاف در منابع DC صنعتی

یکی از ویژگی‌های مهم این ماژول، پشتیبانی از ورودی 24/48/60 V DC است. این موضوع در صنایع مختلف بسیار کاربردی است، چون همه سایت‌ها از تغذیه یکسان استفاده نمی‌کنند. برخی تابلوهای کنترل مبتنی بر 24 ولت DC هستند، در حالی که در نیروگاه‌ها، پست‌ها، صنایع سنگین یا سیستم‌های باتری‌محور، ولتاژهای 48 یا 60 ولت DC نیز رایج‌اند.

این انعطاف باعث می‌شود PS 405 در سناریوهای متنوعی قابل استفاده باشد:

• تابلوهای کنترل استاندارد با منبع 24 V DC
• سیستم‌های باتری‌محور با 48 V DC
• زیرساخت‌های صنعتی یا مخابراتی با 60 V DC
• رک‌های PLC تغذیه‌شده از UPS DC
• پروژه‌هایی که نیاز به پایداری بالا در قطع برق AC دارند



• اهمیت کیفیت ولتاژ ورودی

هرچند PS 405 برای ورودی DC طراحی شده، کیفیت این ورودی همچنان حیاتی است. ولتاژ DC نامرغوب، ریپل زیاد، افت لحظه‌ای یا نویزهای سوئیچینگ می‌تواند عملکرد سیستم را مختل کند.

در طراحی تابلو باید موارد زیر رعایت شود:

• استفاده از منبع DC صنعتی مناسب
• حفاظت در برابر اضافه‌ولتاژ
• فیوزگذاری یا حفاظت مدار ورودی
• رعایت پلاریته صحیح
• مسیرکشی مناسب کابل تغذیه
• جداسازی کابل قدرت از کابل سیگنال
• اتصال زمین و شیلدینگ اصولی

اینجا همان نقطه‌ای است که تجربه مهندسی خودش را نشان می‌دهد؛ چون بسیاری از خطاهای عجیب PLC در واقع ریشه تغذیه‌ای دارند، نه نرم‌افزاری.



• خروجی 5 V DC و ظرفیت 4 آمپر

• معنای واقعی جریان 4 آمپر

خروجی 5 V DC / 4 A به این معناست که ماژول می‌تواند توان مشخصی را برای باس داخلی فراهم کند. این جریان باید بین ماژول‌های نصب‌شده در رک تقسیم شود. هر CPU، CP، FM یا کارت I/O بخشی از این ظرفیت را مصرف می‌کند.

برای انتخاب درست، باید دیتاشیت مصرف جریان هر ماژول بررسی شود. سپس مجموع مصرف با ظرفیت منبع تغذیه مقایسه گردد. طراحی حرفه‌ای معمولاً حاشیه اطمینان در نظر می‌گیرد تا منبع تغذیه در مرز ظرفیت کار نکند.

نکات مهم در محاسبه ظرفیت:

• مصرف CPU را جداگانه بررسی کنید
• مصرف ماژول‌های ارتباطی مثل CPها را دست‌کم نگیرید
• فانکشن ماژول‌ها ممکن است جریان قابل‌توجهی مصرف کنند
• برای توسعه آینده حاشیه بگذارید
• از کارکرد دائم در بار نزدیک به 100٪ پرهیز کنید



• پیامدهای انتخاب ظرفیت نامناسب

اگر منبع تغذیه ضعیف‌تر از نیاز واقعی رک باشد، مشکلات ممکن است به شکل‌های بسیار فریبنده ظاهر شوند:

• ریست اتفاقی CPU
• خطای باس داخلی
• قطع و وصل ارتباط با ماژول‌ها
• خطاهای Diagnostics پراکنده
• روشن‌نشدن پایدار رک
• رفتار ناپایدار هنگام راه‌اندازی اولیه
• بروز خطا هنگام اضافه‌شدن بار یا گرم‌شدن تابلو

این خطاها گاهی به اشتباه به برنامه PLC، کابل شبکه یا خرابی کارت نسبت داده می‌شوند، در حالی که ریشه اصلی، تغذیه نامناسب یا کمبود ظرفیت PS است.



• سناریوهای کاربردی PS 405 4A

• کاربرد در رک‌های سبک تا متوسط S7-400

ماژول PS 405 4A برای رک‌هایی مناسب است که ترکیب ماژول‌ها مصرف متوسطی دارند. برای مثال، یک CPU به‌همراه چند ماژول I/O و شاید یک کارت ارتباطی سبک می‌تواند در محدوده منطقی این منبع قرار گیرد؛ البته مشروط به محاسبه دقیق بار.

سناریوهای رایج کاربرد:

• رک‌های کنترل محلی S7-400
• ایستگاه‌های توسعه‌ای با تعداد محدود ماژول
• پروژه‌های فرآیندی با مصرف داخلی کنترل‌شده
• تابلوهایی که تغذیه DC صنعتی دارند
• سیستم‌هایی که از UPS یا باتری DC استفاده می‌کنند



• استفاده در پروژه‌های حساس به پایداری برق

در صنایعی که قطع برق AC ممکن است باعث توقف تولید یا از دست رفتن داده شود، استفاده از ورودی DC همراه با UPS یا باتری مزیت بزرگی است. PS 405 در چنین طراحی‌هایی می‌تواند از باس DC تغذیه شود و رک S7-400 را حتی در شرایط افت یا قطع برق شبکه پایدار نگه دارد.

این موضوع برای صنایع زیر اهمیت ویژه دارد:

• نیروگاه‌ها
• نفت، گاز و پتروشیمی
• تصفیه‌خانه‌ها
• صنایع فولاد
• سامانه‌های زیرساختی
• خطوط تولید پیوسته



• نکات نصب، راه‌اندازی و نگهداری

• چک‌لیست مهندسی قبل از نصب

پیش از نصب 6ES7405-0DA02-0AA0 بهتر است موارد زیر بررسی شود:

• تطابق ولتاژ ورودی با منبع DC موجود
• محاسبه مجموع جریان مصرفی رک
• بررسی ظرفیت توسعه آینده
• کیفیت ارتینگ تابلو
• وضعیت تهویه و دمای محیط
• فیوز یا حفاظت مناسب ورودی
• مستندسازی شماره سفارش و محل نصب



• عیب‌یابی و نگهداری پیشگیرانه

در نگهداری دوره‌ای، منبع تغذیه باید مانند یک تجهیز حیاتی بررسی شود. اندازه‌گیری ولتاژ ورودی، بررسی دمای تابلو، کنترل اتصالات، بررسی نشانه‌های خطای تغذیه و مرور Diagnostics سیستم می‌تواند از توقف‌های ناگهانی جلوگیری کند.



• سوالات متداول

• PS 405 با کد 6ES7405-0DA02-0AA0 چیست؟

یک منبع تغذیه SIMATIC S7-400 است که ورودی 24/48/60 V DC را دریافت کرده و خروجی 5 V DC با جریان 4 A برای رک فراهم می‌کند.

• آیا این منبع تغذیه برای همه رک‌های S7-400 مناسب است؟

خیر. مناسب بودن آن به مجموع مصرف ماژول‌های نصب‌شده بستگی دارد. باید جریان مصرفی کل رک محاسبه شود.

• ورودی 24/48/60 V DC چه مزیتی دارد؟

امکان استفاده در تابلوهای DC مختلف، سیستم‌های باتری‌محور و UPS DC را فراهم می‌کند.

• اگر ظرفیت 4 آمپر کافی نباشد چه اتفاقی می‌افتد؟

ممکن است CPU ریست شود، خطای باس رخ دهد یا ماژول‌ها به‌صورت ناپایدار کار کنند.

• مهم‌ترین نکته در انتخاب این ماژول چیست؟

محاسبه دقیق بار رک و درنظرگرفتن حاشیه اطمینان برای توسعه آینده.



• جمع‌بندی مهندسی

منبع تغذیه Siemens PS 405 با کد فنی 6ES7405-0DA02-0AA0 یک ماژول کلیدی برای تأمین تغذیه رک‌های SIMATIC S7-400 است. این ماژول با ورودی 24/48/60 V DC و خروجی 5 V DC / 4 A برای پروژه‌هایی مناسب است که تغذیه DC صنعتی دارند و به پایداری، قابلیت اطمینان و طراحی دقیق نیازمندند.

اگرچه ظرفیت 4 آمپر آن برای بسیاری از رک‌های سبک تا متوسط کافی است، اما انتخاب نهایی باید بر اساس محاسبه مصرف واقعی CPU و ماژول‌ها انجام شود. در یک سیستم S7-400، منبع تغذیه نقطه شروع اعتمادپذیری است؛ و PS 405 6ES7405-0DA02-0AA0 زمانی بهترین عملکرد را ارائه می‌دهد که در یک طراحی مهندسی‌شده، با تغذیه ورودی تمیز، حفاظت مناسب و ظرفیت‌سنجی دقیق استفاده شود.
