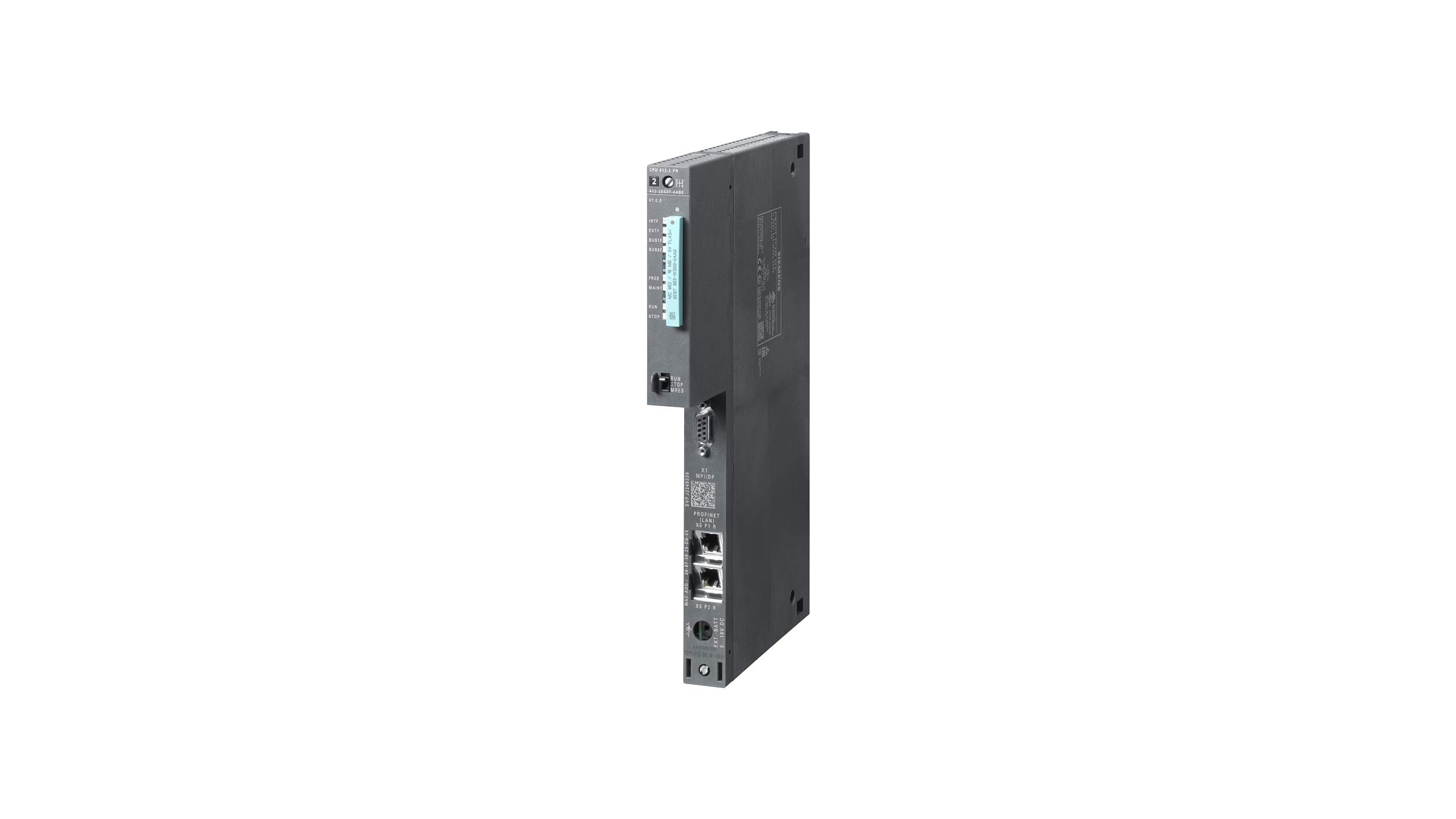

معرفی و بررسی فنی سی پی یو سری ۴۰۰ زیمنس مدل CPU 412-2 PN با کد فنی 6ES7412-2EK07-0AB0

ورک مموری ۱ مگابایتی (۵۱۲ کیلوبایت برای اطلاعات و ۵۱۲ کیلوبایت برای برنامه)

پورت اول: MPI/DP با سرعت ۱۲ مگابیت بر ثانیه

پورت دوم: Ethernet/PROFINET



معرفی CPU 412-2 PN زیمنس (6ES7412-2EK07-0AB0)

در معماری اتوماسیون صنعتی سطح بالا، جایی که سیستم‌های کنترلی باید پایدار، مقیاس‌پذیر و کاملاً قابل شبکه شدن باشند، خانواده SIMATIC S7‑400 زیمنس یکی از قدرتمندترین پلتفرم‌های PLC در صنعت محسوب می‌شود. این خانواده برای پروژه‌هایی طراحی شده که حجم I/O بالا، قابلیت توسعه گسترده و قابلیت اطمینان بسیار زیاد نیاز دارند.

در میان پردازنده‌های این خانواده، CPU 412-2 PN با کد فنی 6ES7412-2EK07-0AB0 به عنوان یکی از CPUهای میان‌رده اما بسیار کاربردی شناخته می‌شود. این پردازنده علاوه بر قدرت پردازش مناسب، از دو زیرساخت ارتباطی مهم یعنی PROFIBUS DP و PROFINET/Ethernet پشتیبانی می‌کند. همین ویژگی باعث شده این CPU برای پروژه‌هایی که هم تجهیزات قدیمی فیلد دارند و هم نیاز به شبکه صنعتی مدرن دارند، گزینه‌ای بسیار مناسب باشد.



• معماری CPU در سیستم S7‑400

CPU در سیستم S7‑400 نقش مرکز پردازش و هماهنگ‌کننده کل سیستم کنترلی را ایفا می‌کند. این پردازنده در رک مرکزی (Central Rack) نصب می‌شود و از طریق Backplane Bus با سایر ماژول‌های سیستم ارتباط برقرار می‌کند.

ساختار رک در S7‑400 اجازه می‌دهد ماژول‌های مختلفی در کنار CPU نصب شوند، از جمله:

• ماژول‌های ورودی دیجیتال (DI)
• ماژول‌های خروجی دیجیتال (DO)
• ماژول‌های آنالوگ (AI/AO)
• ماژول‌های ارتباطی
• ماژول‌های فانکشنال تخصصی

این معماری ماژولار باعث می‌شود سیستم بتواند در آینده بدون تغییر اساسی، توسعه پیدا کند.

از طرف دیگر، Backplane Bus در S7‑400 دارای پهنای باند و پایداری بالاتری نسبت به سری S7‑300 است و برای محیط‌های صنعتی سنگین مانند:

• صنایع نفت و گاز
• نیروگاه‌ها
• صنایع فولاد
• خطوط تولید بزرگ

طراحی شده است.



• حافظه کاری (Work Memory) و مدیریت داده‌ها

یکی از مشخصات مهم CPU 412-2 PN، وجود ۱ مگابایت Work Memory است. این حافظه به دو بخش تقسیم می‌شود:

• ۵۱۲ کیلوبایت برای برنامه (Program Memory)
• ۵۱۲ کیلوبایت برای داده‌ها (Data Memory)

مزایای تفکیک حافظه برنامه و داده

این طراحی باعث ایجاد چند مزیت مهم در عملکرد سیستم می‌شود:

• اجرای سریع‌تر برنامه‌های کنترلی
• جلوگیری از تداخل پردازش برنامه با مدیریت داده‌ها
• افزایش پایداری Cycle Time
• امکان مدیریت Data Blockهای بزرگ

در پروژه‌هایی که شامل الگوریتم‌های پیچیده، کنترل PID متعدد، یا دیتابیس‌های بزرگ فرآیندی هستند، این ساختار حافظه عملکرد سیستم را بسیار پایدارتر می‌کند.

علاوه بر این، CPU از Memory Card زیمنس برای ذخیره برنامه نیز پشتیبانی می‌کند. این کارت حافظه باعث می‌شود برنامه PLC حتی پس از قطع کامل برق نیز حفظ شود.



• پورت ارتباطی اول: MPI / PROFIBUS DP

CPU 412-2 PN دارای یک پورت ارتباطی چندمنظوره است که می‌تواند در دو حالت کار کند:

• MPI
• PROFIBUS DP

• کاربرد رابط MPI

MPI بیشتر برای ارتباطات مهندسی و سرویس استفاده می‌شود، مانند:

• اتصال لپ‌تاپ برنامه‌نویسی
• مانیتورینگ PLC
• ارتباط با برخی HMIهای قدیمی

این رابط بیشتر در مراحل راه‌اندازی، برنامه‌نویسی و عیب‌یابی مورد استفاده قرار می‌گیرد.

• PROFIBUS DP با سرعت 12Mbps

در حالت PROFIBUS، این پورت می‌تواند به عنوان DP Master عمل کند و تجهیزات میدانی را کنترل نماید.

حداکثر سرعت این شبکه ۱۲ مگابیت بر ثانیه است که بالاترین سرعت استاندارد PROFIBUS محسوب می‌شود.

تجهیزاتی که معمولاً از طریق PROFIBUS به این CPU متصل می‌شوند شامل موارد زیر هستند:

• Remote I/O های سری ET200
• درایوهای صنعتی
• سیستم‌های ابزار دقیق
• ماژول‌های توزیع شده ورودی و خروجی

برای دستیابی به عملکرد پایدار در این سرعت، رعایت اصول کابل‌کشی PROFIBUS بسیار مهم است، از جمله:

• استفاده از کابل استاندارد شیلددار
• استفاده از ترمینیشن مناسب
• اتصال صحیح ارت
• رعایت طول سگمنت شبکه



• پورت دوم: Ethernet / PROFINET

یکی از مهم‌ترین ویژگی‌های CPU 412-2 PN وجود پورت Ethernet صنعتی با پشتیبانی از PROFINET است.

این پورت امکان اتصال PLC به شبکه‌های صنعتی مدرن را فراهم می‌کند.

• قابلیت‌های اصلی این پورت

• اتصال مستقیم به سیستم‌های SCADA
• ارتباط PLC با PLC
• اتصال به Remote I/Oهای PROFINET
• انتقال داده به سرورهای صنعتی

پروتکل PROFINET نسبت به PROFIBUS چند مزیت مهم دارد:

• سرعت بالاتر تبادل داده
• توپولوژی شبکه انعطاف‌پذیر (Star / Line / Ring)
• امکانات پیشرفته تشخیص خطا
• یکپارچگی بهتر با شبکه‌های IT

به همین دلیل در بسیاری از پروژه‌های جدید، PROFINET به عنوان شبکه اصلی انتخاب می‌شود و PROFIBUS برای تجهیزات قدیمی‌تر باقی می‌ماند.



• سناریوهای کاربردی CPU 412-2 PN

این CPU در پروژه‌هایی که هم به کنترل قدرتمند و هم به ارتباطات شبکه‌ای نیاز دارند بسیار کاربردی است.

• پروژه‌های ترکیبی PROFIBUS و PROFINET

در بسیاری از کارخانه‌ها هنوز تجهیزات PROFIBUS وجود دارند. در این شرایط:

• PROFIBUS برای تجهیزات قدیمی استفاده می‌شود
• PROFINET برای سیستم‌های جدید

CPU 412-2 PN به راحتی این دو دنیا را به هم متصل می‌کند.

• خطوط تولید صنعتی

در خطوط تولید بزرگ که شامل چندین ایستگاه مختلف هستند، این CPU می‌تواند:

• کنترل مرکزی خط را انجام دهد
• داده‌ها را به SCADA منتقل کند
• ارتباط بین PLCهای مختلف را مدیریت کند

• تصفیه‌خانه‌ها و صنایع فرآیندی

در صنایع فرآیندی معمولاً تعداد زیادی Remote I/O در نقاط مختلف وجود دارد. این CPU می‌تواند این تجهیزات را از طریق PROFIBUS یا PROFINET مدیریت کند.



• نکات مهم در طراحی سیستم با این CPU

برای دستیابی به عملکرد پایدار در سیستم‌های مبتنی بر CPU 412-2 PN رعایت چند نکته مهندسی مهم است:

• مدیریت بار ارتباطی

در پروژه‌هایی که حجم ارتباطات شبکه زیاد است، باید سهم زمانی ارتباطات در CPU به درستی تنظیم شود تا Cycle Time تحت تأثیر قرار نگیرد.

• استفاده از سوئیچ صنعتی

برای شبکه PROFINET بهتر است از Industrial Managed Switch استفاده شود تا امکان مدیریت ترافیک شبکه وجود داشته باشد.

• نگهداری باتری CPU

این CPU از باتری برای حفظ برخی داده‌های پایدار استفاده می‌کند. تعویض دوره‌ای باتری برای جلوگیری از از دست رفتن داده‌ها ضروری است.



• سوالات متداول

• آیا CPU 412-2 PN می‌تواند همزمان از PROFIBUS و PROFINET استفاده کند؟

بله. این CPU دارای دو رابط مستقل است و می‌تواند به صورت همزمان با هر دو شبکه کار کند.

• آیا برای استفاده از PROFINET نیاز به ماژول ارتباطی جداگانه است؟

خیر. پورت PROFINET به صورت داخلی روی CPU وجود دارد و نیازی به ماژول CP اضافی نیست.

• آیا این CPU برای پروژه‌های بزرگ مناسب است؟

بله. CPU 412-2 PN برای پروژه‌هایی با حجم I/O متوسط تا زیاد طراحی شده و در بسیاری از سیستم‌های صنعتی بزرگ استفاده می‌شود.

• برنامه‌نویسی این CPU با چه نرم‌افزاری انجام می‌شود؟

این CPU معمولاً با STEP 7 Classic برنامه‌نویسی می‌شود و در برخی نسخه‌های جدید امکان استفاده از TIA Portal نیز وجود دارد.

• حداکثر سرعت PROFIBUS در این CPU چقدر است؟

حداکثر سرعت PROFIBUS در این CPU برابر ۱۲ مگابیت بر ثانیه است.
