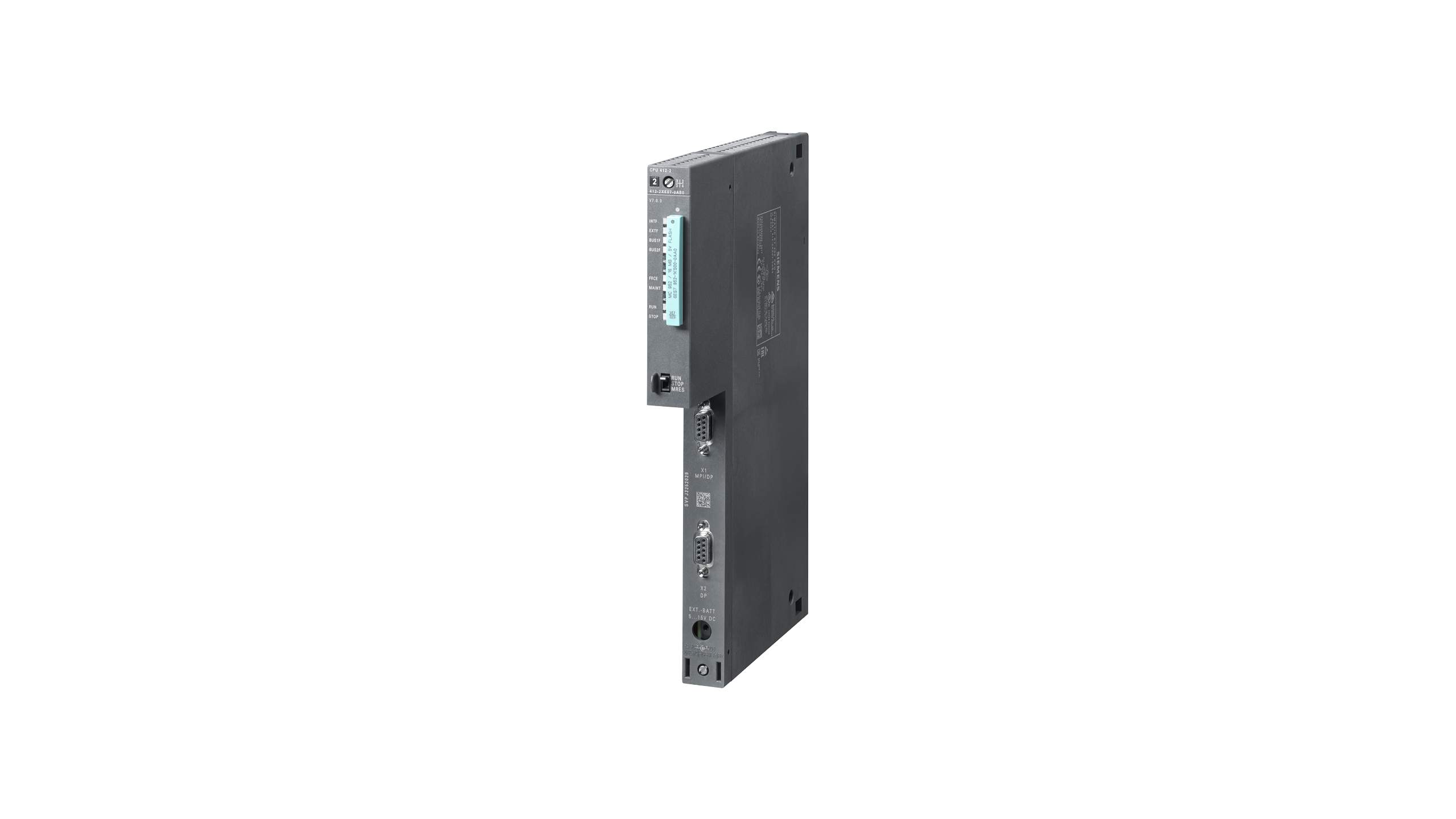

معرفی و بررسی فنی سی پی یو سری ۴۰۰ زیمنس مدل CPU 412-2 با کد فنی 6ES7412-2XK07-0AB0

ورک مموری ۱ مگابایتی (۵۱۲ کیلوبایت برای اطلاعات و ۵۱۲ کیلوبایت برای برنامه)

پورت اول: MPI/DP با سرعت ۱۲ مگابیت بر ثانیه

پورت دوم: PROFIBUS DP



تحلیل فنی CPU 412-2

CPU 412-2 با کد فنی 6ES7412-2XK07-0AB0 را می‌توان نسخه‌ی «کاملاً PROFIBUS‑محور» مدل‌های ۴۱۲ دانست؛ جایی که تمرکز اصلی، ایجاد یک هسته‌ی پردازشی پایدار برای شبکه‌های دوگانه PROFIBUS است، بدون درگیر شدن با اترنت/PROFINET داخلی. اگر پروژه‌ای دارید که تمام فلسفه‌ی آن روی شبکه‌های DP کلاسیک بنا شده (I/O توزیع‌شده، درایوها، لینک‌های ابزار دقیق، RTUها و …)، این CPU یکی از تمیزترین انتخاب‌هاست.

این مدل دارای ۱ مگابایت Work Memory است که به صورت متقارن به

۵۱۲ کیلوبایت برای برنامه و ۵۱۲ کیلوبایت برای داده تخصیص داده شده؛ این ترکیب آن را برای پروژه‌های متوسط تا نسبتاً بزرگ، با دیتای فرآیندی قابل توجه، به گزینه‌ای کاملاً مهندسی‌پسند تبدیل می‌کند.



• معماری حافظه: ۱ مگابایت Work Memory برای پروژه‌های جدی

تقسیم حافظه به شکل زیر است:

• ۵۱۲KB برای Program (Code):

  مناسب برای:

  • OB/FB/FCهای ساختارمند و لایه‌ای
  • پیاده‌سازی کتابخانه‌های اختصاصی (Library FB/FC)
  • منطق‌های کنترلی چندبخشی (Unit-based) در یک CPU

• ۵۱۲KB برای Data:

  برای:

  • دیتابلاک‌های فرآیند (Process DB)
  • آلارم‌ها، ست‌پوینت‌ها، پارامترهای تنظیمی
  • بافرهای تبادل داده با HMI/SCADA
  • ساختارهای UDT‌محور و جدول‌های تنظیمات (Recipe/Parameters)

این حجم Work Memory یک سطح بالاتر از CPUهای کوچک‌تر ۴۰۰ بوده و اجازه می‌دهد سیستم را به شکل ماژولار و قابل توسعه طراحی کنید بدون اینکه در اولین نسخه پروژه، به سقف حافظه بچسبید.



• پورت اول: MPI/DP با سرعت 12 Mbit/s – ستون مهندسی و DP Master کلاسیک

پورت اول یک رابط چندمنظوره است که می‌تواند به صورت:

• MPI:

  • برای اتصال PG/PC (مهندسی و عیب‌یابی)
  • شبکه‌های کوچک بین چند CPU یا HMIهای ساده
  • سرویس و Commissioning

• PROFIBUS DP (Master/Slave بسته به تنظیم):

  • اتصال ET200ها و I/Oهای توزیع‌شده
  • اتصال درایوهای DP (Micromaster/Simodrive/Sinamics سری قدیمی)
  • لینک ابزار دقیق از طریق DP/PA Link در پروژه‌های فرآیندی

با سرعت ۱۲ مگابیت بر ثانیه، این پورت می‌تواند حجم قابل‌توجهی از I/O را در سیکل زمانی کوتاه سرویس‌دهی کند؛ به شرط اینکه طراحی کابل‌کشی و توپولوژی به صورت اصولی انجام شود.



• پورت دوم: PROFIBUS DP مستقل – معماری Dual-DP برای شبکه‌های پیچیده

نقطه تمایز واقعی این مدل نسبت به ۴۱۲-۱ کلاسیک، وجود پورت دوم PROFIBUS DP است. این یعنی:

• می‌توانید دو شبکه‌ی DP کاملاً مجزا (از نظر فیزیکی و منطقی) داشته باشید:

  • مثلا:

• DP1 برای I/O فرآیندی و فیلد (ET200، درایوها،…)

• DP2 برای ارتباط با سیستم‌های بالا دست، لینک‌ها، Sub-Controllerها، ET200 در نواحی دیگر یا حتی بخش‌های Redundant

• جداسازی بار شبکه:

  • اگر کل فیلد را روی یک سگمنت DP ببندید، با بزرگ شدن پروژه،

زمان آپدیت I/O و مدیریت خطا سخت‌تر می‌شود.

• با داشتن دو DP، می‌توانید تجهیزات را منطقی تقسیم کنید و هر Segment را ساده‌تر عیب‌یابی و نگهداری کنید.

• معماری‌های خاص:

  • یک شبکه برای فیلد (Local Field I/O)
  • شبکه دوم برای Remote Stations، لینک به RTUها، ارتباط با Drive Islandها، یا حتی اتصال به Gatewayها برای سیستم‌های دیگر.

این دوگانه DP / DP در پروژه‌های زیرساختی، فرآیندی و خطوط بزرگ بسیار ارزشمند است؛ جایی که پیمانکار می‌خواهد بدون وابستگی به اترنت داخلی، همه چیز را روی PROFIBUS، اما قابل‌مدیریت نگه دارد.



• مزیت‌ها و تفاوت‌های مفهومی با CPU 412-2 PN

اگر بخواهیم این مدل را با CPU 412-2 PN (6ES7412-2EK07-0AB0) که قبلاً نوشتیم مقایسه کنیم:

• 412-2 (مدل فعلی شما، کد 2XK07):

  • DP + MPI روی پورت اول
  • DP مجزا روی پورت دوم
  • تمرکز ۱۰۰٪ روی معماری PROFIBUS
  • مناسب برای:

• سایت‌هایی که کل فلسفه ارتباط، DP است

• محیط‌هایی که اترنت صنعتی هنوز استاندارد نشده

• پروژه‌هایی که امنیت شبکه IP دغدغه است و ترجیح می‌دهند شبکه کنترل از IT جدا باشد (فیزیکی)

• 412-2 PN (مدل قبلی):

  • MPI/DP روی پورت اول
  • Ethernet/PROFINET روی پورت دوم
  • ترکیب PROFIBUS + Ethernet برای پروژه‌های Hybrid و مدرن

نتیجه مهندسی:

اگر تمام فیلد و ارتباطات کنترلی شما بر پایه PROFIBUS تعریف شده و لایه SCADA/MES از مسیرهای دیگر (مثلاً CP، سیستم‌های بالادستی، یا PC Station) تأمین می‌شود، 412-2 (2XK07) CPU منطقی‌تر و تمیزتری است.



• سناریوهای کاربردی ایده‌آل برای CPU 412-2 (6ES7412-2XK07-0AB0)

• تصفیه‌خانه و پمپاژ با دو سگمنت DP مستقل

• DP1: I/Oهای محلی، شیرها، ترانسمیترها (از طریق DP/PA Link)
• DP2: ایستگاه‌های پمپاژ دوردست، RTUها، یا درایوهای پرقدرت در تابلو جدا

جداسازی شبکه باعث می‌شود خطا در یک سگمنت، کل سیستم را مختل نکند و diagnóstico بسیار شفاف‌تر شود.

• خط تولید چندبخشی با تفکیک ناحیه‌ای

• DP1: ناحیه ورودی مواد، ذخیره‌سازی، Conveyors
• DP2: ناحیه بسته‌بندی، لیبل‌زن‌ها، Palletizer

در این حالت، هر ناحیه DP مستقل دارد و در زمان عیب‌یابی، مهندس دقیقاً می‌داند کدام سگمنت را باید بررسی کند.

• پروژه‌های Retrofit روی PROFIBUS موجود

اگر قبلاً شبکه PROFIBUS گسترده در سایت دارید و می‌خواهید کنترلر مرکزی را ارتقا دهید:

• 412-2 با دو DP کمک می‌کند:
  • بخشی از شبکه موجود را روی DP1 ببرید
  • و توسعه‌های جدید را روی DP2 پیاده کنید

بدون اینکه مجبور به تغییر توپولوژی کل شبکه قبلی شوید.



• نکات حرفه‌ای طراحی و پیاده‌سازی

• طراحی PROFIBUS روی هر دو پورت

• حتماً برای هر سگمنت:
  • ترمینیشن صحیح در دو انتها
  • کابل استاندارد PROFIBUS
  • شیلدینگ و Earthing اصولی
  • حداقل کردن Stubها

را رعایت کنید.

• بهتر است برای هر سگمنت DP:
  • نقشه توپوگرافی جدا داشته باشید
  • لیست Node Addressها را مستند کنید

• مدیریت حافظه و ساختار نرم‌افزار

• با داشتن ۵۱۲KB برنامه:
  • حتماً ساختار برنامه را ماژولار کنید (Unit-Based / Area-Based)
  • برای هر بخش فرآیند FB/DB اختصاصی تعریف کنید
• با ۵۱۲KB دیتا:
  • DBها را بر اساس Functionality گروه‌بندی کنید (نه صرفاً Random Tag Dump)
  • از UDT برای ساختاردهی دیتاها استفاده کنید تا عیب‌یابی و توسعه آسان‌تر شود.



• جمع‌بندی

CPU 412-2 با کد 6ES7412-2XK07-0AB0 یک CPU تخصصی برای جهان PROFIBUS است؛

با:

• ۱ مگابایت Work Memory (۵۱۲KB برنامه + ۵۱۲KB دیتا)
• پورت اول MPI/DP تا ۱۲ Mbit/s
• پورت دوم PROFIBUS DP مستقل

این ترکیب، آن را برای پروژه‌هایی که:

• به دو سگمنت DP مجزا نیاز دارند،
• بر پایه PROFIBUS طراحی شده‌اند،
• و به پایداری و عیب‌یابی شفاف اهمیت می‌دهند،

به یک انتخاب بسیار منطقی، تمیز و صنعتی تبدیل می‌کند.

اگر هدف شما ساخت یک سیستم کاملاً PROFIBUS‑محور، با حجم برنامه متوسط تا بزرگ و شبکه دو‌لایه DP است، این CPU دقیقاً همان بلوک سازنده‌ای است که برای هسته‌ی سیستم نیاز دارید.
