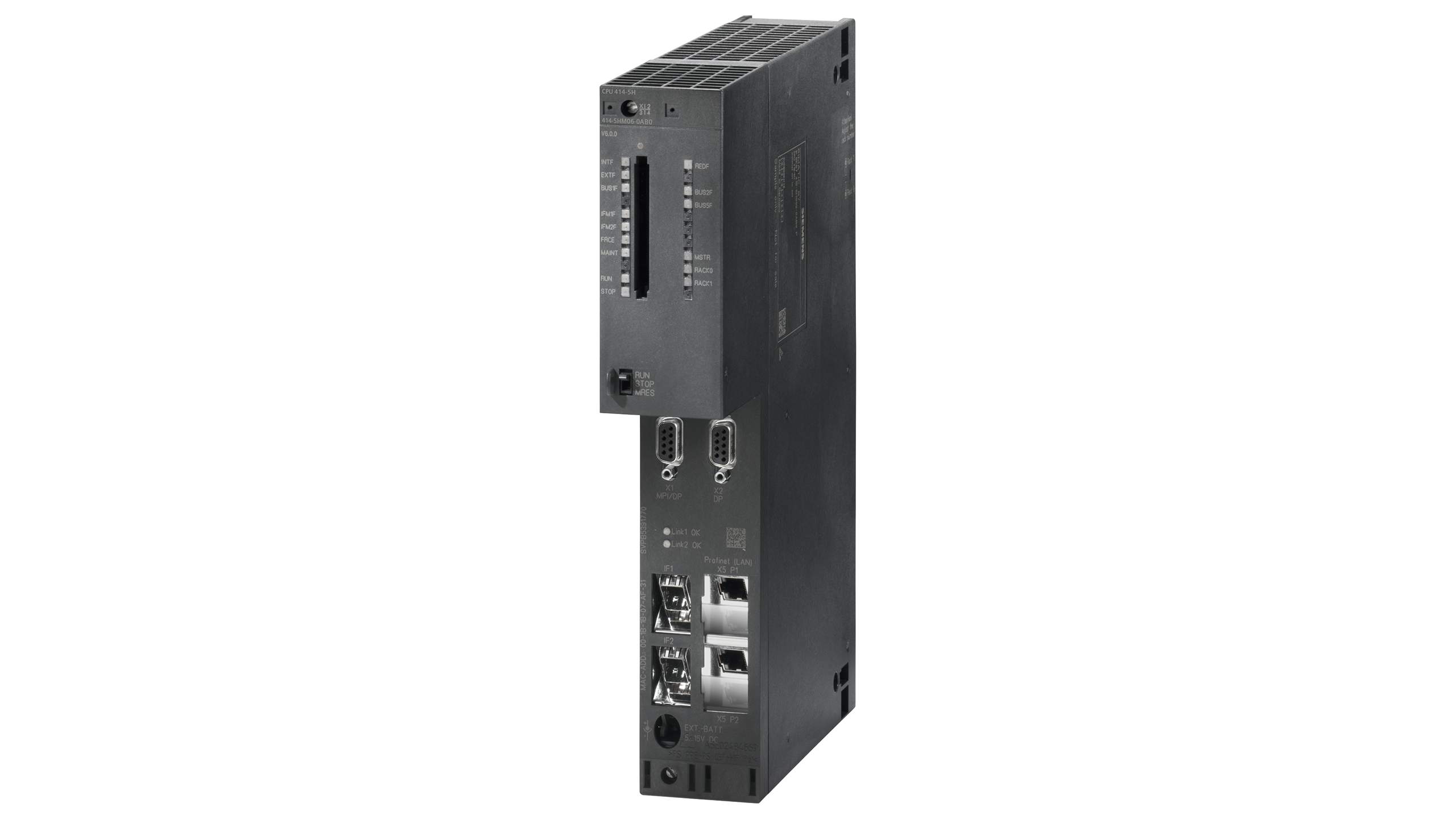

معرفی و بررسی فنی سی پی یو سری ۴۰۰ زیمنس مدل CPU 414-5H با کد فنی 6ES7414-5HM06-0AB0

ورک مموری ۴ مگابایتی (۲ مگابایت برای اطلاعات و ۲ مگابایت برای برنامه)

پورت اول: MPI/DP

پورت دوم: DP

پورت سوم: PN

پورت سوم و چهارم: sync modules



CPU 414-5H زیمنس؛ تعادل هوشمندانه میان قدرت پردازش و High Availability

مدل: CPU 414-5H

کد فنی: 6ES7414-5HM06-0AB0

خانواده: SIMATIC S7‑400H (High Availability)

در معماری‌های صنعتی که توقف فرآیند نه‌فقط یک اختلال، بلکه یک ریسک عملیاتی و اقتصادی جدی محسوب می‌شود، انتخاب CPU دیگر صرفاً بر اساس سرعت یا ظرفیت حافظه انجام نمی‌شود. در این سطح، معیار اصلی «دسترس‌پذیری مداوم» یا High Availability است؛ یعنی سیستمی که حتی در صورت بروز خرابی سخت‌افزاری، بدون از دست رفتن کنترل، به کار خود ادامه دهد. دقیقاً در همین نقطه است که CPU 414-5H با کد فنی 6ES7414-5HM06-0AB0 ارزش واقعی خود را نشان می‌دهد.

این پردازنده عضوی از خانواده S7-400H است؛ خانواده‌ای که برای معماری‌های Redundant و فرآیندهای بحرانی طراحی شده است. اگر CPU 412-5H را یک گزینه Entry-Level در دنیای High Availability بدانیم، CPU 414-5H یک پله بالاتر می‌ایستد: حافظه بیشتر، ظرفیت برنامه‌نویسی بالاتر، مدیریت داده قدرتمندتر و آمادگی مناسب‌تر برای پروژه‌های متوسط تا بزرگِ پیوسته. این CPU برای واحدهای فرآیندی، خطوط Continuous، سیستم‌های Utility، ایستگاه‌های انتقال انرژی، و معماری‌های PCS 7 انتخابی بسیار منطقی و مهندسی‌شده است.



• جایگاه CPU 414-5H در خانواده S7-400H

خانواده S7-400H زیمنس برای یک هدف روشن طراحی شده است: حذف Single Point of Failure در سطح کنترلر. در این معماری، دو CPU به صورت هم‌زمان و همگام کار می‌کنند. یکی نقش پردازنده فعال و دیگری نقش همتای آماده‌به‌کارِ کاملاً همسان را دارد، اما نکته مهم این است که پردازنده دوم فقط یک Standby خاموش نیست؛ بلکه به‌صورت بلادرنگ با CPU اول Synchronize می‌شود.

CPU 414-5H در این معماری، تعادلی جذاب ایجاد می‌کند. از یک‌سو به اندازه مدل‌های بالاتر مانند 417H پرهزینه و سنگین نیست و از سوی دیگر، به شکل محسوسی از مدل‌های پایه‌تر توانمندتر است. به زبان مهندسی، این CPU برای پروژه‌هایی عالی است که در آن‌ها Availability بالا ضروری است، اما پیچیدگی پردازشی هنوز در کلاس Ultra-High-End قرار نگرفته است.



• معماری حافظه؛ ۴ مگابایت ورک مموری با تقسیم‌بندی متوازن

مشخصات حافظه این مدل به شکل زیر است:

• ۴ مگابایت Work Memory
• ۲ مگابایت برای Program
• ۲ مگابایت برای Data

این تقسیم‌بندی دقیقاً با فلسفه طراحی S7-400H همخوانی دارد. در سیستم‌های Redundant، حافظه فقط محلی برای اجرای لاجیک نیست؛ بلکه باید بتواند وضعیت فرآیند، Data Blockهای Runtime، مقادیر میانی، آلارم‌ها، وضعیت تجهیزات و اطلاعات Synchronization را هم به‌شکل پایدار و قابل اتکا نگهداری کند.

اهمیت ۲ مگابایت حافظه برنامه

۲ مگابایت برای Program در دنیای S7-400H رقم کوچکی نیست. این فضا برای بسیاری از پروژه‌های صنعتی متوسط تا بزرگ کاملاً کافی است، به‌ویژه اگر برنامه‌نویسی ماژولار و مهندسی‌شده انجام شود. در این ظرفیت می‌توان به‌راحتی موارد زیر را پیاده‌سازی کرد:

• FB/FCهای متعدد برای کنترل واحدهای فرآیندی
• الگوریتم‌های PID و Interlock
• منطق‌های Sequencing و Start/Stop
• OBهای وقفه، Diagnostic و Fault Handling
• ساختارهای ماژولار برای توسعه آتی پروژه

اهمیت ۲ مگابایت حافظه داده

در پروژه‌های Process Control، مدیریت Data اغلب مهم‌تر از خود منطق کنترل است. ۲ مگابایت Data Memory به CPU 414-5H اجازه می‌دهد:

• DBهای تجهیزمحور و Unit-Based را به‌خوبی مدیریت کند
• پارامترهای فرآیندی، Setpointها و Recipeها را نگهداری کند
• آلارم‌ها، وضعیت ولوها، موتورها و سنسورها را بدون فشار بیش از حد ذخیره کند
• اطلاعات لازم برای Synchronization بین دو CPU را با پایداری بالا حفظ کند



• ساختار ارتباطی CPU 414-5H؛ ترکیب PROFIBUS و PROFINET در معماری Redundant

یکی از نقاط قوت جدی این CPU، چینش هوشمند پورت‌های ارتباطی آن است. این مدل صرفاً یک CPU Redundant نیست؛ بلکه یک هسته شبکه‌ای چندلایه نیز محسوب می‌شود.

پورت اول: MPI/DP

این پورت نقش دوگانه دارد و در پروژه‌های عملی بسیار ارزشمند است:

• MPI برای اتصال PG/PC، برنامه‌نویسی، مانیتورینگ و عیب‌یابی
• DP برای ارتباط با تجهیزات میدانی یا سگمنت‌های PROFIBUS

در عمل، این پورت معمولاً برای مهندسی، Diagnostics و در برخی موارد برای یک سگمنت فرعی PROFIBUS به کار می‌رود. وجود MPI هنوز هم در بسیاری از پروژه‌های S7-400 یک مزیت است، چون دسترسی پایدار مهندسی را حتی در شبکه‌های شلوغ تضمین می‌کند.

پورت دوم: PROFIBUS DP مستقل

این پورت یک رابط DP مجزا و بسیار مهم است. از دید طراحی شبکه، داشتن یک DP مستقل یعنی:

• جداسازی ترافیک تجهیزات میدانی از کانال مهندسی
• تقسیم بار ارتباطی بین سگمنت‌های مختلف
• امکان طراحی ساختارهای ماژولار‌تر برای Remote I/O و Driveها
• انعطاف بیشتر در توسعه یا Retrofit پروژه

این پورت برای اتصال تجهیزاتی مانند ET200، درایوها، VFDها، ابزار دقیق هوشمند و ماژول‌های توزیع‌شده ایده‌آل است.

پورت سوم: PROFINET

وجود PROFINET در CPU 414-5H آن را از بسیاری از کنترلرهای کلاسیک Redundant متمایز می‌کند. این رابط، CPU را به دنیای اتوماسیون مدرن متصل می‌کند:

• ارتباط با SCADA و PCS 7
• تبادل داده سریع PLC-to-PLC
• یکپارچه‌سازی با شبکه‌های Ethernet صنعتی
• اتصال به HMIهای مدرن، سرورها و ایستگاه‌های مانیتورینگ
• پیاده‌سازی ساختارهای Hybrid در کنار PROFIBUS

این یعنی CPU 414-5H نه‌فقط برای پروژه‌های قدیمی، بلکه برای مهاجرت تدریجی از PROFIBUS به PROFINET نیز گزینه‌ای بسیار هوشمندانه است.



• Sync Modules؛ قلب واقعی High Availability

مهم‌ترین تفاوت CPUهای سری H با مدل‌های استاندارد، وجود امکان Synchronization سخت‌افزاری بین دو CPU است. در CPU 414-5H، دو محل برای Sync Modules در نظر گرفته شده که وظیفه همگام‌سازی آنی بین پردازنده‌ها را بر عهده دارند.

وظایف Sync Module

این ماژول‌ها در لایه‌ای بسیار حیاتی عمل می‌کنند:

• انتقال وضعیت اجرایی از CPU فعال به CPU همتا
• همگام‌سازی Dataهای بحرانی و Runtime
• تضمین یکسان بودن Context برنامه در هر دو CPU
• فراهم‌سازی سوئیچ‌اور بدون وقفه محسوس

اگر یکی از CPUها از مدار خارج شود، CPU دوم از همان نقطه منطقی و با همان وضعیت داخلی ادامه می‌دهد. این ویژگی برای فرآیندهای Continuous حیاتی است.

ملاحظات طراحی در استفاده از Sync Modules

در پروژه‌های واقعی، مهندس باید چند نکته را با دقت بالا رعایت کند:

• هر دو CPU باید از لحاظ Firmware دقیقاً هم‌نسخه باشند
• کارت‌های حافظه و نسخه برنامه باید یکسان و کنترل‌شده باشند
• کابل‌های Sync باید استاندارد، کوتاه و دور از نویز نصب شوند
• تست Failover باید پیش از تحویل سیستم انجام شود
• رفتار سیستم هنگام قطع یکی از رک‌ها، پاورها یا شبکه‌ها باید سنجیده شود



• سناریوهای کاربردی CPU 414-5H در صنعت

CPU 414-5H دقیقاً برای جاهایی ساخته شده که Availability یک شاخص حیاتی بهره‌برداری است.

صنایع فرآیندی و Continuous Plant

در پتروشیمی، پالایشگاه و صنایع شیمیایی، توقف کنترل می‌تواند منجر به:

• از دست رفتن Batch
• ایجاد شرایط ناایمن
• خسارت سنگین به تجهیزات
• زمان راه‌اندازی مجدد طولانی

در چنین محیط‌هایی، CPU 414-5H به‌خوبی بین قدرت پردازش و افزونگی تعادل ایجاد می‌کند.

نیروگاه‌ها و تاسیسات Utility

در سیستم‌های آب تغذیه، بویلر، ایستگاه‌های پمپ و Utilityهای حیاتی، این CPU می‌تواند پایداری کنترل را تضمین کند. Redundancy در اینجا نه لوکس، بلکه یک الزام عملیاتی است.

خطوط تولید پیوسته و کارخانه‌های بزرگ

در صنایعی مانند کاغذ، سیمان، فولاد سبک، غذایی و دارویی، توقف ناگهانی می‌تواند کیفیت، راندمان و زمان‌بندی تولید را به‌هم بزند. CPU 414-5H برای این فضاها بسیار مناسب است.



• نکات ظریف مهندسی برای پیاده‌سازی بهتر

طراحی برنامه

برای بهترین نتیجه در سیستم H:

• برنامه را ماژولار و Unit-Based بنویسید
• DBها را ساختاریافته و کنترل‌شده طراحی کنید
• از تغییرات غیرضروری در داده‌های Runtime پرهیز کنید
• منطق Fault Handling را شفاف و لایه‌بندی‌شده پیاده‌سازی کنید

طراحی شبکه

• PROFIBUS را از نظر ترمینیشن، شیلدینگ و طول سگمنت دقیق طراحی کنید
• برای PROFINET از سوئیچ‌های صنعتی Managed استفاده کنید
• شبکه مهندسی را از شبکه کنترلی تا حد امکان جدا نگه دارید
• Diagnostics را در PCS 7 یا STEP 7 فعال و مستندسازی کنید

نگهداری و پشتیبانی

• نسخه Firmware و Backup پروژه را به‌صورت کنترل‌شده نگه دارید
• تست دوره‌ای سوئیچ‌اور انجام دهید
• سلامت Sync Modules و پاورها را مانیتور کنید
• استراتژی تعویض ماژول معیوب را از قبل تعریف کنید



• سوالات متداول (FAQ)

CPU 414-5H چه تفاوتی با CPU 414-3 PN/DP دارد؟

مدل 414-5H برای معماری Redundant و High Availability طراحی شده و از Sync Modules پشتیبانی می‌کند، در حالی که 414-3 PN/DP یک CPU استاندارد و غیر H است.

آیا CPU 414-5H برای PCS 7 مناسب است؟

بله، این مدل یکی از گزینه‌های بسیار مناسب برای معماری‌های PCS 7 در پروژه‌های بحرانی و فرآیندی است.

آیا ۴ مگابایت Work Memory برای پروژه‌های صنعتی کافی است؟

برای بسیاری از پروژه‌های متوسط تا بزرگ کاملاً کافی است، به‌ویژه اگر برنامه‌نویسی اصولی، ماژولار و دیتابیس‌ها بهینه طراحی شده باشند.

وجود همزمان PROFIBUS و PROFINET چه مزیتی دارد؟

این ترکیب امکان طراحی Hybrid، مهاجرت تدریجی تجهیزات قدیمی و یکپارچه‌سازی با زیرساخت‌های جدید را فراهم می‌کند.

آیا سوئیچ‌اور بین دو CPU باعث توقف فرآیند می‌شود؟

در معماری درست و با Synchronization صحیح، سوئیچ‌اور به‌گونه‌ای انجام می‌شود که فرآیند عملاً بدون وقفه محسوس ادامه یابد.



• جمع‌بندی تخصصی

CPU 414-5H زیمنس با کد 6ES7414-5HM06-0AB0 یک کنترلر Redundant قدرتمند در خانواده SIMATIC S7-400H است که برای پروژه‌های بحرانی با نیاز به High Availability، ارتباطات چندلایه و پایداری پیوسته طراحی شده است. ورک مموری ۴ مگابایتی، ترکیب پورت‌های MPI/DP، DP و PROFINET و پشتیبانی از Sync Modules باعث می‌شود این CPU انتخابی بسیار هوشمندانه برای صنایع فرآیندی، Utility و خطوط پیوسته باشد. این مدل دقیقاً جایی می‌درخشد که «عدم توقف» یک الزام فنی و اقتصادی است، نه یک ترجیح.
