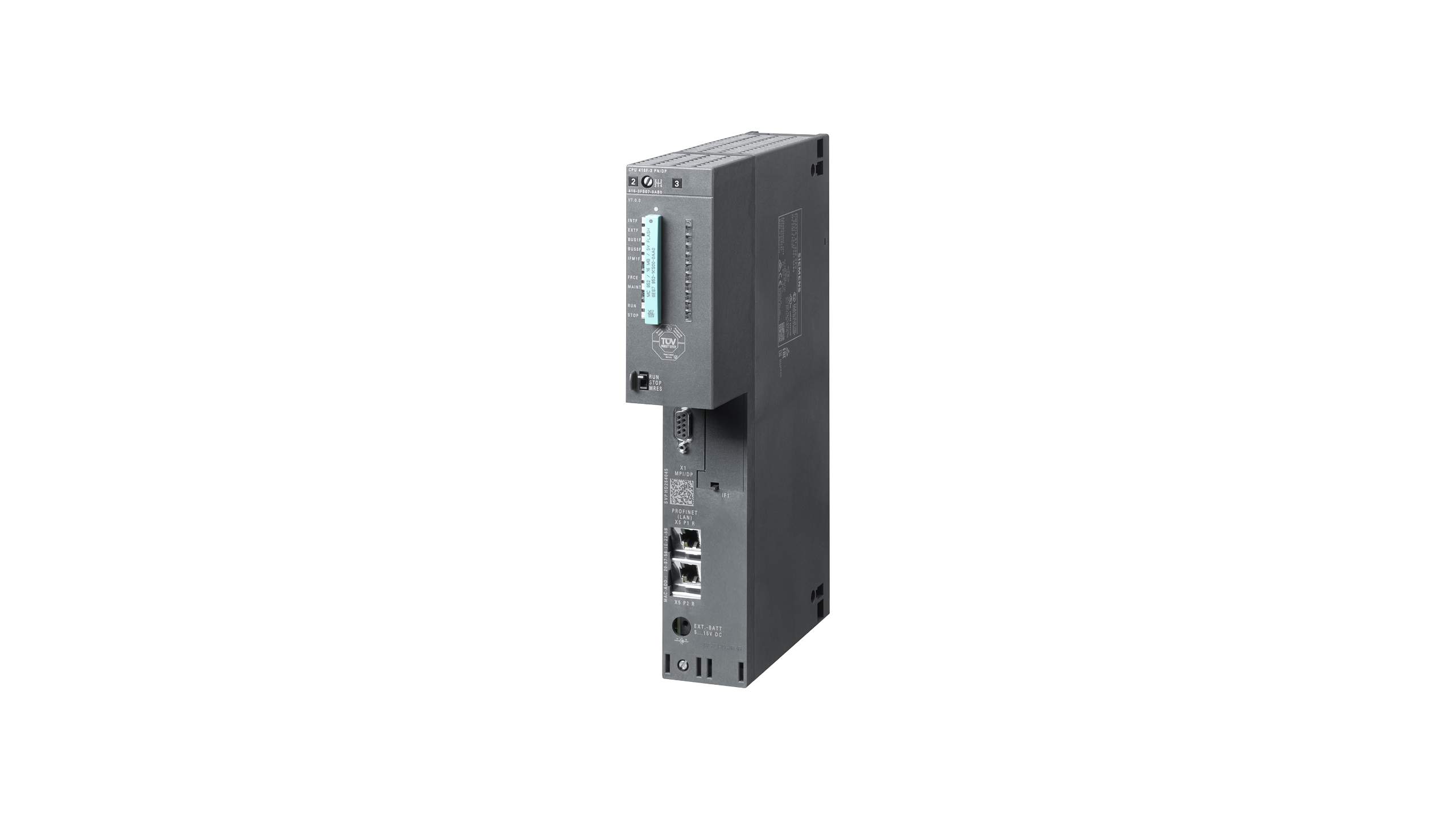

معرفی و بررسی فنی سی پی یو سری ۴۰۰ زیمنس مدل CPU 416F-3 PN/DP با کد فنی 6ES7416-3FS07-0AB0

ورک مموری ۱۶ مگابایتی (۸ مگابایت برای اطلاعات و ۸ مگابایت برای برنامه)

پورت اول: MPI/DP با سرعت ۱۲ مگابیت بر ثانیه

پورت دوم: Ethernet/PROFINET

پورت سوم: IF 964-DP plug-in



CPU 416F‑3 PN/DP زیمنس؛ اوج قدرت، امنیت و مقیاس‌پذیری در S7‑400

مدل: CPU 416F‑3 PN/DP

کد فنی: 6ES7416‑3FS07‑0AB0

گروه: High‑End + Fail‑safe (SIL3 / PLe)

در خانواده S7‑400، اگر بخواهیم پردازنده‌ای را نام ببریم که هم قدرت پردازش فوق‌العاده داشته باشد، هم حافظه‌ای عظیم برای مدیریت هزاران خط کد و دیتای حجیم در اختیار مهندس بگذارد و هم قابلیت‌های ایمنی (Fail‑safe) را در سطح استانداردهای جهانی فراهم کند، بی‌شک باید به سراغ CPU 416F‑3 PN/DP برویم. این مدل یک «هسته پردازشی Heavy‑Duty» برای پروژه‌هایی است که همزمان به شبکه‌های چندگانه، سرعت بالا، پایداری مطلق و ایمنی سطح SIL3 نیاز دارند؛ پروژه‌هایی مثل پالایشگاه‌ها، نیروگاه‌ها، صنایع فولاد، ترمینال‌های گاز مایع و سیستم‌های حمل‌ونقل پیشرفته.

وجود ۱۶ مگابایت ورک مموری و سه رابط ارتباطی در سطح صنعتی (MPI/DP، PROFINET، و افزونه IF‑DP) باعث می‌شود این CPU در رده پردازنده‌های Master در معماری‌های DCS و PLC‑PLC Collaboration قرار گیرد.



• معماری حافظه در CPU 416F‑3 PN/DP؛ فضای عظیم برای پروژه‌های پیچیده

ورک مموری ۱۶ مگابایتی این CPU به صورت زیر تقسیم شده است:

• ۸ مگابایت Program
• ۸ مگابایت Data

این مقدار حافظه در کلاس Safety PLCها فوق‌العاده قدرتمند محسوب می‌شود.

چرا ۱۶ مگابایت اهمیت دارد؟

در پروژه‌های Fail‑safe، حجم برنامه تنها تابع تعداد IO نیست، بلکه تابع موارد زیر است:

• استفاده گسترده از F‑FB و F‑FC
• چک‌سام‌ها، Signatureها و Cross‑Checking داخلی
• لینک‌های امنیتی PROFIsafe
• DBهای بزرگ شامل Setpointها، Thresholdها و EventLog
• الگوریتم‌های کنترلی سنگین (PID، Cascade، Overshoot Protection)
• ارتباطات چندگانه PROFINET و PROFIBUS با حجم داده بالا

این CPU به دلیل حافظه بسیار بزرگ خود اجازه می‌دهد:

• چندین سیستم ایمنی جداگانه در یک پروژه ادغام شوند
• لاجیک استاندارد و Fail‑safe بدون دخالت در یکدیگر اجرا شوند
• چرخه برنامه (Cycle Time) ثابت و کم‌نوسان باقی بماند
• در پروژه‌های چندفازی، توسعه نرم‌افزار بدون محدودیت انجام شود



• پورت اول: رابط ترکیبی MPI/PROFIBUS DP (تا 12Mbps)

این رابط به دو منظور به کار می‌رود:

نقش MPI

• ارتباط مهندسی (PG/PC)
• مانیتورینگ و Trace بلاک‌ها
• تبادل داده میان PLCها در سطح Multi‑Master
• بارگذاری و نگهداری مستقل از ترافیک اصلی شبکه

این موضوع برای مهندسان راه‌انداز که در محیط‌های شلوغ شبکه کار می‌کنند، یک مزیت حیاتی است.

نقش PROFIBUS DP

به عنوان یک DP‑Master کلاس ۱:

• کنترل Remote I/Oهای سری ET200
• درایوهای پرقدرت (SINAMICS / MASTERDRIVES)
• ابزار دقیق دیجیتال
• سیستم‌های قدیمی موجود در پروژه‌های Retrofit

با سرعت ۱۲ مگابیت، این پورت داده‌های فیلد را با حداقل تأخیر به CPU منتقل می‌کند.



• پورت دوم: Ethernet / PROFINET؛ ستون فقرات دیجیتال سیستم‌های مدرن

رابط PROFINET در این CPU، یک دروازه قدرتمند به دنیای اتوماسیون نسل جدید است.

قابلیت‌های تخصصی PROFINET

• پشتیبانی از PROFINET IO (Controller / Device)
• تبادل داده با SCADA، MES، DCS و ERP
• ارتباطات PLC‑to‑PLC با سرعت بسیار بالا
• پشتیبانی از استانداردهای Safety (PROFIsafe)
• امکان فعال‌سازی SNMP برای مانیتورینگ شبکه
• Time Synchronization برای Motion Controlها

مزیت معماری Hybrid

ترکیب PROFIBUS و PROFINET در یک CPU به مهندس اجازه می‌دهد:

• تجهیزات مدرن را روی PROFINET اجرا کند
• تجهیزات قدیمی را روی PROFIBUS حفظ کند
• بدون نیاز به جایگزینی کامل سخت‌افزار، پروژه را توسعه دهد

این معماری به شدت مورد علاقه مهندسان در پروژه‌های Retrofit و Migration به PCS 7 است.



• پورت سوم: ماژول الحاقی IF 964‑DP؛ PROFIBUS اضافه برای پروژه‌های بزرگ

وجود اسلات اختصاصی برای نصب IF 964‑DP یکی از ارزشمندترین امکانات CPU 416F‑3 است.

کاربردهای ماژول IF‑DP

با نصب IF‑DP، یک شبکه PROFIBUS مجزا به سیستم اضافه می‌شود. مزایای آن:

• تفکیک شبکه ایمنی (F‑I/O) از شبکه استاندارد
• کاهش ترافیک و افزایش سرعت پاسخ سیستم
• عیب‌یابی بسیار ساده‌تر
• ایجاد توپولوژی چندگانه و چندبخشی
• افزایش ظرفیت کل Master/Slave

این موضوع در پروژه‌هایی با بیش از ۱۰۰۰ نقطه IO حیاتی است.



• سیستم Fail‑safe داخلی؛ قلب ایمنی فرآیند

CPU 416F‑3 یک PLC معمولی نیست. این مدل دارای زیرسیستم ایمنی مجتمع است.

ویژگی‌های اصلی سیستم ایمنی

• پشتیبانی از SIL3 – IEC 61508
• پشتیبانی از PLe – EN ISO 13849‑1
• اجرای هم‌زمان برنامه استاندارد و ایمنی
• تقسیم‌بندی حافظه و زمان‌بندی دقیق (Time‑Slices)
• پورت‌های PROFIBUS/PROFINET سازگار با PROFIsafe
• کتابخانه‌های F‑Library تایید شده TÜV

ویژگی‌های عملیاتی در کنترل ایمن

• مانیتورینگ ورودی‌های ایمن (F‑DI)
• خروجی‌های Fail‑safe برای قطع اضطراری
• الگوریتم‌های Cross‑Checking برای تشخیص خطای پردازنده
• مانیتورینگ افزونگی در بعضی توابع

در سیستم‌هایی مثل توربین‌ها، ولوهای Shutdown، کمپرسورها، پرس‌های سنگین و سیستم‌های مشعل (BMS)، این CPU دقیقاً همان چیزی است که استانداردها طلب می‌کنند.



• سناریوهای صنعتی استفاده از CPU 416F‑3 PN/DP

برخی از پروژه‌هایی که این CPU در آن‌ها درخشان عمل می‌کند:

• پالایشگاه‌ها و واحدهای فرآیندی پیچیده

• کنترل ولوهای ایمنی ESD
• Shutdown Logic
• کنترل PID و Cascade چندمرحله‌ای
• شبکه‌های وسیع PROFIBUS برای ابزار دقیق

• فولاد و صنایع سنگین

• کنترل کوره‌های قوس الکتریکی
• درایوهای سنگین SINAMICS
• مدیریت شبکه ترکیبی PROFIBUS+PROFINET

• سیستم‌های حمل‌ونقل ریلی و فرودگاهی

• کنترل نوار نقاله‌ها
• Fail‑safe Motion Control
• شبکه‌های چندلایه به‌صورت Redundant

• کمپرسورها و توربین‌های صنعتی

• منطق حفاظت Overspeed
• کنترل دما و فشار با دیتای حجیم
• اجرای Real‑Time Loops بدون ناپایداری



• نکات مهندسی حیاتی در استفاده از CPU 416F‑3

طراحی شبکه PROFIBUS

• استفاده از کابل‌های شیلددار اصلی زیمنس
• Termination اصولی در دو سر شبکه
• محدودیت طول سگمنت‌ها با توجه به Baudrate

طراحی PROFINET

• استفاده از سوئیچ‌های صنعتی Managed
• VLAN و QoS برای جداسازی ترافیک ایمنی
• مانیتورینگ خطا با SNMP و LLDP

طراحی برنامه Fail‑safe

• استفاده از F‑FBهای تایید شده
• تقسیم لاجیک بین OBهای ایمنی و استاندارد
• مدیریت امضاهای دیجیتال (F‑Checksum)



• سوالات متداول (FAQ)

• تفاوت CPU 416F‑3 با 416F‑2 چیست؟

416F‑3 دارای حافظه دو برابر (۱۶MB)، پورت PROFINET داخلی و قابلیت نصب ماژول IF‑DP است.

• آیا می‌توان برنامه استاندارد و ایمنی را همزمان اجرا کرد؟

بله؛ این CPU به صورت بومی از Multitasking ایمن پشتیبانی می‌کند.

• برای برنامه‌نویسی ایمن چه نرم‌افزاری لازم است؟

• STEP7 Classic + S7 F‑Systems
• یا TIA Portal + Distributed Safety

• آیا PROFIsafe هم روی PROFINET و هم PROFIBUS پشتیبانی می‌شود؟

بله؛ این CPU یکی از معدود مدل‌هایی است که هر دو را همزمان پشتیبانی می‌کند.

• کاربرد ماژول IF 964‑DP چیست؟

افزودن یک شبکه PROFIBUS مستقل برای تفکیک ترافیک، افزایش ظرفیت و طراحی سیستم‌های بزرگ.



• جمع‌بندی مهندسی

CPU 416F‑3 PN/DP (کد: 6ES7416‑3FS07‑0AB0) یک پردازنده ایمنی قدرتمند برای پروژه‌های بزرگ صنعتی است که نیاز به پایداری بالا، ایمنی SIL3، ارتباطات چندگانه PROFIBUS+PROFINET و حافظه زیاد دارند. این CPU مناسب پروژه‌هایی است که امنیت، سرعت و مقیاس‌پذیری در آن‌ها غیرقابل‌چشم‌پوشی است.
