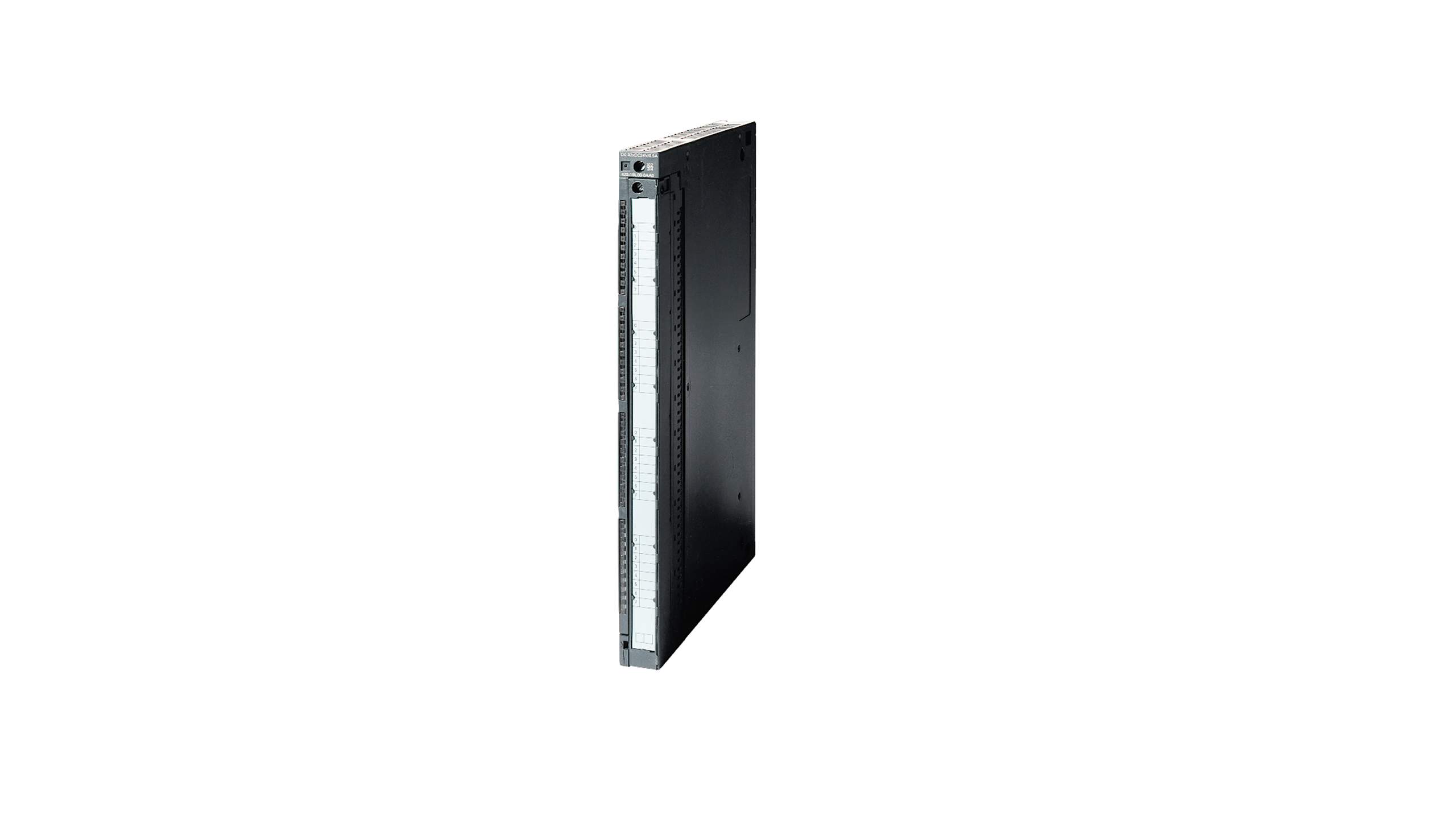

معرفی و بررسی فنی سیگنال ماژول ورودی دیجیتال زیمنس SM 421, 32 DI 24 V DC با کد فنی 6ES7421-1BL01-0AA0

SIMATIC S7-400، ورودی دیجیتال SM 421

۳۲ کانال ایزوله ۲۴ ولت DC



مهندسی ماژول ورودی دیجیتال زیمنس SM 421؛ مدل 6ES7421-1BL01-0AA0

نام محصول: Siemens SIMATIC S7‑400 Digital Input Module SM 421

کد فنی: 6ES7421-1BL01-0AA0

خانواده PLC: SIMATIC S7‑400

نوع ماژول: Digital Input (DI)

تعداد کانال: 32 ورودی دیجیتال

ولتاژ ورودی: 24V DC

ایزولاسیون: ایزوله الکتریکی بین گروه‌های کانال

کاربرد: دریافت سیگنال‌های دیجیتال از سنسورها و تجهیزات میدانی در سیستم‌های اتوماسیون صنعتی

در سیستم‌های اتوماسیون صنعتی، ماژول‌های ورودی دیجیتال (Digital Input) نقش چشم و گوش PLC را ایفا می‌کنند. هر رویداد فیزیکی در خط تولید – از فعال شدن یک سنسور نوری گرفته تا وضعیت یک کلید محدودکننده (Limit Switch) – باید ابتدا به یک سیگنال دیجیتال تبدیل شود تا توسط PLC پردازش گردد. این دقیقاً همان نقطه‌ای است که ماژول SM 421 با کد فنی 6ES7421-1BL01-0AA0 وارد عمل می‌شود.

این ماژول یکی از ماژول‌های ورودی دیجیتال استاندارد در خانواده SIMATIC S7‑400 است که امکان دریافت ۳۲ سیگنال دیجیتال ۲۴ ولت DC را فراهم می‌کند. طراحی صنعتی، ایزولاسیون الکتریکی، تراکم بالای کانال‌ها و قابلیت اطمینان بالا باعث شده این ماژول در بسیاری از پروژه‌های اتوماسیون سنگین مانند صنایع نفت و گاز، نیروگاه‌ها، خطوط تولید بزرگ و سیستم‌های فرآیندی مورد استفاده قرار گیرد.

در ادامه این مقاله، ساختار فنی، نحوه عملکرد، معماری داخلی و کاربردهای عملی این ماژول را از دیدگاه مهندسی به‌صورت دقیق بررسی می‌کنیم.



• مشخصات فنی ماژول ورودی دیجیتال 6ES7421-1BL01-0AA0



• معرفی ساختار ماژول SM 421

ماژول SM 421 یک ماژول ورودی دیجیتال با تراکم بالا است که برای سیستم PLC سری S7‑400 طراحی شده است. این ماژول قادر است ۳۲ سیگنال دیجیتال ۲۴ ولت DC را دریافت کرده و وضعیت منطقی آن‌ها را به CPU منتقل کند.

ویژگی‌های کلیدی این ماژول:

• کد فنی: 6ES7421-1BL01-0AA0
• خانواده: SIMATIC S7‑400
• نوع ماژول: Digital Input
• تعداد کانال‌ها: 32 ورودی
• نوع سیگنال: دیجیتال (ON/OFF)
• ولتاژ ورودی: 24V DC
• ایزولاسیون: ایزوله بین گروه‌های ورودی
• کاربرد: اتصال سنسورها، کلیدها و تجهیزات دیجیتال

تراکم ۳۲ کانال در یک ماژول باعث می‌شود این مدل برای پروژه‌هایی با تعداد زیاد سنسور بسیار مناسب باشد.



• ساختار گروه‌بندی کانال‌ها

در بسیاری از ماژول‌های S7‑400، ورودی‌ها به گروه‌های الکتریکی مستقل تقسیم می‌شوند. این گروه‌بندی چند مزیت مهم دارد:

• کاهش نویز الکتریکی
• افزایش ایمنی سیستم
• جلوگیری از انتقال خطا بین گروه‌ها

در سیستم‌های صنعتی بزرگ، این موضوع می‌تواند نقش مهمی در افزایش قابلیت اطمینان شبکه کنترل ایفا کند.



• نقش ورودی دیجیتال در معماری PLC



• ارتباط دنیای فیزیکی با سیستم کنترل

PLC برای تصمیم‌گیری نیاز به داده دارد. این داده‌ها از طریق سنسورها و تجهیزات میدانی تولید می‌شوند. ماژول ورودی دیجیتال اولین مرحله از این زنجیره است.

نمونه سیگنال‌هایی که وارد این ماژول می‌شوند:

• سنسورهای القایی
• سنسورهای نوری
• کلیدهای حدی (Limit Switch)
• کلیدهای فشاری
• رله‌ها
• سیگنال‌های خروجی از تجهیزات دیگر

هر یک از این تجهیزات در نهایت یک سیگنال ۰ یا ۱ منطقی تولید می‌کنند که توسط PLC خوانده می‌شود.



• فرآیند تبدیل سیگنال

فرآیند انتقال سیگنال به PLC شامل چند مرحله است:

• دریافت سیگنال 24V DC از سنسور
• عبور از مدار حفاظتی ورودی
• فیلتر نویز و تثبیت سیگنال
• تبدیل به سطح منطقی داخلی PLC
• ارسال داده به CPU از طریق باس بک‌پلین

این فرآیند در کسری از میلی‌ثانیه انجام می‌شود.



• معماری داخلی ماژول SM 421



• مدار ورودی

هر کانال ورودی شامل چند بخش کلیدی است:

• مدار حفاظت در برابر ولتاژ اضافی
• فیلتر حذف نویز
• مدار تشخیص سطح ولتاژ
• ایزولاسیون الکتریکی

این ساختار باعث می‌شود سیگنال‌های نویزی یا غیر پایدار وارد سیستم کنترل نشوند.



• فیلتر سیگنال

در محیط‌های صنعتی، سیگنال‌های دیجیتال ممکن است تحت تأثیر نویز الکترومغناطیسی قرار بگیرند. برای جلوگیری از تشخیص اشتباه وضعیت ورودی، ماژول دارای فیلتر داخلی است که:

• نویزهای کوتاه‌مدت را حذف می‌کند
• سیگنال واقعی را تشخیص می‌دهد
• پایداری ورودی را افزایش می‌دهد

این موضوع به‌خصوص در محیط‌هایی با موتورهای بزرگ یا درایوهای فرکانسی اهمیت دارد.



• ایزولاسیون الکتریکی

ایزولاسیون یکی از مهم‌ترین ویژگی‌های ماژول‌های صنعتی است.

مزایای ایزولاسیون:

• محافظت از CPU در برابر اضافه ولتاژ
• جلوگیری از انتقال خطا بین مدارها
• کاهش اثر نویز الکترومغناطیسی

در سیستم‌های بزرگ مانند نیروگاه‌ها، این موضوع اهمیت بسیار زیادی دارد.



•اتصال سنسورها به ماژول SM 421



• سنسورهای رایج در سیستم‌های 24V

ماژول 6ES7421-1BL01-0AA0 معمولاً با سنسورهای استاندارد صنعتی کار می‌کند، مانند:

• سنسور القایی (Inductive Sensor)
• سنسور خازنی
• سنسور نوری (Photoelectric)
• سوئیچ مکانیکی
• رله خروجی

این سنسورها معمولاً سیگنال 24V DC تولید می‌کنند که به‌صورت مستقیم قابل اتصال به ماژول است.



• اصول سیم‌کشی صحیح

برای عملکرد قابل اعتماد، رعایت اصول سیم‌کشی ضروری است:

• استفاده از کابل‌های شیلددار در محیط‌های نویزی
• جداسازی کابل سیگنال از کابل قدرت
• اتصال صحیح زمین
• استفاده از ترمینال‌های استاندارد

عدم رعایت این موارد می‌تواند باعث بروز خطا در خواندن سیگنال‌ها شود.



• نقش ماژول SM 421 در سیستم‌های بزرگ اتوماسیون



• کاربرد در صنایع فرآیندی

PLC سری S7‑400 اغلب در صنایع فرآیندی استفاده می‌شود، از جمله:

• پالایشگاه‌ها
• پتروشیمی
• نیروگاه‌ها
• صنایع فولاد
• صنایع سیمان

در این صنایع تعداد زیادی سنسور وجود دارد که باید به سیستم کنترل متصل شوند.



• خطوط تولید بزرگ

در خطوط تولید خودکار، ورودی‌های دیجیتال برای تشخیص وضعیت‌های مختلف استفاده می‌شوند:

• حضور قطعه روی نوار نقاله
• وضعیت باز یا بسته بودن شیر
• موقعیت بازوی ربات
• وضعیت ایمنی ماشین

وجود ۳۲ کانال در یک ماژول باعث کاهش تعداد ماژول‌های مورد نیاز در رک PLC می‌شود.



• نکات مهندسی در نصب و بهره‌برداری



• مدیریت نویز صنعتی

در محیط‌های صنعتی قوی، رعایت موارد زیر ضروری است:

• استفاده از کابل شیلددار
• فاصله مناسب از کابل قدرت
• اتصال صحیح زمین

این موارد باعث افزایش دقت ورودی‌ها می‌شوند.



• نگهداری سیستم

ماژول‌های S7‑400 بسیار پایدار هستند، اما بررسی دوره‌ای موارد زیر توصیه می‌شود:

• سلامت ترمینال‌ها
• وضعیت کابل‌ها
• عدم وجود نویز شدید در خطوط سیگنال



• سوالات متداول درباره ماژول 6ES7421-1BL01-0AA0

• این ماژول چند ورودی دیجیتال دارد؟

این ماژول دارای ۳۲ کانال ورودی دیجیتال است.

• ولتاژ سیگنال ورودی چیست؟

سیگنال ورودی استاندارد 24 ولت DC است.

• آیا ورودی‌ها ایزوله هستند؟

بله، ورودی‌ها دارای ایزولاسیون الکتریکی بین گروه‌ها هستند.

• این ماژول در چه PLCهایی استفاده می‌شود؟

در سیستم‌های SIMATIC S7‑400 استفاده می‌شود.

• کاربرد اصلی آن چیست؟

برای دریافت سیگنال از سنسورها، کلیدها و تجهیزات دیجیتال صنعتی.



• جمع‌بندی مهندسی

ماژول Siemens SM 421 با کد فنی 6ES7421-1BL01-0AA0 یکی از ماژول‌های ورودی دیجیتال پرکاربرد در سیستم‌های SIMATIC S7‑400 است. این ماژول با ارائه ۳۲ کانال ورودی ۲۴ ولت DC، ایزولاسیون الکتریکی و طراحی صنعتی مقاوم امکان دریافت سیگنال‌های میدانی از طیف وسیعی از سنسورها و تجهیزات صنعتی را فراهم می‌کند.

ترکیب تراکم بالا، پایداری الکتریکی و سازگاری با معماری PLCهای S7‑400 باعث شده این ماژول در بسیاری از پروژه‌های اتوماسیون بزرگ و سیستم‌های کنترل حیاتی مورد استفاده قرار گیرد. برای مهندسان اتوماسیون، این ماژول یک عنصر کلیدی در ایجاد ارتباط مطمئن بین دنیای فیزیکی و سیستم کنترل دیجیتال محسوب می‌شود.
