معرفی و بررسی فنی سیگنال ماژول خروجی دیجیتال زیمنس SM 422, 32 DO 24 V DC با کد فنی 6ES7422-7BL00-0AB0

SIMATIC S7-400، خروجی دیجیتال SM 422

۳۲ کانال ایزوله ۲۴ ولت (DC) ۰/۵ آمپر با قابلیت ۰/۱۵ میلی‌ثانیه  output delay و قابلیت diagnostics



مهندسی ماژول خروجی دیجیتال زیمنس SM 422 مدل 6ES7422-7BL00-0AB0

در معماری سیستم‌های اتوماسیون صنعتی مدرن، ماژول‌های خروجی دیجیتال نقطه‌ای هستند که منطق نرم‌افزاری PLC به عمل فیزیکی در تجهیزات صنعتی تبدیل می‌شود. CPU تصمیم می‌گیرد، اما این ماژول خروجی است که آن تصمیم را به جریان الکتریکی واقعی برای فعال‌سازی تجهیزات تبدیل می‌کند.

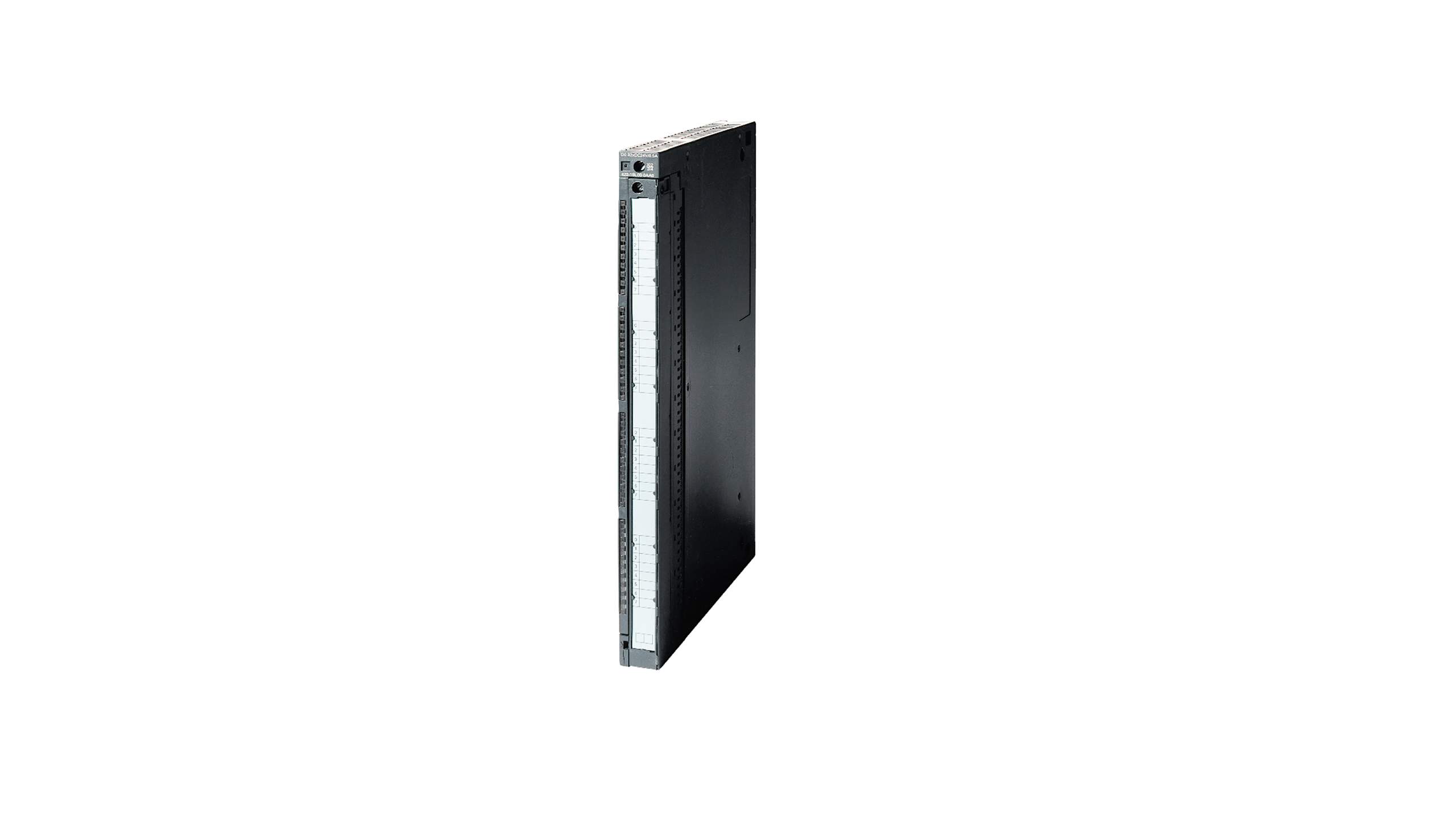

ماژول SM 422 با کد فنی 6ES7422-7BL00-0AB0 یکی از ماژول‌های خروجی دیجیتال پیشرفته در خانواده SIMATIC S7‑400 محسوب می‌شود. این ماژول با 32 کانال خروجی دیجیتال 24 ولت DC و جریان 0.5 آمپر برای هر کانال طراحی شده و ویژگی‌های مهمی مانند تاخیر خروجی بسیار سریع (0.15 میلی‌ثانیه) و سیستم Diagnostics داخلی را ارائه می‌دهد.

ترکیب تراکم بالای کانال‌ها، سرعت سوئیچینگ بالا و قابلیت تشخیص خطا این ماژول را به گزینه‌ای بسیار مناسب برای سیستم‌های کنترلی پیچیده، خطوط تولید سریع و صنایع فرآیندی تبدیل کرده است.

در ادامه، این ماژول را از منظر مهندسی سیستم، معماری الکترونیکی، عملکرد سیگنال، قابلیت‌های تشخیصی و سناریوهای کاربردی صنعتی به‌صورت عمیق بررسی می‌کنیم.



• مشخصات فنی ماژول خروجی دیجیتال 6ES7422-7BL00-0AB0

معرفی کلی ماژول SM 422

ماژول SM 422 یکی از سیگنال ماژول‌های خروجی در سیستم SIMATIC S7‑400 است که برای کنترل مستقیم تجهیزات صنعتی با ولتاژ 24V DC طراحی شده است.

مشخصات اصلی این ماژول شامل موارد زیر است:

• کد فنی: 6ES7422-7BL00-0AB0
• سری: SIMATIC S7‑400
• نوع ماژول: Digital Output
• مدل سیگنال ماژول: SM 422
• تعداد خروجی‌ها: 32 کانال دیجیتال
• ولتاژ خروجی: 24 ولت DC
• جریان خروجی: 0.5 آمپر برای هر کانال
• نوع خروجی: ترانزیستوری (Transistor Output)
• زمان تأخیر خروجی: 0.15 میلی‌ثانیه
• ایزولاسیون: ایزوله الکتریکی
• قابلیت تشخیص خطا: Diagnostics داخلی
• کاربرد: کنترل سریع تجهیزات صنعتی، سنسورها، رله‌ها، شیرهای برقی و سیستم‌های سیگنالینگ

یکی از ویژگی‌های مهم این ماژول تراکم بالای سیگنال‌ها در یک ماژول واحد است. در پروژه‌های بزرگ که صدها خروجی وجود دارد، استفاده از ماژول‌های 32 کاناله باعث کاهش فضای رک و ساده‌تر شدن طراحی تابلو می‌شود.



• نقش ماژول خروجی دیجیتال در سیستم SIMATIC S7‑400



• تبدیل منطق PLC به سیگنال فیزیکی

در PLC، برنامه کنترلی به صورت منطقی اجرا می‌شود. اما تجهیزات صنعتی به سیگنال الکتریکی نیاز دارند.

فرآیند تبدیل فرمان PLC به خروجی فیزیکی در این ماژول به شکل زیر انجام می‌شود:

• CPU برنامه PLC را اجرا می‌کند.
• وضعیت بیت خروجی در حافظه PLC تعیین می‌شود.
• داده خروجی از طریق Backplane Bus به ماژول SM 422 ارسال می‌شود.
• مدار درایور ترانزیستوری فعال می‌شود.
• ولتاژ 24V DC به ترمینال خروجی اعمال می‌شود.
• تجهیز میدان فعال می‌شود.

این فرآیند در این ماژول با تأخیر بسیار کم 0.15 ms انجام می‌شود که برای کاربردهای سریع بسیار مهم است.



• معماری داخلی ماژول SM 422



• ساختار خروجی ترانزیستوری

بر خلاف ماژول‌های رله‌ای، این مدل از خروجی ترانزیستوری نیمه‌هادی استفاده می‌کند.

در این ساختار، هر کانال شامل اجزای زیر است:

• درایور ترانزیستور قدرت
• مدار حفاظت جریان
• مدار تشخیص خطا
• مدار ایزولاسیون
• فیلتر حذف نویز

ترانزیستور به عنوان یک سوئیچ الکترونیکی سریع عمل می‌کند که می‌تواند با سرعت بسیار بالا قطع و وصل شود.

مزایای این معماری عبارت‌اند از:

• سرعت سوئیچینگ بسیار بالا
• عمر نامحدود (عدم وجود قطعات مکانیکی)
• مصرف انرژی پایین
• مناسب برای سیستم‌های کنترل سریع



• ایزولاسیون الکتریکی

در سیستم‌های صنعتی، نویز الکتریکی یکی از بزرگ‌ترین چالش‌ها است.

این ماژول دارای ایزولاسیون الکتریکی بین مدار PLC و خروجی‌ها است که باعث می‌شود:

• نویز بار به PLC منتقل نشود
• خطاهای الکتریکی محدود شوند
• ایمنی سیستم افزایش یابد
• پایداری سیستم کنترل حفظ شود

این ایزولاسیون معمولاً با اپتوکوپلرهای صنعتی و طراحی لایه‌ای مدارها انجام می‌شود.



• سرعت سوئیچینگ: تاخیر خروجی 0.15 میلی‌ثانیه

• اهمیت زمان پاسخ در سیستم‌های صنعتی

یکی از ویژگی‌های برجسته این ماژول Output Delay برابر با 0.15 ms است.

این مقدار نشان می‌دهد که فاصله زمانی بین فرمان CPU و تغییر وضعیت خروجی بسیار کم است.

چرا این موضوع مهم است؟

در برخی سیستم‌ها سرعت پاسخ نقش حیاتی دارد، مانند:

• ماشین‌آلات بسته‌بندی سریع
• خطوط مونتاژ اتوماتیک
• سیستم‌های رباتیک
• کنترل سروو و محرک‌ها
• تجهیزات تست صنعتی

در چنین سیستم‌هایی تأخیر بالا می‌تواند باعث کاهش دقت فرآیند شود.



• مقایسه با خروجی‌های رله‌ای

برای درک بهتر اهمیت این ویژگی، مقایسه‌ای ساده انجام می‌دهیم:

• خروجی رله‌ای: حدود 10 تا 20 میلی‌ثانیه
• خروجی ترانزیستوری: حدود 0.1 تا 0.5 میلی‌ثانیه

بنابراین این ماژول تقریباً 100 برابر سریع‌تر از خروجی رله‌ای عمل می‌کند.



• سیستم Diagnostics در ماژول SM 422



• چرا قابلیت تشخیص خطا مهم است؟

در سیستم‌های صنعتی بزرگ، توقف ناگهانی تجهیزات می‌تواند هزینه‌های بسیار سنگینی ایجاد کند.

به همین دلیل ماژول 6ES7422-7BL00-0AB0 دارای سیستم Diagnostics داخلی است که می‌تواند وضعیت خروجی‌ها را پایش کند.

این سیستم قادر است خطاهای زیر را تشخیص دهد:

• اتصال کوتاه
• اضافه جریان
• قطع بار
• خطای ماژول
• خطای تغذیه



• ارسال پیام خطا به CPU

وقتی خطایی رخ دهد:

• ماژول آن را تشخیص می‌دهد.
• پیام Diagnostics تولید می‌شود.
• پیام از طریق باس داخلی به CPU ارسال می‌شود.
• CPU می‌تواند آلارم یا واکنش مناسب ایجاد کند.

این ویژگی باعث می‌شود عیب‌یابی سیستم بسیار سریع‌تر انجام شود.



• کاربردهای صنعتی ماژول 6ES7422-7BL00-0AB0



• خطوط تولید و ماشین‌آلات صنعتی

به دلیل سرعت بالا و تعداد کانال زیاد، این ماژول در ماشین‌آلات صنعتی بسیار محبوب است.

نمونه کاربردها:

• کنترل شیرهای برقی
• فعال‌سازی رله‌ها
• کنترل چراغ‌های وضعیت
• فرمان به درایوها
• کنترل تجهیزات پنوماتیک
• مدیریت سیستم‌های هشدار



• صنایع فرآیندی

در صنایع فرآیندی نیز این ماژول کاربرد زیادی دارد.

نمونه صنایع:

• نفت و گاز
• پتروشیمی
• صنایع فولاد
• نیروگاه‌ها
• صنایع غذایی
• سیستم‌های آب و فاضلاب

در این صنایع، PLC باید تعداد زیادی عملگر را به صورت همزمان کنترل کند.



• طراحی مهندسی و ملاحظات نصب



• طراحی منبع تغذیه

با توجه به اینکه هر خروجی 0.5 آمپر جریان دارد، در حالت تئوری اگر همه خروجی‌ها فعال شوند:

32 × 0.5A = 16 آمپر

البته در عمل معمولاً همه خروجی‌ها همزمان در حداکثر جریان کار نمی‌کنند، اما در طراحی تابلو باید منبع تغذیه مناسب در نظر گرفته شود.



• حفاظت در برابر بارهای القایی

بسیاری از تجهیزات صنعتی بار القایی هستند.

نمونه بارهای القایی:

• شیرهای برقی
• رله‌ها
• کنتاکتورها
• موتورهای کوچک

برای حفاظت از خروجی‌ها باید از دیود هرزگرد (Flyback Diode) استفاده شود.

این دیود ولتاژ برگشتی را جذب می‌کند و از آسیب به ترانزیستور جلوگیری می‌کند.



• اصول سیم‌کشی صنعتی

برای عملکرد پایدار سیستم، رعایت اصول زیر ضروری است:

• استفاده از کابل مناسب
• جداسازی کابل قدرت و سیگنال
• استفاده از ترمینال صنعتی
• شماره‌گذاری سیم‌ها
• استفاده از فیوز حفاظتی



• سوالات متداول درباره ماژول 6ES7422-7BL00-0AB0

• این ماژول چند خروجی دارد؟

این ماژول دارای 32 خروجی دیجیتال 24V DC است.

• جریان هر خروجی چقدر است؟

هر کانال می‌تواند 0.5 آمپر جریان تأمین کند.

• زمان پاسخ خروجی چقدر است؟

زمان تأخیر خروجی حدود 0.15 میلی‌ثانیه است که بسیار سریع محسوب می‌شود.

• آیا این ماژول قابلیت تشخیص خطا دارد؟

بله، این ماژول دارای Diagnostics داخلی برای تشخیص خطاهای مختلف است.

• این ماژول در چه PLCهایی استفاده می‌شود؟

این ماژول مخصوص سیستم SIMATIC S7‑400 طراحی شده است.



• جمع‌بندی مهندسی

ماژول Siemens SM 422 مدل 6ES7422-7BL00-0AB0 یکی از پیشرفته‌ترین ماژول‌های خروجی دیجیتال در خانواده SIMATIC S7‑400 محسوب می‌شود. این ماژول با 32 خروجی 24V DC، جریان 0.5 آمپر، سرعت سوئیچینگ بسیار بالا و قابلیت Diagnostics داخلی طراحی شده است.

ترکیب تراکم سیگنال بالا، سرعت پاسخ سریع و قابلیت تشخیص خطا باعث شده این ماژول در پروژه‌های صنعتی پیچیده، خطوط تولید سریع و سیستم‌های کنترلی بزرگ بسیار کاربردی باشد.

در صورت رعایت اصول طراحی تابلو، مدیریت جریان و استفاده از حفاظت مناسب برای بارهای القایی، این ماژول می‌تواند به عنوان یک عنصر بسیار قابل اعتماد در سیستم‌های اتوماسیون صنعتی عمل کند.
