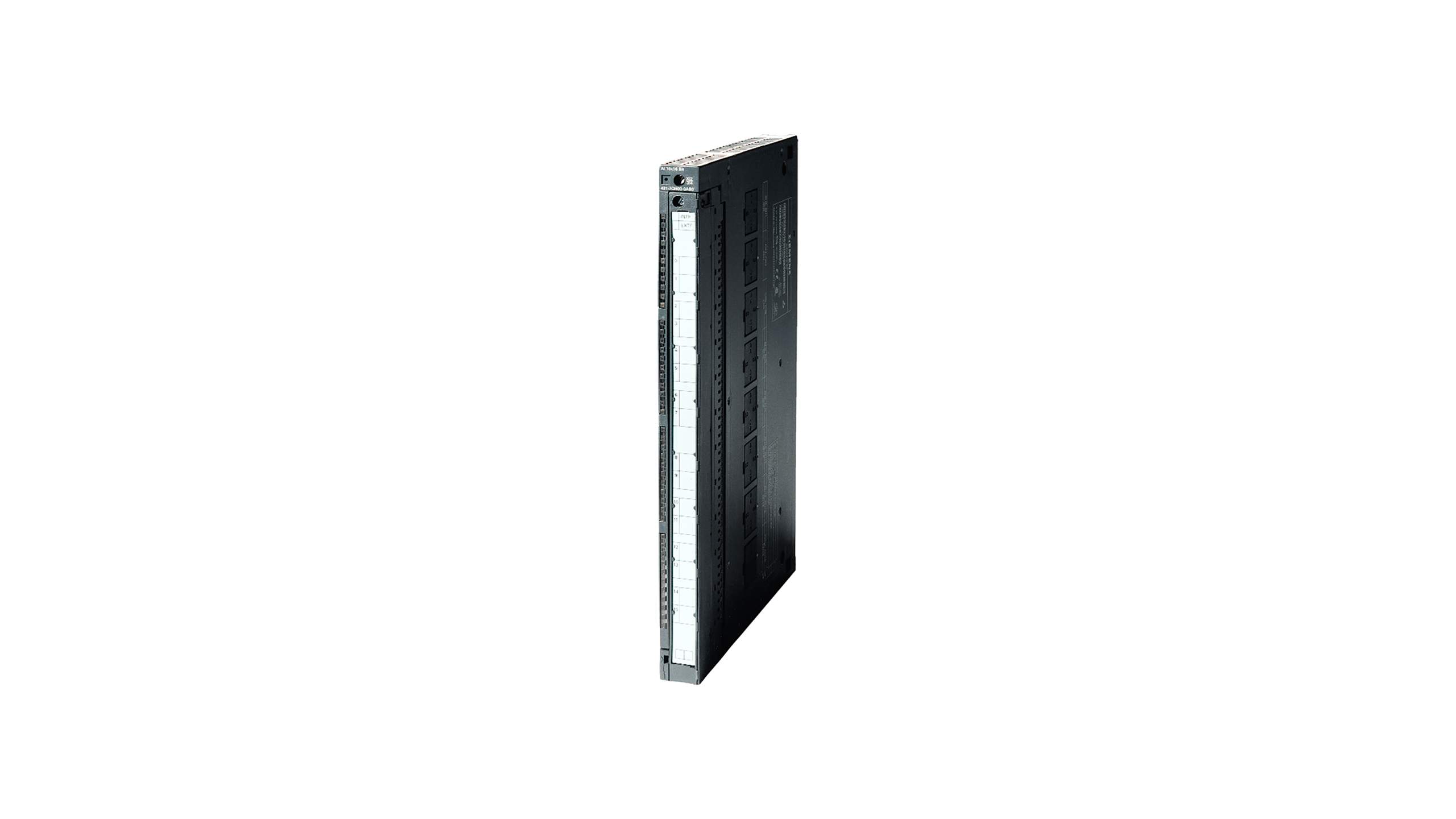

معرفی و بررسی فنی سیگنال ماژول خروجی آنالوگ زیمنس SM 432, 8 AO U/I با کد فنی 6ES7432-1HF00-0AB0

SIMATIC S7-400  خروجی آنالوگ SM 432،

۸ کانال ایزوله با وضوح ۱۳ بیت،

U/I



مهندسی ماژول خروجی آنالوگ زیمنس SM 432 مدل 6ES7432-1HF00-0AB0

در معماری سیستم‌های PLC صنعتی، ورودی‌های آنالوگ چشم سیستم هستند و خروجی‌های آنالوگ دست سیستم. ماژول Siemens SIMATIC S7‑400 SM 432 مدل 6ES7432‑1HF00‑0AB0 دقیقاً در همین نقطه قرار می‌گیرد؛ جایی که سیستم کنترل باید مقادیر محاسبه‌شده را به شکل سیگنال آنالوگ به تجهیزات فرآیندی ارسال کند.

این ماژول یک Analog Output Signal Module برای سیستم SIMATIC S7‑400 است که دارای 8 کانال خروجی آنالوگ ایزوله با وضوح 13 بیت بوده و از سیگنال‌های ولتاژی و جریانی (U/I) پشتیبانی می‌کند. به بیان ساده، CPU مقدار دیجیتال را محاسبه می‌کند و این کارت آن را به سیگنال آنالوگ تبدیل کرده و به تجهیزات میدان ارسال می‌کند.

در بسیاری از فرآیندهای صنعتی، فرمان کنترلی به‌صورت پیوسته (Continuous Control) ارسال می‌شود، نه به شکل صفر و یک. به همین دلیل وجود ماژول‌هایی مثل SM 432 برای کنترل دقیق ولوها، درایوها، اینورترها، دمپرها و سیستم‌های تنظیم فرآیند ضروری است.



• معرفی ماژول SM 432 و شناسنامه فنی



• مشخصات کلیدی محصول

ماژول 6ES7432‑1HF00‑0AB0 یکی از ماژول‌های استاندارد خروجی آنالوگ در سری S7‑400 است که برای تولید سیگنال‌های آنالوگ با دقت صنعتی طراحی شده است.

مشخصات اصلی:

• نام محصول: SIMATIC S7‑400 SM 432 Analog Output
• کد فنی: 6ES7432‑1HF00‑0AB0
• خانواده: SIMATIC S7‑400
• نوع ماژول: Analog Output Signal Module
• تعداد کانال خروجی: 8 کانال
• نوع کانال: ایزوله
• وضوح تبدیل: 13 بیت
• نوع سیگنال خروجی:
  • Voltage (U)
  • Current (I)
• کاربرد: ارسال سیگنال آنالوگ به تجهیزات فرآیندی

وجود 8 کانال مستقل باعث می‌شود این ماژول برای کنترل چندین حلقه فرآیندی در یک رک PLC بسیار مناسب باشد.



• نقش خروجی آنالوگ در سیستم‌های کنترل صنعتی



• تفاوت خروجی دیجیتال و آنالوگ

در سیستم‌های اتوماسیون، خروجی دیجیتال تنها دو حالت دارد:

• روشن
• خاموش

اما بسیاری از تجهیزات صنعتی نیاز به فرمان پیوسته دارند. در اینجا خروجی آنالوگ وارد عمل می‌شود.

نمونه‌هایی از کنترل آنالوگ:

• کنترل سرعت موتور توسط VFD
• کنترل موقعیت Control Valve
• تنظیم توان هیتر صنعتی
• کنترل دبی توسط Flow Controller
• تنظیم فشار در سیستم‌های فرآیندی

در چنین کاربردهایی، سیگنال آنالوگ معمولاً در قالب یکی از استانداردهای زیر ارسال می‌شود:

• 0 تا 10 ولت
• ±10 ولت
• 4 تا 20 میلی‌آمپر

ماژول SM 432 دقیقاً برای تولید این سیگنال‌ها طراحی شده است.



• بررسی سیگنال‌های خروجی U و I



• خروجی ولتاژی (Voltage Output)

در خروجی ولتاژی، مقدار کنترلی به شکل تغییر ولتاژ ارسال می‌شود.

رنج‌های متداول:

• 0 تا 10 ولت
• ±10 ولت
• 1 تا 5 ولت

کاربردهای رایج:

• کنترل اینورترها
• ورودی آنالوگ درایوها
• تجهیزات تست و اندازه‌گیری
• برخی کنترلرهای قدیمی صنعتی

مزایای خروجی ولتاژی:

• سادگی پیاده‌سازی
• سرعت پاسخ بالا
• مناسب برای فاصله‌های کوتاه

اما در محیط‌های صنعتی بزرگ، ولتاژ نسبت به نویز و افت کابل حساس‌تر است.



• خروجی جریانی (Current Output)

سیگنال 4‑20 mA استاندارد طلایی صنعت ابزار دقیق است. این نوع سیگنال در برابر نویز بسیار مقاوم است و می‌تواند در مسیرهای طولانی منتقل شود.

کاربردهای مهم:

• کنترل ولوهای کنترلی
• ارسال Setpoint به کنترلرهای خارجی
• کنترل دبی در سیستم‌های فرآیندی
• ارتباط با ترانسمیترهای هوشمند
• سیستم‌های DCS و SCADA

مزایای خروجی جریانی:

• مصونیت بالا در برابر نویز
• مناسب برای فاصله‌های طولانی
• قابلیت تشخیص قطع سیم
• پایداری بالا در محیط صنعتی

در بسیاری از پروژه‌های فرآیندی، تقریباً تمام خروجی‌های آنالوگ به شکل 4‑20 mA استفاده می‌شوند.



• وضوح 13 بیت در تبدیل دیجیتال به آنالوگ



• مفهوم رزولوشن در خروجی آنالوگ

در ماژول SM 432، تبدیل دیجیتال به آنالوگ با وضوح 13 بیت انجام می‌شود.

این یعنی سیگنال خروجی به 8192 سطح مختلف تقسیم می‌شود.

مزایای رزولوشن 13 بیت:

• تغییرات نرم در سیگنال خروجی
• جلوگیری از رفتار پله‌ای در کنترل
• مناسب برای حلقه‌های PID
• دقت قابل قبول برای اکثر فرآیندهای صنعتی

در بسیاری از سیستم‌های کنترل صنعتی، رزولوشن 13 بیت کاملاً کافی است. زیرا دقت واقعی سیستم معمولاً توسط عوامل دیگری مانند:

• دقت سنسور
• نویز محیط
• کیفیت کابل
• خطای مکانیکی ولو

محدود می‌شود.



• معماری داخلی ماژول SM 432



• فرآیند تبدیل سیگنال

در این ماژول، مسیر تولید سیگنال آنالوگ شامل چند مرحله است:

• CPU مقدار کنترلی را محاسبه می‌کند.
• مقدار دیجیتال به ماژول SM 432 ارسال می‌شود.
• مبدل Digital to Analog Converter (DAC) مقدار را به سیگنال آنالوگ تبدیل می‌کند.
• مدار Conditioning سیگنال را تثبیت و فیلتر می‌کند.
• ایزولاسیون کانال‌ها از انتقال نویز جلوگیری می‌کند.
• سیگنال آنالوگ به تجهیزات میدانی ارسال می‌شود.

این معماری باعث می‌شود سیگنال خروجی پایدار، دقیق و قابل اعتماد باشد.



• اهمیت ایزولاسیون در خروجی‌های آنالوگ

ماژول 6ES7432‑1HF00‑0AB0 دارای 8 کانال ایزوله است.

ایزولاسیون در خروجی آنالوگ اهمیت بسیار زیادی دارد زیرا:

• اختلاف پتانسیل زمین حذف می‌شود
• نویز الکتریکی کاهش می‌یابد
• تجهیزات خارجی از PLC ایزوله می‌شوند
• احتمال آسیب به ماژول کاهش پیدا می‌کند

در پروژه‌هایی مثل نیروگاه، پالایشگاه یا کارخانه فولاد، که کابل‌ها ممکن است ده‌ها متر طول داشته باشند، ایزولاسیون نقش مهمی در پایداری سیگنال دارد.



• نکات مهندسی نصب و سیم‌کشی



• اصول طراحی تابلو برای خروجی آنالوگ

برای استفاده صحیح از ماژول SM 432 باید چند نکته مهم رعایت شود:

• استفاده از کابل شیلددار برای سیگنال آنالوگ
• جداسازی مسیر کابل آنالوگ از کابل قدرت
• اتصال صحیح شیلد به زمین
• استفاده از ترمینال‌های با کیفیت
• رعایت پلاریته در خروجی‌های جریانی
• تست Loop قبل از راه‌اندازی

همچنین توصیه می‌شود در سیستم‌های حساس از ترمینال‌های ایزوله و فیلترهای نویز استفاده شود.



• کاربردهای صنعتی ماژول 6ES7432‑1HF00‑0AB0

این ماژول در بسیاری از فرآیندهای صنعتی برای ارسال فرمان آنالوگ استفاده می‌شود.

کاربردهای رایج:

• کنترل Control Valve
• کنترل سرعت VFD
• تنظیم موقعیت دمپرها
• کنترل توان هیترها
• تنظیم فشار در سیستم‌های فرآیندی
• ارسال Setpoint به کنترلرهای خارجی
• کنترل دبی در سیستم‌های انتقال سیال
• خطوط تولید پیوسته

صنایع هدف:

• نفت و گاز
• پتروشیمی
• نیروگاه
• صنایع فولاد
• سیمان
• صنایع غذایی
• آب و فاضلاب



• سناریوی واقعی در یک حلقه کنترلی

فرض کنید در یک سیستم بخار، باید فشار بویلر کنترل شود.

در این حلقه:

• ترانسمیتر فشار مقدار را اندازه‌گیری می‌کند.
• سیگنال 4‑20 mA به PLC وارد می‌شود.
• CPU الگوریتم PID را اجرا می‌کند.
• خروجی PID به ماژول SM 432 ارسال می‌شود.
• ماژول سیگنال 4‑20 mA تولید می‌کند.
• سیگنال به Control Valve ارسال می‌شود.
• ولو باز یا بسته می‌شود و فشار تنظیم می‌گردد.

در چنین حلقه‌هایی، کیفیت خروجی آنالوگ مستقیماً روی کیفیت کنترل اثر می‌گذارد.



• سوالات متداول

• این ماژول چند خروجی دارد؟

ماژول SM 432 مدل 6ES7432‑1HF00‑0AB0 دارای 8 کانال خروجی آنالوگ ایزوله است.

• چه نوع سیگنال‌هایی را تولید می‌کند؟

سیگنال‌های ولتاژی و جریانی (U/I) مانند 0‑10V و 4‑20mA.

• رزولوشن این ماژول چقدر است؟

رزولوشن تبدیل دیجیتال به آنالوگ 13 بیت است.

• این ماژول در چه PLCهایی استفاده می‌شود؟

در سیستم‌های SIMATIC S7‑400.

• آیا برای کنترل ولو مناسب است؟

بله. یکی از کاربردهای اصلی این ماژول کنترل ولوهای صنعتی با سیگنال 4‑20mA است.



• جمع‌بندی مهندسی

ماژول Siemens SM 432 مدل 6ES7432‑1HF00‑0AB0 یک ماژول خروجی آنالوگ استاندارد و قابل اعتماد برای سیستم‌های SIMATIC S7‑400 است. این کارت با 8 کانال ایزوله، پشتیبانی از خروجی‌های ولتاژی و جریانی و رزولوشن 13 بیت، امکان تولید سیگنال‌های کنترلی دقیق برای تجهیزات صنعتی را فراهم می‌کند.

در سیستم‌های کنترل فرآیند، این ماژول نقش حیاتی در ارسال فرمان به ولوها، درایوها و تجهیزات تنظیمی دارد. طراحی ایزوله، سازگاری با استانداردهای ابزار دقیق و قابلیت استفاده در محیط‌های صنعتی سنگین، آن را به یکی از ماژول‌های پرکاربرد در پروژه‌های اتوماسیون تبدیل کرده است.
