معرفی و بررسی فنی سیستم باندل ریداندانت سری ۱۵۰۰ زیمنس مدل CPU 1518HF system bundle با کد فنی 6ES7500-0JP00-0AB0

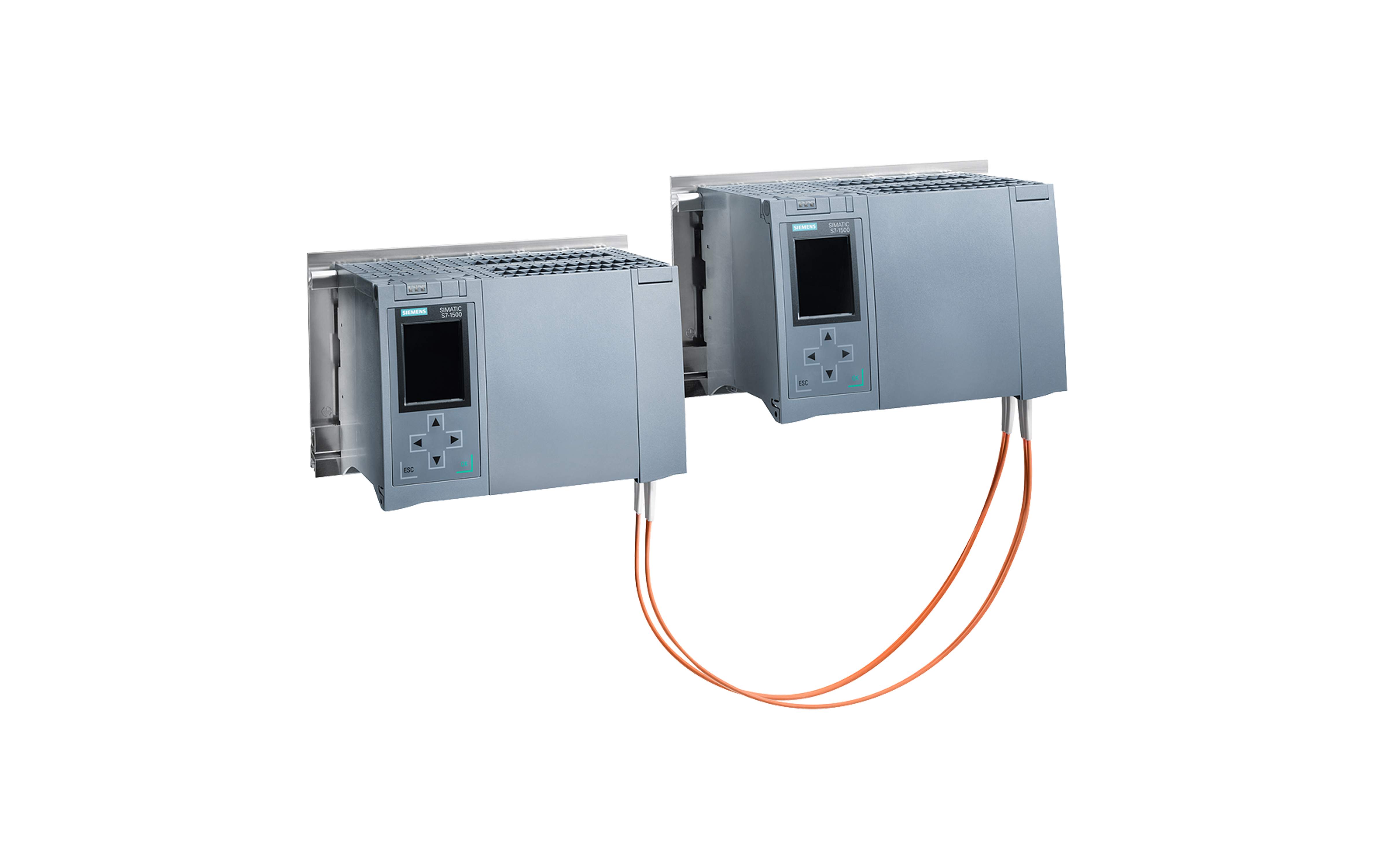

سیستم باندل CPU 1518HF

متشکل از:

۲ عدد CPU 1518HF-4 PN (6ES7518-4JP00-0AB0)

۴ عدد سینک‌ماژول sync modules up to 200 m (6ES7960-1CB00-0AA5)

۲ عدد کابل سینک‌ماژول یک متری sync cables 1 m (6ES7960-1BB00-5AA5)



بررسی تخصصی سیستم باندل ریداندانت Siemens S7-1500H با کد فنی 6ES7500-0JP00-0AB0

مقدمه: وقتی ایمنی عملکردی و تداوم تولید در یک نقطه به هم می‌رسند

در پروژه‌های صنعتی سطح بالا، همیشه یک سؤال کلیدی وجود دارد: آیا سیستم کنترل فقط باید «کار کند»، یا باید در سخت‌ترین شرایط هم بی‌وقفه، قابل اعتماد و ایمن باقی بماند؟ پاسخ این پرسش، تفاوت میان یک PLC معمولی و یک سیستم باندل ریداندانت سری S7-1500HF را مشخص می‌کند. باندل 6ES7500-0JP00-0AB0 دقیقاً برای همین سناریو ساخته شده است؛ جایی که هم High Availability اهمیت دارد و هم Fail-safe بودن منطق کنترلی.

این پکیج، یک راهکار آماده و مهندسی‌شده برای پیاده‌سازی سیستم افزونه است و شامل دو CPU ایمن، ماژول‌های سنکرون‌سازی و کابل‌های ارتباطی اختصاصی می‌شود. نکته مهم اینجاست که این محصول فقط یک مجموعه سخت‌افزاری نیست؛ بلکه یک معماری کنترلی کامل برای پروژه‌هایی است که توقف در آن‌ها هزینه‌بر، خطرناک یا غیرقابل‌قبول است.



اجزای تشکیل‌دهنده باندل 1518HF

• ساختار کلی پکیج

باندل 6ES7500-0JP00-0AB0 از سه بخش اصلی تشکیل شده است:

• ۲ عدد CPU 1518HF-4 PN با کد فنی 6ES7518-4JP00-0AB0
• ۴ عدد Sync Module با کد 6ES7960-1CB00-0AA5
• ۲ عدد Sync Cable یک‌متری با کد 6ES7960-1BB00-5AA5

این ترکیب نشان می‌دهد که زیمنس این بسته را برای ایجاد یک زوج Hot Standby با سطح بالای همگام‌سازی طراحی کرده است. در عمل، شما با دو کنترلر مستقل طرف هستید که از طریق یک مسیر اختصاصی سنکرون‌سازی، وضعیت داخلی خود را پیوسته هماهنگ می‌کنند.



• نقش CPU 1518HF-4 PN در این معماری

مدل 1518HF از خانواده ترکیبی H/F است؛ یعنی هم قابلیت افزونگی و هم قابلیت ایمنی عملکردی را پوشش می‌دهد. این موضوع برای پروژه‌هایی بسیار مهم است که در آن‌ها فقط ادامه کار مهم نیست، بلکه رفتار ایمن در شرایط خطا نیز الزامی است.

ویژگی‌های کلیدی این CPU عبارت‌اند از:

• پشتیبانی از منطق Fail-safe
• مناسب برای معماری‌های High Availability
• قدرت پردازشی بالا برای پروژه‌های پیچیده
• مناسب برای شبکه‌های صنعتی مبتنی بر PROFINET
• پشتیبانی از کنترل همزمان در سیستم‌های افزونه



تحلیل فنی CPU 1518HF-4 PN

• چرا سری 1518 برای سیستم‌های حیاتی انتخاب می‌شود؟

عدد 1518 در خانواده S7-1500 معمولاً به معنای جایگاه بالای پردازشی و ظرفیت بیشتر برای پروژه‌های بزرگ است. در نسخه HF، این ظرفیت با لایه ایمنی ترکیب می‌شود. نتیجه این ترکیب، یک CPU است که برای محیط‌هایی مانند زیر ساخته شده:

• پالایشگاه و پتروشیمی
• نیروگاه
• صنایع دارویی و شیمیایی
• خطوط تولید پیوسته
• سیستم‌های زیرساختی حیاتی
• واحدهای فرایندی با سطح ریسک بالا

در چنین پروژه‌هایی، اگر یک خطا رخ دهد، سیستم نباید فقط به‌سرعت جایگزین شود؛ بلکه باید رفتار ایمن هم حفظ شود. همین‌جا تفاوت HF با H ساده مشخص می‌شود.



• عملکرد ایمنی و دسترس‌پذیری به‌صورت هم‌زمان

CPUهای HF طوری طراحی شده‌اند که می‌توانند هم در منطق افزونه کار کنند و هم در منطق ایمنی. این یعنی مهندس اتوماسیون مجبور نیست دو سیستم جداگانه برای Safety و Redundancy طراحی کند. در نتیجه:

• معماری تابلو ساده‌تر می‌شود
• تعداد سخت‌افزار کاهش می‌یابد
• هماهنگی بین ایمنی و افزونگی بهتر انجام می‌شود
• نگهداری سیستم در بلندمدت آسان‌تر می‌شود



نقش Sync Module و Sync Cable در سیستم باندل

• سینک‌ماژول‌ها؛ ستون فقرات همگام‌سازی

وجود ۴ عدد Sync Module در این باندل نشان می‌دهد که زیمنس برای ارتباط بین دو CPU از یک لایه اختصاصی و بسیار پایدار استفاده کرده است. این ماژول‌ها وظیفه دارند مسیر سنکرون‌سازی سخت‌افزاری را برقرار کنند و وضعیت دو کنترلر را در یک سطح نزدیک به لحظه‌ای هماهنگ نگه دارند.

مزیت‌های اصلی این ساختار:

• کاهش زمان سوئیچ‌اوور
• حفظ یکپارچگی داده‌ها
• افزایش پایداری سیستم در شرایط خطا
• جداسازی ترافیک سنکرون از ترافیک شبکه فرآیند



• کابل‌های 1 متری؛ کوتاه اما حیاتی

دو کابل سینک 1m با کد 6ES7960-1BB00-5AA5 در ظاهر ساده‌اند، اما در عمل نقش بسیار حساسی دارند. این کابل‌ها مسیر فیزیکی انتقال داده‌های همگام‌سازی بین ماژول‌ها را تشکیل می‌دهند. کوتاه بودن کابل مزیت مهمی است، چون:

• افت و تأخیر سیگنال را کاهش می‌دهد
• پایداری ارتباط را بالا می‌برد
• حساسیت سیستم به نویز را کم می‌کند
• نصب داخل رک یا تابلو را ساده‌تر می‌کند



• برد 200 متری؛ انعطاف در جانمایی

ماژول‌های Sync با قابلیت up to 200 m امکان نصب CPUها در دو تابلو یا دو ناحیه مجزا را فراهم می‌کنند. این ویژگی در پروژه‌های حساس یک مزیت واقعی است، چون می‌توان دو کنترلر را از نظر فیزیکی از هم جدا کرد تا ریسک‌های مشترک مثل آتش‌سوزی، رطوبت، ضربه مکانیکی یا خرابی موضعی کاهش یابد.



مزیت‌های مهندسی باندل 1518HF نسبت به CPUهای معمولی

• ترکیب Safety و Redundancy در یک پلتفرم

در بسیاری از پروژه‌ها، مهندسان مجبورند بین PLC ایمن و PLC افزونه یکی را انتخاب کنند یا حتی دو معماری جداگانه بسازند. اما باندل 6ES7500-0JP00-0AB0 این دو دنیا را در یک پلتفرم ادغام می‌کند. این یعنی:

• منطق ایمنی و منطق دسترس‌پذیری در یک ساختار واحد
• کاهش پیچیدگی سیم‌کشی و مهندسی
• افزایش قابلیت اطمینان کل سامانه
• کاهش هزینه نگهداری و راه‌اندازی



• مناسب برای فرآیندهای بدون توقف

سیستم‌های HF برای فرایندهایی ساخته شده‌اند که حتی چند ثانیه توقف هم می‌تواند زیان‌بار باشد. در اینجا، سوئیچ‌اوور بدون شوک یا Bumpless Transfer اهمیت پیدا می‌کند. هدف این است که هنگام خرابی CPU اصلی، CPU دوم بدون ایجاد پرش محسوس در خروجی‌ها کنترل را ادامه دهد.



نکات عملیاتی مهم در طراحی و اجرا

• انتخاب I/Oهای سازگار

اگر قرار است از این باندل به‌صورت حرفه‌ای استفاده شود، باید از ماژول‌های I/O سازگار با معماری ایمن و ریداندانت بهره برد. انتخاب I/Oهای نامناسب می‌تواند مزیت‌های کل سیستم را تضعیف کند. در پروژه‌های بزرگ، معمولاً استفاده از Remote I/Oهای مناسب Safety و Redundancy توصیه می‌شود.



• طراحی شبکه PROFINET

با توجه به ماهیت سیستم، شبکه PROFINET باید از ابتدا مهندسی شود. بهتر است:

• شبکه کنترل از شبکه مانیتورینگ جدا شود
• توپولوژی رینگ یا ساختار مقاوم در برابر خطا در نظر گرفته شود
• ترافیک HMI و SCADA از ترافیک کنترلی تفکیک شود
• زمان‌بندی ارتباطی با بار پردازشی CPU سازگار باشد



• تست سوئیچ‌اوور و سناریوی خطا

یک سیستم افزونه فقط روی کاغذ قدرتمند نیست. باید در مرحله FAT و SAT سناریوهای زیر آزمایش شوند:

• قطع تغذیه یکی از CPUها
• قطع مسیر سنکرون
• خطای ارتباطی در شبکه فرآیند
• رفتار سیستم هنگام بازگشت CPU معیوب
• صحت حفظ داده‌های حیاتی و ایمنی



کاربردهای صنعتی پیشنهادی

• این باندل برای چه پروژه‌هایی ایده‌آل است؟

• خطوط تولید پیوسته با حساسیت بالا
• سیستم‌های ایمنی فرایندی
• صنایع نفت، گاز و پتروشیمی
• تصفیه‌خانه‌ها و تأسیسات زیرساختی
• نیروگاه‌ها و سیستم‌های Utility
• واحدهایی که ترکیب Safety + Redundancy لازم دارند



• چه زمانی انتخاب آن منطقی نیست؟

اگر پروژه شما ساده، کم‌ریسک و بدون نیاز به افزونگی یا ایمنی عملکردی است، این باندل احتمالاً بیش از نیاز شماست. این محصول برای پروژه‌های حرفه‌ای و حیاتی طراحی شده، نه برای کنترل‌های عمومی و سبک.



سوالات متداول

• تفاوت CPU 1518HF با CPU 1518H چیست؟

مدل HF علاوه بر قابلیت افزونگی، از منطق ایمنی عملکردی نیز پشتیبانی می‌کند؛ در حالی که H بیشتر بر High Availability تمرکز دارد.



• آیا این باندل برای سیستم‌های Safety مناسب است؟

بله، دقیقاً برای همین منظور طراحی شده است و در پروژه‌هایی که ایمنی و تداوم هم‌زمان لازم است، انتخاب بسیار قدرتمندی محسوب می‌شود.



• نقش Sync Module چیست؟

Sync Module مسیر سخت‌افزاری سنکرون‌سازی بین دو CPU را فراهم می‌کند و پایه اصلی عملکرد Hot Standby در این باندل است.



• آیا می‌توان دو CPU را در فاصله زیاد نصب کرد؟

بله، با استفاده از Sync Moduleها امکان جانمایی تا 200 متر وجود دارد، البته با رعایت شرایط طراحی و نصب زیمنس.



• جمع‌بندی مهندسی

سیستم باندل ریداندانت 6ES7500-0JP00-0AB0 با دو CPU 1518HF-4 PN، چهار Sync Module و دو کابل سنک، یک راهکار سطح‌بالا برای پروژه‌هایی است که هم ایمنی عملکردی و هم تداوم بی‌وقفه عملیات را می‌طلبند. این باندل فقط یک مجموعه سخت‌افزار نیست؛ یک معماری قابل‌اعتماد برای صنایع حیاتی است. اگر پروژه شما در کلاس زیرساختی، فرایندی یا ایمنی قرار دارد، این محصول دقیقاً در نقطه‌ای قرار می‌گیرد که مهندسی پیشرفته و قابلیت اطمینان واقعی به هم می‌رسند.
