معرفی و بررسی فنی سی پی یو سری ۱۵۰۰ زیمنس مدل CPU 1511-1 PN با کد فنی 6ES7511-1AL03-0AB0

ورک مموری ۳۰۰ کیلوبایت برای برنامه و ۱ مگابایت برای اطلاعات

پورت‌ها : یک پورت PROFINET IRT با سوئيچ دو پورت



بررسی تخصصی CPU 1511-1 PN زیمنس با کد فنی 6ES7511-1AL03-0AB0

معرفی CPU 1511-1 PN در خانواده SIMATIC S7-1500

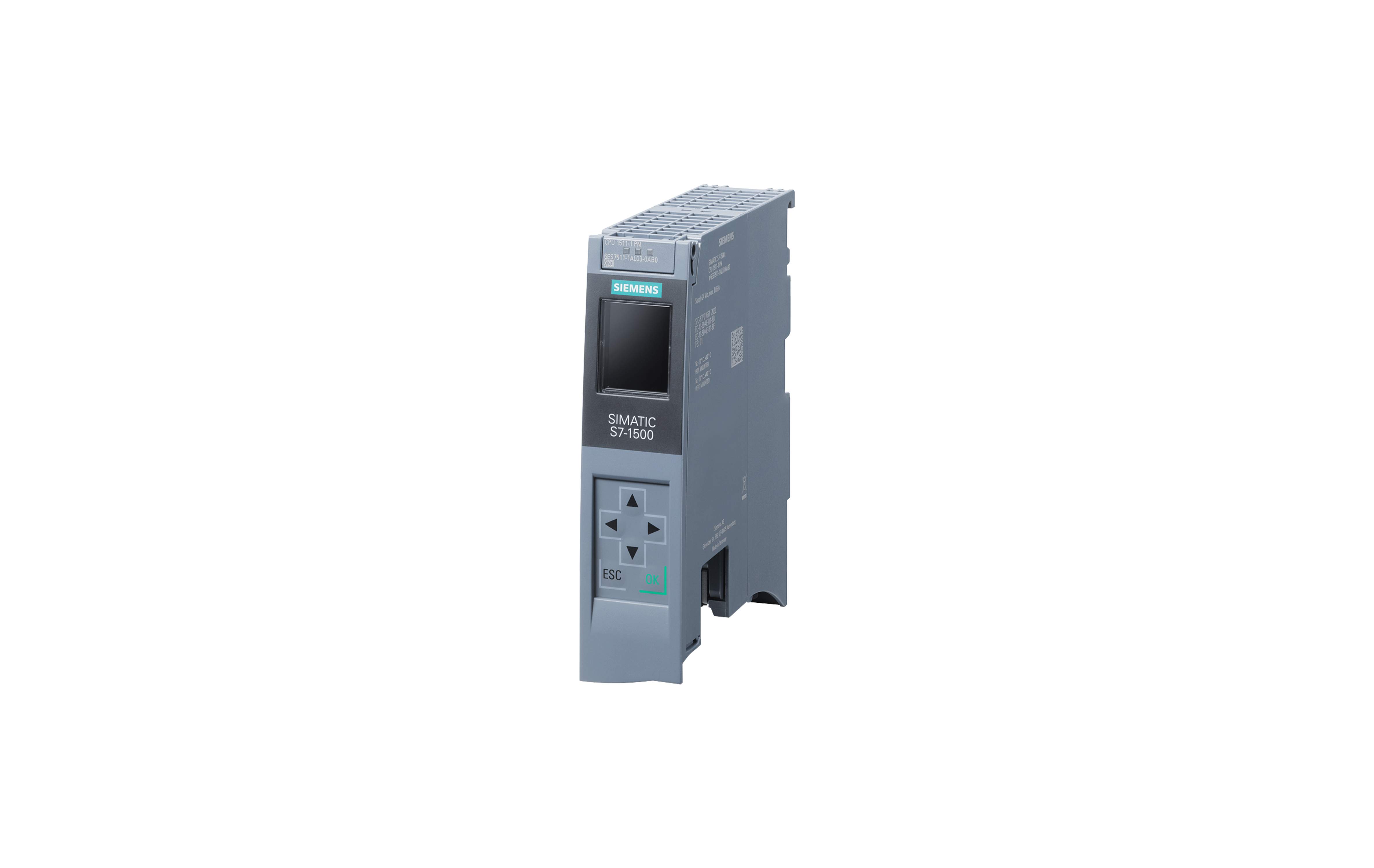

پردازنده CPU 1511-1 PN با کد فنی 6ES7511-1AL03-0AB0 یکی از مدل‌های مهم و به‌روزشده در خانواده SIMATIC S7-1500 زیمنس است؛ خانواده‌ای که برای کنترل صنعتی مدرن، شبکه‌پذیری قدرتمند، عیب‌یابی ساختاریافته و یکپارچگی کامل با TIA Portal طراحی شده است. این CPU در رده پردازنده‌های استاندارد S7-1500 قرار می‌گیرد و برای پروژه‌هایی مناسب است که به کنترل دقیق، حافظه برنامه بیشتر، ارتباط PROFINET پایدار و توسعه‌پذیری مهندسی نیاز دارند.

نکته مهم درباره این نسخه، افزایش ظرفیت Work Memory for Program به 300 کیلوبایت است. این ارتقا نسبت به نسخه‌های قدیمی‌تر، دست مهندس طراح را برای نوشتن برنامه‌های ساختاریافته‌تر، استفاده از Function Blockهای بیشتر، توسعه منطق‌های کنترلی پیچیده‌تر و پیاده‌سازی استانداردهای نرم‌افزاری در پروژه بازتر می‌کند.

در کنار این حافظه برنامه، CPU دارای 1 مگابایت Work Memory for Data است که برای مدیریت دیتابلاک‌ها، متغیرهای فرآیندی، ساختارهای داده، Recipeها، مقادیر کالیبراسیون، بافرهای ارتباطی و اطلاعات عملیاتی ماشین استفاده می‌شود. از منظر مهندسی، این تفکیک حافظه میان برنامه و داده یک امتیاز جدی است؛ زیرا باعث می‌شود معماری نرم‌افزار PLC منظم‌تر، قابل نگهداری‌تر و قابل توسعه‌تر باشد.



مشخصات فنی کلیدی CPU 1511-1 PN کد 6ES7511-1AL03-0AB0

• اطلاعات اصلی محصول

CPU زیمنس مدل 1511-1 PN با کد 6ES7511-1AL03-0AB0 برای کاربردهای کنترلی متوسط طراحی شده و بین کنترلرهای کامپکت و CPUهای قدرتمندتر سری S7-1500 قرار می‌گیرد. این مدل انتخابی هوشمندانه برای ماشین‌سازها، تابلو‌سازها و واحدهای صنعتی است که به کنترل مطمئن، شبکه صنعتی استاندارد و امکانات تشخیصی پیشرفته نیاز دارند.

ویژگی‌های اصلی این CPU عبارت‌اند از:

• برند: Siemens
• خانواده: SIMATIC S7-1500
• مدل: CPU 1511-1 PN
• کد فنی: 6ES7511-1AL03-0AB0
• حافظه برنامه: 300KB
• حافظه داده: 1MB
• رابط ارتباطی: یک اینترفیس PROFINET IRT
• ساختار پورت: سوئیچ داخلی دو پورت
• محیط مهندسی: TIA Portal
• کاربرد اصلی: کنترل ماشین، خطوط تولید، سیستم‌های اتوماسیون صنعتی متوسط
• رده عملکردی: CPU استاندارد با قابلیت ارتباط صنعتی Real-Time



• تفاوت مهم نسخه AL03 با نسخه‌های قدیمی‌تر

در پروژه‌های واقعی، افزایش حافظه برنامه از 150KB به 300KB فقط یک عدد روی دیتاشیت نیست؛ این یعنی فضای بیشتر برای معماری نرم‌افزاری تمیزتر. در بسیاری از پروژه‌ها، برنامه PLC در ابتدا ساده به نظر می‌رسد، اما با اضافه شدن آلارم‌ها، مدهای کاری، اینترلاک‌ها، روتین‌های سرویس، لاگیک ایمنی عملیاتی غیر-Safety، ارتباط HMI و پروتکل‌های تبادل داده، حجم برنامه سریع رشد می‌کند.

حافظه برنامه 300KB به مهندس اجازه می‌دهد:

• برنامه را ماژولارتر بنویسد.
• از FB و Instance DBهای ساختاریافته بیشتر استفاده کند.
• منطق‌های تکراری را استانداردسازی کند.
• عیب‌یابی و توسعه آینده را ساده‌تر کند.
• برای تغییرات بعدی پروژه حاشیه اطمینان بیشتری داشته باشد.



تحلیل Work Memory؛ چرا 300KB برنامه اهمیت دارد؟

• نقش حافظه برنامه در ساختار نرم‌افزار PLC

در CPUهای سری S7-1500، حافظه کاری برنامه محلی است که کد اجرایی برنامه پس از دانلود در آن اجرا می‌شود. این کد می‌تواند شامل OBها، FCها، FBها، توابع تکنولوژیک، منطق‌های کنترلی، ارتباطات، آلارم‌ها و ساختارهای پردازشی باشد.

وقتی حافظه برنامه محدود باشد، مهندس ناچار می‌شود برنامه را فشرده‌تر، کمتر ماژولار و گاهی سخت‌تر برای نگهداری طراحی کند. اما در مدل 6ES7511-1AL03-0AB0، وجود 300KB حافظه برنامه کمک می‌کند برنامه با نگاه مهندسی و نه صرفاً با نگاه صرفه‌جویی در حافظه نوشته شود.

این موضوع در پروژه‌هایی مثل موارد زیر بسیار مهم است:

• ماشین‌آلات چند ایستگاهی
• خطوط مونتاژ نیمه‌اتوماتیک
• سیستم‌های بسته‌بندی با چند مد کاری
• کنترل نوار نقاله‌های چندبخشی
• دستگاه‌های تست صنعتی
• سیستم‌های دوزینگ و فرآیندی کوچک تا متوسط
• پروژه‌های دارای HMI با آلارم‌ها و Recipeهای متعدد



• حافظه داده 1MB و مدیریت اطلاعات فرآیندی

در کنار حافظه برنامه، 1 مگابایت حافظه داده برای ذخیره و پردازش متغیرهای عملیاتی در اختیار CPU قرار دارد. در معماری مدرن اتوماسیون، داده فقط چند بیت ورودی و خروجی نیست؛ بلکه شامل وضعیت ماشین، شمارنده‌ها، مقادیر تنظیمی، پارامترهای تولید، داده‌های کیفیت، آلارم‌ها و ساختارهای ارتباطی است.

مواردی که از حافظه داده استفاده می‌کنند عبارت‌اند از:

• دیتابلاک‌های Instance برای FBها
• دیتابلاک‌های Global برای پارامترهای ماشین
• آرایه‌های ثبت داده و بافر موقت
• Recipeهای تولید
• مقادیر Setpoint و Actual Value
• ساختارهای ارتباطی برای HMI و سیستم‌های بالادستی
• داده‌های تشخیصی و وضعیت عملکردی

از منظر طراحی، ترکیب 300KB Program Memory و 1MB Data Memory باعث می‌شود CPU 1511-1 PN نسخه AL03 برای پروژه‌های متوسط، یک نقطه تعادل بسیار جذاب میان هزینه، قابلیت و توسعه‌پذیری باشد.



ارتباط صنعتی با PROFINET IRT و سوئیچ دو پورت داخلی

• PROFINET IRT؛ ارتباط deterministic برای کنترل دقیق

این CPU دارای یک اینترفیس PROFINET IRT است. عبارت IRT مخفف Isochronous Real Time است و به ارتباطی اشاره دارد که در آن تبادل داده‌ها با زمان‌بندی بسیار دقیق و قابل پیش‌بینی انجام می‌شود. در اتوماسیون صنعتی، پیش‌بینی‌پذیری گاهی از سرعت خام مهم‌تر است. یعنی مهم نیست فقط داده سریع برسد؛ مهم این است که همیشه در زمان مشخص، با جیتر بسیار کم و قابل اتکا برسد.

در کاربردهایی مثل کنترل محور، سنکرون‌سازی درایوها، I/O توزیع‌شده سریع و ماشین‌های سیکلیک، PROFINET IRT ارزش مهندسی بالایی دارد. این قابلیت کمک می‌کند ارتباط میان PLC، درایو، Remote I/O و تجهیزات فیلدی با رفتار زمانی پایدار انجام شود.

کاربردهای رایج PROFINET IRT:

• ارتباط با درایوهای صنعتی زیمنس و سرووها
• اتصال به ET 200 برای I/O توزیع‌شده
• کنترل ماشین‌های با سیکل سریع
• کاهش تأخیر و Jitter در ارتباطات Real-Time
• هماهنگی بهتر میان PLC و تجهیزات شبکه



• مزیت سوئیچ داخلی دو پورت

وجود سوئیچ دو پورت داخلی در CPU 1511-1 PN یک مزیت عملیاتی عالی است. این ویژگی اجازه می‌دهد تجهیزات PROFINET به‌صورت خطی به یکدیگر متصل شوند، بدون اینکه الزاماً برای هر انشعاب کوچک به سوئیچ صنعتی خارجی نیاز باشد.

مزایای مهندسی سوئیچ دو پورت:

• کاهش تعداد تجهیزات داخل تابلو
• ساده‌تر شدن کابل‌کشی PROFINET
• امکان اجرای توپولوژی Line
• کاهش هزینه نصب
• مناسب برای ماشین‌آلات ماژولار
• تسهیل توسعه مرحله‌ای شبکه

البته باید توجه کرد که در طراحی شبکه‌های صنعتی، توپولوژی خطی همیشه بهترین انتخاب نیست. در ماشین‌های حساس، خطوط بزرگ یا شبکه‌هایی که توقف یک کابل می‌تواند چند تجهیز را از دسترس خارج کند، استفاده از توپولوژی ستاره‌ای، MRP یا سوئیچ‌های مدیریتی صنعتی باید بررسی شود.



جایگاه CPU 1511-1 PN در طراحی ماشین و خطوط تولید

• مناسب برای ماشین‌سازها و پروژه‌های متوسط

مدل 6ES7511-1AL03-0AB0 برای پروژه‌هایی طراحی شده که نیاز به CPU قدرتمندتر از S7-1200 دارند، اما هنوز به پردازنده‌های سنگین‌تر مثل CPU 1513، 1515 یا 1516 احتیاج ندارند. این دقیقاً همان نقطه‌ای است که در بسیاری از ماشین‌آلات صنعتی دیده می‌شود: منطق کنترل پیچیده‌تر شده، ارتباطات بیشتر شده، HMI غنی‌تر شده، اما پروژه هنوز در ابعاد متوسط است.

سناریوهای مناسب استفاده:

• ماشین‌آلات بسته‌بندی
• سیستم‌های Pick & Place سبک
• خطوط مونتاژ قطعات
• کنترل نوار نقاله‌های هوشمند
• ماشین‌های تست و اندازه‌گیری
• تابلوهای کنترل پمپ و فرآیند
• ایستگاه‌های تولید نیمه‌اتوماتیک
• کنترل سلول‌های صنعتی کوچک



• توسعه‌پذیری با ماژول‌های S7-1500

یکی از جذابیت‌های خانواده S7-1500، تنوع بالای ماژول‌ها و امکان توسعه ساختار سیستم است. CPU 1511-1 PN می‌تواند با ماژول‌های مختلف سیگنال، ارتباطی و تکنولوژیک ترکیب شود و یک رک کنترلی کامل بسازد.

در طراحی سیستم می‌توان از موارد زیر استفاده کرد:

• ماژول‌های ورودی دیجیتال DI
• ماژول‌های خروجی دیجیتال DO
• ماژول‌های ورودی/خروجی آنالوگ AI/AO
• ماژول‌های ارتباطی برای پروتکل‌های خاص
• ماژول‌های تکنولوژیک برای شمارش، اندازه‌گیری و کنترل موقعیت
• Remote I/Oهای ET 200 روی شبکه PROFINET



نکات اجرایی نصب، راه‌اندازی و نگهداری

• الزام استفاده از SIMATIC Memory Card

در CPUهای سری S7-1500، استفاده از SIMATIC Memory Card الزامی است. این نکته در خرید و راه‌اندازی بسیار مهم است، چون بدون کارت حافظه مناسب، CPU عملاً وارد وضعیت آماده‌به‌کار عملیاتی نمی‌شود. کارت حافظه محل ذخیره پروژه، پیکربندی سخت‌افزار، بلوک‌ها و اطلاعات مورد نیاز راه‌اندازی است.

توصیه مهندسی:

• ظرفیت کارت حافظه را فقط بر اساس حداقل پروژه انتخاب نکنید.
• برای توسعه‌های آینده حاشیه در نظر بگیرید.
• از کارت‌های اصلی و سازگار زیمنس استفاده کنید.
• قبل از تعویض CPU، وضعیت و محتوای کارت بررسی شود.



• Diagnostics، نمایشگر و عیب‌یابی سریع

خانواده S7-1500 از نظر Diagnostics یکی از جذاب‌ترین نسل‌های PLC زیمنس است. نمایشگر جلویی CPU، LEDهای وضعیت، وب‌سرور داخلی و Diagnostics در TIA Portal کمک می‌کنند خطاها سریع‌تر و با دقت بیشتری شناسایی شوند.

در میدان، این قابلیت‌ها واقعاً نجات‌دهنده‌اند؛ چون همیشه لپ‌تاپ مهندسی آماده نیست و همیشه فرصت تحلیل طولانی وجود ندارد. نمایشگر CPU می‌تواند اطلاعاتی مثل وضعیت شبکه، آدرس IP، خطاهای ماژول، وضعیت Run/Stop و Diagnostics را در اختیار تیم نگهداری قرار دهد.

نکات مهم راه‌اندازی:

• IP Address و Device Name در PROFINET دقیق تنظیم شود.
• توپولوژی شبکه در TIA Portal مستند شود.
• Diagnostics فعال و قابل مشاهده باشد.
• Firmware CPU و ماژول‌ها با نسخه TIA Portal سازگار باشد.
• آلارم‌ها و پیام‌های HMI با Diagnostic Buffer هم‌راستا طراحی شوند.



مقایسه کاربردی با نسخه 6ES7511-1AK02-0AB0

• چرا نسخه AL03 انتخاب بهتری برای پروژه‌های جدید است؟

نسخه 6ES7511-1AL03-0AB0 با حافظه برنامه 300KB نسبت به نسخه قدیمی‌تر 6ES7511-1AK02-0AB0 که دارای 150KB حافظه برنامه است، فضای بیشتری برای توسعه نرم‌افزار فراهم می‌کند. حافظه داده در هر دو مدل 1MB است، اما در پروژه‌های واقعی معمولاً محدودیت ابتدا در بخش برنامه خود را نشان می‌دهد؛ مخصوصاً زمانی که برنامه ساختاریافته، ماژولار و همراه با آلارم‌ها، مدهای کاری و ارتباطات گسترده نوشته شود.

دلایل انتخاب نسخه AL03:

• مناسب‌تر برای پروژه‌های جدید
• ظرفیت برنامه دو برابر نسبت به نسخه 150KB
• حاشیه بهتر برای توسعه آینده
• کاهش احتمال محدودیت حافظه در فاز Commissioning
• امکان پیاده‌سازی استانداردهای برنامه‌نویسی تمیزتر



سوالات متداول درباره CPU 1511-1 PN کد 6ES7511-1AL03-0AB0

• کد فنی دقیق این CPU چیست؟

کد فنی این محصول 6ES7511-1AL03-0AB0 است و مربوط به پردازنده CPU 1511-1 PN از خانواده SIMATIC S7-1500 زیمنس می‌باشد.

• حافظه کاری CPU 1511-1 PN نسخه AL03 چقدر است؟

این مدل دارای 300KB حافظه کاری برای برنامه و 1MB حافظه کاری برای داده‌ها است.

• این CPU چند پورت شبکه دارد؟

این CPU دارای یک اینترفیس PROFINET IRT با سوئیچ داخلی دو پورت است؛ یعنی از نظر فیزیکی دو پورت RJ45 برای اتصال خطی تجهیزات شبکه در اختیار کاربر قرار می‌دهد.

• آیا CPU 1511-1 PN برای Motion Control مناسب است؟

بله، برای کاربردهای Motion Control سبک تا متوسط و ارتباط با درایوها از طریق PROFINET مناسب است، به‌ویژه زمانی که به ارتباط Real-Time و زمان‌بندی دقیق نیاز باشد.

• آیا برای راه‌اندازی این CPU کارت حافظه لازم است؟

بله، CPUهای سری S7-1500 برای کارکرد صحیح به SIMATIC Memory Card نیاز دارند و این کارت باید در زمان راه‌اندازی در CPU نصب باشد.

• این مدل برای چه پروژه‌هایی مناسب‌تر است؟

برای ماشین‌آلات متوسط، خطوط بسته‌بندی، نوار نقاله‌های هوشمند، سیستم‌های تست، تابلوهای کنترل صنعتی و پروژه‌هایی که به حافظه برنامه بیشتر از نسخه‌های قدیمی‌تر نیاز دارند مناسب است.



جمع‌بندی مهندسی

پردازنده CPU 1511-1 PN زیمنس با کد فنی 6ES7511-1AL03-0AB0 یک کنترلر صنعتی قابل‌اعتماد، به‌روز و خوش‌تعادل در خانواده SIMATIC S7-1500 است. وجود 300KB حافظه برنامه در کنار 1MB حافظه داده، این CPU را برای پروژه‌هایی مناسب می‌کند که به منطق کنترلی ساختاریافته، توسعه‌پذیری نرم‌افزاری و مدیریت داده‌های فرآیندی نیاز دارند.

از طرف دیگر، رابط PROFINET IRT با سوئیچ دو پورت داخلی باعث می‌شود این پردازنده در شبکه‌های صنعتی Real-Time عملکردی پایدار و دقیق داشته باشد. برای ماشین‌سازها، مهندسان اتوماسیون و طراحان تابلو، این مدل یک انتخاب حرفه‌ای برای پروژه‌های متوسط و قابل توسعه است؛ مخصوصاً زمانی که هدف، ساخت سیستمی پایدار، قابل عیب‌یابی و آماده برای آینده باشد.
