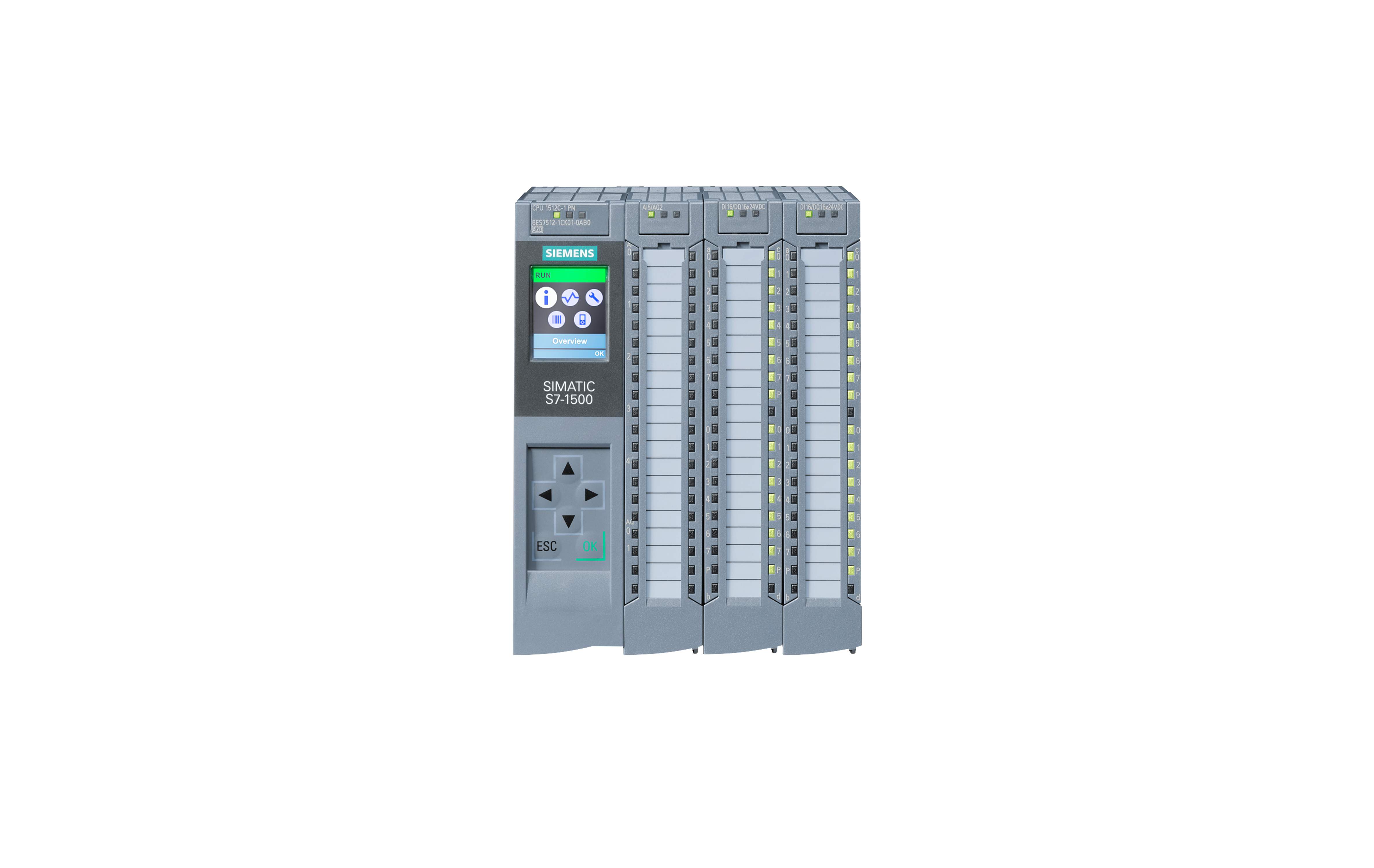

معرفی و بررسی فنی سی پی یو کامپکت سری ۱۵۰۰ زیمنس مدل CPU 1512C-1 PN با کد فنی 6ES7512-1CM03-0AB0

ورک مموری ۴۰۰ کیلوبایتی برای برنامه و ۲ مگابایت برای اطلاعات

۱۶ ورودی دیجیتال, ۱۶ خروجی دیجیتال, ۵ ورودی آنالوگ, ۲ خروجی آنالوگ, ۶ عدد شمارنده (high speed), ۴ عدد خروجی PTO/PWM/frequency

پورت‌ها : یک پورت PROFINET IRT با سوئيچ دو پورت



بررسی تخصصی CPU 1512C-1 PN زیمنس با کد فنی 6ES7512-1CM03-0AB0

مقدمه: CPU کامپکت با حافظه بالاتر برای ماشین‌سازی دقیق‌تر

در انتخاب PLC برای یک ماشین صنعتی، فقط تعداد ورودی و خروجی مهم نیست. گاهی پروژه از نظر تعداد سیگنال‌ها متوسط است، اما از نظر منطق کنترلی، ارتباط با HMI، ساختار Recipe، آلارم‌ها، داده‌های فرآیندی و بلوک‌های استاندارد نرم‌افزاری به فضای بیشتری نیاز دارد. در چنین سناریویی، CPU 1512C-1 PN زیمنس با کد فنی 6ES7512-1CM03-0AB0 یک گزینه بسیار قابل‌توجه از خانواده SIMATIC S7-1500 Compact CPU است.

این مدل با ۴۰۰ کیلوبایت Work Memory برای برنامه و ۲ مگابایت Work Memory برای اطلاعات نسبت به بسیاری از CPUهای کامپکت پایه، ظرفیت نرم‌افزاری بالاتری ارائه می‌دهد. نکته مهندسی مهم این است که این CPU در کنار حافظه مناسب، مجموعه‌ای از I/O داخلی را نیز در اختیار قرار می‌دهد: ۱۶ ورودی دیجیتال، ۱۶ خروجی دیجیتال، ۵ ورودی آنالوگ، ۲ خروجی آنالوگ، ۶ شمارنده High Speed و ۴ خروجی PTO/PWM/Frequency.

بنابراین 6ES7512-1CM03-0AB0 برای ماشین‌هایی مناسب است که به برنامه‌نویسی ساختاریافته، قابلیت‌های تشخیصی پیشرفته‌تر، کنترل آنالوگ، شمارش پالس سریع و خروجی فرکانس نیاز دارند، اما تعداد نقاط دیجیتال آن‌ها در سطح متوسط باقی می‌ماند. این دقیقاً همان جایی است که مهندس اتوماسیون می‌تواند به‌جای بزرگ‌کردن بی‌دلیل سخت‌افزار، یک CPU کامپکت اما خوش‌ظرفیت انتخاب کند.

از نظر ارتباط صنعتی نیز وجود یک پورت PROFINET IRT با سوئیچ داخلی دو پورت باعث می‌شود این CPU به‌راحتی در شبکه‌های ماشین‌سازی مدرن قرار بگیرد و با HMI، درایو، Remote I/O و تجهیزات PROFINET تبادل داده کند.



مشخصات فنی CPU 1512C-1 PN با کد 6ES7512-1CM03-0AB0

• شناسنامه فنی محصول

مدل CPU 1512C-1 PN با کد فنی 6ES7512-1CM03-0AB0 یکی از CPUهای کامپکت سری 1500 زیمنس است. حرف C نشان‌دهنده Compact بودن تجهیز است؛ یعنی پردازنده، I/O داخلی و قابلیت‌های تکنولوژی در یک واحد سخت‌افزاری یکپارچه شده‌اند.

مشخصات کلیدی این CPU عبارت‌اند از:

• برند: Siemens
• خانواده: SIMATIC S7-1500
• نوع تجهیز: Compact CPU
• مدل: CPU 1512C-1 PN
• کد فنی: 6ES7512-1CM03-0AB0
• حافظه کاری برنامه: 400KB
• حافظه کاری اطلاعات: 2MB
• ورودی دیجیتال داخلی: 16 کانال
• خروجی دیجیتال داخلی: 16 کانال
• ورودی آنالوگ داخلی: 5 کانال
• خروجی آنالوگ داخلی: 2 کانال
• شمارنده سرعت بالا: 6 عدد High-Speed Counter
• خروجی سرعت بالا: 4 عدد PTO/PWM/Frequency
• ارتباط صنعتی: 1x PROFINET IRT با سوئیچ دو پورت
• محیط مهندسی: TIA Portal / STEP 7



• جایگاه این مدل در خانواده S7-1500 Compact

در مقایسه با مدل‌هایی که I/O دیجیتال بیشتری دارند اما حافظه کمتری ارائه می‌دهند، این نسخه بیشتر برای پروژه‌هایی جذاب است که در آن‌ها عمق نرم‌افزار از تعداد سیگنال‌ها مهم‌تر است. به بیان دقیق‌تر، این CPU برای ماشین‌هایی مناسب است که شاید 16 ورودی و 16 خروجی دیجیتال برایشان کافی باشد، اما برنامه شامل لایه‌های منطقی متعدد، داده‌های تنظیمی، ساختارهای HMI، Recipeهای چندگانه و Diagnostic پیشرفته است.

در معماری S7-1500، چنین انتخابی یعنی تمرکز بر کیفیت نرم‌افزار و قابلیت توسعه آینده، بدون از دست دادن مزیت کامپکت بودن.



تحلیل حافظه کاری؛ 400KB برنامه و 2MB داده

• حافظه برنامه 400KB؛ مناسب برای بلوک‌های استاندارد و منطق چندلایه

ظرفیت ۴۰۰ کیلوبایت برای برنامه در CPU 6ES7512-1CM03-0AB0 یک فضای ارزشمند برای برنامه‌نویسی حرفه‌ای فراهم می‌کند. این مقدار حافظه به مهندس اجازه می‌دهد منطق ماشین را به شکل ماژولار، قابل نگهداری و قابل توسعه بنویسد.

در پروژه‌های واقعی، حافظه برنامه صرف بخش‌های زیر می‌شود:

• بلوک‌های FB برای موتور، شیر، محور و سنسور
• FCهای پردازش سیگنال و محاسبات مهندسی
• منطق Sequence چندمرحله‌ای
• مدیریت Modeهای کاری مانند Auto، Manual، Jog و Service
• بلوک‌های آلارم و Diagnostic
• ارتباط HMI و مدیریت دسترسی اپراتور
• الگوریتم‌های Scaling، Filtering و Limit Checking
• کنترل HSC و خروجی‌های PTO/PWM/Frequency

مزیت اصلی حافظه 400KB این است که برنامه‌نویس مجبور نیست منطق را بیش از حد فشرده یا غیرخوانا بنویسد. در ماشین‌سازی صنعتی، خوانایی برنامه یک موضوع لوکس نیست؛ مستقیماً روی عیب‌یابی، زمان راه‌اندازی و پایداری تولید اثر می‌گذارد.



• حافظه اطلاعات 2MB؛ فضای کافی برای Recipe و Diagnostic

حافظه ۲ مگابایت برای اطلاعات در این CPU، برای یک کنترلر کامپکت ظرفیت بسیار خوبی محسوب می‌شود. این فضا می‌تواند برای داده‌های تنظیمی، ساختارهای پیچیده، آرایه‌های پارامتر، وضعیت‌های عملیاتی و ارتباط با HMI استفاده شود.

موارد مصرف مهم حافظه داده عبارت‌اند از:

• ذخیره چندین Recipe تولید
• نگهداری Setpointهای اپراتوری
• ثبت وضعیت ایستگاه‌های مختلف ماشین
• ذخیره پارامترهای کالیبراسیون
• مدیریت آلارم‌ها و Eventهای فرآیندی
• نگهداری مقادیر مقایسه‌ای برای تست قطعه
• بافرهای ارتباطی با HMI یا سیستم‌های بالادستی
• ساختارهای داده برای محور، سنسور و عملگر

از نگاه مهندسی نرم‌افزار PLC، این حافظه اجازه می‌دهد DBها با ساختار منطقی و تفکیک‌شده طراحی شوند. یعنی به‌جای یک DB بزرگ و بی‌نظم، می‌توان برای هر Subsystem یک دیتابلاک مستقل تعریف کرد.



ورودی و خروجی دیجیتال؛ مناسب برای ماشین‌های متوسط و کنترل دقیق

• 16 ورودی دیجیتال برای سیگنال‌های کلیدی

این CPU دارای ۱۶ ورودی دیجیتال داخلی است. این تعداد برای ماشین‌هایی که سیگنال‌های دیجیتال محدودی دارند یا بخشی از I/O آن‌ها از طریق Remote I/O تأمین می‌شود، کاملاً مناسب است.

کاربردهای معمول DIها شامل موارد زیر است:

• سنسور حضور قطعه
• لیمیت‌سوئیچ‌های مکانیکی
• شستی‌های فرمان
• فیدبک کنتاکتور
• سیگنال Ready از درایو
• سنسورهای نوری و القایی
• پرشرسوئیچ و فلو‌سوئیچ
• وضعیت مکانیزم‌های پنوماتیکی

در طراحی Tagها، بهتر است ورودی‌ها بر اساس عملکرد نام‌گذاری شوند، نه صرفاً آدرس سخت‌افزاری. برای مثال نامی مانند I_ClampClosed در عیب‌یابی بسیار مفیدتر از نامی مانند I0_3 است. آدرس سخت‌افزاری باید در مستندات وجود داشته باشد، اما منطق برنامه باید خوانا و مفهومی باقی بماند.



• 16 خروجی دیجیتال برای عملگرهای اصلی

وجود ۱۶ خروجی دیجیتال داخلی برای کنترل عملگرهای اصلی ماشین کافی است. این خروجی‌ها می‌توانند مستقیماً یا از طریق رله واسط به تجهیزات فیلد فرمان دهند.

کاربردهای رایج DOها عبارت‌اند از:

• شیرهای برقی پنوماتیک
• رله‌های واسط
• فرمان Start/Stop به درایو
• چراغ‌های سیگنال
• بیزر و آلارم صوتی
• کلاچ و ترمز کنترلی
• فرمان به کنتاکتورهای کمکی
• عملگرهای ساده خط تولید

در خروجی‌های دیجیتال، مسئله حفاظت در برابر بارهای القایی بسیار جدی است. استفاده از دیود هرزگرد، RC Snubber یا رله واسط مناسب، نه‌تنها از خروجی PLC محافظت می‌کند، بلکه نویز الکتریکی تابلو را نیز کاهش می‌دهد.



ورودی و خروجی آنالوگ؛ لایه کنترل فرآیندی داخل CPU

• 5 ورودی آنالوگ برای سنجش دقیق پارامترها

وجود ۵ ورودی آنالوگ داخلی باعث می‌شود CPU 1512C-1 PN بتواند علاوه بر منطق دیجیتال، داده‌های پیوسته فرآیندی را نیز دریافت کند. این قابلیت در بسیاری از ماشین‌ها تعیین‌کننده است.

نمونه کاربردهای AI:

• خواندن فشار سیستم پنوماتیک یا هیدرولیک
• اندازه‌گیری دمای فرآیند
• دریافت سیگنال سطح مخزن
• خواندن فلوترانسمیتر
• دریافت موقعیت از پتانسیومتر
• دریافت سیگنال وزن از ترانسمیتر لودسل

در برنامه‌نویسی، مقدار خام آنالوگ باید به واحد مهندسی تبدیل شود. برای مثال، سیگنال 4 تا 20 میلی‌آمپر می‌تواند به فشار 0 تا 10 بار یا دبی 0 تا 100 لیتر بر دقیقه تبدیل شود. بهتر است همواره بازه مجاز، خطای قطع سیم، اشباع سیگنال و مقدار پیش‌فرض ایمن تعریف شود.



• 2 خروجی آنالوگ برای فرمان نرم و پیوسته

۲ خروجی آنالوگ داخلی برای ارسال فرمان پیوسته به تجهیزات کنترلی کاربرد دارد. این خروجی‌ها در ماشین‌هایی که نیاز به کنترل تدریجی دارند، بسیار مفید هستند.

کاربردهای معمول AO:

• تنظیم سرعت اینورتر
• کنترل شیر تناسبی
• ارسال Setpoint به کنترلر دما
• فرمان به پمپ دورمتغیر
• کنترل فشار یا دبی
• تنظیم توان در تجهیزات فرآیندی

یک نکته ظریف مهندسی این است که خروجی آنالوگ باید با Ramp و Limit کنترل شود. تغییر ناگهانی خروجی از 0 به 100 درصد می‌تواند باعث شوک مکانیکی، افزایش جریان، ضربه هیدرولیکی یا ناپایداری فرآیند شود.



قابلیت‌های High Speed؛ کنترل پالس و حرکت ساده

• 6 شمارنده High Speed برای انکودر و فلو‌متر پالسی

CPU 6ES7512-1CM03-0AB0 دارای ۶ شمارنده سرعت بالا است. این شمارنده‌ها برای دریافت پالس‌های سریع استفاده می‌شوند و نسبت به خواندن معمولی ورودی در چرخه برنامه، دقت و قابلیت اطمینان بالاتری دارند.

کاربردهای مهم HSC:

• اتصال انکودر افزایشی
• اندازه‌گیری طول محصول
• شمارش قطعه با سرعت بالا
• محاسبه سرعت نوار نقاله
• دریافت پالس از فلو‌متر
• کنترل موقعیت ساده

در ماشین‌هایی مانند برش، لیبل‌زنی، دوزینگ پالسی و تست قطعه، HSC نقش حیاتی دارد. اگر شمارش پالس به Scan Cycle معمولی وابسته باشد، در سرعت بالا احتمال از دست رفتن پالس وجود دارد. HSC این ریسک را کاهش می‌دهد.



• 4 خروجی PTO/PWM/Frequency برای فرمان‌دهی سریع

وجود ۴ خروجی PTO/PWM/Frequency به این CPU امکان می‌دهد خروجی‌های پالس و فرکانس تولید کند. این ویژگی برای کنترل حرکت ساده و تولید سیگنال‌های دقیق بسیار کاربردی است.

• PTO: مناسب برای استپر موتور و درایوهای پالس‌پذیر
• PWM: مناسب برای کنترل توان، شیر تناسبی یا هیتر
• Frequency Output: مناسب برای تولید فرکانس کنترلی
• کاربرد ترکیبی: کنترل محور ساده همراه با فیدبک HSC

این قابلیت‌ها باعث می‌شوند در بسیاری از پروژه‌های متوسط، نیازی به ماژول تکنولوژی جداگانه نباشد؛ البته برای Motion پیچیده چندمحوره، باید به راهکارهای تخصصی‌تر زیمنس فکر کرد.



ارتباط صنعتی؛ PROFINET IRT با سوئیچ دو پورت

• شبکه صنعتی پایدار و زمان‌مند

این CPU دارای یک پورت PROFINET IRT با سوئیچ داخلی دو پورت است. دو پورت فیزیکی امکان پیاده‌سازی توپولوژی خطی را فراهم می‌کنند و نیاز به سوئیچ خارجی را در بسیاری از ماشین‌ها کاهش می‌دهند.

مزایای ارتباط PROFINET IRT:

• اتصال مستقیم به HMI زیمنس
• ارتباط با درایوهای صنعتی
• اتصال به Remote I/O مانند ET 200
• عیب‌یابی شبکه در TIA Portal
• پشتیبانی از ارتباط Real-Time
• مناسب برای توپولوژی Line در ماشین‌آلات

وجود IRT برای کاربردهایی که زمان‌بندی شبکه اهمیت دارد، ارزشمند است. حتی اگر در یک پروژه از تمام ظرفیت IRT استفاده نشود، این قابلیت آینده‌پذیری معماری را بالا می‌برد.



سناریوهای کاربردی CPU 1512C-1 PN 6ES7512-1CM03-0AB0

• ماشین‌آلات با منطق پیچیده و I/O متوسط

این CPU برای دستگاه‌هایی مناسب است که تعداد سیگنال‌ها متوسط است، اما منطق نرم‌افزاری چندلایه دارند. برای مثال دستگاه‌های تست، ماشین‌های مونتاژ نیمه‌اتوماتیک و تجهیزات فرآیندی کوچک.

• سیستم‌های دوزینگ، برش و لیبل‌زنی

ترکیب HSC، خروجی PTO/PWM، ورودی آنالوگ و خروجی آنالوگ، این CPU را برای دوزینگ پالسی، اندازه‌گیری طول، کنترل سرعت و فرمان‌دهی به درایو مناسب می‌کند.

• ماشین‌های OEM با نیاز به توسعه آینده

حافظه 400KB/2MB باعث می‌شود در نسخه‌های بعدی ماشین، امکان اضافه‌کردن قابلیت‌هایی مانند Recipe بیشتر، Diagnostic پیشرفته‌تر، HMI کامل‌تر و مدهای سرویس وجود داشته باشد.



نکات مهندسی نصب و راه‌اندازی

• تفکیک کابل‌کشی و کاهش نویز

در تابلوهایی که خروجی دیجیتال، آنالوگ، درایو و شبکه PROFINET کنار هم قرار دارند، تفکیک کابل‌ها ضروری است. کابل آنالوگ باید شیلددار باشد و مسیر آن از کابل‌های قدرت و خروجی‌های سوئیچینگ جدا شود. اتصال زمین صحیح، کیفیت اندازه‌گیری را به‌طور محسوس بهتر می‌کند.

• طراحی نرم‌افزار قابل نگهداری

برای استفاده حرفه‌ای از این CPU، پیشنهاد می‌شود:

• FBهای استاندارد برای تجهیزات تکراری ساخته شود
• DBها بر اساس Subsystem تفکیک شوند
• Diagnostic روی HMI نمایش داده شود
• HSC و PTO در بلوک‌های مستقل مدیریت شوند
• مقادیر آنالوگ خام و Scale شده جدا نگهداری شوند
• نام‌گذاری Tagها مطابق استاندارد پروژه انجام شود



سوالات متداول درباره CPU 1512C-1 PN 6ES7512-1CM03-0AB0

• کد فنی دقیق این CPU چیست؟

کد فنی این محصول 6ES7512-1CM03-0AB0 است و مدل آن CPU 1512C-1 PN از خانواده SIMATIC S7-1500 Compact می‌باشد.

• حافظه کاری این مدل چقدر است؟

این CPU دارای ۴۰۰ کیلوبایت حافظه برنامه و ۲ مگابایت حافظه اطلاعات است.

• چند ورودی و خروجی داخلی دارد؟

دارای ۱۶ ورودی دیجیتال، ۱۶ خروجی دیجیتال، ۵ ورودی آنالوگ و ۲ خروجی آنالوگ داخلی است.

• آیا برای انکودر مناسب است؟

بله. وجود ۶ شمارنده High Speed این CPU را برای انکودر افزایشی، شمارش پالس، اندازه‌گیری طول و فلو‌متر پالسی مناسب می‌کند.

• خروجی‌های PTO/PWM/Frequency چه کاربردی دارند؟

این ۴ خروجی برای کنترل استپر موتور، تولید PWM، کنترل توان، تولید فرکانس و فرمان‌دهی سریع به تجهیزات پالس‌پذیر استفاده می‌شوند.

• پورت ارتباطی این CPU چیست؟

این مدل دارای یک پورت PROFINET IRT با سوئیچ داخلی دو پورت است که برای ارتباط با HMI، درایوها و Remote I/O کاربرد دارد.



• جمع‌بندی مهندسی

پردازنده CPU 1512C-1 PN زیمنس با کد فنی 6ES7512-1CM03-0AB0 یک کنترلر کامپکت دقیق و خوش‌ظرفیت برای ماشین‌هایی است که به حافظه بیشتر، ساختار نرم‌افزاری حرفه‌ای، کنترل آنالوگ، شمارش سریع و خروجی پالس نیاز دارند. ترکیب 400KB حافظه برنامه، 2MB حافظه اطلاعات، 16DI/16DO، 5AI/2AO، 6HSC، 4 خروجی PTO/PWM/Frequency و PROFINET IRT دو پورت، این مدل را برای دستگاه‌های تست، دوزینگ، برش، لیبل‌زنی و ماشین‌های OEM توسعه‌پذیر به انتخابی منطقی تبدیل می‌کند. اگر پروژه شما بیش از آنکه به تعداد زیاد I/O نیاز داشته باشد، به برنامه تمیز، دیتای بیشتر و قابلیت توسعه آینده وابسته است، این CPU گزینه‌ای کاملاً مهندسی‌شده در اکوسیستم S7-1500 است.
