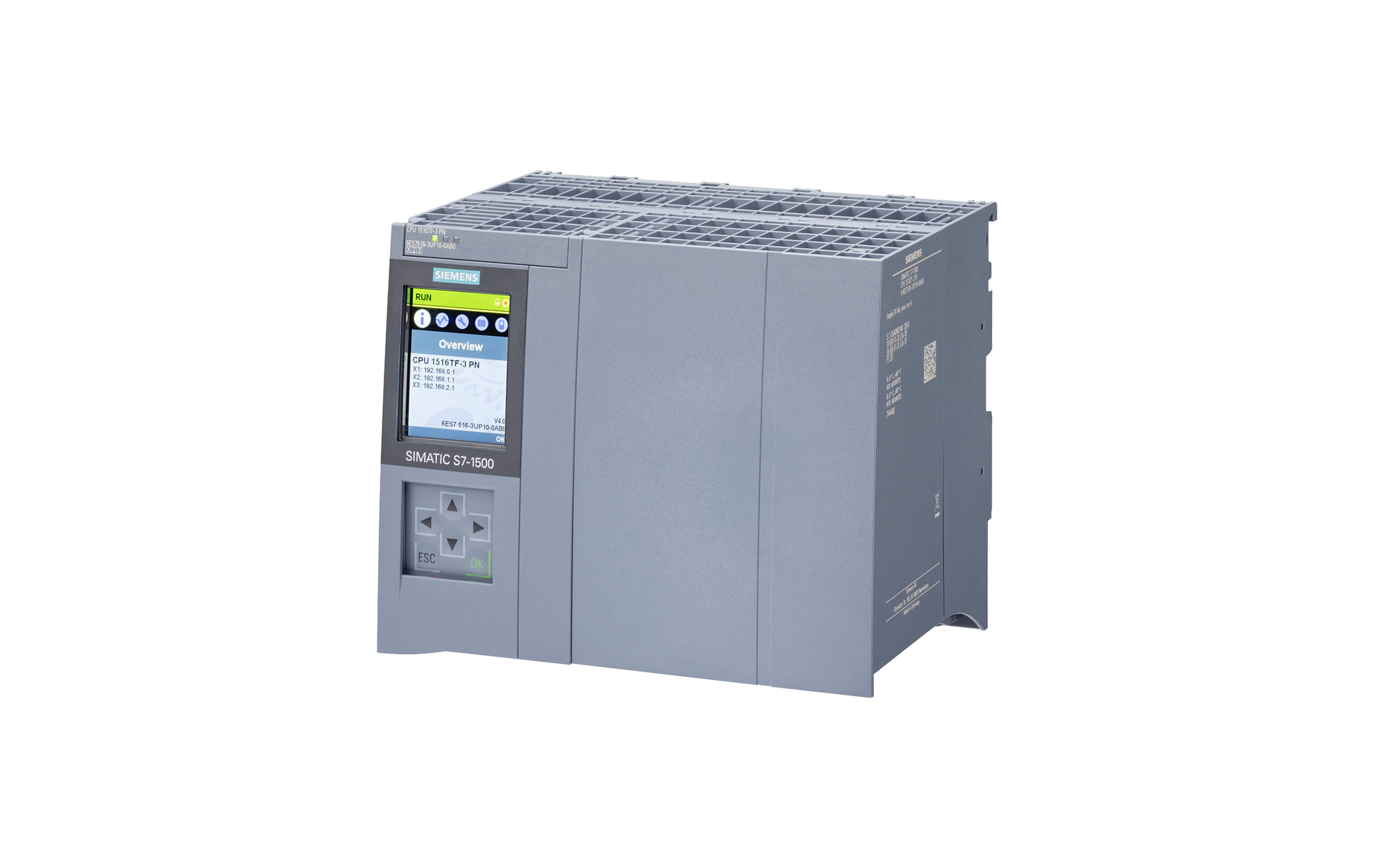

معرفی و بررسی فنی سی پی یو TF سری ۱۵۰۰ زیمنس مدل CPU 1516TF-3 PN با کد فنی 6ES7516-3UP10-0AB0

ورک مموری ۳ مگابایتی برای برنامه و ۲۵ مگابایت برای اطلاعات

پورت‌ها :

یک پورت PROFINET IRT با سوئيچ دو پورت

دومین پورت: PROFINET IRT با سوئيچ دو پورت

سومین پورت: پروفی‌نت با امکانات پایه



بررسی تخصصی CPU 1516TF-3 PN زیمنس؛ شاهکار مهندسی در تلفیق ایمنی و کنترل حرکت پیشرفته

در دنیای اتوماسیون صنعتی مدرن، مرزهای بین “کنترل استاندارد”، “کنترل حرکت (Motion Control)” و “ایمنی عملکردی (Safety)” به سرعت در حال محو شدن هستند. مهندسان امروز دیگر نمی‌خواهند بین سرعت، دقت و ایمنی یکی را انتخاب کنند؛ آن‌ها هر سه را در بالاترین سطح ممکن می‌خواهند. زیمنس با معرفی CPU 1516TF-3 PN با کد فنی 6ES7516-3UP10-0AB0، پاسخی قاطع به این نیاز پیچیده داده است.

این پردازنده، فراتر از یک PLC معمولی، یک “پلتفرم کنترل یکپارچه” است. پیشوند TF نشان‌دهنده اوج تکنولوژی زیمنس است: T برای توابع پیشرفته تکنولوژی و کنترل حرکت، و F برای قابلیت‌های Fail-safe (ایمنی). این یعنی شما با سخت‌افزاری روبرو هستید که همزمان وظایف یک کنترلر حرکت رباتیک، یک سیستم مانیتورینگ ایمنی SIL 3 و یک پردازنده قدرتمند برای فرآیندهای سنگین صنعتی را بر عهده می‌گیرد. در این کالبدشکافی فنی، نگاهی عمیق به لایه‌های زیرین این ابرپردازنده خواهیم داشت.



• معماری سه پورت: فراتر از یک ارتباط ساده

یکی از متمایزترین ویژگی‌های CPU 1516TF-3 PN، برخورداری از سه اینترفیس مستقل شبکه PROFINET است. این طراحی صرفاً برای افزایش تعداد پورت‌ها نیست، بلکه یک استراتژی مهندسی برای مدیریت پهنای باند و جداسازی ترافیک داده است.



• پورت اول (X1): بزرگراه PROFINET IRT

این پورت مجهز به سوئیچ دو پورت داخلی است و قلب تپنده بخش کنترل حرکت و ایمنی سیستم محسوب می‌شود.

• پشتیبانی از IRT: برای کنترل محورهای سروو با دقت زمانی میکروثانیه، استفاده از پروتکل Isochronous Real Time الزامی است. این پورت تضمین می‌کند که فرامین حرکتی و داده‌های ایمنی (PROFIsafe) بدون هیچ‌گونه تأخیر ناشی از ترافیک شبکه جابه‌جا شوند.
• پایداری سیستم: به دلیل پشتیبانی از توپولوژی‌های مختلف (خطی، ستاره، حلقه)، این پورت انعطاف‌بندی فوق‌العاده‌ای را برای اتصال درایوهای SINAMICS فراهم می‌کند.



• پورت دوم (X2): تفکیک هوشمندانه بار شبکه

وجود دومین اینترفیس با قابلیت IRT، این CPU را از مدل‌های پایین‌تر متمایز می‌کند.

• جداسازی فیزیکی: در خطوط تولید بزرگ، شما می‌توانید درایوهای بخش تغذیه را روی پورت X1 و درایوهای بخش خروجی یا ربات‌های اصلی را روی پورت X2 قرار دهید. این کار باعث می‌شود زمان سیکل شبکه (Send Clock) به حداقل رسیده و لرزش (Jitter) در کنترل موقعیت به صفر نزدیک شود.
• مدیریت پهنای باند: با تقسیم ترافیک بین دو اینترفیس IRT، پردازش داده‌های حجیم مربوط به دوربین‌های پردازش تصویر یا سایر تجهیزات هوشمند خللی در کنترل حرکت ایجاد نمی‌کند.



• پورت سوم (X3): دروازه ورود به دنیای دیجیتال (PN Basic)

این پورت برای ارتباطات خارج از ماشین طراحی شده است.

• اتصال به IT و Cloud: پورت X3 با آدرس IP مجزا، برای ارتباط با سیستم‌های مانیتورینگ بالادستی، MES، ERP و پروتکل‌های امنیتی مانند OPC UA طراحی شده است.
• امنیت سایبری (Cybersecurity): با استفاده از این پورت، شبکه داخلی درایوها و سنسورهای حساس ماشین از شبکه عمومی کارخانه جدا می‌شود که یک لایه حفاظتی فیزیکی در برابر حملات سایبری ایجاد می‌کند.



• تحلیل حافظه: اقیانوسی از فضا برای داده‌های حجیم

در مدل 6ES7516-3UP10-0AB0، زیمنس ظرفیت حافظه را به شکلی سخاوتمندانه افزایش داده است تا پاسخگوی پیچیده‌ترین الگوریتم‌های ریاضی و هندسی باشد.



• ۳ مگابایت حافظه ورک برنامه (Program Memory)

در یک PLC معمولی، این حجم حافظه بسیار زیاد است، اما در یک مدل TF، این فضا برای موارد زیر حیاتی است:

• F-Program (برنامه ایمنی): کدهای ایمنی به دلیل ماهیت خودآزما (Self-test) و ساختار لایه‌ای، حجم بیشتری نسبت به کدهای استاندارد اشغال می‌کنند.
• کتابخانه‌های Kinematics: اگر قصد کنترل یک ربات Delta یا SCARA را دارید، توابع ریاضی مربوط به تبدیل مختصات و مسیر یابی، بخش قابل توجهی از برنامه را به خود اختصاص می‌دهند.
• ساختار شیءگرا: استفاده از متدهای مدرن برنامه‌نویسی در TIA Portal برای ماژولار کردن کدها، نیازمند حافظه کافی است که 1516TF آن را در اختیار شما قرار می‌دهد.



• ۲۵ مگابایت حافظه ورک داده (Data Memory)

اینجاست که قدرت واقعی این CPU نمایان می‌شود. حافظه ۲۵ مگابایتی برای اطلاعات، دست مهندس طراح را در موارد زیر باز می‌گذارد:

• Camming Profiles: ذخیره جداول نقاط (Interpolation points) برای بادامک‌های الکترونیکی بسیار دقیق و پیچیده.
• Data Logging داخلی: ذخیره مقادیر سنسورها و رخدادهای سیستم برای تحلیل‌های بعد از واقعه (Post-mortem Analysis) در صورت بروز خطاهای ایمنی.
• Recipe Management: نگهداری هزاران دستورالعمل تولید مختلف برای ماشین‌هایی که تنوع محصول بالایی دارند.



• تکنولوژی و ایمنی: اتحاد دو دنیای متضاد

در گذشته، سیستم‌های ایمنی (Safety) و سیستم‌های کنترل حرکت (Motion) جدا از هم بودند، زیرا فرآیندهای ایمنی کند و فرآیندهای حرکتی سریع هستند. CPU 1516TF-3 PN این دو را با هم متحد کرده است.



• کنترل حرکت (T - Technology)

این CPU تمام قابلیت‌های یک کنترلر حرکت پیشرفته را داراست:

• Synchronous Operation: هم‌زمانی مطلق محورها (Gearing & Camming).
• Kinematics: کنترل مستقیم ربات‌ها تا ۴ محور بدون نیاز به کنترلر خارجی ربات.
• Cross-PLC Synchronism: هم‌زمانی محورها بین چندین CPU مختلف از طریق شبکه.



• ایمنی عملکردی (F - Fail-safe)

این پردازنده استانداردهای سخت‌گیرانه SIL 3 و PL e را پوشش می‌دهد.

• یکپارچگی سخت‌افزاری: نیاز به ماژول‌های ایمنی مجزا یا رله‌های ایمنی پیچیده حذف می‌شود. تمام منطق ایمنی در همین CPU نوشته و اجرا می‌شود.
• PROFIsafe: سیگنال‌های ایمنی از طریق همان کابل اترنت و با استفاده از پروتکل PROFIsafe به درایوها و I/Oها منتقل می‌شوند.
• توابع ایمنی درایو: کنترل مستقیم توابعی مثل STO (Safe Torque Off)، SLS (Safe Limited Speed) و SOS (Safe Operating Stop) مستقیماً از داخل برنامه PLC.



سناریوهای کاربردی: 1516TF در کجا می‌درخشد؟

• صنایع تولید باتری و خودرو (Battery Cell Production)

در تولید باتری، سرعت انتقال مواد و دقت در لایه‌گذاری بسیار حیاتی است. همچنین به دلیل استفاده از مواد شیمیایی حساس، ایمنی اپراتور اولویت اول است. این CPU با مدیریت هم‌زمان محورهای فوق سریع و پرده‌های نوری ایمنی، بهترین راهکار است.



• ماشین‌آلات چاپ و بسته‌بندی هوشمند

در ماشین‌هایی که دارای ربات‌های Pick & Place برای چیدمان محصولات هستند، 1516TF هم وظیفه کنترل ربات را بر عهده دارد، هم هم‌زمانی کانوایرها را مدیریت می‌کند و هم ایمنی قفل‌های درب و استاپ‌های اضطراری را پایش می‌کند.



• سیستم‌های لجستیک و انبارهای تمام اتوماتیک

در استکرهای پرسرعت (Storage & Retrieval Systems) که در ارتفاع بالا و با سرعت زیاد حرکت می‌کنند، کنترل دقیق موقعیت برای جلوگیری از برخورد و سیستم‌های ترمز ایمن برای حفاظت از تجهیزات الزامی است.



• نکات مهندسی و ظرافت‌های طراحی

برای بهره‌برداری حداکثری از 6ES7516-3UP10-0AB0، رعایت این نکات فنی الزامی است:

• مدیریت اولویت‌ها در OBها: توجه داشته باشید که اجرای کدهای ایمنی در OBهای با اولویت بالا و کدهای Motion در OB91 صورت می‌گیرد. تنظیم نادرست زمان سیکل این بلاک‌ها می‌تواند منجر به “System Buffer Overflow” شود.
• انتخاب کارت حافظه (SMC): با توجه به ۲۵ مگابایت حافظه داده، استفاده از کارت حافظه کمتر از ۲۴ مگابایت عملاً پتانسیل CPU را هدر می‌دهد. پیشنهاد من استفاده از کارت‌های ۱۲۸ مگابایت یا بالاتر برای ذخیره فایل‌های وب‌سرور و لاگ‌هاست.
• ایزولاسیون شبکه: پورت X3 را هرگز با شبکه X1 یا X2 پل (Bridge) نکنید. این کار امنیت سایبری و پایداری زمانی (Determinism) شبکه IRT را به خطر می‌اندازد.



سوالات متداول (FAQ)

• تفاوت اصلی 1516TF با 1516T چیست؟

مدل TF علاوه بر تمام قابلیت‌های Motion Control موجود در مدل T، دارای لایه ایمنی (Fail-safe) است که اجازه می‌دهد برنامه‌های مرتبط با استانداردهای SIL 3 و PL e را اجرا کنید.



• آیا برای استفاده از توابع رباتیک نیاز به سخت‌افزار اضافی داریم؟

خیر، تمام محاسبات کینماتیک توسط خود CPU انجام می‌شود. شما فقط به درایوهای مناسب و لایسنس نرم‌افزاری مربوطه در TIA Portal نیاز دارید.



• چرا این CPU دارای دو اینترفیس IRT مجزاست؟

برای اینکه مهندس بتواند بار ترافیکی درایوها را بین دو شبکه فیزیکی تقسیم کند. این کار باعث می‌شود زمان سیکل ارتباطی کوتاه‌تر شده و دقت کنترل حرکت در ماشین‌های بزرگ افزایش یابد.



• آیا می‌توان کدهای قدیمی S7-300F را به این CPU منتقل کرد؟

بله، با استفاده از ابزار Migration در TIA Portal اکثر کدها قابل انتقال هستند، اما برای بهره‌مندی از قدرت 1516TF، بازنویسی بخش‌های Motion Control با استفاده از Technology Objects توصیه می‌شود.



• جمع‌بندی: چرا 1516TF انتخاب نهایی است؟

CPU 1516TF-3 PN با کد فنی 6ES7516‑3UP10‑0AB0 تبلور مهندسی زیمنس در عصر صنعت ۴.۰ است. این پردازنده با ارائه ۳ مگابایت حافظه برنامه، ۲۵ مگابایت حافظه داده و سه اینترفیس شبکه مستقل، تمام نیازهای یک ماشین مدرن را در یک پکیج واحد پوشش می‌دهد. ادغام بی‌نقص ایمنی (Safety) و کنترل حرکت (Motion) در این سطح از قدرت پردازشی، نه‌تنها پیچیدگی طراحی تابلو برق را کاهش می‌دهد، بلکه انعطاف‌پذیری بی‌نظیری را برای ارتقاهای آینده فراهم می‌کند. اگر پروژه شما نیاز به دقت میکروسکوپی در حرکت و اطمینان مطلق در ایمنی دارد، این CPU بدون شک بهترین گزینه روی میز است.
