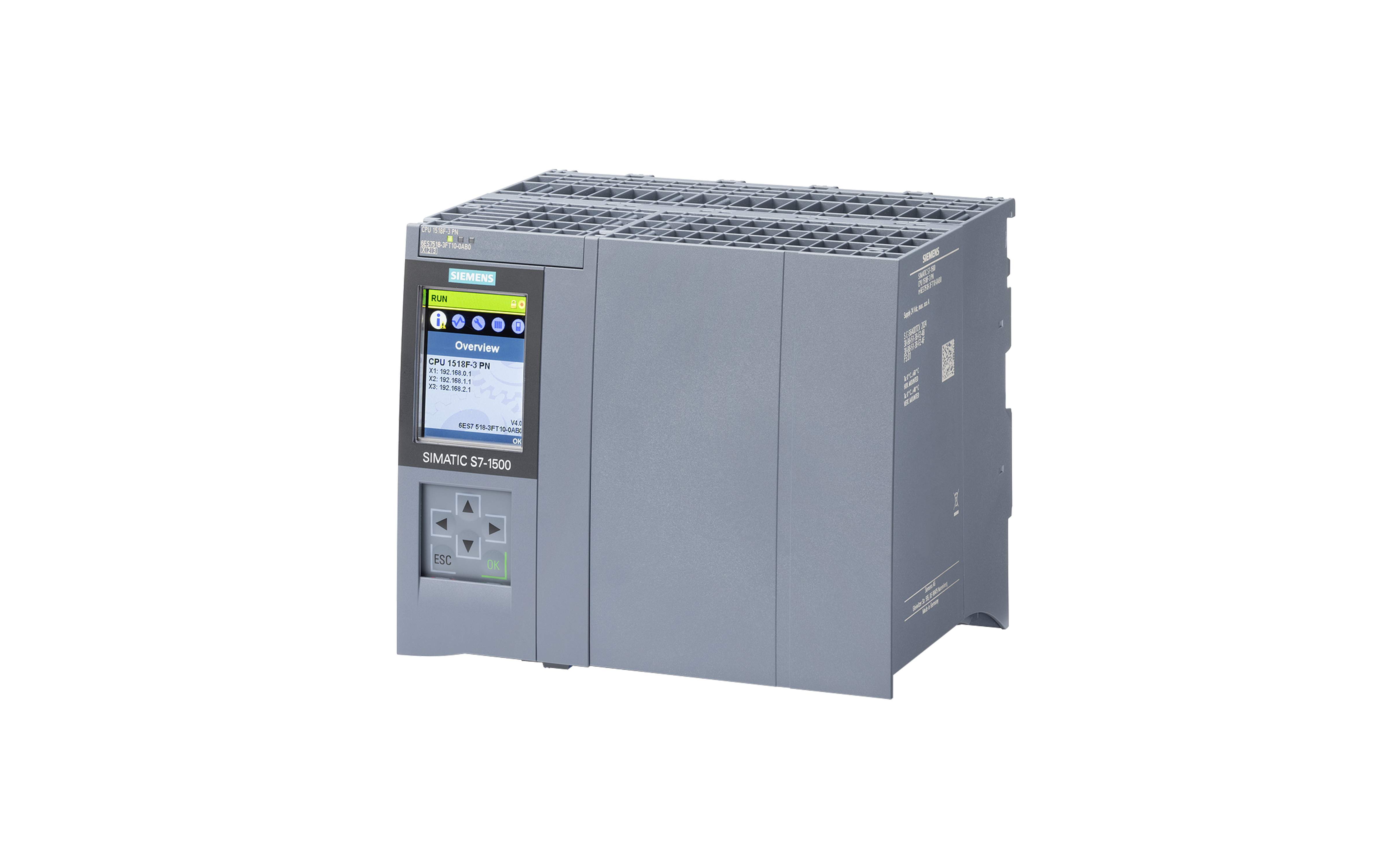

معرفی و بررسی فنی سی پی یو Fail-safe سری ۱۵۰۰ زیمنس مدل CPU 1517F-3 PN با کد فنی 6ES7517-3FQ10-0AB0

ورک مموری ۶ مگابایتی برای برنامه و ۵۰ مگابایت برای اطلاعات

پورت‌ها :

یک پورت PROFINET IRT با سوئيچ دو پورت

دومین پورت:پورت PROFINET RT با سوئيچ دو پورت

سومین پورت:اترنت



بررسی تخصصی CPU 1517F-3 PN زیمنس با کد فنی 6ES7517-3FQ10-0AB0

مقدمه: وقتی ایمنی، پردازش سنگین و معماری چندشبکه‌ای باید هم‌زمان در یک CPU جمع شوند

در پروژه‌های اتوماسیون صنعتیِ سطح بالا، همیشه یک نقطه وجود دارد که CPUهای میان‌رده دیگر پاسخ‌گو نیستند. این نقطه معمولاً جایی است که منطق کنترلی پیچیده، شبکه‌های چندلایه، حجم زیاد تبادل داده، الزامات ایمنی SIL 3 / PL e و نیاز به تفکیک ترافیک صنعتی و IT هم‌زمان در یک پروژه جمع می‌شوند. در چنین شرایطی، انتخاب CPU صرفاً بر مبنای تعداد I/O یا حتی سرعت اجرای دستورات کافی نیست؛ بلکه باید به معماری ارتباطی، ظرفیت واقعی حافظه، توان پردازش هم‌زمان برنامه‌های استاندارد و ایمنی، و قابلیت توسعه آینده نگاه کرد.

CPU 1517F-3 PN زیمنس با کد فنی 6ES7517-3FQ10-0AB0 دقیقاً برای چنین سناریوهایی طراحی شده است. این پردازنده Fail-safe از خانواده SIMATIC S7-1500F، در کلاس CPUهای پیشرفته قرار می‌گیرد و با ۶ مگابایت ورک مموری برای برنامه و ۵۰ مگابایت ورک مموری برای داده، عملاً فضای بسیار وسیعی برای توسعه نرم‌افزارهای ماژولار، کتابخانه‌های گسترده، دیتابلاک‌های حجیم و ساختارهای پیشرفته تشخیصی فراهم می‌کند.

نقطه تمایز جدی این مدل فقط حافظه بالا نیست. معماری ارتباطی آن شامل سه اینترفیس مجزا است:

• یک رابط PROFINET IRT با سوئیچ دو پورت
• یک رابط PROFINET RT با سوئیچ دو پورت
• یک پورت اترنت مستقل

این ساختار، CPU 1517F-3 PN را به انتخابی ایده‌آل برای پروژه‌هایی تبدیل می‌کند که در آن‌ها باید شبکه فیلد، شبکه کنترل، و شبکه IT/مانیتورینگ به‌صورت مهندسی‌شده از هم تفکیک شوند، بدون اینکه نیاز به معماری‌های پیچیده و پرهزینه جانبی ایجاد شود.



مشخصات فنی CPU 1517F-3 PN با کد 6ES7517-3FQ10-0AB0

• شناسنامه فنی محصول

مدل CPU 1517F-3 PN با کد فنی 6ES7517-3FQ10-0AB0 یک پردازنده Fail-safe ماژولار و رده‌بالا در خانواده S7-1500 است که برای کاربردهای سنگین و ایمن طراحی شده است. مشخصات کلیدی آن به‌صورت زیر قابل جمع‌بندی است:

• برند: Siemens
• خانواده: SIMATIC S7-1500F
• مدل: CPU 1517F-3 PN
• کد فنی: 6ES7517-3FQ10-0AB0
• حافظه برنامه: 6MB Work Memory
• حافظه داده: 50MB Work Memory
• رابط اول: 1x PROFINET IRT با سوئیچ داخلی دو پورت
• رابط دوم: 1x PROFINET RT با سوئیچ داخلی دو پورت
• رابط سوم: 1x Ethernet
• پشتیبانی ایمنی: SIL 3 مطابق IEC 61508 و PL e مطابق ISO 13849-1
• پروتکل ایمنی: PROFIsafe
• محیط برنامه‌نویسی: TIA Portal + STEP 7 Professional + Safety Advanced



• جایگاه این CPU در سبد S7-1500F

اگر بخواهیم این CPU را در خانواده زیمنس جای‌گذاری کنیم، 1517F-3 PN یک کنترلر برای ماشین‌آلات بزرگ، سلول‌های رباتیک چندبخشی، خطوط تولید پیوسته، صنایع فرآیندی پیشرفته و پروژه‌های یکپارچه‌سازی با شبکه‌های متعدد است. این مدل از نظر ظرفیت حافظه و ساختار ارتباطی، فاصله محسوسی با مدل‌هایی مثل 1511F، 1513F و حتی 1515F-2 PN دارد.



تحلیل مهندسی حافظه: 6MB برای برنامه و 50MB برای داده دقیقاً چه معنایی دارد؟

• حافظه برنامه 6MB؛ آزادی کامل در معماری نرم‌افزار

در بسیاری از پروژه‌ها، مهندسان مجبور می‌شوند به دلیل محدودیت حافظه CPU، از عمق طراحی نرم‌افزار بکاهند؛ مثلاً بلوک‌ها را بیش از حد فشرده کنند، ساختارهای reusable را حذف کنند یا از ثبت جزئیات تشخیصی صرف‌نظر کنند. در CPU 6ES7517-3FQ10-0AB0 این محدودیت تقریباً از میان برداشته شده است.

۶ مگابایت حافظه برنامه یعنی شما می‌توانید:

• معماری نرم‌افزار را به‌صورت کاملاً ماژولار و لایه‌بندی‌شده طراحی کنید.
• تعداد زیادی FB، FC، DB و UDT را بدون فشار حافظه نگهداری کنید.
• توابع استاندارد و ایمنی را به‌صورت موازی و تفکیک‌شده توسعه دهید.
• از کتابخانه‌های پیچیده Motion Control، Diagnostics، Alarming و Recipe Handling استفاده کنید.
• برای پروژه‌های OEM، نرم‌افزار را با رویکرد توسعه‌پذیری آینده بنویسید، نه صرفاً تحویل سریع نسخه اولیه.

در عمل، این یعنی CPU می‌تواند هم‌زمان مسئول کنترل تجهیزات، مدیریت ایمنی، ثبت رخدادها، پردازش داده‌های چند HMI، و تبادل داده با سیستم‌های بالادستی باشد، بدون اینکه مهندس مدام نگران اشباع حافظه Work Memory باشد.



• حافظه داده 50MB؛ ظرفیت فوق‌العاده برای دیتابلاک‌های حجیم و تشخیص پیشرفته

۵۰ مگابایت حافظه داده برای یک PLC عدد کوچکی نیست؛ این سطح از حافظه، CPU را وارد قلمرو پروژه‌های Data-heavy می‌کند. در چنین ظرفیتی می‌توان:

• دیتابلاک‌های بزرگ برای Recipeهای متعدد با صدها پارامتر ذخیره کرد.
• وضعیت تجهیزها، آلارم‌ها، شمارنده‌ها و Trendهای داخلی را در مقیاس وسیع نگه داشت.
• داده‌های تشخیصی و تاریخچه خطاها را با جزئیات بیشتر ذخیره کرد.
• ساختارهای ارتباطی بین PLC و SCADA/MES/ERP را با پیچیدگی بالاتر تعریف کرد.
• آرایه‌های وسیع برای ماشین‌آلات چندبخشی، نقاله‌های طولانی، یا سیستم‌های چندایستگاهی ایجاد کرد.

برای مهندس اتوماسیون، این یعنی امکان طراحی مبتنی بر داده به‌جای طراحی حداقلی.



کالبدشکافی ساختار ارتباطی سه‌گانه

• رابط اول: PROFINET IRT با سوئیچ دو پورت

این اینترفیس، ستون فقرات ارتباطی بخش‌های زمان-حساس پروژه است. تکنولوژی IRT (Isochronous Real-Time) برای کاربردهایی طراحی شده که در آن‌ها زمان‌بندی تبادل داده باید دقیق، deterministic و با jitter بسیار پایین باشد.

کاربردهای رایج این پورت:

• کنترل محورهای سروو و درایوهای Motion
• ارتباط با Remote I/Oهای سریع
• تبادل داده Fail-safe روی بستر PROFIsafe
• توپولوژی خطی یا رینگ با استفاده از سوئیچ داخلی دو پورته

در پروژه‌هایی که هماهنگی محورها، موقعیت‌دهی دقیق، یا کنترل فرآیندهای بسیار سریع اهمیت دارد، این پورت نقش محوری دارد.



• رابط دوم: PROFINET RT با سوئیچ دو پورت

رابط دوم از نوع PROFINET RT است و آن هم سوئیچ داخلی دو پورت دارد. تفاوت کلیدی آن با IRT در این است که برای کاربردهای Real-Time عمومی طراحی شده، نه لزوماً ایزوکرون و سینکرون دقیق.

این پورت برای سناریوهای زیر بسیار ارزشمند است:

• جداسازی شبکه فیلد از شبکه تجهیزات جانبی
• اتصال HMIها، ایستگاه‌های توزیع‌شده، یا PLCهای دیگر
• پیاده‌سازی ساختارهای شبکه‌ای چندبخشی بدون نیاز به سوئیچ اضافه
• توزیع بار ترافیکی بین دو شبکه صنعتی مجزا

این جداسازی، از منظر پایداری، Troubleshooting و امنیت عملکردی فوق‌العاده مهم است.



• رابط سوم: Ethernet مستقل

وجود پورت اترنت مستقل یکی از نقاطی است که این CPU را از بسیاری از مدل‌های پایین‌تر متمایز می‌کند. این پورت برای کاربردهای لایه IT و سرویس‌های مهندسی بسیار مهم است:

• اتصال به شبکه کارخانه یا Corporate LAN
• دسترسی مهندسی برای برنامه‌نویسی و مانیتورینگ
• ارتباط با سرورهای گزارش‌گیری، SCADA، OPC UA یا سیستم‌های جمع‌آوری داده
• تفکیک کامل ترافیک IT از ترافیک کنترل صنعتی

از نگاه مهندسی شبکه، این موضوع کمک می‌کند مرز بین OT و IT شفاف‌تر، قابل‌کنترل‌تر و امن‌تر تعریف شود.



کاربردهای صنعتی CPU 1517F-3 PN

• خطوط تولید پیچیده با چندین زون ایمنی

در خطوطی که دارای چند زون مستقل حفاظتی هستند، مثلاً خطوط مونتاژ بدنه، خطوط بسته‌بندی چندایستگاهی یا سلول‌های رباتیک چندبخشی، این CPU می‌تواند منطق ایمنی و کنترل هر زون را در یک ساختار متمرکز اما ماژولار مدیریت کند.

• صنایع فرآیندی و هیبریدی

در صنایع دارویی، غذایی، شیمیایی و فرآیندهای Batch، معمولاً نیاز به ترکیب کنترل فرآیند، ثبت داده، ردگیری بچ، و ایمنی تجهیز وجود دارد. حافظه داده 50MB در اینجا یک مزیت واقعی است، نه صرفاً یک عدد تبلیغاتی.

• پروژه‌های Retrofitting و یکپارچه‌سازی چندنسلی

در نوسازی خطوط قدیمی، معمولاً شبکه‌های مختلف، سطح‌های متعدد مانیتورینگ و نیاز به اتصال تجهیزات جدید و قدیمی هم‌زمان وجود دارد. ساختار سه‌پورته این CPU برای این سناریو فوق‌العاده کارآمد است.



نکات مهندسی مهم در پیاده‌سازی

• طراحی ساختاریافته شبکه

در CPU 1517F-3 PN، مزیت واقعی زمانی حاصل می‌شود که هر رابط را آگاهانه برای یک لایه مشخص استفاده کنید:

• IRT: فیلد و Motion
• RT: تجهیزات صنعتی عمومی و HMI
• Ethernet: لایه IT، مهندسی و مانیتورینگ

این تفکیک، زمان عیب‌یابی را کاهش می‌دهد و رفتار شبکه را قابل پیش‌بینی‌تر می‌کند.



• مدیریت Safety Program و Safety Signature

در پروژه‌های Fail-safe، فقط نوشتن کد کافی نیست. باید Safety Signature، مستندسازی تغییرات، اعتبارسنجی توابع حفاظتی و تست سناریوهای خطا به‌صورت سخت‌گیرانه مدیریت شود. در CPUهای این کلاس، حجم بالاتر برنامه ایمنی می‌تواند بدون ساختار مناسب، نگهداری پروژه را پیچیده کند.



• انتخاب کارت حافظه و استراتژی بکاپ

برای چنین CPUای، استفاده از SIMATIC Memory Card با ظرفیت مناسب کاملاً حیاتی است. علاوه بر آن، داشتن استراتژی Backup برای پروژه، Recipeها، و نسخه‌های Safety تأییدشده، بخشی از طراحی مهندسی حرفه‌ای است.



سوالات متداول درباره CPU 1517F-3 PN

• تفاوت CPU 1517F-3 PN با 1515F-2 PN چیست؟

مهم‌ترین تفاوت‌ها شامل افزایش شدید حافظه برنامه و داده و همچنین وجود رابط سوم اترنت مستقل است. این مدل برای پروژه‌های بسیار بزرگ‌تر و شبکه‌های تفکیک‌شده‌تر مناسب است.

• آیا این CPU برای Motion Control مناسب است؟

بله، به‌ویژه به دلیل وجود PROFINET IRT، این CPU برای کنترل حرکت، سنکرون‌سازی محورها و ارتباط deterministic با درایوها بسیار مناسب است.

• آیا می‌توان از این CPU برای سیستم‌های ایمنی پیشرفته استفاده کرد؟

کاملاً. این مدل از SIL 3 و PL e پشتیبانی می‌کند و برای سناریوهای ایمنی پیچیده با PROFIsafe طراحی شده است.

• پورت Ethernet مستقل چه مزیتی دارد؟

این پورت اجازه می‌دهد شبکه IT و مهندسی را از شبکه کنترل صنعتی جدا کنید. نتیجه این کار، امنیت بیشتر، کاهش تداخل ترافیک و عیب‌یابی ساده‌تر است.

• آیا این CPU برای پروژه‌های آینده‌نگر مناسب است؟

بله، این CPU دقیقاً برای پروژه‌هایی مناسب است که در آن‌ها توسعه‌پذیری، افزایش حجم داده، افزایش تعداد نودهای شبکه و پیچیده‌تر شدن منطق کنترل در آینده محتمل است.



• جمع‌بندی مهندسی

CPU 1517F-3 PN زیمنس با کد فنی 6ES7517-3FQ10-0AB0 یک پردازنده Fail-safe رده‌بالا برای پروژه‌هایی است که در آن‌ها توان پردازشی، ظرفیت حافظه، ایمنی عملکردی و معماری چندشبکه‌ای باید هم‌زمان در بالاترین سطح فراهم شوند. ترکیب ۶MB حافظه برنامه، ۵۰MB حافظه داده و سه رابط مستقل شامل PROFINET IRT، PROFINET RT و Ethernet این CPU را به گزینه‌ای ممتاز برای صنایع سنگین، رباتیک، Motion Control، پروژه‌های فرآیندی و خطوط تولید پیچیده تبدیل می‌کند. اگر پروژه شما نیازمند کنترل ایمن، مدیریت داده وسیع و جداسازی حرفه‌ای شبکه‌ها باشد، این مدل یکی از جدی‌ترین انتخاب‌های مهندسی در سبد S7-1500F است.
