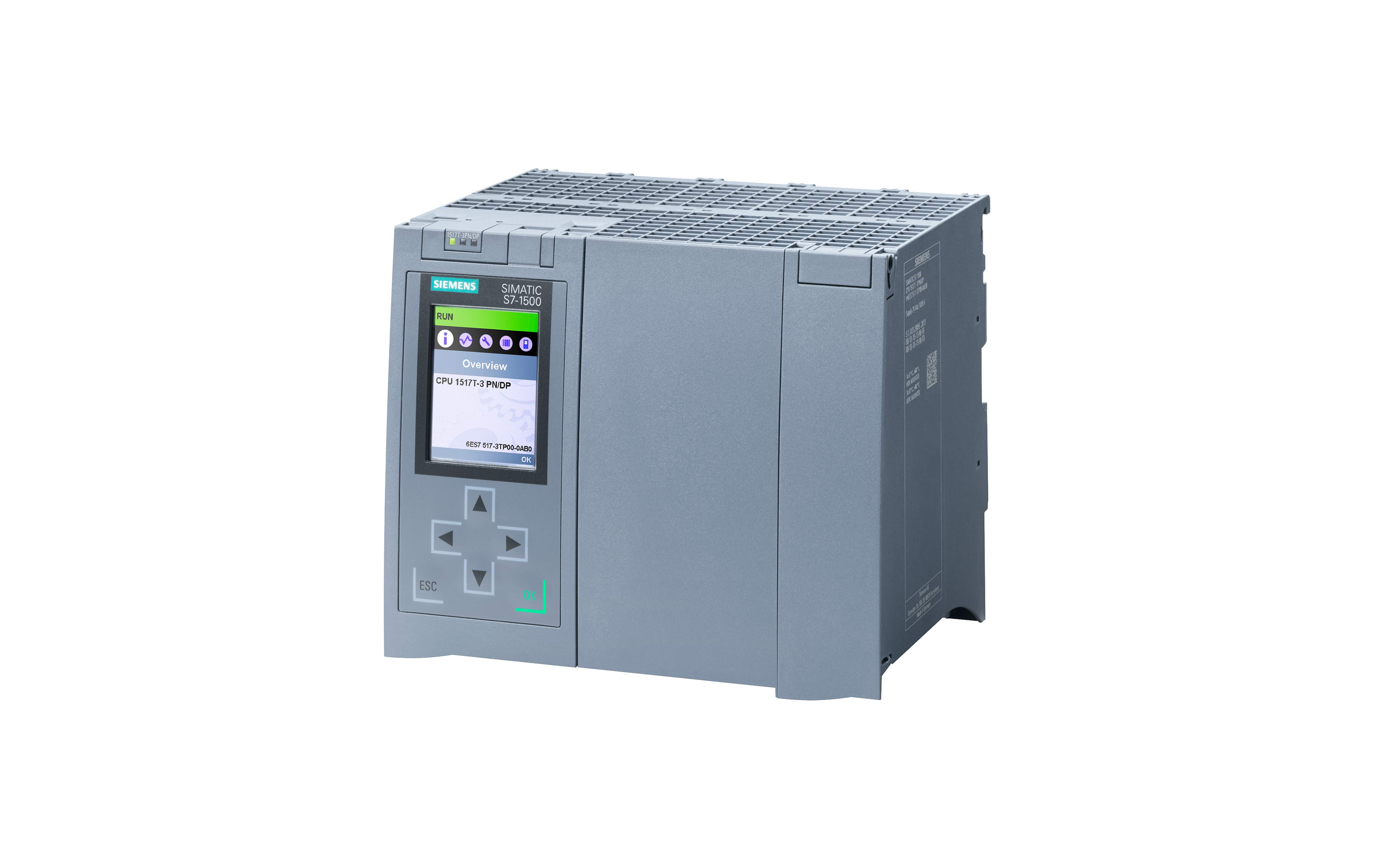

معرفی و بررسی فنی تکنولوژی سی پی یو سری ۱۵۰۰ زیمنس مدل CPU 1517T-3 PN/DP با کد فنی 6ES7517-3TP00-0AB0

ورک مموری ۳ مگابایتی برای برنامه و ۸ مگابایت برای اطلاعات

پورت‌ها :

یک پورت PROFINET IRT با سوئيچ دو پورت

دومین پورت: اترنت

سومین پورت: پروفی‌باس



• تحلیل فنی و تخصصی CPU 1517T-3 PN/DP زیمنس؛ ستون فقرات سیستم‌های حرکتی پیشرفته

در دنیای اتوماسیون صنعتی، زمانی که صحبت از «کنترل حرکت» (Motion Control) به میان می‌آید، پردازنده‌های سری SIMATIC S7-1500 زیمنس به عنوان پیشرو شناخته می‌شوند. اما در این میان، مدل‌های سری T (Technology) جایگاه ویژه‌ای دارند. پردازنده CPU 1517T-3 PN/DP با کد فنی 6ES7517-3TP00-0AB0، یک غول پردازشی است که به طور اختصاصی برای مدیریت محورهای حرکتی با دقت بالا و کینماتیک‌های پیچیده طراحی شده است.

این پردازنده فراتر از یک کنترل‌کننده منطقی ساده، یک Motion Controller قدرتمند است که در کنار ظرفیت بالای حافظه، امکانات ارتباطی گسترده‌ای از جمله پورت‌های پروفی‌نت و پروفی‌باس را در اختیار مهندسان قرار می‌دهد تا بتوانند پیچیده‌ترین سناریوهای صنعتی را با پایداری حداکثری پیاده‌سازی کنند.



• کالبدشکافی معماری حافظه: توازن میان سرعت و حجم داده

یکی از فاکتورهای حیاتی در انتخاب یک CPU برای پروژه‌های سنگین، مدیریت حافظه (Memory Management) است. در مدل 1517T-3 PN/DP، زیمنس معماری حافظه را به گونه‌ای طراحی کرده است که هم برای اجرای سریع کدها و هم برای ذخیره‌سازی داده‌های حجیم حرکتی، فضای کافی وجود داشته باشد.

• حافظه کاری (Work Memory): 3 مگابایت برای برنامه

مقدار 3 مگابایت حافظه کاری برای بخش برنامه (Program) در دنیای S7-1500 عدد بسیار قابل توجهی است. برخلاف PLCهای معمولی، در سری T، بخش بزرگی از منطق برنامه به کنترل اشیاء تکنولوژی (Technology Objects) اختصاص دارد. این فضا به مهندس اجازه می‌دهد تا:

• هزاران خط کد SCL یا LAD پیچیده را بدون نگرانی از پر شدن حافظه اجرا کند.
• توابع کتابخانه‌ای سنگین را برای محاسبات ریاضی و فیلترینگ داده‌ها فراخوانی نماید.



• حافظه داده (Data Memory): 8 مگابایت برای اطلاعات

وجود 8 مگابایت حافظه داده در این CPU، آن را برای پروژه‌هایی که با دیتابیس‌های حجیم (DB) سر و کار دارند، ایده‌آل می‌کند. در سیستم‌های Motion Control، ذخیره‌سازی پروفایل‌های حرکتی، جداول Camming (بادامک‌های مجازی) و ثبت دقیق رویدادها (Logging) نیاز به فضای داده زیادی دارد. این 8 مگابایت تضمین می‌کند که شما در مدیریت دستورالعمل‌های تولید (Recipes) و نگهداری متغیرهای فرآیندی با محدودیت روبرو نشوید.



• تحلیل زیرساخت ارتباطی: پیوند میان نسل‌های اتوماسیون

یکی از ویژگی‌های منحصربه‌فرد 6ES7517-3TP00-0AB0 که آن را از بسیاری از مدل‌های دیگر متمایز می‌کند، برخورداری از سه رابط ارتباطی مجزا است. این موضوع به مهندس طراح اجازه می‌دهد تا شبکه‌های مدرن اترنت را در کنار شبکه‌های کلاسیک پروفی‌باس مدیریت کند.

• پورت اول: PROFINET IRT با سوئیچ دو پورت

این پورت حیاتی‌ترین بخش برای کنترل حرکت است. تکنولوژی IRT (Isochronous Real-Time) تضمین می‌کند که داده‌های فرمان سروودرایوها با دقت زمانی در حد میکروثانیه منتقل شوند. وجود سوئیچ داخلی دو پورت به شما اجازه می‌دهد تا توپولوژی Line یا Ring (MRP) را بدون نیاز به سوئیچ خارجی پیاده‌سازی کنید که این امر باعث کاهش هزینه و پیچیدگی تابلو می‌شود.



• پورت دوم: درگاه Ethernet (PROFINET)

رابط دوم به عنوان یک پورت مستقل شبکه عمل می‌کند. این درگاه معمولاً برای موارد زیر رزرو می‌شود:

• ارتباط با سیستم‌های مانیتورینگ سطح بالا (HMI/SCADA).
• اتصال به شبکه کارخانه جهت تبادل داده با سیستم‌های MES/ERP.
• جدا کردن ترافیک مانیتورینگ از ترافیک حساس کنترلی (IRT) جهت جلوگیری از بروز تداخل و تأخیر در شبکه.



• پورت سوم: PROFIBUS DP

در حالی که بسیاری از کنترلرهای مدرن تنها بر پایه اترنت هستند، وجود پورت PROFIBUS در این مدل یک مزیت استراتژیک است. این قابلیت به شما اجازه می‌دهد تا تجهیزات قدیمی‌تر موجود در سایت (Legacy Systems) یا درایوهایی که فقط از پروفی‌باس پشتیبانی می‌کنند را مستقیماً به CPU متصل کنید و از هزینه‌های سنگین نوسازی کل تجهیزات اجتناب نمایید.



• قابلیت‌های Technology (T): فراتر از کنترلر معمولی

حرف T در نام این محصول نشان‌دهنده تمرکز ویژه بر Extended Motion Control است. پردازنده 1517T قابلیت‌های حرکتی زیر را در سطح High-End ارائه می‌دهد:

• Synchronous Operation: سنکرون‌سازی دقیق محورها (Gear و Cam) که برای ماشین‌های چاپ و بسته‌بندی ضروری است.
• Kinematics: کنترل بازوهای رباتیک تا چندین درجه آزادی (مانند ربات‌های Delta یا SCARA) مستقیماً از داخل PLC و بدون نیاز به کنترلر ربات مجزا.
• Proximity Detection: توابع پیشرفته برای شناسایی موقعیت دقیق اجزاء متحرک در لحظه.

این CPU می‌تواند تعداد زیادی محور مجازی و حقیقی را هم‌زمان مدیریت کند، به طوری که تمام آن‌ها در یک سیکل زمانی ثابت (Constant Bus Cycle) با هم هماهنگ باشند.



سناریوهای کاربردی: 1517T در کجا می‌درخشد؟

• خطوط بسته‌بندی پرسرعت (High-Speed Packaging)

در خطوطی که محصولات با سرعت بسیار بالا حرکت می‌کنند و نیاز به برش در حال حرکت (Flying Saw) یا لیبل‌زنی دقیق دارند، زمان پاسخگویی 1517T تعیین‌کننده است. ترکیب حافظه 8 مگابایتی داده و پورت IRT اجازه می‌دهد تا پیچیده‌ترین پروفایل‌های حرکتی بدون لرزش اجرا شوند.

• صنایع نساجی و چاپ

در این صنایع، کشش نخ یا کاغذ باید به دقت کنترل شود. سنکرون‌سازی محورهای متعدد با نسبت‌های متغیر (Electronic Camming) دقیقاً همان جایی است که توانمندی‌های سری T زیمنس خودنمایی می‌کند.

• نوسازی کارخانه‌های قدیمی (Retrofitting)

به دلیل وجود پورت پروفی‌باس، این CPU بهترین گزینه برای ارتقاء سیستم‌های قدیمی S7-300 یا S7-400 به نسل جدید S7-1500 است، چرا که اجازه می‌دهد بخش‌های سالم شبکه قدیمی همچنان به کار خود ادامه دهند.



• نکات طلایی برای مهندسان طراح

• مدیریت دمای کاری: با توجه به توان پردازشی بالای این CPU، اطمینان حاصل کنید که تهویه تابلوی برق مناسب است تا از کاهش کارایی به دلیل دمای بالا جلوگیری شود.
• استفاده از MMC مناسب: حتماً از کارت حافظه (SIMATIC Memory Card) با ظرفیت مناسب استفاده کنید. برای پروژه‌هایی که کدهای Motion سنگینی دارند، کارت‌های 12 مگابایت یا بالاتر توصیه می‌شود.
• بهینه‌سازی شبکه: ترافیک HMI را حتماً روی پورت دوم (Ethernet) تنظیم کنید تا پورت اول (IRT) به طور کامل در اختیار درایوها و زمان‌بندی‌های حساس حرکتی باشد.



سوالات متداول (FAQ)

• تفاوت اصلی 1517T با مدل استاندارد 1517 چیست؟

مدل استاندارد 1517 قابلیت‌های پایه Motion را دارد، اما مدل 1517T امکانات پیشرفته‌تری مثل کینماتیک رباتیک، سنکرون‌سازی پیچیده محورها و توابع کمکی حرکت را در سطحی بسیار وسیع‌تر ارائه می‌دهد.

• آیا پورت سوم (PROFIBUS) قابلیت Slave شدن را دارد؟

بله، پورت پروفی‌باس در این CPU می‌تواند هم به عنوان Master برای کنترل تجهیزات و هم به عنوان Slave برای اتصال به یک سیستم کنترل بالاتر عمل کند.

• برای برنامه‌نویسی این CPU به چه نسخه‌ای از TIA Portal نیاز است؟

با توجه به ویژگی‌های پیشرفته سری T، توصیه می‌شود از نسخه TIA Portal V14 SP1 به بالا (بسته به نسخه Firmware) استفاده کنید تا به تمام اشیاء تکنولوژی دسترسی داشته باشید.

• حداکثر حافظه جانبی قابل پشتیبانی چقدر است؟

این CPU از کارت‌های حافظه میکرو (MMC) زیمنس تا ظرفیت 32 گیگابایت پشتیبانی می‌کند که برای ذخیره‌سازی نقشه‌ها، مستندات و داده‌های حجیم بسیار عالی است.



• نتیجه‌گیری مهندسی

پردازنده CPU 1517T-3 PN/DP با کد فنی 6ES7517-3TP00-0AB0، انتخابی هوشمندانه برای سیستم‌هایی است که در آن‌ها “دقت حرکت” حرف اول را می‌زند. ادغام سه درگاه ارتباطی متنوع در کنار حافظه کاری قدرتمند، این محصول را به یک پل ارتباطی میان تکنولوژی‌های دیروز و فردا تبدیل کرده است. اگر به دنبال کنترلی بی‌نقص بر روی محورهای حرکتی ماشین‌آلات خود هستید و در عین حال به پایداری شبکه و انعطاف‌پذیری در اتصالات نیاز دارید، این مدل زیمنس قطعاً پاسخگوی نیازهای سخت‌گیرانه شما خواهد بود.
