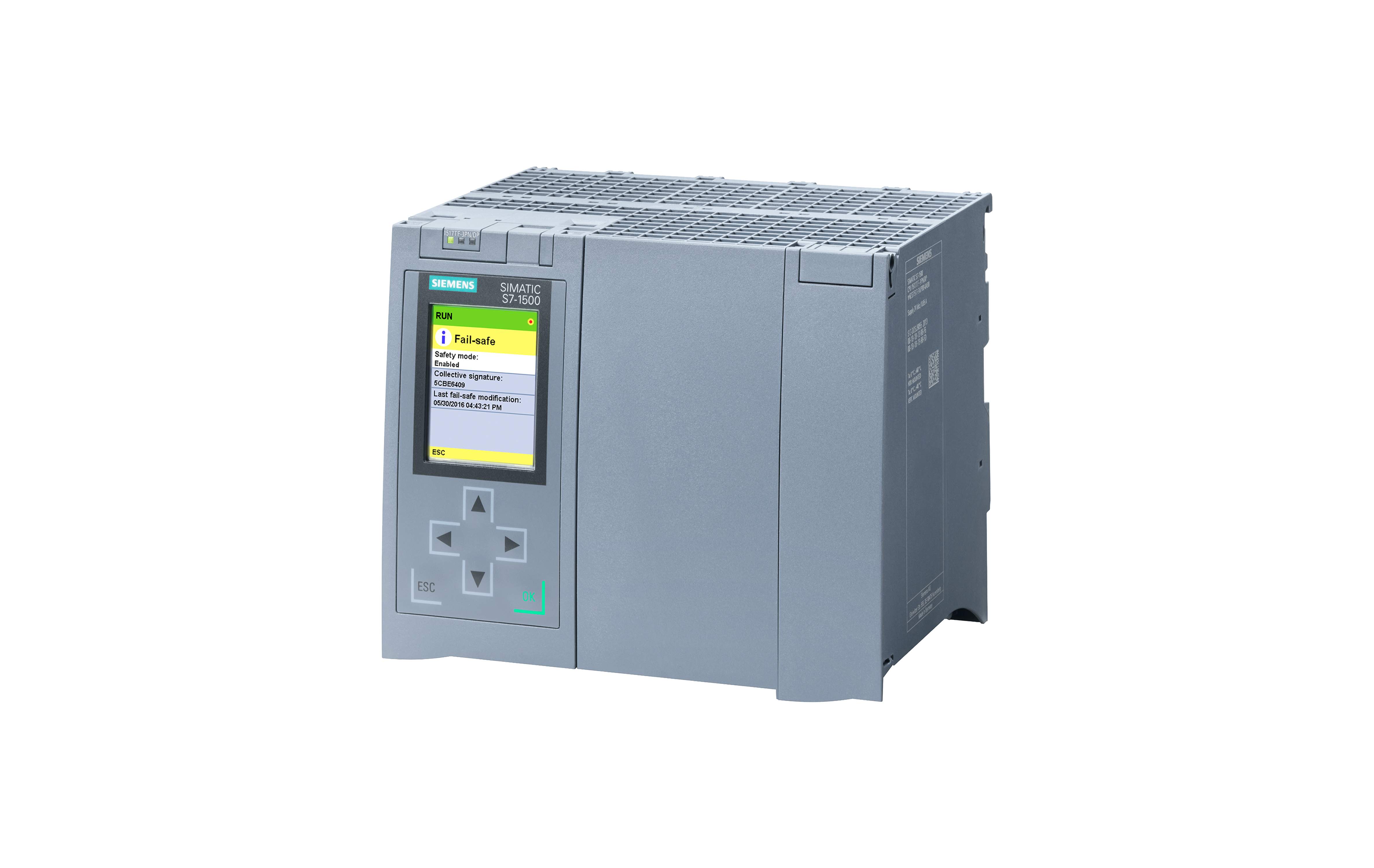

معرفی و بررسی فنی سی پی یو TF سری ۱۵۰۰ زیمنس مدل CPU 1517TF-3 PN/DP با کد فنی 6ES7517-3UP00-0AB0

ورک مموری ۳ مگابایتی برای برنامه و ۸ مگابایت برای اطلاعات

پورت‌ها :

یک پورت PROFINET IRT با سوئيچ دو پورت

دومین پورت: اترنت

سومین پورت: پروفی‌باس



• تحلیل تخصصی CPU 1517TF-3 PN/DP زیمنس؛ اوج همگرایی حرکت، ایمنی و قدرت پردازش

در دنیای مهندسی اتوماسیون، زمانی که با پروژه‌هایی روبرو هستیم که در آن‌ها «دقت حرکت در مقیاس میکروثانیه»، «حفاظت از جان انسان در سطح SIL 3» و «پایداری در شبکه‌های پیچیده» به طور هم‌زمان مورد نیاز است، دیگر نمی‌توان به PLCهای معمولی بسنده کرد. در این نقطه، پردازنده SIMATIC S7-1500 CPU 1517TF-3 PN/DP با کد فنی 6ES7517-3UP00-0AB0 به عنوان یک ابرکنترلر وارد میدان می‌شود.

این پردازنده، نه تنها یک کنترل‌کننده منطقی (Logic Controller) است، بلکه تلفیقی از یک Motion Controller پیشرفته و یک Fail-safe CPU قدرتمند در یک بدنه واحد است. پسوند TF (Technology + Fail-safe) بیانگر این واقعیت است که زیمنس تمام مرزهای سخت‌افزاری را جابجا کرده تا مهندسان بتوانند پیچیده‌ترین کینماتیک‌های رباتیک را در کنار سخت‌گیرانه‌ترین استانداردهای ایمنی، بدون نیاز به سخت‌افزار اضافی، مدیریت کنند.



• کالبدشکافی مفهوم TF: چرا 1517TF یک انتخاب استراتژیک است؟

برای درک اهمیت مدل 1517TF-3 PN/DP، باید به فلسفه یکپارچگی (Integration) در اتوماسیون مدرن نگاه کنیم. در گذشته، برای کنترل حرکت (Motion) و ایمنی (Safety)، از سخت‌افزارهای مجزا استفاده می‌شد که سیم‌کشی‌های پیچیده و چالش‌های هماهنگ‌سازی داده (Data Synchronization) را به همراه داشت.



• ادغام لایه ایمنی (Fail-safe)

این CPU با پشتیبانی از استانداردهای IEC 61508 (SIL 3) و ISO 13849-1 (PL e)، تضمین می‌کند که کدهای مربوط به توقف اضطراری، پرده‌های نوری و قفل‌های ایمنی در یک محیط ایزوله و مطمئن در داخل همان CPU اجرا شوند. استفاده از پروتکل PROFIsafe به شما اجازه می‌دهد تا داده‌های ایمنی را بر روی همان کابل استاندارد شبکه‌های PROFINET یا PROFIBUS منتقل کنید.



• تسلط بر لایه تکنولوژی (Technology)

بخش T در این پردازنده به معنای دسترسی به کتابخانه‌های وسیع کنترل حرکت است. از هم‌گام‌سازی ساده دو محور گرفته تا کنترل مسیرهای پیچیده در فضای سه‌بعدی (کینماتیک)، همه و همه توسط اشیاء تکنولوژی (Technology Objects) در محیط TIA Portal مدیریت می‌شوند. این یعنی شما می‌توانید یک بازوی رباتیک را به همان سادگی برنامه‌نویسی کنید که یک نوار نقاله را کنترل می‌کنید.



• تحلیل ظرفیت حافظه: 3MB برنامه و 8MB داده؛ فراتر از اعداد

یکی از جنبه‌های حساس مهندسی در پروژه‌های TF، مدیریت فضای حافظه است. پردازنده 6ES7517-3UP00-0AB0 با هوشمندی تمام، فضای حافظه کاری را به دو بخش تقسیم کرده است:



• حافظه کاری برنامه (3 مگابایت)

شاید در نگاه اول 3 مگابایت برای برنامه کم به نظر برسد، اما در معماری S7-1500، این فضا به طور بهینه برای کدهای اجرایی (Instruction) استفاده می‌شود. در یک سیستم TF، بخش قابل توجهی از این فضا توسط:

• بلاک‌های ایمنی (F-Blocks): که دارای کدهای پشتیبان برای اطمینان از عدم خطا هستند.
• توابع کینماتیک: جهت محاسبه مسیرهای حرکتی در لحظه (On-the-fly calculations).
• الگوریتم‌های منطقی: که وظیفه هماهنگی بین بخش‌های مختلف ماشین را دارند.



• حافظه کاری داده (8 مگابایت)

اینجاست که قدرت واقعی 1517TF نمایان می‌شود. وجود 8 مگابایت حافظه داده برای پروژه‌های Motion Control حیاتی است. چرا؟

• Technology Objects (TO): هر محور حرکتی یا سیستم کینماتیک، حجم زیادی از متغیرهای سیستمی را اشغال می‌کند.
• Camming Tables: ذخیره جداول بادامک مجازی که هزاران نقطه را برای حرکت نرم محورها در بر می‌گیرند، نیاز به فضای داده وسیعی دارد.
• Data Logging: در سیستم‌های ایمنی، ثبت وقایع برای بازرسی‌های فنی (Audit Trail) بسیار مهم است و این حافظه فضای کافی برای این کار را فراهم می‌کند.



• مهندسی ارتباطات: سه رابط مستقل برای مدیریت ترافیک داده

ساختار پورت‌ها در CPU 1517TF-3 PN/DP به گونه‌ای طراحی شده است که مهندس طراح بتواند یک توپولوژی شبکه «قطعی» (Deterministic) و بدون تداخل ایجاد کند.

• پورت اول: PROFINET IRT (دو پورت)

این رابط، قلب تپنده بخش Motion Control است. با استفاده از قابلیت IRT (Isochronous Real-Time)، زمان تبادل داده بین CPU و درایوهای سروو به دقت زیر یک میلی‌ثانیه می‌رسد. وجود سوئیچ دو پورت به مهندس اجازه می‌دهد تا از توپولوژی Ring استفاده کند که در صورت قطع شدن یک کابل، سیستم بدون توقف به کار خود ادامه دهد (Media Redundancy).



• پورت دوم: Ethernet (PROFINET)

این رابط به عنوان پورت مدیریتی و ارتباطات عمومی عمل می‌کند. در طراحی‌های حرفه‌ای، توصیه می‌شود که:

• ارتباط با HMI و SCADA از این پورت انجام شود.
• اتصال به شبکه IT کارخانه جهت ارسال گزارش‌های تولید بر روی این پورت تنظیم گردد.

این تفکیک باعث می‌شود که بار سنگین ترافیک مانیتورینگ، خللی در دقت محاسبات حرکت (IRT) ایجاد نکند.



• پورت سوم: PROFIBUS DP

زیمنس با حفظ پورت PROFIBUS در این مدل High-End، به مهندسان این امکان را داده است تا پل ارتباطی محکمی بین دنیای جدید و قدیم بسازند. این پورت برای:

• کنترل تجهیزات قدیمی (Legacy) که فاقد پورت اترنت هستند.
• ارتباط با سنسورها و عملگرهایی که در شبکه‌های پروفی‌باس پیکربندی شده‌اند.

بسیار کارآمد است و هزینه‌های جایگزینی سخت‌افزار در پروژه‌های بازسازی (Retrofitting) را به شدت کاهش می‌دهد.



• قابلیت‌های کینماتیک و کنترل حرکت در سطح High-End

پردازنده 1517TF صرفاً برای چرخاندن چند محور نیست. این CPU توانایی اجرای کینماتیک‌های پیشرفته را دارد که در گذشته فقط از عهده کنترلرهای تخصصی ربات بر می‌آمد:

• Delta Robots: برای چیدمان سریع قطعات (Pick & Place) در صنایع غذایی و دارویی.
• SCARA Robots: جهت مونتاژ دقیق در صنایع الکترونیک.
• Articulated Arms: کنترل بازوهای مفصلی برای جابجایی در فضاهای محدود.

با استفاده از این CPU، تمام محاسبات مسیر (Path Interpolation) مستقیماً در داخل PLC انجام می‌شود، که این امر باعث هماهنگی کامل بین منطق ماشین و حرکت ربات می‌گردد.



سناریوهای کاربردی: 1517TF کجا بی‌رقیب است؟

• صنایع خودروسازی (خطوط مونتاژ نهایی)

در جایی که بازوهای رباتیک در حال نصب قطعات حساس هستند و اپراتورها در نزدیکی آن‌ها تردد می‌کنند، ادغام ایمنی (SIL 3) و حرکت (Motion) در یک CPU، ضامن حفظ جان افراد و کیفیت محصول است.

• ماشین‌آلات چاپ و بسته‌بندی پرسرعت

در این صنعت، سنکرون‌سازی ده‌ها محور با دقت بسیار بالا ضروری است. پورت IRT این پردازنده تضمین می‌کند که تمام غلطک‌ها و تیغه‌های برش در هماهنگی مطلق با یکدیگر باشند.

• سیستم‌های انبارداری هوشمند (AS/RS)

جرثقیل‌های استکر که بارهای سنگین را در ارتفاعات زیاد جابجا می‌کنند، نیاز به توابع ایمنی پیشرفته (مانند محدودیت سرعت ایمن) و کنترل لرزش بار دارند که 1517TF به خوبی از پس آن برمی‌آید.



سوالات متداول (FAQ)

• تفاوت اصلی 1517TF با 1517T در چیست؟

هر دو مدل قابلیت‌های Motion Control پیشرفته را دارند، اما مدل 1517TF علاوه بر آن، دارای قابلیت‌های Fail-safe برای اجرای برنامه‌های ایمنی صنعتی است.

• آیا پورت PROFIBUS این مدل از پروتکل PROFIsafe پشتیبانی می‌کند؟

بله، شما می‌توانید سیگنال‌های ایمنی را هم از طریق شبکه PROFINET و هم از طریق شبکه PROFIBUS با استفاده از پروتکل PROFIsafe منتقل کنید.

• برای راه‌اندازی بخش Motion به چه لایسنسی نیاز است؟

برای استفاده از توابع پیشرفته حرکت و کینماتیک، علاوه بر سخت‌افزار، باید لایسنس‌های Technology متناسب با تعداد محورها (Axis) را در محیط TIA Portal تهیه کنید.

• حداکثر چند محور را می‌توان با این CPU کنترل کرد؟

تعداد محورها بستگی به زمان سیکل (Cycle Time) و نوع عملیات (Gearing, Camming, Kinematics) دارد، اما این CPU جزو قدرتمندترین مدل‌هاست و می‌تواند ده‌ها محور را به صورت هم‌زمان مدیریت کند.



• نتیجه‌گیری و دیدگاه مهندسی

پردازنده CPU 1517TF-3 PN/DP با کد فنی 6ES7517-3UP00-0AB0، تجلی هوشمندی زیمنس در پاسخ به نیازهای پیچیده صنعت مدرن است. این محصول با ارائه حافظه 3MB/8MB و سه درگاه ارتباطی متنوع، انعطاف‌پذیری بی‌نظیری را در طراحی سیستم‌های اتوماسیون فراهم می‌کند. برای یک مهندس طراح، انتخاب این مدل به معنای تضمین آینده پروژه، کاهش هزینه‌های نگهداری و دستیابی به بالاترین استانداردهای ایمنی و عملکرد در سطح جهانی است.
