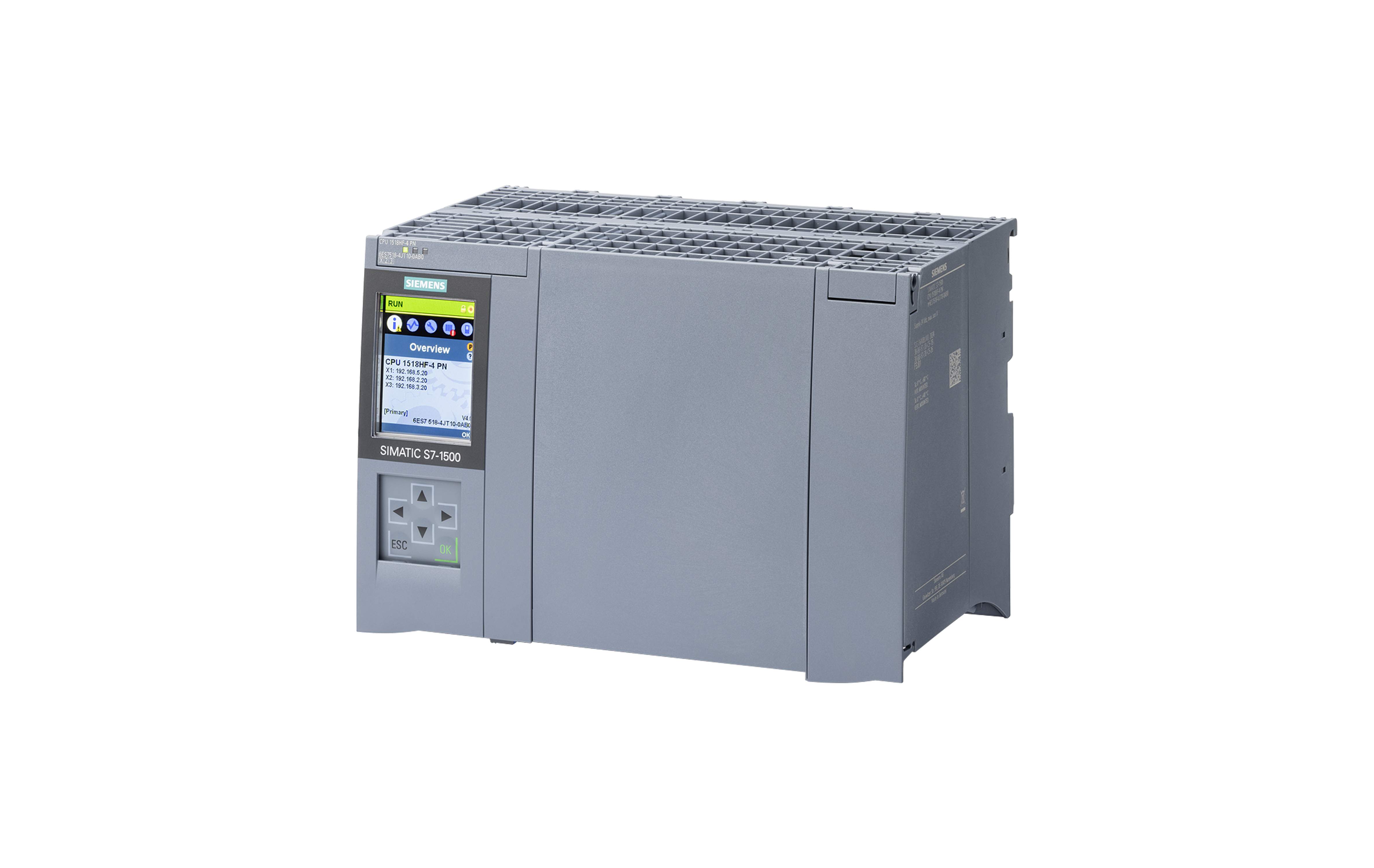

معرفی و بررسی فنی سی پی یو H سری ۱۵۰۰ زیمنس مدل CPU 1517H-4 PN با کد فنی 6ES7517-4HQ10-0AB0

ورک مموری ۴ مگابایتی برای برنامه و ۵۰ مگابایت برای اطلاعات

پورت‌ها :

یک پورت PROFINET RT با سوئيچ دو پورت

دومین پورت:پروفی‌نت با سوئيچ دو پورت

سومین پورت:پروفی‌نت

چهارمین و پنجمین پورت:H-SYNC



بررسی تخصصی CPU 1517H-4 PN زیمنس با کد فنی 6ES7517-4HQ10-0AB0

مقدمه: وقتی افزونگی، ظرفیت و انعطاف ارتباطی هم‌زمان مهم می‌شوند

در پروژه‌های صنعتی سطح بالا، انتخاب CPU فقط به «قدرت پردازش» محدود نمی‌شود. در عمل، مهندس اتوماسیون باید بین سه محور اصلی تعادل برقرار کند: تداوم عملکرد، ظرفیت حافظه، و معماری ارتباطی. اگر یکی از این سه ضلع ضعیف باشد، سیستم در شرایط واقعی سایت بهینه عمل نخواهد کرد. دقیقاً در همین نقطه است که CPU 1517H-4 PN زیمنس با کد فنی 6ES7517-4HQ10-0AB0 خودش را به‌عنوان یک کنترلر High Availability جدی مطرح می‌کند.

این CPU عضو خانواده SIMATIC S7-1500H است؛ یعنی برای معماری‌های Hot Standby و سیستم‌های ریداندانت سطح بالا طراحی شده، نه صرفاً کنترل معمولی. تفاوت نسخه -4 PN با مدل‌های ساده‌تر در این است که زیمنس برای آن، هم ظرفیت حافظه بالاتر در نظر گرفته و هم لایه ارتباطی گسترده‌تر و تفکیک‌شده‌تری ارائه داده است. وجود ۴ مگابایت Work Memory برای برنامه و ۵۰ مگابایت Work Memory برای اطلاعات نشان می‌دهد که این مدل برای پروژه‌هایی با منطق کنترلی حجیم، داده‌های فرآیندی زیاد، و نیازهای ارتباطی چندلایه ساخته شده است.



مشخصات فنی CPU 1517H-4 PN

• شناسنامه سخت‌افزاری

مدل CPU 1517H-4 PN یکی از نسخه‌های پیشرفته سری H در S7-1500 است. این CPU معمولاً در سیستم‌هایی به‌کار می‌رود که توقف فرایند در آن‌ها غیرقابل قبول است و هم‌زمان نیاز به معماری ارتباطی دقیق، قابل تفکیک و قابل توسعه دارند.

مشخصات کلیدی آن عبارت‌اند از:

• برند: Siemens
• سری: SIMATIC S7-1500H
• مدل: CPU 1517H-4 PN
• کد فنی: 6ES7517-4HQ10-0AB0
• نوع سیستم: High Availability / Hot Standby
• حافظه برنامه: 4MB
• حافظه داده: 50MB
• پورت‌ها: 5 پورت شامل 3 پورت PROFINET و 2 پورت H-SYNC
• کاربرد: پروژه‌های بسیار حساس صنعتی، فرآیندی و زیرساختی



• جایگاه این CPU در معماری H

CPUهای سری H برای کار به‌صورت زوجی و همگام طراحی شده‌اند. یعنی این CPU معمولاً به‌تنهایی معنی کامل ندارد؛ بلکه همراه با CPU همسان خود یک سیستم افزونه کامل را می‌سازد. در این معماری، هر دو CPU وضعیت یکدیگر را به‌صورت پیوسته همگام نگه می‌دارند تا اگر یکی دچار خطا شد، دیگری بدون اختلال محسوس کنترل را ادامه دهد.

نسخه 4HQ10 نسبت به مدل‌های قدیمی‌تر، ظرفیت و انعطاف بیشتری دارد. همین موضوع آن را برای پروژه‌هایی مناسب می‌کند که هم بار برنامه‌نویسی بالاست و هم شبکه ارتباطی باید چند بخش مجزا را پوشش دهد.



تحلیل حافظه و توان پردازشی

• 4MB حافظه برنامه؛ برای منطق کنترل سنگین

۴ مگابایت حافظه برنامه در یک CPU H یعنی شما فضای کافی برای پیاده‌سازی منطق‌های پیچیده و ساختارمند دارید. این حافظه برای موارد زیر اهمیت دارد:

• توالی‌های کنترلی پیچیده
• اینترلاک‌های چندمرحله‌ای
• الگوریتم‌های مانیتورینگ و تشخیص خطا
• کدنویسی ماژولار با FB و FCهای متعدد
• تبادل داده با سیستم‌های بالادستی
• مدیریت بخش‌های مختلف فرآیند در یک پروژه واحد

در پروژه‌های واقعی، این حجم حافظه به مهندس اجازه می‌دهد برنامه را تمیزتر، ساختاریافته‌تر و قابل نگهداری‌تر طراحی کند؛ چیزی که در سیستم‌های افزونه حیاتی است، چون هر دو CPU باید دقیقاً رفتار هماهنگ داشته باشند.



• 50MB حافظه داده؛ مزیت جدی برای پروژه‌های دیتا-محور

۵۰ مگابایت حافظه داده عدد بسیار مهمی است. در سیستم‌های High Availability، داده فقط یک مقدار خام نیست؛ بلکه شامل وضعیت تجهیزات، آلارم‌ها، پارامترهای فرآیندی، بافرها، آرایه‌ها، ارتباطات و داده‌های تشخیصی است. این ظرفیت بالا اجازه می‌دهد:

• ساختارهای داده بزرگ مدیریت شوند
• پارامترهای متنوع فرآیند ذخیره شوند
• متغیرهای Retentive با خیال راحت تعریف شوند
• داده‌های HMI/SCADA بدون فشار اضافه روی CPU نگهداری شوند
• وضعیت‌های عملیاتی در سیستم افزونه به‌صورت پایدار همگام بمانند

این بخش از حافظه، در عمل، کیفیت طراحی کل سیستم را بالا می‌برد؛ چون مهندس مجبور نیست به‌صورت افراطی داده‌ها را فشرده یا پراکنده پیاده‌سازی کند.



معماری پورت‌ها و نقش آن‌ها در طراحی سیستم

• پورت اول: PROFINET RT با سوئیچ دو پورت

این پورت برای اتصال به شبکه کنترل اصلی بسیار مهم است. وجود سوئیچ دو پورت داخلی باعث می‌شود بتوان توپولوژی‌های صنعتی مختلف، از جمله خطی و حلقه‌ای را راحت‌تر پیاده‌سازی کرد. این پورت معمولاً برای:

• Remote I/O
• درایوها
• HMI
• ایستگاه‌های فیلد PROFINET

به‌کار می‌رود.



• پورت دوم: PROFINET با سوئیچ دو پورت

وجود یک پورت PROFINET دوم با سوئیچ دو پورت، قدرت تفکیک شبکه را بالاتر می‌برد. این یعنی می‌توان شبکه فرآیند را از شبکه مانیتورینگ یا مهندسی جدا کرد. در پروژه‌های بزرگ، این تفکیک بسیار حیاتی است، چون:

• بار ترافیکی کنترل بهتر مدیریت می‌شود
• عیب‌یابی ساده‌تر می‌شود
• ریسک تداخل شبکه کاهش پیدا می‌کند
• ساختار OT از IT بهتر جدا می‌ماند



• پورت سوم: PROFINET مستقل

پورت سوم یک PROFINET مستقل است و معمولاً برای سناریوهایی استفاده می‌شود که نیاز به یک کانال ارتباطی جداگانه وجود دارد. این پورت در پروژه‌های بزرگ برای ارتباطات خاص، سیستم‌های مانیتورینگ یا تفکیک بیشتر ترافیک بسیار ارزشمند است.



• پورت‌های چهارم و پنجم: H-SYNC

دو پورت H-SYNC مهم‌ترین بخش معماری افزونه هستند. این پورت‌ها برای سنکرون‌سازی سخت‌افزاری بین دو CPU استفاده می‌شوند. در معماری H، این همگام‌سازی نقش ستون فقرات سیستم را دارد.

کارکرد H-SYNC شامل موارد زیر است:

• انتقال داده‌های همگام‌سازی بین CPUها
• هماهنگی وضعیت داخلی دو پردازنده
• کمک به سوئیچ‌اوور نرم و بدون شوک
• حفظ انسجام داده‌ها و وضعیت فرآیندی

اگر PROFINET را شبکه ارتباطی فرآیند بدانیم، H-SYNC را باید شبکه عصبی سیستم افزونه دانست.



کاربردهای صنعتی CPU 1517H-4 PN

• صنایع فرآیندی حیاتی

این CPU برای صنایع زیر بسیار مناسب است:

• پالایشگاه‌ها
• پتروشیمی
• نیروگاه‌ها
• خطوط انتقال انرژی
• تصفیه‌خانه‌های بزرگ آب و فاضلاب
• صنایع فولاد و سیمان
• واحدهای Utility با حساسیت بالا



• پروژه‌های با تداوم عملیاتی بالا

در هر پروژه‌ای که downtime هزینه‌ساز است، این CPU یک انتخاب مهندسی جدی محسوب می‌شود. معماری H باعث می‌شود سیستم در برابر خرابی یک CPU، بدون قطع محسوس ادامه کار دهد.



• سیستم‌های داده‌محور و شبکه‌محور

وجود 50MB حافظه داده و پورت‌های متنوع PROFINET این CPU را برای پروژه‌هایی مناسب می‌کند که نیاز به تبادل داده زیاد، مانیتورینگ گسترده و اتصال هم‌زمان به چند سطح شبکه دارند.



نکات مهندسی مهم در طراحی

• این CPU فقط سخت‌افزار نیست؛ معماری است

استفاده از CPU 1517H-4 PN باید با یک طراحی کامل همراه باشد:

• انتخاب I/Oهای سازگار با ریداندانس
• طراحی شبکه PROFINET با توپولوژی مناسب
• توجه به MRP و ساختار حلقه
• تعریف برنامه ماژولار و قابل همگام‌سازی
• تست سناریوی Failover در راه‌اندازی



• برنامه‌نویسی باید تمیز و قابل نگهداری باشد

در سیستم‌های H، کد باید شفاف و ساختارمند باشد. هر چه منطق برنامه پیچیده‌تر و نامنظم‌تر باشد، نگهداری و تشخیص خطا سخت‌تر می‌شود. استفاده از بلوک‌های منظم، نام‌گذاری دقیق Tagها و مدیریت درست Data Blockها بسیار مهم است.



• شبکه و تغذیه باید هم‌سطح CPU باشند

یک CPU قدرتمند اگر روی شبکه نامناسب یا منبع تغذیه ناپایدار قرار بگیرد، مزیت خود را از دست می‌دهد. بنابراین طراحی صحیح تابلو، کابل‌کشی استاندارد، شیلدینگ مناسب و تجهیزات شبکه صنعتی معتبر ضروری است.



سوالات متداول

• CPU 1517H-4 PN برای چه پروژه‌هایی مناسب است؟

برای پروژه‌های بسیار حساس که نیاز به High Availability، ظرفیت حافظه بالا و شبکه چندلایه دارند.



• تفاوت آن با CPU 1517H-3 PN چیست؟

مدل -4 PN ظرفیت حافظه بالاتر و معماری ارتباطی گسترده‌تری دارد و برای پروژه‌های بزرگ‌تر و پیچیده‌تر مناسب‌تر است.



• پورت‌های H-SYNC چه نقشی دارند؟

برای سنکرون‌سازی سخت‌افزاری بین دو CPU در سیستم افزونه استفاده می‌شوند و هسته اصلی Hot Standby هستند.



• آیا این CPU به‌تنهایی استفاده می‌شود؟

معمولاً خیر. این مدل برای کار در یک سیستم H و همراه با CPU همسان خود طراحی شده است.



• جمع‌بندی مهندسی

CPU 1517H-4 PN زیمنس با کد فنی 6ES7517-4HQ10-0AB0 یک کنترلر High Availability بسیار قدرتمند است که با ۴MB حافظه برنامه، ۵۰MB حافظه داده، سه پورت PROFINET و دو پورت H-SYNC، برای پروژه‌های حیاتی و توقف‌ناپذیر طراحی شده است. اگر هدف شما طراحی یک سیستم صنعتی پایدار، افزونه و قابل توسعه است، این CPU دقیقاً در کلاس راهکارهای حرفه‌ای قرار می‌گیرد.
