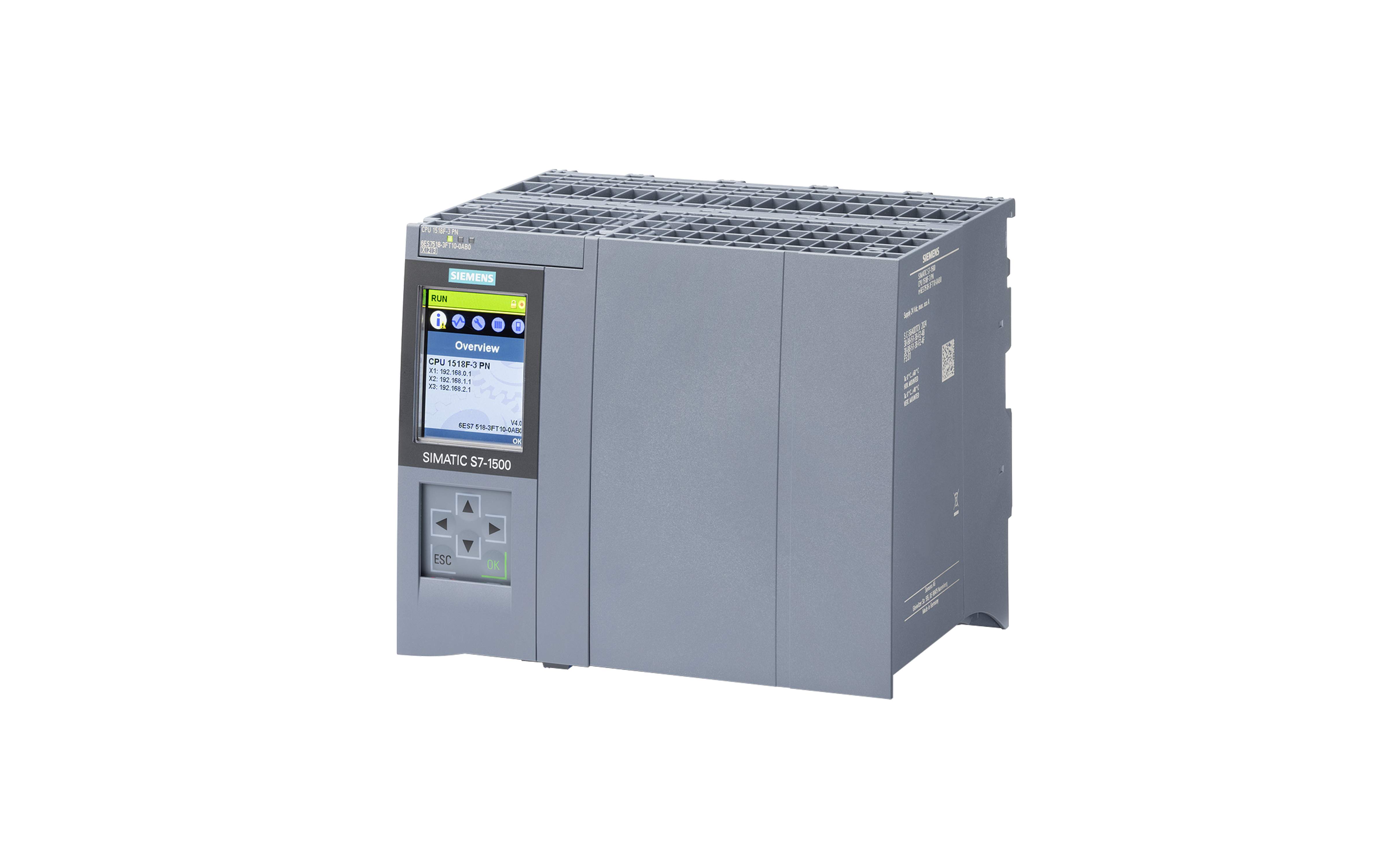

معرفی و بررسی فنی سی پی یو Fail-safe سری ۱۵۰۰ زیمنس مدل CPU 1518F-3 PN با کد فنی 6ES7518-3FT10-0AB0

ورک مموری ۱۸ مگابایتی برای برنامه و ۱۵۰ مگابایت برای اطلاعات

پورت‌ها :

یک پورت PROFINET IRT با سوئيچ دو پورت

دومین پورت:پورت PROFINET RT با سوئيچ دو پورت

سومین پورت:اترنت



بررسی تخصصی CPU 1518F-3 PN زیمنس با کد فنی 6ES7518-3FT10-0AB0

مقدمه: قله توان پردازشی و ظرفیت داده در دنیای اتوماسیون ایمن

در طراحی و مهندسی سیستم‌های اتوماسیون مقیاس بزرگ (Mega-Scale)، صنایع فرآیندی بحرانی و کارخانجات کاملاً یکپارچه، گاهی با سناریوهایی مواجه می‌شویم که در آن‌ها زمان‌های پاسخ میکرودقیق، حجم کدهای محاسباتی غول‌آسا، صدها محور کنترل حرکت سنکرون و ارتباطات ایمنی گسترده به‌طور هم‌زمان ظاهر می‌شوند. در این پروژه‌ها، کوچک‌ترین تاخیر در اجرای منطق ایمنی یا محدودیت در پهنای باند ارتباطی، می‌تواند منجر به خسارات جبران‌ناپذیر مالی و جانی شود. برای این چالش‌های بدون بازگشت، زیمنس گل سرسبد پردازنده‌های خود را معرفی کرده است.

پردازنده CPU 1518F-3 PN با کد فنی 6ES7518-3FT10-0AB0، قوی‌ترین و سریع‌ترین CPU خانواده SIMATIC S7-1500 Fail-safe به شمار می‌رود. این غول پردازشی با اختصاص ۱۸ مگابایت حافظه کاری برنامه و ۱۵۰ مگابایت حافظه کاری اطلاعات، فراتر از استانداردهای مرسوم PLCها ظاهر شده است. مجهز بودن این سخت‌افزار به سه اینترفیس فیزیکی مستقل شامل پورت‌های PROFINET IRT، PROFINET RT و پورت Ethernet اختصاصی، امکان معماری شبکه‌های چندلایه و مدیریت موازی ارتباطات OT و IT را در بالاترین سطح ایمنی ممکن (SIL 3 / PL e) فراهم می‌کند.



مشخصات فنی CPU 1518F-3 PN با کد 6ES7518-3FT10-0AB0

• شناسنامه سخت‌افزاری و ساختار داخلی

پردازنده CPU 1518F-3 PN زیمنس با کد فنی 6ES7518-3FT10-0AB0 برای سخت‌ترین وظایف کنترلی طراحی شده است. نگاهی به جزئیات فنی این ابرکنترلر بیانگر قدرت آن است:

• برند: Siemens
• خانواده: SIMATIC S7-1500F (Fail-safe)
• مدل: CPU 1518F-3 PN
• کد فنی: 6ES7518-3FT10-0AB0
• حافظه کاری برنامه: 18MB (مناسب برای کدهای فوق سنگین)
• حافظه کاری اطلاعات: 150MB (ایده‌آل برای ذخیره‌سازی داده‌های کلان فیلد)
• پورت اول (X1): 1x PROFINET IRT با سوئیچ داخلی دو پورت
• پورت دوم (X2): 1x PROFINET RT با سوئیچ داخلی دو پورت
• پورت سوم (X3): 1x Ethernet مستقل (RJ45)
• زمان اجرای دستورات بیتی (Bit Performance): کمتر از 1 نانوثانیه
• استاندارد ایمنی: پشتیبانی کامل از SIL 3 (IEC 62061) و PL e (ISO 13849-1)
• پروتکل ارتباطی ایمن: PROFIsafe بر بستر اترنت صنعتی



• سرعت پردازش نانوثانیه‌ای؛ عبور از مرزهای محاسباتی

چیزی که این پردازنده را از تمام مدل‌های هم‌خانواده مجزا می‌کند، پردازنده فوق‌سریع آن است. با زمان پردازش دستورات ریاضی و منطقی در محدوده نانوثانیه، این CPU توانایی اجرای برنامه‌های سنگین ریاضی، فیلترهای فرکانسی، کنترلر پیچیده چند متغیره و کنترل حرکت بلادرنگ (Real-time Motion Control) را بدون ایجاد کوچک‌ترین تاخیری در اجرای چرخه‌های حفاظتی داراست.



تحلیل مهندسی حافظه شگفت‌انگیز: ۱۸ مگابایت برنامه و ۱۵۰ مگابایت داده

• تحلیل حافظه برنامه 18MB؛ کدهای بی‌پایان و روتین‌های پیچیده ایمنی

در یک سیستم Fail-safe بسیار بزرگ، هر شیر برقی اضطراری، سنسور ایمنی، پرده نوری و کلیدهای حفاظتی نیاز به بلوک‌های برنامه‌نویسی اختصاصی دارند که به طور مداوم وضعیت سلامت کانال‌ها را ارزیابی کنند. زمانی که تعداد این تجهیزات حفاظتی به صدها یا هزاران کانال برسد، برنامه ایمنی به سرعت حافظه را اشغال می‌کند. اختصاص ۱۸ مگابایت ورک مموری برنامه به این CPU مزایای زیر را دارد:

• پیاده‌سازی هم‌زمان کدهای کنترلی استاندارد و روتین‌های ایمنی برای کل یک کارخانه بزرگ پتروشیمی، داروسازی یا تصفیه‌خانه آب بزرگ صنعتی در یک PLC واحد.
• استفاده آزادانه از الگوریتم‌های هوش مصنوعی ساده، فیلترهای نویز دیجیتال و محاسبات آماری سنگین در محیط TIA Portal.
• فراخوانی و اجرای بی‌دردسر بیش از ۱۰۰ محور هماهنگ سروودرایو (Gear/Cam) با استفاده از بلوک‌های نرم‌افزاری استاندارد بدون اشباع حافظه.



• تحلیل حافظه داده 150MB؛ دیتابانک غول‌آسا در سطح کنترلر

حافظه ۱۵۰ مگابایت برای اطلاعات، نیاز به کامپیوترهای محلی جمع‌آوری داده (Industrial PCs) را در بسیاری از کاربردها به شدت کاهش می‌دهد. مهندسان با استفاده از این فضای وسیع داده می‌توانند:

• ساختارهای داده پیچیده شامل دستورالعمل‌های تولید (Recipes) بسیار سنگین با تعداد پارامترهای نامحدود را به صورت محلی ذخیره کنند.
• بافرهای اطلاعاتی حجیمی را برای ذخیره روندهای فرآیندی (Process Trends) به مدت طولانی در دل خود PLC ایجاد کنند تا در صورت قطع ارتباط با شبکه بالادستی، هیچ داده‌ای از دست نرود.
• سرورهای داخلی وب و کلاینت/سرورهای OPC UA را برای تبادل میلیاردها تگ اطلاعاتی با سیستم‌های MES یا ERP پیکربندی کنند.



تشریح معماری پورت‌های ارتباطی سه‌گانه

• رابط X1: پورت PROFINET IRT با سوئیچ دو پورت

رابط اول شبکه به عنوان درگاه ارتباطی بلادرنگ عمل می‌کند. پشتیبانی از IRT سبب می‌شود تا تبادل داده بین درایوها، کارت‌های I/O ایمنی و CPU در سیکل‌های زمانی فوق‌العاده کوتاه و با قابلیت پیش‌بینی بالا انجام شود. این درگاه بستر اصلی ارسال فریم‌های حفاظتی PROFIsafe به نقاط مختلف کارخانه است.



• رابط X2: پورت PROFINET RT با سوئیچ دو پورت

رابط دوم که آن هم مجهز به سوئیچ دو پورته است، مسیر ارتباطی مستقلی با سرعت و ساختار اترنت به صورت RT ایجاد می‌کند. این پورت برای اتصالات زیر استفاده می‌شود:

• شبکه بین‌دستگاهی با سایر PLCهای کارگاه بدون تداخل در پهنای باند پورت X1.
• اتصال مستقیم HMIهای مستقر در پانل‌های محلی جهت مانیتورینگ فرآیندها.
• ایجاد لینک‌های پشتیبان با توپولوژی حلقه برای بالا بردن ضریب اطمینان شبکه کنترلی عمومی.



• رابط X3: پورت اترنت مستقل (RJ45)

پورت سوم یک درگاه فیزیکی کاملاً مجزا برای اتصال به دنیای خارج از اتوماسیون (IT) است. کاربردهای حیاتی این پورت شامل موارد زیر است:

• تفکیک کامل فیزیکی شبکه کارخانه (OT) از شبکه اداری (IT): این جداسازی، امنیت سایبری را به حداکثر رسانده و از ورود بدافزارها و نفوذهای ناخواسته جلوگیری می‌کند.
• ارتباط پرسرعت با اتاق کنترل: اتصال به سرورهای پایگاه داده، سیستم‌های لایه MES/ERP و مانیتورینگ کلی کارخانه از طریق کلاینت OPC UA بدون درگیر کردن پورت‌های صنعتی X1 و X2.



سناریوهای کاربردی ویژه

• نیروگاه‌ها و صنایع نفت، گاز و پتروشیمی (Oil & Gas)

در واحدهای فرآیندی حساس که با مواد شیمیایی قابل اشتعال یا تحت فشار بالا سرکار دارند، سیستم‌های خاموشی اضطراری (ESD) باید با زمان پاسخ‌دهی بسیار پایینی عمل کنند. CPU 1518F-3 PN با قدرت محاسباتی نانوثانیه‌ای و تفکیک زون‌های ارتباطی، بهترین انتخاب برای کنترل بویلرها، توربین‌های بزرگ و مدیریت ایمنی کل سایت است.

• سالن‌های رنگ و خطوط مونتاژ نهایی خودروسازی

در کارخانجات مدرن خودروسازی که صدها ربات جوشکار، نقاله‌های هوایی و سیستم‌های هدایت خودکار (AGV) در یک شبکه یکپارچه فعالیت دارند، استفاده از این پردازنده با ظرفیت بالای حافظه، امکان کنترل متمرکز کل سالن و مدیریت سناریوهای ایمنی گسترده را مهیا می‌سازد.



نکات کلیدی مهندسی و پیکربندی در TIA Portal

• مدیریت پهنای باند و اولویت‌بندی تسک‌ها

با توجه به حجم پردازشی بسیار بالا در CPU 1518F-3 PN، تخصیص زمان چرخه‌های فراخوانی بلوک‌ها (Task Cycle Time) در نرم‌افزار TIA Portal باید مهندسی‌شده باشد. روتین‌های ایمنی همواره باید در بلوک‌های با اولویت بالا (مانند OB121) قرار گرفته و زمان نگهدارنده‌های ایمنی (Safety Watchdog) متناسب با رفتارهای ارتباطی شبکه اترنت فیلد تنظیم شوند تا از بروز تریپ‌های ناخواسته جلوگیری شود.

• ایمن‌سازی پورت اترنت X3 و تنظیمات دیواره آتش

از آنجایی که پورت X3 مستقیماً به شبکه‌های بالادستی کارخانه متصل می‌شود، مهندس اتوماسیون باید تمام تنظیمات امنیتی CPU، گواهینامه‌های کلاینت OPC UA و دسترسی‌های وب‌سرور را فعال کرده و دسترسی‌های پورت‌های فیزیکی دیگر را مسدود کند تا استانداردهای دفاع دفاعی (Defense-in-Depth) به درستی رعایت شوند.



سوالات متداول درباره CPU 1518F-3 PN 6ES7518-3FT10-0AB0

• تفاوت‌های عمده CPU 1518F-3 PN با مدل 1517F-3 PN چیست؟

تفاوت اصلی در ارتقای چشمگیر حافظه کاری است. مدل 1518F دارای ۱۸ مگابایت حافظه برنامه و ۱۵۰ مگابایت حافظه داده است (در مقایسه با ۶ مگابایت برنامه و ۵۰ مگابایت داده در مدل 1517F) و زمان اجرای دستورات در آن به مراتب سریع‌تر است.

• آیا این CPU دارای وب‌سرور داخلی است و چگونه پیکربندی می‌شود؟

بله، این CPU دارای یک وب‌سرور قدرتمند و امن است که مهندسان می‌توانند از طریق مرورگر به صفحات عیب‌یابی، کدهای خطای ثبت شده و حتی صفحات وب اختصاصی طراحی شده توسط کاربر (User-defined Web Pages) دسترسی پیدا کنند.

• حداقل ظرفیت کارت حافظه پیشنهادی برای این مدل چقدر است؟

با توجه به ورک مموری ۱۵۰ مگابایتی این پردازنده، استفاده از کارت‌های حافظه کوچک به هیچ عنوان منطقی نیست. حداقل کارت حافظه پیشنهادی برای این تجهیز، کارت‌های ۲ گیگابایتی زیمنس (SMC) است تا فایل‌های پروژه و بافرهای بزرگ داده به خوبی ذخیره شوند.

• پروتکل PROFIsafe روی کدام پورت‌های این CPU فعال است؟

پروتکل PROFIsafe برای تبادل امن داده‌ها می‌تواند روی هر دو پورت X1 (IRT) و X2 (RT) بنا به نیاز توپولوژی شبکه پیکربندی و استفاده شود.

• آیا این CPU قابلیت‌های کنترل حرکت پیشرفته (Motion Control) را دارد؟

بله، این کنترلر به دلیل سرعت پردازش نانوثانیه‌ای و پورت IRT، توانایی کنترل تعداد بسیار بالایی از محورهای سنکرون (تکنولوژی محور کنترل حرکت) را دارا است.



• جمع‌بندی مهندسی

پردازنده CPU 1518F-3 PN زیمنس با کد فنی 6ES7518-3FT10-0AB0 بی‌تردید قوی‌ترین ابزار کنترلی در سطح سیستم‌های کنترل ایمن (Fail-safe) در بازار اتوماسیون صنعتی است. دارا بودن ۱۸ مگابایت حافظه کاری برنامه، ۱۵۰ مگابایت حافظه کاری اطلاعات و ساختار بی‌نظیر سه پورت مستقل ارتباطی (PROFINET IRT، PROFINET RT و اترنت مستقل)، این تجهیز را به هسته مرکزی و مغز متفکر کارخانجات بزرگ هوشمند تبدیل کرده است. این غول سخت‌افزاری با تلفیق کامل سیستم‌های اتوماسیون استاندارد و استانداردهای ایمنی روز دنیا (SIL 3 / PL e)، ایمنی پایدار، یکپارچه‌سازی آسان داده‌های OT و IT و کنترل بی‌نقص فرآیندهای صنعتی را در کلاس جهانی تضمین می‌کند.
