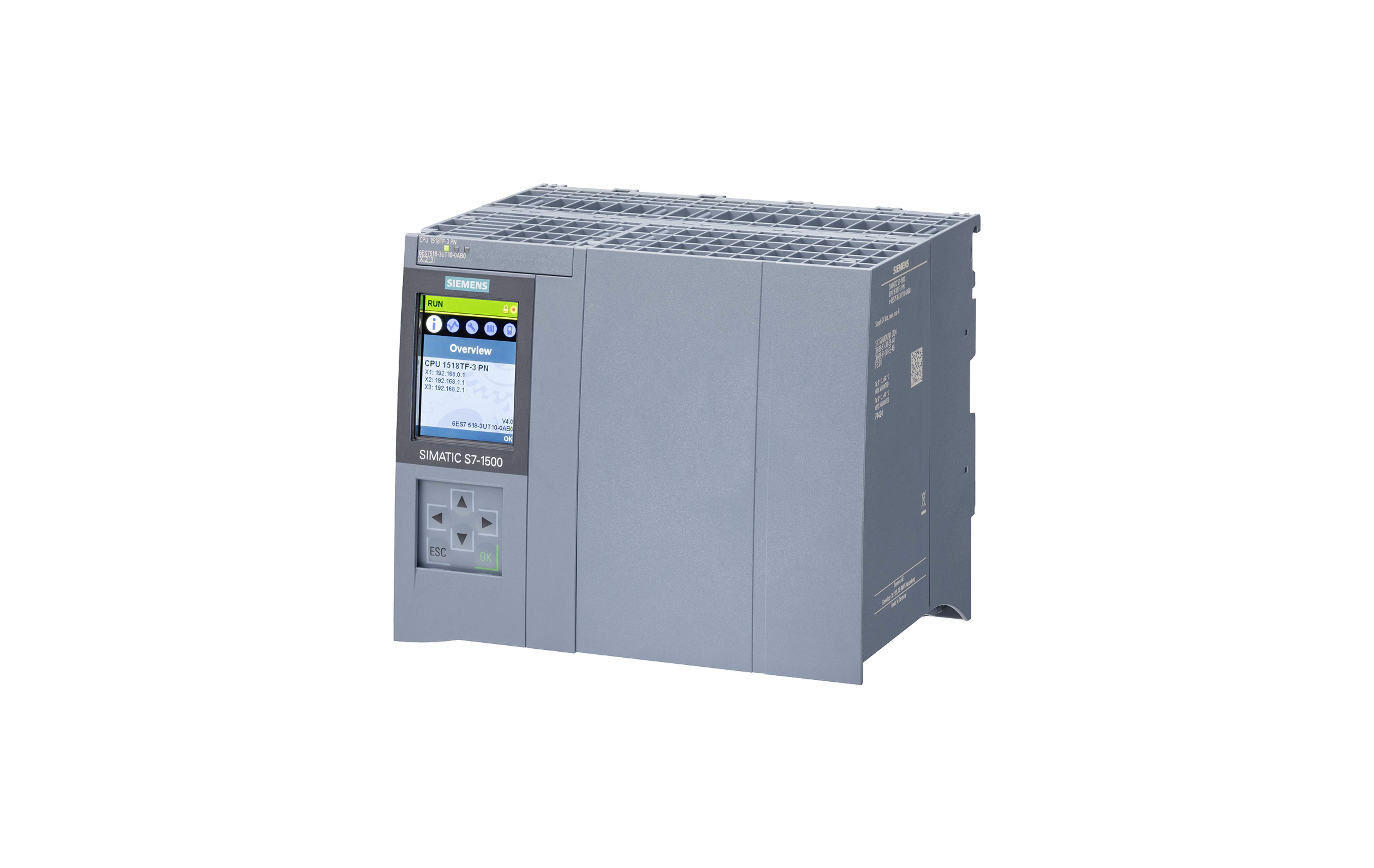

معرفی و بررسی فنی سی پی یو TF سری ۱۵۰۰ زیمنس مدل CPU 1518TF-3 PN با کد فنی 6ES7518-3UT10-0AB0

ورک مموری ۱۸ مگابایتی برای برنامه و ۱۵۰ مگابایت برای اطلاعات

پورت‌ها :

یک پورت PROFINET IRT با سوئيچ دو پورت

دومین پورت:

سومین پورت: پروفی‌نت با امکانات پایه



تحلیل تخصصی CPU 1518TF-3 PN زیمنس؛ غول کنترل حرکت و پردازش یکپارچه

در دنیای اتوماسیون صنعتی، زمانی که از “High-end” صحبت می‌کنیم، در واقع در حال اشاره به پردازنده‌ای هستیم که مرزهای سرعت و دقت را جابه‌جا کرده باشد. CPU 1518TF-3 PN با کد فنی 6ES7518-3UT10-0AB0 (نسخه جدیدتر و رایج)، فراتر از یک PLC ساده، یک مرکز فرماندهی است که محاسبات عددی سنگین، کنترل حرکت فوق‌دقیق و ایمنی سطح SIL 3 را در یک ماژول فشرده جمع کرده است.



• کالبدشکافی توان پردازشی: معماری فرکانسی و بیت

یکی از مواردی که این CPU را از سری‌های ۱۵۱۷ یا ۱۵۱۶ متمایز می‌کند، سرعت اجرای دستورات (Instruction Execution Time) است.

• دستورات بیتی (Bit Operations): اجرای هر دستور تنها در ۱ نانوثانیه (1 ns). این یعنی در یک میلی‌ثانیه، این پردازنده قادر به تحلیل یک میلیون منطق بیتی است.
• محاسبات ممیز شناور (Floating Point): با سرعت ۶ نانوثانیه، این CPU برای اجرای الگوریتم‌های کنترل فازی (Fuzzy Control)، فیلترهای کالمن و محاسبات پیچیده کینماتیک رباتیک هیچ تأخیری را بر سیستم تحمیل نمی‌کند.



• مدیریت حافظه و امنیت داده: فراتر از اعداد

شما به درستی به ۱۸ مگابایت حافظه برنامه و ۱۵۰ مگابایت حافظه داده اشاره کردید. اما نکته کلیدی مهندسی در Retentive Memory نهفته است:

• حافظه ماندگار (Retentivity): این CPU دارای ۷۶۸ کیلوبایت حافظه داخلی ماندگار است که بدون نیاز به باتری (توسط خازن‌های با طول عمر بالا) از داده‌های حیاتی در هنگام قطع برق محافظت می‌کند.
• پشتیبانی از کارت حافظه: تا ۳۲ گیگابایت حافظه جانبی (SMC) برای ذخیره صفحات وب اختصاصی (User-defined Web Pages)، دیتالاگ‌های عظیم و فایل‌های مستندات پروژه مستقیماً روی CPU.



• شبکه و ارتباطات؛ استراتژی تفکیک ترافیک

این پردازنده دارای ۴ پورت فیزیکی در قالب ۳ رابط منطقی است که مدیریت ترافیک را به سطح جدیدی می‌برد:

• رابط X1 (PROFINET IO IRT): دارای ۲ پورت (Switch). مخصوص ارتباطات هم‌زمان (Isochronous) با درایوهای SINAMICS و تجهیزات I/O پرسرعت. زمان سیکل در این رابط می‌تواند تا ۱۲۵ میکروثانیه کاهش یابد.
• رابط X2 (PROFINET IO RT): تک پورت. ایده‌آل برای جداسازی شبکه درایوها از شبکه مانیتورینگ یا ارتباط با پنل‌های HMI محلی.
• رابط X3 (Gigabit Ethernet): این پورت متمایزکننده سری ۱۵۱۸ است. پشتیبانی از سرعت 1000 Mbps برای ارتباط با سرورهای IT، دیتابیس‌های مرکزی و انتقال حجم عظیم داده‌های فرآیندی بدون تأثیر بر سیکل زمانی PLC.



• قابلیت‌های تکنولوژی (T) و ایمنی (F) در بوته آزمایش

در نسخه TF، “اشیاء تکنولوژی” (Technology Objects) نه تنها مدیریت می‌شوند، بلکه به صورت سخت‌افزاری شتاب‌دهی می‌شوند:

• Extended Motion Control: پشتیبانی از توابع پیشرفته‌ای مانند Cross-PLC Synchronous Operation. یعنی این CPU می‌تواند محورهای حرکتی را که فیزیکاً به یک PLC دیگر متصل هستند، با محورهای محلی خود سنکرون کند.
• Kinematics: تعریف و کنترل ربات‌های با ۶ درجه آزادی (6 DOF) مستقیماً در محیط TIA Portal و اجرای آن توسط CPU 1518TF.
• Fail-safe Integrated: استفاده از زبان برنامه‌نویسی F-FBD یا F-LAD برای توابع ایمنی. این یعنی شما نیازی به رله‌های ایمنی مجزا ندارید و تمام منطق Emergency Stop، پرده‌های نوری و درهای حفاظتی تحت نظارت این CPU و از طریق پروتکل PROFIsafe مدیریت می‌شوند.



• سناریوی عملیاتی: خط مونتاژ باتری خودروهای برقی

تصور کنید یک خط تولید که در آن:

• ربات‌های دلتا با سرعت بالا سلول‌های باتری را برمی‌دارند (Kinematics).
• نوار نقاله‌ها باید با دقت میکرون هم‌زمان باشند (Camming & Gear).
• داده‌های ولتاژ و مقاومت هر سلول باید در دیتابیس SQL ذخیره شود (Gigabit Interface).
• ایمنی اپراتور در تمام مراحل تضمین شود (Fail-safe).

در اینجا، تنها CPU 1518TF-3 PN است که می‌تواند تمام این وظایف را بدون افت Determinism (قطعیت زمانی) انجام دهد.



سوالات متداول (FAQ)

• آیا CPU 1518TF به منبع تغذیه خاصی نیاز دارد؟

این CPU به تغذیه 24V DC نیاز دارد. با توجه به توان مصرفی بالا (حدود ۲۴ وات)، توصیه می‌شود از ماژول‌های تغذیه سیستم (System Power Supply) مانند PS 60W 24/48/60V DC برای تغذیه گذرگاه پشت‌صفحه (Backplane Bus) استفاده کنید.

• حداکثر تعداد محورهای قابل کنترل چقدر است؟

به صورت تئوریک، این CPU محدودیت عددی نرم‌افزاری کمی دارد، اما توانمندی آن بر اساس Resources سنجیده می‌شود. این پردازنده دارای ۱۲,۸۰۰ امتیاز تکنولوژی است (هر محور خروجی حدود ۴۰ تا ۸۰ امتیاز مصرف می‌کند)، که امکان کنترل بیش از ۱۲۸ محور سنکرون را فراهم می‌سازد.

• تفاوت کد فنی 3UT10 با 4UP00 در چیست؟

کد 6ES7518-4UP00-0AB0 نسخه جدیدتر (Replacement) است که معمولاً دارای سخت‌افزار ارتقایافته برای فریمورهای نسخه ۳.۰ به بالا و ظرفیت‌های حافظه بهینه‌تر است.



• جمع‌بندی فنی

CPU 1518TF-3 PN نه یک انتخاب، بلکه یک ضرورت برای پروژه‌های استراتژیک است. اگر پروژه شما شامل ترکیب رباتیک، تعداد زیاد محورهای درایو و استانداردهای سخت‌گیرانه ایمنی است، این پردازنده با حذف نیاز به سخت‌افزارهای جانبی (مانند کنترلرهای ربات مجزا یا PLCهای ایمنی جداگانه)، هزینه نهایی سیستم (TCO) را کاهش و قابلیت اطمینان را به حداکثر می‌رساند.
