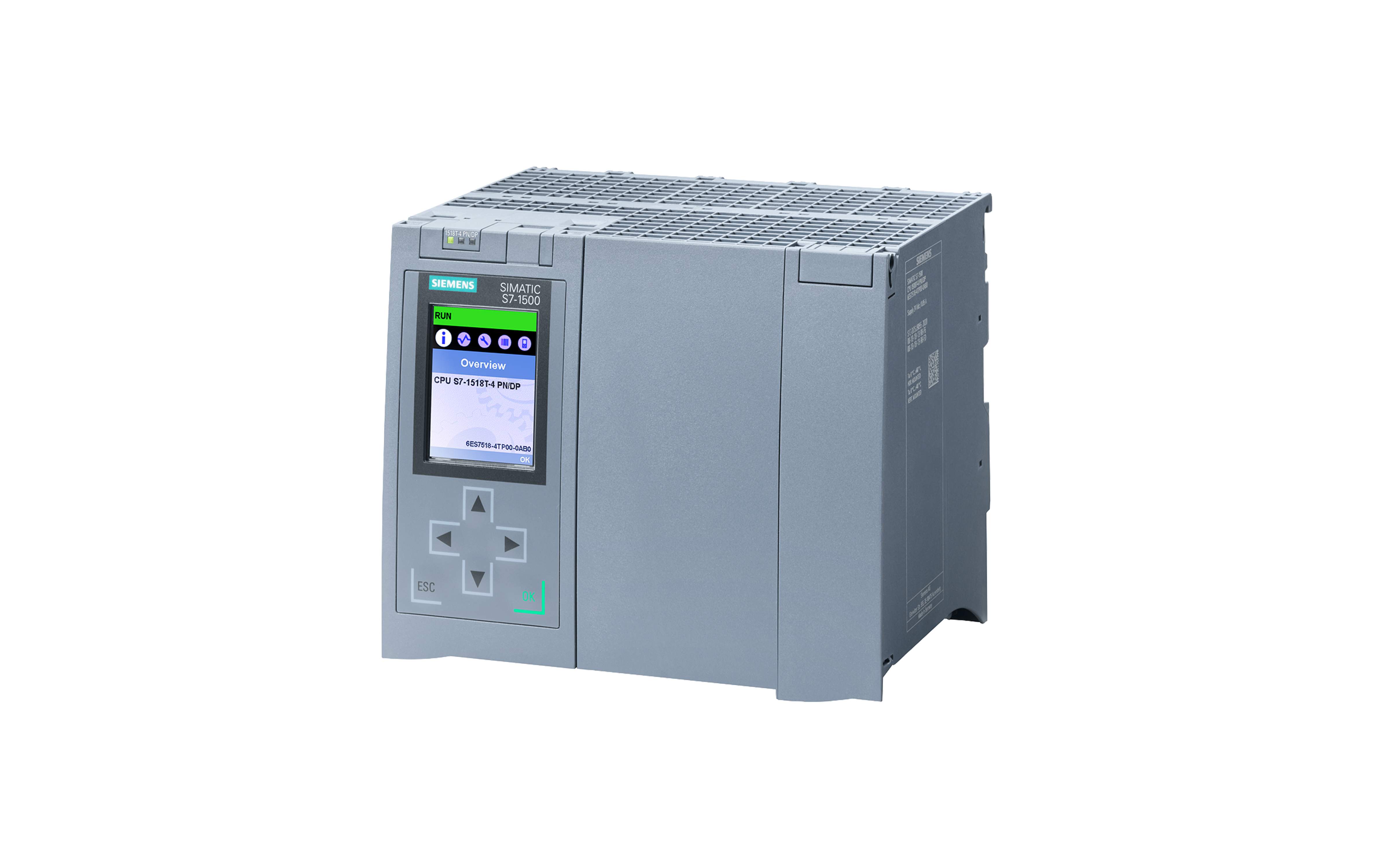

معرفی و بررسی فنی تکنولوژی سی پی یو سری ۱۵۰۰ زیمنس مدل CPU 1518T-4 PN/DP با کد فنی 6ES7518-4TP00-0AB0

ورک مموری ۹ مگابایتی برای برنامه و ۶۰ مگابایت برای اطلاعات

پورت‌ها :

یک پورت PROFINET IRT با سوئيچ دو پورت

دومین پورت: PROFINET RT

سومین پورت: پروفی‌نت با امکانات پایه

چهارمین پورت:پروفی‌باس



تحلیل تخصصی CPU 1518T-4 PN/DP زیمنس؛ انتخاب مهندسی برای Motion Control و شبکه‌های ترکیبی صنعتی

CPU 1518T-4 PN/DP با کد فنی 6ES7518-4TP00-0AB0 یکی از پردازنده‌های رده‌بالای خانواده SIMATIC S7-1500 Technology CPU است؛ مدلی که برای پروژه‌های صرفاً منطقی طراحی نشده، بلکه برای سناریوهایی ساخته شده است که در آن‌ها کنترل حرکت، زمان‌بندی دقیق، ساختار شبکه چندلایه و یکپارچه‌سازی تجهیزات ناهمگون در مرکز تصمیم‌گیری مهندسی قرار دارد. حرف T در نام این CPU به‌معنای Technology است؛ یعنی با پردازنده‌ای روبه‌رو هستیم که از ابتدا برای اجرای توابع تکنولوژیک، آبجکت‌های حرکتی، هم‌زمان‌سازی محور‌ها و مدیریت ارتباطات Real-Time در سطح صنعتی توسعه یافته است.

در پروژه‌های اتوماسیون مدرن، مخصوصاً در ماشین‌سازی پیشرفته، دیگر کافی نیست PLC فقط منطق روشن/خاموش یا توالی فرمان‌ها را اجرا کند. نیاز امروز صنعت، یک هسته پردازشی است که بتواند هم‌زمان منطق فرآیند، رفتار دینامیک محورها، ساختار ارتباطی چندشبکه‌ای و تبادل داده پایدار را مدیریت کند. دقیقاً در همین نقطه است که CPU 1518T-4 PN/DP ارزش واقعی خود را نشان می‌دهد. ترکیب 9 مگابایت ورک مموری برای برنامه، 60 مگابایت ورک مموری برای اطلاعات و حضور چهار رابط ارتباطی مستقل شامل سه لایه PROFINET و یک رابط PROFIBUS، این CPU را به گزینه‌ای جدی برای ماشین‌آلات سنگین، خطوط تولید پرسرعت و پروژه‌های توسعه‌پذیر تبدیل می‌کند.



• جایگاه CPU 1518T-4 PN/DP در معماری S7-1500

Technology CPU یعنی فراتر از PLC کلاسیک

درک درست این CPU از شناخت مفهوم Technology CPU شروع می‌شود. در سری S7-1500، همه CPUها الزاماً برای کنترل حرکت پیشرفته طراحی نشده‌اند. مدل‌های T به‌طور خاص برای کاربردهایی مناسب هستند که در آن‌ها محورهای حرکتی، پروفایل‌های سرعت، کنترل موقعیت، سنکرون‌سازی و توابع وابسته به Motion بخشی از هسته پروژه هستند.

در نتیجه، 6ES7518-4TP00-0AB0 را نباید فقط یک PLC قدرتمند دانست؛ بلکه باید آن را یک پلتفرم کنترلی صنعتی دید که برای اجرای وظایف زیر مناسب است:

• مدیریت توابع تکنولوژیک در کنار منطق استاندارد
• پیاده‌سازی ساختارهای چندمحوره در ماشین‌آلات صنعتی
• تفکیک بار ارتباطی میان شبکه‌های Real-Time و شبکه‌های عمومی‌تر
• مهاجرت مهندسی‌شده بین معماری‌های PROFINET و PROFIBUS



• تفاوت مهم T با TF در تحلیل این محصول

نکته‌ای که از منظر فنی باید با دقت روی آن تأکید شود این است که این مدل T است، نه TF. بنابراین تمرکز اصلی آن روی Technology و Motion قرار دارد، نه روی منطق ایمنی Fail-safe. این تفاوت در پروژه‌های واقعی کاملاً تعیین‌کننده است. یعنی اگر پروژه نیازمند Safety CPU با قابلیت‌های Fail-safe داخلی باشد، باید به سراغ مدل‌های TF رفت؛ اما اگر هدف، کنترل تکنولوژیک و حرکتی پیشرفته بدون لایه Fail-safe داخلی CPU باشد، 1518T-4 PN/DP انتخابی کاملاً منطقی و تخصصی است.



تحلیل حافظه؛ چرا 9MB/60MB فقط یک عدد ساده نیست

• ورک مموری 9 مگابایتی برای برنامه

9 مگابایت حافظه برنامه برای یک Technology CPU به این معناست که طراح سیستم فضای کافی برای ساخت یک معماری نرم‌افزاری تمیز، لایه‌ای و آینده‌نگر دارد. در پروژه‌های سنگین، برنامه PLC معمولاً از چند بخش تشکیل می‌شود: منطق اصلی ماشین، توابع Motion، ساختارهای تشخیصی، مدیریت آلارم، ارتباطات، Recipe Handling و گاهی ماژول‌های توسعه بعدی. اگر حافظه برنامه محدود باشد، مهندس مجبور می‌شود از کیفیت معماری کم کند؛ اما در این مدل چنین فشاری کمتر دیده می‌شود.

مزیت‌های عملی این ظرفیت عبارت‌اند از:

• امکان استفاده از بلوک‌های ماژولار و ساختارمند
• مناسب برای پروژه‌های چندایستگاهی و چندسکویی
• فضای کافی برای توابع تکنولوژیک پیشرفته
• کاهش ریسک فشردگی مصنوعی برنامه در توسعه‌های بعدی



• ورک مموری 60 مگابایتی برای اطلاعات

60 مگابایت حافظه داده نیز در کاربردهای واقعی اهمیت فوق‌العاده‌ای دارد. در یک ماشین یا خط تولید پیشرفته، فقط منطق مهم نیست؛ داده هم مهم است. پارامترهای فرآیند، وضعیت محور‌ها، مقادیر مرجع، آلارم‌ها، بافرهای ارتباطی، داده‌های تشخیصی و متغیرهای اپراتوری همگی از همین بخش تغذیه می‌شوند.

این سطح از حافظه داده، برای سناریوهای زیر مزیت مشخص ایجاد می‌کند:

• نگهداری ساختارهای داده‌ای بزرگ و سازمان‌یافته
• ذخیره پارامترهای متعدد ماشین برای مدل‌ها یا سایزهای مختلف محصول
• مدیریت بهتر داده‌های بین HMI، درایوها و ایستگاه‌های جانبی
• طراحی الگوریتم‌های کنترلی با متغیرهای بیشتر و شفاف‌تر



بررسی چهار پورت ارتباطی؛ قلب معماری شبکه این CPU

• پورت اول: PROFINET IRT با سوئیچ دو پورت

اولین رابط ارتباطی، PROFINET IRT با سوئیچ دو پورت است. این بخش از CPU برای کاربردهای حساس به زمان طراحی شده؛ جایی که تأخیر ارتباطی باید کنترل‌شده و رفتار شبکه قابل پیش‌بینی باشد. در سیستم‌های Motion، مخصوصاً وقتی محورهای الکتریکی، سروودرایوها یا آبجکت‌های تکنولوژیک به‌صورت هماهنگ کار می‌کنند، این نوع ارتباط اهمیت محوری دارد.

وجود سوئیچ دو پورت نیز از نظر توپولوژی شبکه مزیت بزرگی است. این قابلیت اجازه می‌دهد تجهیزات به‌صورت خطی یا ساختاریافته‌تر متصل شوند و نیاز به برخی سوئیچ‌های خارجی در سطوح خاص کاهش یابد.

کاربردهای کلیدی این رابط:

• اتصال درایوها و تجهیزات Motion
• ایجاد زیرشبکه زمان‌حساس برای کنترل هماهنگ
• ساده‌سازی توپولوژی شبکه ماشین
• بهبود نظم مهندسی در لایه Real-Time



• پورت دوم: PROFINET RT

دومین رابط، PROFINET RT است. این پورت برای ارتباطات Real-Time استاندارد طراحی شده و به مهندس اجازه می‌دهد ترافیک مرتبط با کنترل عمومی ماشین، I/Oها یا برخی تجهیزات جانبی را از لایه IRT جدا کند. این جداسازی، از نظر طراحی صنعتی بسیار ارزشمند است، چون یکی از خطاهای رایج در پروژه‌های بزرگ، مخلوط کردن همه ترافیک‌ها در یک بستر واحد است.

مزیت‌های مهندسی این تفکیک:

• کاهش ازدحام روی لایه Motion
• بهینه‌سازی عملکرد شبکه برای I/Oها
• تفکیک منطقی تجهیزات اصلی و جانبی
• افزایش شفافیت در عیب‌یابی ارتباطی



• پورت سوم: PROFINET با امکانات پایه

سومین پورت، PROFINET با امکانات پایه است. این رابط را باید یک ابزار معماری هوشمندانه دانست، نه صرفاً یک پورت اضافی. در بسیاری از پروژه‌ها، همه تجهیزات نیازمند IRT یا حتی RT سنگین نیستند. برخی تجهیزات جانبی، پنل‌ها، ماژول‌های غیرحیاتی یا لایه‌های خدماتی را می‌توان روی این بخش قرار داد تا شبکه اصلی آزادتر و تمیزتر باقی بماند.

این پورت معمولاً در چنین سناریوهایی مفید است:

• جداسازی ترافیک غیرحساس از ترافیک اصلی
• اتصال تجهیزات فرعی و سرویس‌محور
• ایجاد لایه شبکه مکمل برای توسعه آینده
• کاهش بار طراحی روی لایه‌های Time-Critical



• پورت چهارم: PROFIBUS

چهارمین رابط، PROFIBUS است و همین موضوع این CPU را برای پروژه‌های Hybrid بسیار مهم می‌کند. هنوز در تعداد زیادی از کارخانه‌ها، تجهیزات قدیمی‌تر اما کاملاً عملیاتی بر بستر PROFIBUS کار می‌کنند. حذف این تجهیزات همیشه اقتصادی نیست. بنابراین وجود PROFIBUS در کنار PROFINET، یک مزیت راهبردی محسوب می‌شود.

از منظر عملیاتی، این پورت کمک می‌کند:

• تجهیزات قدیمی در معماری جدید حفظ شوند
• فرآیند نوسازی مرحله‌ای انجام شود
• هزینه مهاجرت ناگهانی کاهش یابد
• CPU نقش هاب مرکزی بین نسل‌های مختلف شبکه را بازی کند



سناریوهای کاربردی؛ این CPU دقیقاً کجا می‌درخشد؟

• ماشین‌آلات چندمحوره و پرسرعت

در ماشین‌های بسته‌بندی، برش، لیبل‌زنی، چاپ صنعتی، مونتاژ خودکار و Pick & Place، ترکیب Motion و شبکه زمان‌حساس اهمیت بالایی دارد. CPU 1518T-4 PN/DP برای چنین فضاهایی طراحی شده است.

• خطوط تولید با زیرساخت ترکیبی

در کارخانه‌هایی که بخشی از تجهیزات جدید بر پایه PROFINET و بخشی از تجهیزات قدیمی بر پایه PROFIBUS هستند، این CPU می‌تواند بدون پیچیده‌سازی بیش از حد طراحی، نقش هسته مرکزی را بر عهده بگیرد.

• پروژه‌های توسعه‌پذیر و آینده‌نگر

اگر پروژه از ابتدا قرار است در فازهای بعدی توسعه پیدا کند، وجود سه لایه مختلف PROFINET و حافظه مناسب، دست مهندس را برای توسعه باز می‌گذارد. این دقیقاً همان نوع مزیتی است که در فاز طراحی شاید کم‌اهمیت به نظر برسد، اما در فاز توسعه ارزش خود را نشان می‌دهد.



نکات مهندسی در انتخاب CPU 1518T-4 PN/DP

• به تفکیک شبکه به‌عنوان مزیت واقعی نگاه کنید

بزرگ‌ترین ارزش این CPU فقط قدرت پردازش نیست؛ بلکه امکان تفکیک معماری ارتباطی است. اگر این قابلیت به‌درستی استفاده شود، هم پایداری شبکه بهتر می‌شود و هم عیب‌یابی و توسعه آینده ساده‌تر خواهد بود.

• این مدل برای Motion انتخاب شده، نه برای Safety داخلی

در انتخاب پروژه باید دقت کرد که این CPU از خانواده T است. بنابراین اگر نیاز اصلی پروژه، Motion و توابع تکنولوژیک است، انتخاب درستی است؛ اما اگر پروژه الزام Fail-safe داخلی دارد، باید مدل را با نیاز Safety تطبیق داد.



سوالات متداول

• CPU 1518T-4 PN/DP برای چه نوع پروژه‌هایی مناسب‌تر است؟

برای ماشین‌آلات پیشرفته، سیستم‌های چندمحوره، خطوط پرسرعت و پروژه‌هایی که هم‌زمان به Motion Control و شبکه ترکیبی PROFINET/PROFIBUS نیاز دارند.

• تفاوت اصلی این مدل با مدل‌های TF چیست؟

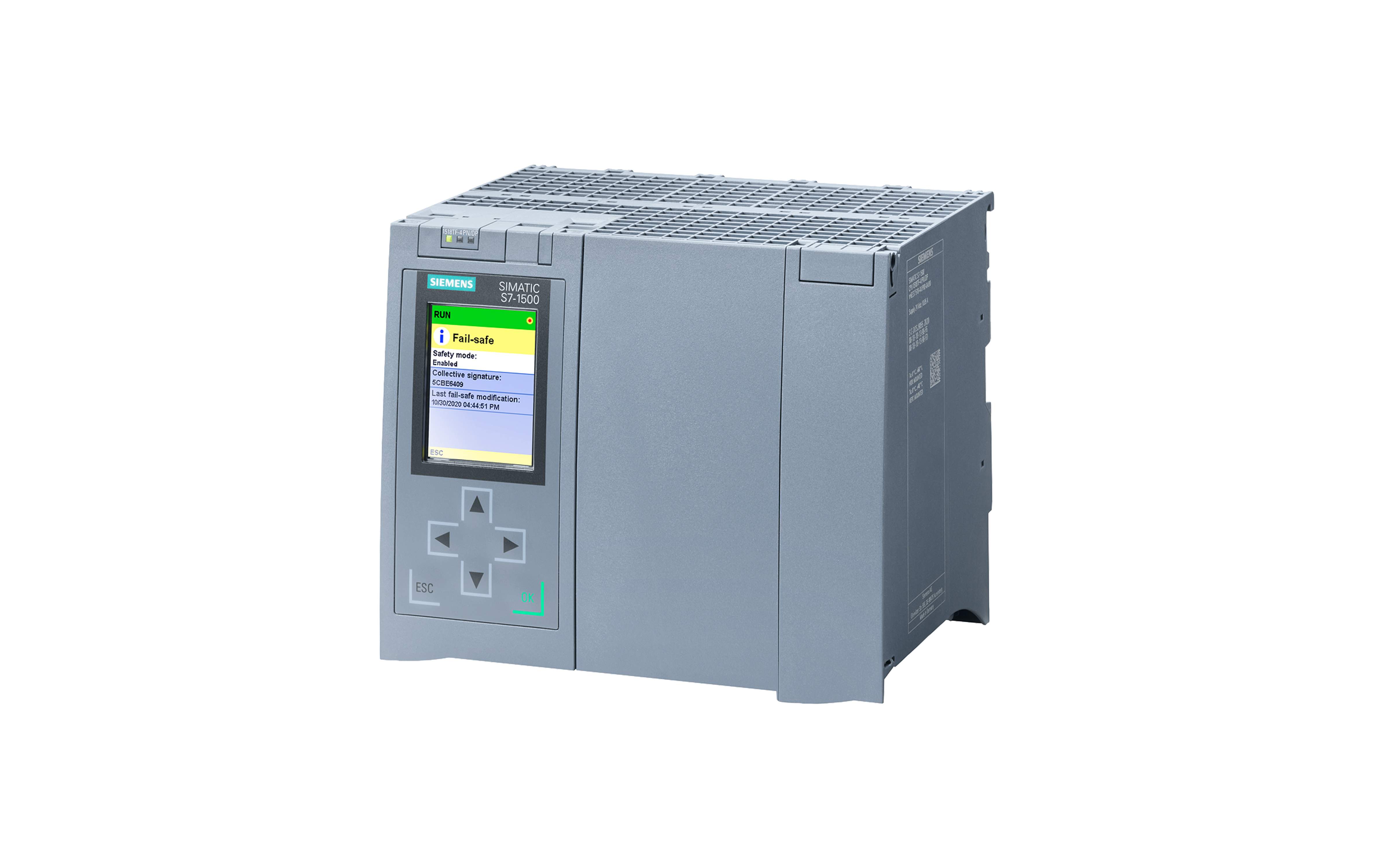

مدل T روی قابلیت‌های تکنولوژیک و Motion تمرکز دارد، در حالی که مدل‌های TF علاوه بر Technology، قابلیت Fail-safe نیز ارائه می‌کنند.

• مزیت سه پورت PROFINET در این CPU چیست؟

این ساختار امکان تفکیک ترافیک IRT، RT و ارتباطات پایه را فراهم می‌کند و باعث طراحی شبکه تمیزتر، پایدارتر و توسعه‌پذیرتر می‌شود.

• حضور PROFIBUS چه ارزشی دارد؟

برای کارخانه‌هایی که هنوز تجهیزات باس قدیمی فعال دارند، PROFIBUS امکان یکپارچه‌سازی و مهاجرت تدریجی به معماری جدید را فراهم می‌کند.
