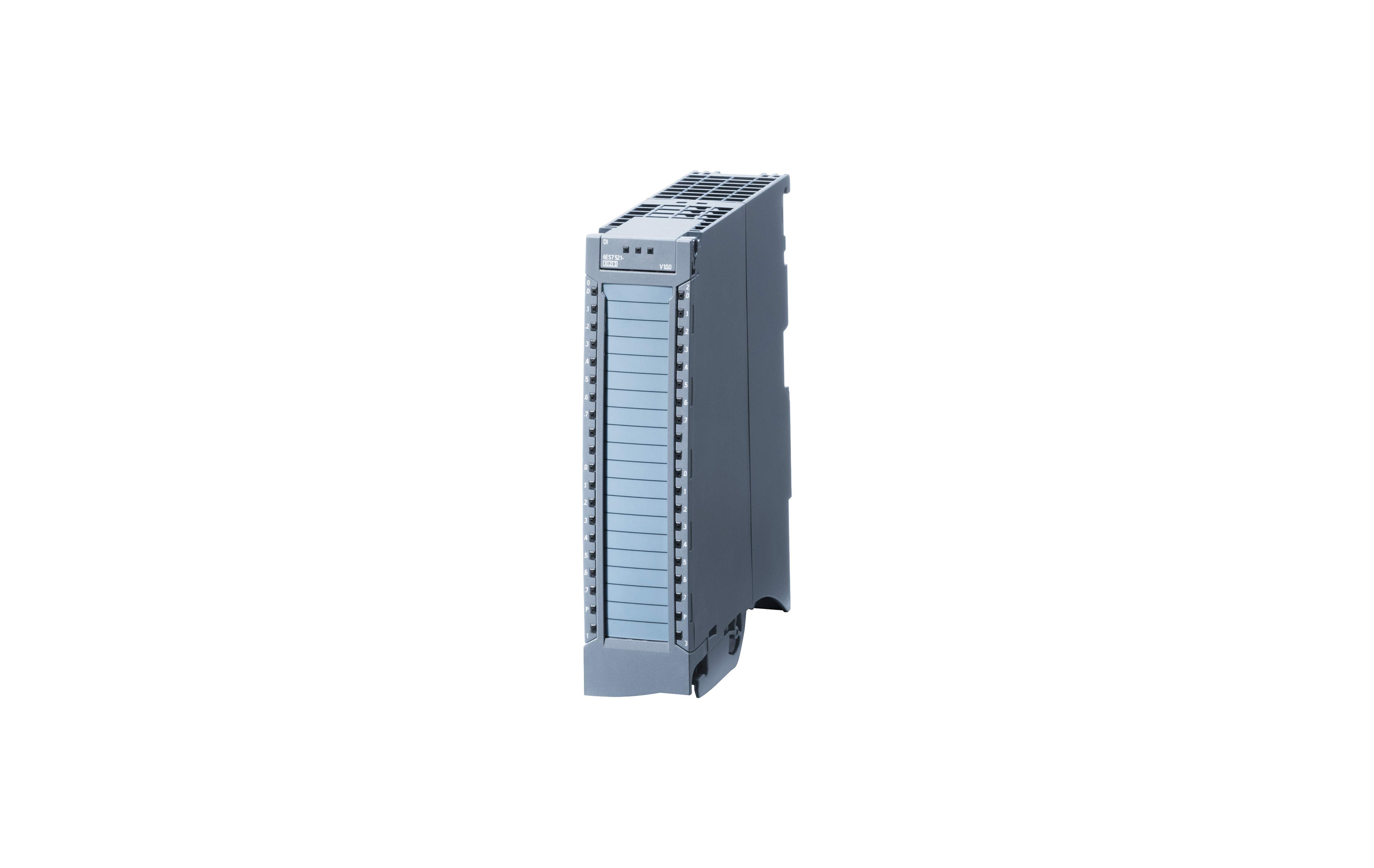

معرفی و بررسی فنی ماژول ورودی دیجیتال زیمنس SM 521, DI 16x24 V DC HF با کد فنی 6ES7521-1BH00-0AB0

ماژول ورودی دیجیتال سری ۱۵۰۰

۱۶ عدد ورودی ۲۴ ولتی HF DC

۱۶ کانال گروه‌بندی شده؛ که از بین آنها ۲ ورودی به عنوان شمارنده قابل استفاده است

تأخیر ورودی(input delay): ۰.۰۵ تا ۲۰ میلی‌ثانیه

input type 3 (IEC 61131)

diagnostics

فرانت‌کانکتور باید به صورت جداگانه خریداری شود.



تحلیل تخصصی ماژول ورودی دیجیتال Siemens SM 521, DI 16x24 V DC HF

ماژول SM 521, DI 16x24 V DC HF با کد فنی 6ES7521-1BH00-0AB0 یکی از ورودی‌های دیجیتال خانواده SIMATIC S7-1500 است که برای دریافت سیگنال‌های 24 ولت DC در محیط‌های صنعتی طراحی شده است. این ماژول در ظاهر فقط یک DI ساده به نظر می‌رسد، اما در عمل، وقتی پای سرعت واکنش، کیفیت تشخیص، گروه‌بندی کانال‌ها، قابلیت‌های عیب‌یابی و سازگاری با استاندارد IEC 61131 وسط باشد، تبدیل به یک قطعه کلیدی در معماری کنترل می‌شود.

در پروژه‌های واقعی، ورودی دیجیتال فقط «خواندن یک صفر و یک» نیست. این ماژول باید بتواند سیگنال را در شرایط نویزی، با اطمینان بالا و با تأخیر قابل تنظیم دریافت کند. دقیقاً همین‌جا است که نسخه HF اهمیت پیدا می‌کند؛ چون برای کاربردهایی طراحی شده که فقط جمع‌آوری وضعیت کفایت نمی‌کند و مهندس به دقت، تشخیص‌پذیری و رفتار قابل پیش‌بینی نیاز دارد.



جایگاه این ماژول در سری S7-1500

• ورودی دیجیتال برای معماری‌های مدرن صنعتی

در خانواده S7-1500، ماژول‌های ورودی دیجیتال نقش رابط بین دنیای فیزیکی و منطق PLC را بازی می‌کنند. SM 521 DI 16x24 V DC HF برای سناریوهایی مناسب است که در آن‌ها سنسورها، کنتاکت‌ها، کلیدهای وضعیت، سیگنال‌های فرآیندی و فرمان‌های میدانی باید به‌صورت دقیق و سریع به CPU منتقل شوند.

این ماژول از نظر مهندسی، برای محیط‌هایی ارزشمند است که در آن‌ها موارد زیر مهم‌اند:

• تعداد ورودی‌ها محدود به چند نقطه نیست
• سیگنال‌ها باید گروه‌بندی و منظم پردازش شوند
• تشخیص خطا و رفتار کانال اهمیت دارد
• زمان پاسخ باید متناسب با نوع فرآیند تنظیم شود



• چرا نسخه HF مهم است؟

عبارت HF در این خانواده معمولاً به سطح بالاتر امکانات تشخیصی و عملکردی اشاره دارد. در یک پروژه صنعتی، همین تفاوت کوچک می‌تواند روی کیفیت عیب‌یابی، پایداری سیستم و سرعت راه‌اندازی اثر مستقیم بگذارد. وقتی یک ماژول فقط ورودی را نخواند، بلکه وضعیت کانال‌ها را هم بهتر توصیف کند، مهندس ابزار دقیق‌تری برای تحلیل دارد.



مشخصات الکتریکی و ظرفیت کانالی

• ۱۶ ورودی 24 ولتی DC

این ماژول دارای 16 ورودی دیجیتال 24V DC است. یعنی برای دریافت سیگنال‌های رایج صنعتی طراحی شده؛ همان سیگنال‌هایی که از سنسورهای مجاورتی، میکروسوئیچ‌ها، کلیدهای فشاری، رله‌ها و تجهیزات میدانی دیگر می‌آیند.

مزیت این سطح ولتاژ در صنعت روشن است:

• هماهنگی بالا با استانداردهای رایج اتوماسیون
• سازگاری مناسب با سنسورهای صنعتی متداول
• رفتار پایدار در محیط‌های ماشین‌سازی و خطوط تولید
• سادگی سیم‌کشی و نگهداری



• ۱۶ کانال گروه‌بندی‌شده

یکی از نکات مهم این محصول این است که 16 کانال به‌صورت گروه‌بندی‌شده ارائه شده‌اند. این موضوع در طراحی تابلو و عیب‌یابی اهمیت زیادی دارد، چون مهندس می‌تواند ورودی‌ها را در گروه‌های منطقی سازمان‌دهی کند. گروه‌بندی کانال‌ها معمولاً باعث می‌شود مدیریت سیم‌بندی، تست، و بررسی خرابی‌ها ساختارمندتر شود.

در پروژه‌های بزرگ، این مزیت‌ها بسیار مهم‌اند:

• نظم بهتر در تابلو برق
• ساده‌تر شدن نگهداری و سرویس
• شفاف‌تر شدن مسیر سیگنال‌ها
• کنترل بهتر بر رفتار گروه‌های ورودی



• ۲ ورودی قابل استفاده به‌عنوان شمارنده

از میان این 16 کانال، 2 ورودی به‌عنوان شمارنده قابل استفاده هستند. این قابلیت، ارزش ماژول را از یک DI ساده فراتر می‌برد، چون در برخی کاربردها نیاز به ثبت پالس، شمارش عبور، شمارش قطعه، یا پایش فرکانس پایین وجود دارد.

کاربردهای عملی این دو ورودی شمارنده می‌تواند شامل موارد زیر باشد:

• شمارش قطعات عبوری روی نوار نقاله
• ثبت پالس از انکودرهای ساده یا سنسورهای پالسی
• پایش تعداد سیکل‌های یک عملگر
• ثبت رویدادهای تکرارشونده در فرآیند تولید



رفتار ورودی و استاندارد فنی

• Input Type 3 بر اساس IEC 61131

این ماژول دارای input type 3 طبق IEC 61131 است. این اشاره فنی برای مهندس اتوماسیون مهم است، چون نوع ورودی فقط یک برچسب نیست؛ بلکه نشان می‌دهد ماژول با چه رفتار الکتریکی، چه سطح تطبیق و چه منطق تشخیص سیگنال طراحی شده است.

برای کاربرد صنعتی، این موضوع به معنای آن است که:

• ورودی‌ها با رفتار مشخص و استاندارد پردازش می‌شوند
• سازگاری با تجهیزات میدانی بهتر قابل پیش‌بینی است
• طراحی مدار ورودی از نظر صنعتی شفاف‌تر می‌شود
• انتخاب سنسور و مبدل با اطمینان بیشتری انجام می‌شود



• تأخیر ورودی 0.05 تا 20 میلی‌ثانیه

یکی از مهم‌ترین مشخصات این ماژول، Input Delay از 0.05 تا 20 ms است. این بازه به مهندس اجازه می‌دهد بین سرعت واکنش و مقاومت در برابر نویز تعادل ایجاد کند. در پروژه‌هایی که سیگنال‌ها ممکن است نویزی باشند، تأخیر بالاتر می‌تواند از تحریک‌های کاذب جلوگیری کند. در مقابل، در کاربردهای سریع‌تر، تأخیر پایین‌تر اهمیت دارد.

از دید کاربردی:

• تأخیر پایین برای سیگنال‌های سریع و حساس مناسب‌تر است
• تأخیر بالاتر برای فیلتر کردن نویز و جهش‌های ناخواسته مفید است
• تنظیم درست این پارامتر روی کیفیت عملکرد سیستم اثر مستقیم دارد

این یعنی ماژول فقط «ورودی» نمی‌دهد، بلکه به‌نوعی به تنظیم رفتار سیستم هم کمک می‌کند.



قابلیت Diagnostics و ارزش آن در نگهداری صنعتی

• تشخیص خطا برای کاهش زمان توقف

وجود Diagnostics در این ماژول یک مزیت کلیدی است. در محیط صنعتی، خطا فقط یک سیگنال قطع‌شده نیست؛ خطا یعنی توقف خط، هزینه توقف، و زمان از دست‌رفته. قابلیت‌های تشخیصی کمک می‌کنند مهندس سریع‌تر بفهمد مشکل از کجا آمده: سیم‌کشی، کانال، گروه ورودی، یا رفتار سیگنال.

مزیت‌های عملی Diagnostics:

• تسریع در عیب‌یابی
• کاهش زمان خاموشی ماشین
• شناسایی بهتر خطاهای میدانی
• بهبود نگهداری پیشگیرانه

• چرا Diagnostics در DI مهم‌تر از چیزی است که به نظر می‌رسد؟

خیلی وقت‌ها ورودی دیجیتال به‌عنوان قطعه‌ای ساده دیده می‌شود، اما در عمل اگر یک کانال درست کار نکند، PLC منطق اشتباه می‌گیرد. در چنین شرایطی، وجود تشخیص داخلی کمک می‌کند مشکل با حدس و آزمون حل نشود، بلکه با داده فنی قابل ردیابی شود. همین ویژگی در پروژه‌های حرفه‌ای باعث کاهش ریسک بهره‌برداری می‌شود.



فرانت‌کانکتور؛ جزئی اما تعیین‌کننده

• باید جداگانه تهیه شود

طبق مشخصات اعلام‌شده، Front Connector باید به‌صورت جداگانه خریداری شود. این نکته برای طراحی و سفارش بسیار مهم است، چون گاهی خریدار فقط ماژول را تهیه می‌کند و بعد در زمان مونتاژ متوجه می‌شود که بدون فرانت‌کانکتور، نصب کامل نیست.

از نظر اجرایی، این موضوع چند پیامد دارد:

• در زمان BOM باید قطعه جداگانه لحاظ شود
• در سفارش پروژه نباید فقط به کد ماژول اکتفا کرد
• مونتاژ تابلو نیازمند هماهنگی کامل بین ماژول و کانکتور است
• انتخاب صحیح فرانت‌کانکتور روی کیفیت اتصال اثر دارد

• اثر آن بر طراحی تابلو

فرانت‌کانکتور فقط یک قطعه جانبی نیست؛ این قطعه روی نظم سیم‌بندی، سرعت نصب، قابلیت نگهداری و کیفیت تماس الکتریکی اثر می‌گذارد. در پروژه‌هایی که تعداد ورودی‌ها بالاست، انتخاب و تهیه درست این بخش از ابتدا جلوی بسیاری از مشکلات بعدی را می‌گیرد.



این ماژول برای چه پروژه‌هایی مناسب است؟

• کاربردهای رایج

SM 521 DI 16x24 V DC HF برای طیف وسیعی از پروژه‌ها مناسب است، به‌ویژه جایی که نیاز به ورودی‌های قابل اعتماد 24 ولت DC وجود دارد. نمونه‌های رایج:

• ماشین‌آلات بسته‌بندی
• خطوط مونتاژ
• سیستم‌های انتقال مواد
• تابلوهای کنترل صنعتی
• ایستگاه‌های بازرسی و شمارش قطعه
• پروژه‌هایی با نیاز به تشخیص و عیب‌یابی بهتر



• چه زمانی انتخاب خوبی است؟

این ماژول زمانی انتخاب ایده‌آلی است که شما:

• به 16 ورودی استاندارد 24 ولت DC نیاز دارید
• می‌خواهید 2 کانال را برای شمارش هم در اختیار داشته باشید
• قابلیت Diagnostics برایتان مهم است
• به ماژولی با رفتار صنعتی استاندارد و قابل اتکا نیاز دارید
• طراحی تابلو را ماژولار و قابل نگهداری می‌خواهید



سوالات متداول

• آیا این ماژول برای ورودی‌های سنسوری مناسب است؟

بله، چون برای سیگنال‌های 24 ولت DC طراحی شده و در کاربردهای رایج سنسوری صنعتی عملکرد مناسبی دارد.

• ۲ ورودی شمارنده چه کاربردی دارند؟

برای شمارش پالس، ثبت تعداد قطعات، پایش رخدادهای تکراری و برخی کاربردهای ساده شمارشی قابل استفاده هستند.

• تأخیر ورودی قابل تنظیم چه مزیتی دارد؟

به شما اجازه می‌دهد بین سرعت واکنش و حذف نویز تعادل ایجاد کنید و رفتار ورودی را متناسب با فرآیند تنظیم کنید.

• آیا برای نصب، قطعه دیگری هم لازم است؟

بله، فرانت‌کانکتور باید جداگانه تهیه شود و در سفارش و مونتاژ باید حتماً لحاظ شود.
