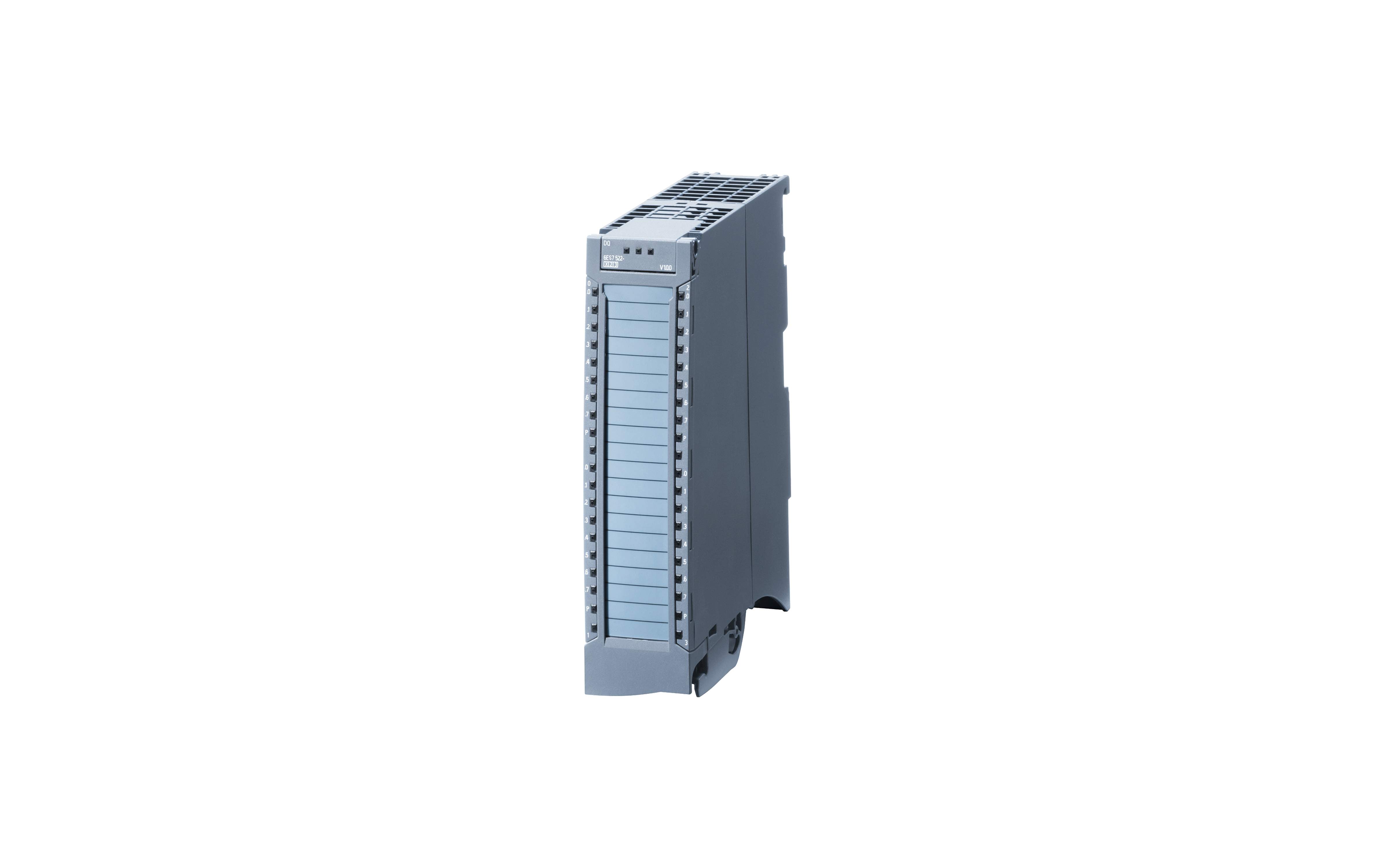

معرفی و بررسی فنی ماژول خروجی دیجیتال زیمنس SM 522, DQ 32x24V DC/0.5A HF با کد فنی 6ES7522-1BL01-0AB0

ماژول خروجی دیجیتال سری ۱۵۰۰

۳۲ عدد ورودی ۲۴ ولتی DC HF

۰/۵ آمپر

۳۲ کانال گروه‌بندی شده

single-channel diagnostics

switching cycle counter for connected actuators

این ماژول از خاموش کردن ایمن تا SIL2 مطابق با استاندارد EN IEC 62061:2021 و 3 / PL d مطابق با استاندارد EN ISO 13849-1:2015 پشتیبانی می‌کند.

فرانت‌کانکتور باید به صورت جداگانه خریداری شود.



بررسی عمیق و تحلیل مهندسی ماژول DQ 32x24V DC/0.5A HF زیمنس (6ES7522-1BL01-0AB0)

در مهندسی سیستم‌های کنترل صنعتی مدرن، ماژول‌های خروجی دیجیتال پرچگالی نقشی محوری در کاهش ردپای فیزیکی تابلوهای کنترل و ساده‌سازی ساختار کنترل ایفا می‌کنند. ماژول خروجی دیجیتال Siemens SIMATIC S7-1500 SM 522, DQ 32x24V DC/0.5A HF با کد فنی 6ES7522-1BL01-0AB0 نمونه‌ای بارز از فناوری کلاس High Feature (HF) کمپانی زیمنس است.

این کارت خروجی دیجیتال ۳۲ کاناله، برای کاربردهایی طراحی شده است که در آن‌ها قابلیت اطمینان، عیب‌یابی در سطح میکروسکوپی (تک‌کاناله) و توابع ایمنی ذاتی بدون تحمیل هزینه‌های گزافِ ماژول‌های تمام‌محافظت‌شده F-Series، از اولویت‌های اصلی سیستم اتوماسیون به شمار می‌روند.

در ادامه به کالبدشکافی عمیق فنی، مکانیسم‌های محافظتی، استانداردهای ایمنی و راهکارهای مهندسی پیاده‌سازی این تجهیز در پروژه‌های اتوماسیون صنعتی می‌پردازیم.



مشخصات فنی و معماری سخت‌افزار 6ES7522-1BL01-0AB0

برای یکپارچه‌سازی اصولی هر تجهیز اتوماسیونی در زنجیره تأمین نقشه الکتریکال (BOM) و سیستم کنترل، درک دقیق پارامترهای مرزی سخت‌افزار ضرورت دارد. مشخصات پایه این ماژول عبارتند از:

• خانواده سخت‌افزاری: SIMATIC S7-1500 / ET 200MP
• کد فنی محصول: 6ES7522-1BL01-0AB0
• تعداد کانال خروجی: ۳۲ کانال دیجیتال (Source / Sourcing Output - سوئیچینگ سمت مثبت P-Switching)
• ولتاژ نامی تغذیه خروجی: 24V DC (بازه مجاز: 20.4V DC تا 28.8V DC)
• جریان نامی هر خروجی: 0.5A (بارهای مقاومتی)
• کلاس کاری: High Feature (HF) با پشتیبانی کامل از قابلیت‌های ایزوکرونوس و عیب‌یابی پیشرفته
• پکیج عیب‌یابی: تشخیص مجزای اتصال کوتاه و قطعی سیم به ازای هر کانال (Single-channel diagnostics)
• مکانیسم پایش طول عمر: شمارنده سیکل سوئیچینگ سخت‌افزاری (Switching cycle counter) برای هر کانال
• قابلیت خاموش‌سازی ایمن: پشتیبانی از Safe Switch-off تا سطح SIL2 طبق استاندارد EN IEC 62061:2021 و PL d طبق استاندارد EN ISO 13849-1:2015
• عرض ماژول: 35 میلی‌متر (نیاز به فرانت‌کانکتور 40 پین اختصاصی دارد که باید جداگانه تهیه شود)



تحلیل جریان و مدیریت توان مصرفی در تراکم بالای کانال‌ها

یکی از خطاهای رایج در محاسبات مهندسی، فرضِ امکان جریان‌دهی مداوم و هم‌زمان تمام کانال‌ها در حداکثر توان نامی است. کارت 6ES7522-1BL01-0AB0 دارای ۳۲ خروجی ۰.۵ آمپری است. اگر تمام کانال‌ها به‌صورت هم‌زمان و با ضریب هم‌زمانی ۱۰۰٪ فعال شوند، ماژول نیاز به ارائه جریان خالص زیر دارد:

Total Current=32×0.5 A=16 A

این جریان عظیم ۱۶ آمپری نمی‌تواند بدون در نظر گرفتن دمای محیط، نحوه نصب (افقی یا عمودی) و گروه‌بندی تغذیه از کارت عبور کند. زیمنس برای غلبه بر این چالش، خروجی‌ها را به گروه‌های مجزا تقسیم کرده است.



• فرمول افت توان و Derating (کاهش توان حرارتی)

با افزایش دمای محیط تابلو (Ambient Temperature)، حداکثر جریان مجاز برای هر گروه پتانسیل کاهش می‌یابد. به عنوان مثال:

• نصب افقی: تا دمای ۶۰ درجه سانتی‌گراد، معمولاً ضریب هم‌زمانی مجاز تا ۵۰٪ یا کاهش جریان نامی هر گروه به مقادیر پایین‌تر محدود می‌شود.
• نصب عمودی: به دلیل همرفت حرارتی ضعیف‌تر، حداکثر دمای مجاز کاری به ۴۰ درجه سانتی‌گراد محدود شده و جریان بارگذاری کل باید کاهش یابد.

مهندس طراح باید در محاسبات حرارتی تابلو، توان اتلاف‌شده (Power Loss) ماژول که حدوداً به حداکثر ۶.۹ وات می‌رسد را مدنظر قرار داده و خنک‌سازی مناسب ریل S7-1500 را تضمین کند.



مکانیسم‌های حفاظتی و رفتار در برابر بارهای سلفی

بارهای سلفی (مانند بوبین شیرهای پنوماتیک، هیدرولیک و کویل کنتاکتورها) در زمان قطع مدار، ولتاژ برگشتی عظیمی تولید می‌کنند که ناشی از رابطه جریان-ولتاژ سلف است:

v(t)=Ldi/dt​

بدون مدارات سرکوب‌کننده، این ولتاژ برگشتی می‌تواند پیوند نیمه‌هادی ترانزیستورهای خروجی (MOSFETها) را تخریب کند.



• سیستم حفاظتی داخلی ماژول

ماژول 6ES7522-1BL01-0AB0 مجهز به مدار محدودکننده ولتاژ القایی داخلی (Internal Clamping Voltage) است که معمولاً ولتاژ برگشتی را در حدود VDS≈−50 V مهار می‌کند. این ویژگی به ماژول اجازه می‌دهد بارهای سلفی را بدون آسیب سوئیچ کند.

با این حال، نرخ سوئیچینگ بارهای سلفی به صورت مستقیم با میزان اتلاف حرارتی داخلی این دیودهای هرزگرد داخلی مرتبط است. برای فرکانس‌های سوئیچینگ بالا (بیش از ۰.۵ هرتز برای بارهای سلفی سنگین)، استفاده از دیودهای هرزگرد خارجی (Flyback Diodes) یا واریستورها در نزدیک‌ترین نقطه به بوبین اکیداً توصیه می‌شود تا از پیری زودرس ترانزیستورهای خروجی کارت جلوگیری شود.



بررسی عیب‌یابی تک‌کاناله (Single-Channel Diagnostics)

تفاوت بنیادین کارت‌های کلاس HF با کارت‌های ارزان‌قیمت‌تر کلاس BA (Basic)، پایش هوشمند وضعیت لایه‌های فیزیکی متصل به کارت است. در کارت 6ES7522-1BL01-0AB0 سیستم عیب‌یابی برای هر یک از ۳۲ کانال به صورت کاملاً مجزا و مستقل پیکربندی می‌شود.

• تشخیص اتصال کوتاه (Short Circuit to Ground)

هنگامی که خروجی ترانزیستور فعال می‌شود و جریان عبوری از کانال از حد مجاز (معمولاً حدود ۱.۵ برابر جریان نامی) فراتر می‌رود، مدار مانیتورینگ جریان وارد عمل می‌شود. برای جلوگیری از سوختن کانال، جریان خروجی به صورت الکترونیکی محدود شده و کانال خاموش می‌شود. بلافاصله آلارم Diagnostic به پردازنده ارسال شده و LED قرمز رنگ کانال مربوطه روی کارت روشن می‌شود.

• تشخیص قطعی سیم (Wire Break)

در وضعیت خروجی صفر (Logic 0)، یک جریان پایش بسیار کوچک (کمتر از ۱۵۰ میکروآمپر) از کانال عبور داده می‌شود تا پیوستگی مسیر سیم‌کشی تا بوبین یا بار بررسی شود. اگر مسیر قطع باشد، سنسورهای مانیتورینگ جریانِ نشتی این وضعیت را تشخیص داده و آلارم قطعی سیم صادر می‌کنند. این قابلیت برای صنایعی که قطعی فرمان شیرهای برقی در آن‌ها به معنی توقف اضطراری خط تولید است، حیاتی است.



شمارنده سیکل سوئیچینگ (Switching Cycle Counter) و نگهداری پیش‌بینانه

در نسل‌های گذشته اتوماسیون صنعتی، زمان تعویض شیرهای برقی و جک‌ها تنها پس از خرابی مکانیکی یا بر اساس بازه‌های زمانی تقویمی نامشخص تعیین می‌شد. ماژول 6ES7522-1BL01-0AB0 با ارائه شمارنده سخت‌افزاری سیکل سوئیچینگ برای تک‌تک کانال‌ها، راه را برای نگهداری پیش‌بینانه (Predictive Maintenance) هموار کرده است.

• مکانیسم ثبت و خوانش در TIA Portal

هر زمان که کانال خروجی از وضعیت ۰ به ۱ تغییر حالت می‌دهد، شمارنده داخلی ماژول یک واحد افزایش می‌یابد. این مقادیر حتی با قطع برق کارت یا ریست شدن CPU حفظ می‌شوند. از طریق توابع سیستمی یا خواندن مستقیم دیتا بلاک‌های تشخیصی (با استفاده از دستورات سیستم نظیر RD_REC) می‌توان این مقادیر را در برنامه PLC استخراج کرد.

با مقایسه تعداد سوئیچ‌های انجام‌شده با کاتالوگ سازنده شیر برقی (برای مثال عمر مفید ۱۰ میلیون بار سوئیچ)، سیستم HMI می‌تواند پیام هشداری صادر کند که نشان می‌دهد تجهیز به ۸۰٪ از عمر مفید خود رسیده است و باید در اورهال بعدی تعویض شود.



راهکار خاموش‌سازی ایمن (Safe Switch-off) تا سطح SIL2/PLd

یکی از ویژگی‌های بسیار مهم این کارت خروجی، پشتیبانی از متدولوژی Safe Switch-off است. طبق استانداردهای EN IEC 62061:2021 (تا سطح SIL2) و EN ISO 13849-1:2015 (تا سطح PL d / Category 3)، می‌توان این کارت استاندارد را در مدارهای ایمنی ادغام کرد.

• نحوه عملکرد مدار خاموش‌سازی ایمن

برای پیاده‌سازی این سناریو، تغذیه کمکی ۲۴ ولت (Supply Voltage) که به گروه‌های کانال ماژول متصل است، از طریق یک تجهیز ایمنی خارجی (مانند خروجی یک رله ایمنی یا کارت F-DO از یک CPU ایمن) هدایت می‌شود.

در صورت فعال شدن کلیدهای قارچی توقف اضطراری (E-Stop)، تغذیه کمکی کارت خروجی دیجیتال توسط رله ایمنی به صورت ایمن قطع می‌شود. طراحی داخلی کارت به گونه‌ای است که در صورت قطع تغذیه خارجی، ترانزیستورهای خروجی دیگر توان هدایت جریان را نداشته و بارهای متصل قطع می‌شوند. این معماری تاییدشده به طراحان سیستم اتوماسیون اجازه می‌دهد بدون نیاز به ماژول‌های تماماً ایمنی بسیار گران‌قیمت (F-Modules) برای ۳۲ کانال، به استانداردهای بالای ایمنی در خروجی‌ها دست یابند.



سناریوی کاربردی عملیاتی: شیرهای برقی در پتروشیمی

در خطوط فرآیندی پتروشیمی و صنایع شیمیایی، مدیریت شیرهای پنوماتیک مسیرهای انتقال مواد اهمیت بالایی دارد. فرض کنید پروژه‌ای با ۳۲ شیر سولنوئیدی ۲۴ ولت DC داریم که هر کدام جریانی در حدود ۳۰۰ میلی‌آمپر مصرف می‌کنند.

پیاده‌سازی با 6ES7522-1BL01-0AB0

• مدیریت فضا: با استفاده از این کارت ۳۲ کاناله، کل تجهیزات کنترل در عرض ۳۵ میلی‌متر روی ریل DIN نصب می‌شوند.
• سیم‌کشی بهینه: استفاده از فرانت‌کانکتور Push-in اجازه سیم‌کشی مستقیم سیم‌های خروجی به ترمینال‌های واسط پنوماتیک را می‌دهد.
• پایش مداوم: سنسورهای فیدبک فشار با شمارنده سیکل این کارت تطبیق داده می‌شوند. هر بار باز و بسته شدن شیر پایش می‌شود.
• پیشگیری از حوادث: اگر سیم‌کشی یکی از بوبین‌ها در اثر لرزش قطع شود، کارت بلافاصله آلارم قطعی سیم داده و اپراتور بدون توقف کل خط، محل خرابی را پیدا می‌کند.



سؤالات متداول (FAQ)

• آیا می‌توان فرانت‌کانکتور کارت‌های دیگر S7-1500 را برای این ماژول استفاده کرد؟

تا زمانی که فرانت‌کانکتور از نوع ۴۰ پین استاندارد S7-1500 (دارای کدهای فنی مانند 6ES7592-1AM00-0XB0) باشد، بله. اما توجه داشته باشید که این کانکتور همراه خود کارت در کارتن موجود نیست و باید جداگانه سفارش‌گذاری شود.

• آیا برای استفاده از قابلیت عیب‌یابی نیاز به برنامه‌نویسی خاصی در PLC داریم؟

خیر، فعال‌سازی پایه‌ای عیب‌یابی (Diagnostics) در سطح تنظیمات سخت‌افزاری ماژول (Hardware Configuration) در TIA Portal انجام می‌شود. پس از فعال‌سازی، در صورت بروز خطا، سیستم عامل CPU به طور خودکار خطا را ثبت کرده و LEDهای سخت‌افزاری را فعال می‌کند. البته برای نمایش آن در HMI، استفاده از توابعی نظیر Program_Alarm توصیه می‌شود.

• تفاوت رفتار این کارت در بارهای خازنی با بارهای سلفی چیست؟

برای بارهای خازنی، جریان هجومی اولیه برای شارژ خازن ممکن است به عنوان اتصال کوتاه موقت توسط ماژول HF تفسیر شود. ترانزیستورهای کارت برای این جریان‌های ضربه‌ای محدودیت‌های خاصی دارند که باید با خازن‌های فیلتر مجاز مطابقت داشته باشد. در بارهای سلفی مشکل اصلی ولتاژ برگشتی زمان قطع است که توسط دیودهای کلمپ داخلی کارت کنترل می‌شود.

• چطور می‌توان از شمارنده سیکل در برنامه استفاده کرد؟

از طریق خواندن رکوردهای داده (Data Records) ماژول با استفاده از تابع سیستم RD_REC و آدرس‌دهی مستقیم به دیتا رکورد متناظر با کانال‌ها (مثلا رکورد ۱۴۳)، مقادیر شمارنده قابل دسترسی و ذخیره در DBهای سیستم هستند.

• آیا این کارت امکان هدایت جریان‌های فراتر از ۰.۵ آمپر را دارد؟

خیر، جریان نامی هر کانال ۰.۵ آمپر است. در صورتی که بار متصل جریانی مثلاً معادل ۱ آمپر طلب کند، کانال در زمان کوتاهی به دلیل فعال شدن سیستم حفاظت جریان اضافی (Overload Protection) خاموش می‌شود. برای بارهای بیش از ۰.۵ آمپر باید از کارت خروجی ۲ آمپری (6ES7522-1BL01-0AB0) یا رله واسط استفاده کنید.
