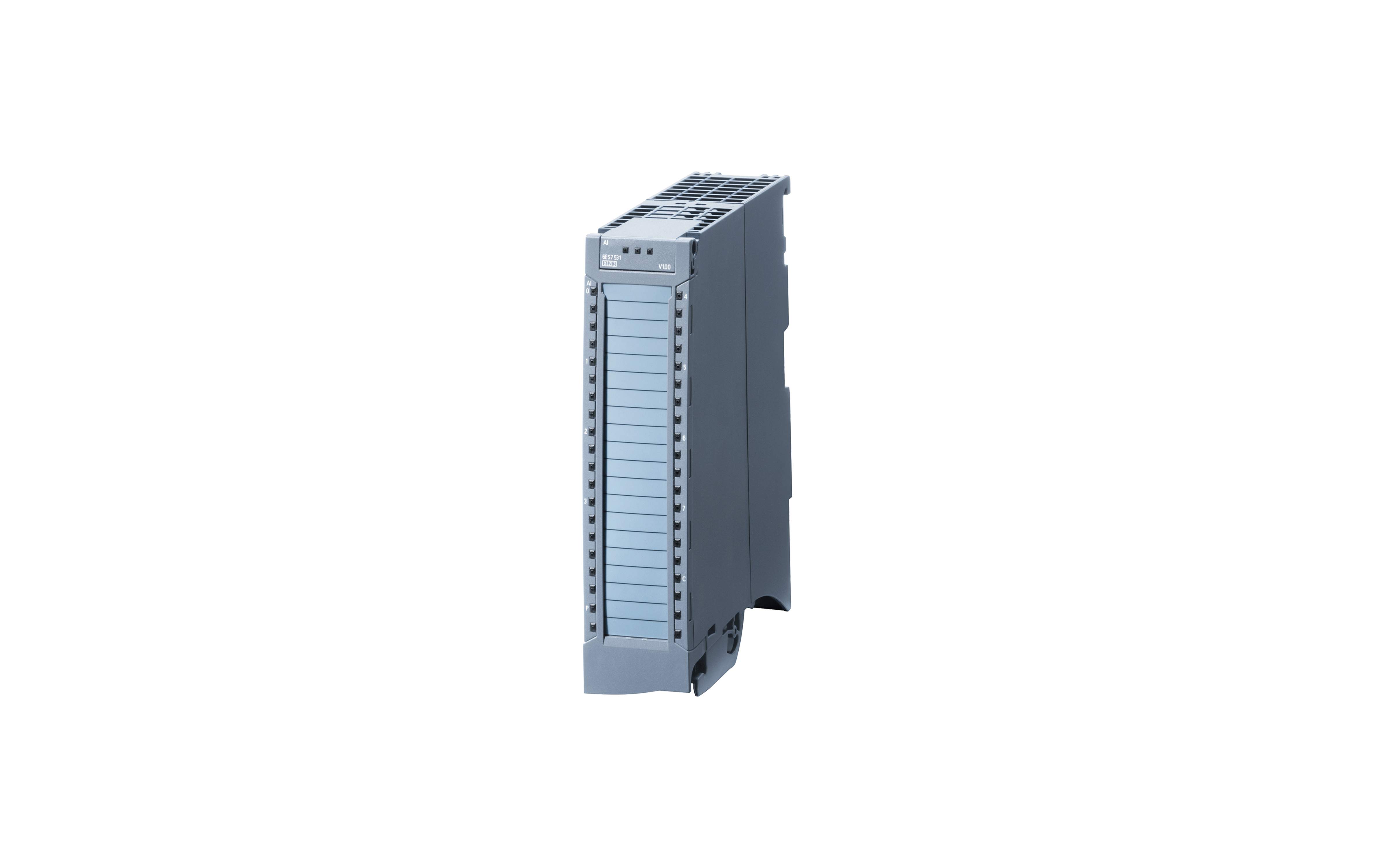

معرفی و بررسی فنی ماژول ورودی آنالوگ زیمنس SM 531, AI 8xHART HF با کد فنی 6ES7531-7TF00-0AB0

ماژول ورودی آنالوگ سری ۱۵۰۰

۸ عدد ورودی HF HART

دقت ۰/۱ درصدی

هشت کانال گروه‌بندی شده

common mode voltage: 30 V AC/60 V DC

Diagnostics

calibrate in RUN



در بسته‌بندی ماژول‌ها موارد زیر در جعبه وجود دارد:

یک نوار برچسب برای برچسب زدن دستی

یک U کانکتور

سوکت منبع تغذیه، براکت محافظ و ترمینال محافظ و فرانت‌کانکتور



بررسی تخصصی ماژول ورودی آنالوگ زیمنس 6ES7531-7TF00-0AB0

ماژول SM 531, AI 8xHART HF با کد فنی 6ES7531-7TF00-0AB0 یک شاهکار مهندسی در لایه I/O خانواده SIMATIC S7-1500 است. این ماژول فراتر از یک کارت ورودی آنالوگ معمولی عمل می‌کند و دروازه‌ای مستقیم برای ورود به دنیای ابزار دقیق هوشمند فیلد (Smart Field Devices) در صنایع فرآیندی پیچیده است. کلاس HF یا High Feature نشان‌دهنده بالاترین سطح دقت، پایداری، حفاظت الکتریکی و قابلیت‌های نرم‌افزاری است که زیمنس برای کاربری‌های سنگین صنعتی ارائه می‌دهد.

اگر بخواهیم با دید مهندسی شیمی و کنترل فرآیند به این کارت نگاه کنیم، 6ES7531-7TF00-0AB0 اختصاصاً برای صنایعی طراحی شده است که در آن‌ها متغیرهای فرآیندی مانند دبی، فشار، دما و سطح نه تنها باید با دقت استثنایی ۰.۱ درصد خوانده شوند، بلکه اطلاعات جانبی سنسورها (تشخیص وضعیت، متغیرهای ثانویه، وضعیت کالیبراسیون و پیام‌های عیب‌یابی ابزار دقیق) نیز باید بدون نیاز به سخت‌افزار واسط اضافه، از طریق پروتکل HART به سیستم کنترل منتقل شوند. صنایعی همچون نفت و گاز، پتروشیمی، نیروگاه‌ها، تصفیه‌خانه‌های بزرگ آب و صنایع دارویی، حوزه‌های اصلی استقرار این ماژول پیشرفته هستند.



جایگاه ماژول 6ES7531-7TF00-0AB0 در هرم اتوماسیون

• رمزگشایی کد فنی و مفهوم High Feature

کد سفارش 6ES7531-7TF00-0AB0 مشخصات ساختاری زیر را بیان می‌کند:

• 6ES7: زیرمجموعه پلتفرم سخت‌افزاری SIMATIC S7 زیمنس
• 531: خانواده ماژول‌های ورودی آنالوگ (Analog Input)
• 7TF00: مدل اختصاصی دارای ۸ کانال با پشتیبانی از پروتکل HART در کلاس کیفی HF
• 0AB0: نسخه طراحی سخت‌افزاری محصول

پسوند HF (High Feature) در این ماژول مترادف با ویژگی‌های زیر است:

• دقت اندازه‌گیری فوق‌العاده بالا و پایداری دمایی استثنایی
• ایزولاسیون الکتریکی تقویت‌شده برای مقابله با شرایط سخت فیلد
• پشتیبانی کامل از پروتکل‌های ارتباطی پیشرفته مانند HART (نسخه ۷ به بالا)
• قابلیت‌های پیشرفته پیکربندی در حالت RUN و عیب‌یابی در سطح کانال



• ادغام فرآیند و داده‌های ابزار دقیق (HART Integration)

پروتکل HART (Highway Addressable Remote Transducer) با سوار کردن سیگنال‌های دیجیتال فرکانس‌بالا (بر اساس استاندارد Bell 202) روی سیگنال آنالوگ استاندارد 4-20 میلی‌آمپر، ارتباط دوطرفه را ممکن می‌سازد. ماژول 7TF00 این قابلیت را دارد که اطلاعات زیر را مستقیماً از ترانسمیترهای فیلد استخراج کند:

• متغیرهای فرآیندی ثانویه، ثالث و رابع (SV, TV, QV) علاوه بر متغیر اصلی (PV)
• سیگنال‌های هشدار خرابی سنسور فیزیکی یا تغییر در کالیبراسیون تجهیز
• کدهای سازنده و مشخصات هویتی تجهیز جهت مدیریت دارایی‌های فیزیکی (Asset Management)

این رویکرد نیاز به پایانه‌های ارتباطی مجزا (HART Multiplexers) را کاملاً از بین می‌برد و سیستم S7-1500 را مستقیماً به ابزار دقیق متصل می‌کند.



کالبدشکافی مشخصات فنی و ویژگی‌های حیاتی

• دقت ۰/۱ درصدی؛ مرز استانداردهای مترولوژی

دقت پایه ۰.۱ درصد (۰/۱% accuracy) این کارت را در رده ماژول‌های کالیبراسیون و ابزار دقیق آزمایشگاهی/فرآیندی دقیق قرار می‌دهد. این سطح از دقت فاکتورهای زیر را تضمین می‌کند:

• حداقل خطای ناشی از تغییرات دمای محیط داخل تابلو (Temperature Drift)
• تکرارپذیری بسیار بالا در خوانش مقادیر فرآیندی در طول زمان
• کاهش انحراف در محاسبات جرمی و انرژی (مثلاً محاسبه فلو با جبران‌سازی دما و فشار)

در حلقه‌های کنترلی بسته (Closed-Loop Control) فرآیندهای شیمیایی که تلرانس خطا بسیار پایین است، این میزان از دقت عملکرد پایدار کنترلر PID را تضمین می‌کند.



• مقاومت فوق‌العاده در برابر ولتاژهای مشترک (Common Mode Voltage)

یکی از چالش‌های بزرگ در سایت‌های صنعتی، وجود اختلاف پتانسیل زمین بین نقاط مختلف فیلد و تابلو کنترل است. ماژول 7TF00 با مشخصه ولتاژ مشترک فوق‌العاده:

• 30 V AC (متناوب)
• 60 V DC (مستقیم)

امنیت فیزیکی کارت و صحت داده‌ها را تضمین می‌کند. در فواصل کابل‌کشی طولانی که نویزهای القایی یا جریان‌های زمین سرگردان وجود دارند، این سطح از پایداری ولتاژ مشترک مانع از سوختن کانال‌ها یا ایجاد خطاهای پله‌ای در قرائت سیگنال می‌شود.



قابلیت Calibrate in RUN؛ تداوم بی‌پایان فرآیند

• کالیبراسیون بدون توقف کنترلر چیست؟

در صنایع فرآیندی پیوسته (Continuous Processes) مانند پالایشگاه‌ها، خاموش کردن سیستم کنترل یا متوقف کردن PLC جهت کالیبره کردن ماژول‌های آنالوگ خسارات مالی سنگینی به همراه دارد. ویژگی Calibrate in RUN به مهندسین این امکان را می‌دهد که:

• پارامترهای کالیبراسیون و تصحیح خطای کارت ورودی را در زمان فعال بودن کنترلر (RUN Mode) تنظیم کنند.
• انحراف‌های ناشی از پیری قطعات کارت را بدون نیاز به قطع لوپ‌های فرآیندی صفر کنند.
• مقادیر جبران‌سازی کانال به کانال را در حین کار ثبت و اعمال نمایند.

این ویژگی دسترس‌پذیری سیستم (System Availability) را به حداکثر می‌رساند و فرآیند اورهال و تست‌های دوره‌ای ابزار دقیق را به‌شدت تسهیل می‌کند.



سیستم عیب‌یابی (Diagnostics) در سطح پیشرفته

سیستم Diagnostics در کارت کلاس HF اطلاعات جزئی و طبقه‌بندی‌شده‌ای از وضعیت فیزیکی و سیگنالی هر کانال به CPU ارسال می‌کند. این عیب‌یابی شامل موارد زیر است:

• Wire Break (قطع سیم‌کشی): تشخیص فوری قطعی کابل ترانسمیترها در حالت جریان 4-20 میلی‌آمپر
• Short Circuit (اتصال کوتاه): حفاظت کانال و ارسال آلارم در صورت اتصال سیم‌های سیگنال به یکدیگر
• Overflow / Underflow: تشخیص مقادیر خارج از محدوده استاندارد که معمولاً ناشی از خرابی سنسور است
• HART Status Error: مانیتورینگ عدم هماهنگی در تبادل داده دیجیتال با سنسور هوشمند فیلد

این پیام‌ها مستقیماً بر روی HMI نمایش داده شده و زمان رفع عیب (MTTR) را در کارخانه به حداقل می‌رساند.



راهکارهای عملیاتی نصب و سیم‌کشی

• شیلدینگ و اتصالات الکتریکی پایدار

برای بهره‌برداری کامل از دقت ۰.۱ درصدی و ارتباط HART، رعایت الزامات سخت‌افزاری زیر در تابلو کنترل حیاتی است:

• استفاده از شیلدینگ پیوسته: شیلد کابل‌های آنالوگ باید در ورودی تابلو با استفاده از براکت و ترمینال محافظ مخصوص موجود در جعبه، به زمین تمیز سیستم اتوماسیون (Instrument Earth) متصل شود.
• تغذیه ترانسمیترها: در صورت استفاده از لوپ‌های ۲ سیمه (2-wire)، توان مصرفی سنسور از کارت تأمین می‌شود. جریان‌دهی و پایداری ولتاژ منبع تغذیه کمکی ماژول باید در محاسبات حرارتی تابلو مدنظر قرار گیرد.



• تجهیزات همراه در جعبه؛ یک پکیج آماده کار

بر خلاف بسیاری از مدل‌های اقتصادی و استاندارد، زیمنس در این ماژول پکیج جانبی را کامل ارائه داده است. محتویات جعبه شامل موارد زیر است:

• یک نوار برچسب جهت نام‌گذاری کانال‌ها
• یک کانکتور U شکل برای ارتباط باس پشتی
• سوکت تغذیه، براکت محافظت در برابر کشش کابل، ترمینال شیلد محافظ
• فرانت‌کانکتور (Front Connector): این قطعه بر خلاف مدل‌های اقتصادی، در جعبه این کارت قرار دارد و نیازی به سفارش مجزای آن نیست که این موضوع ریسک خرید اشتباه قطعات را صفر می‌کند.



مقایسه کاربردی: کلاس HF در مقابل BA و ST



سوالات متداول

• آیا ماژول 6ES7531-7TF00-0AB0 از سنسورهای ۴ سیمه پشتیبانی می‌کند؟

بله، این ماژول از هر دو نوع پیکربندی ترانسمیترهای ۲ سیمه (سنسور تغذیه شونده از لوپ) و ۴ سیمه (سنسور با منبع تغذیه مجزا) پشتیبانی می‌کند.

• برای خواندن اطلاعات HART سنسورها نیاز به برنامه نویسی خاصی است؟

برای خواندن متغیر فرآیندی اصلی (PV) نیازی به برنامه‌نویسی نیست. جهت خواندن داده‌های فرعی و عیب‌یابی پروتکل HART، می‌توانید از بلاک‌های سیستمی استاندارد زیمنس (مانند RDREC) در نرم‌افزار TIA Portal استفاده کنید.

• اهمیت ولتاژ مشترک 60 ولت DC در این ماژول چیست؟

این ولتاژ بالا به ماژول اجازه می‌دهد در محیط‌های وسیع صنعتی که اختلاف پتانسیل بالایی بین زمین فیلد و تابلو وجود دارد، بدون آسیب سخت‌افزاری و بدون تداخل در مقادیر اندازه‌گیری‌شده به کار خود ادامه دهد.

• آیا کالیبراسیون در حالت RUN باعث متوقف شدن پردازش CPU می‌شود؟

خیر، فرآیند کالیبراسیون در بک‌گراند سخت‌افزاری کارت انجام می‌شود و هیچ وقفه‌ای در اجرای برنامه اصلی PLC (CPU Scan Time) ایجاد نمی‌کند.



• جمع‌بندی مهندسی

ماژول SM 531, AI 8xHART HF با کد فنی 6ES7531-7TF00-0AB0 تجهیزات ابزار دقیق شما را در بالاترین سطح استاندارد به سیستم کنترل S7-1500 متصل می‌کند. این کارت با ۸ ورودی آنالوگ جریانی با قابلیت ارتباط HART، دقت خارق‌العاده ۰.۱ درصد، امکان کالیبراسیون در حالت RUN، تحمل ولتاژ مشترک تا 60 V DC و دارا بودن تجهیزات جانبی کامل از جمله فرانت‌کانکتور درون بسته‌بندی، مطمئن‌ترین انتخاب برای صنایع نفت، گاز، پتروشیمی و اتوماسیون فرآیندی پیشرفته است.
