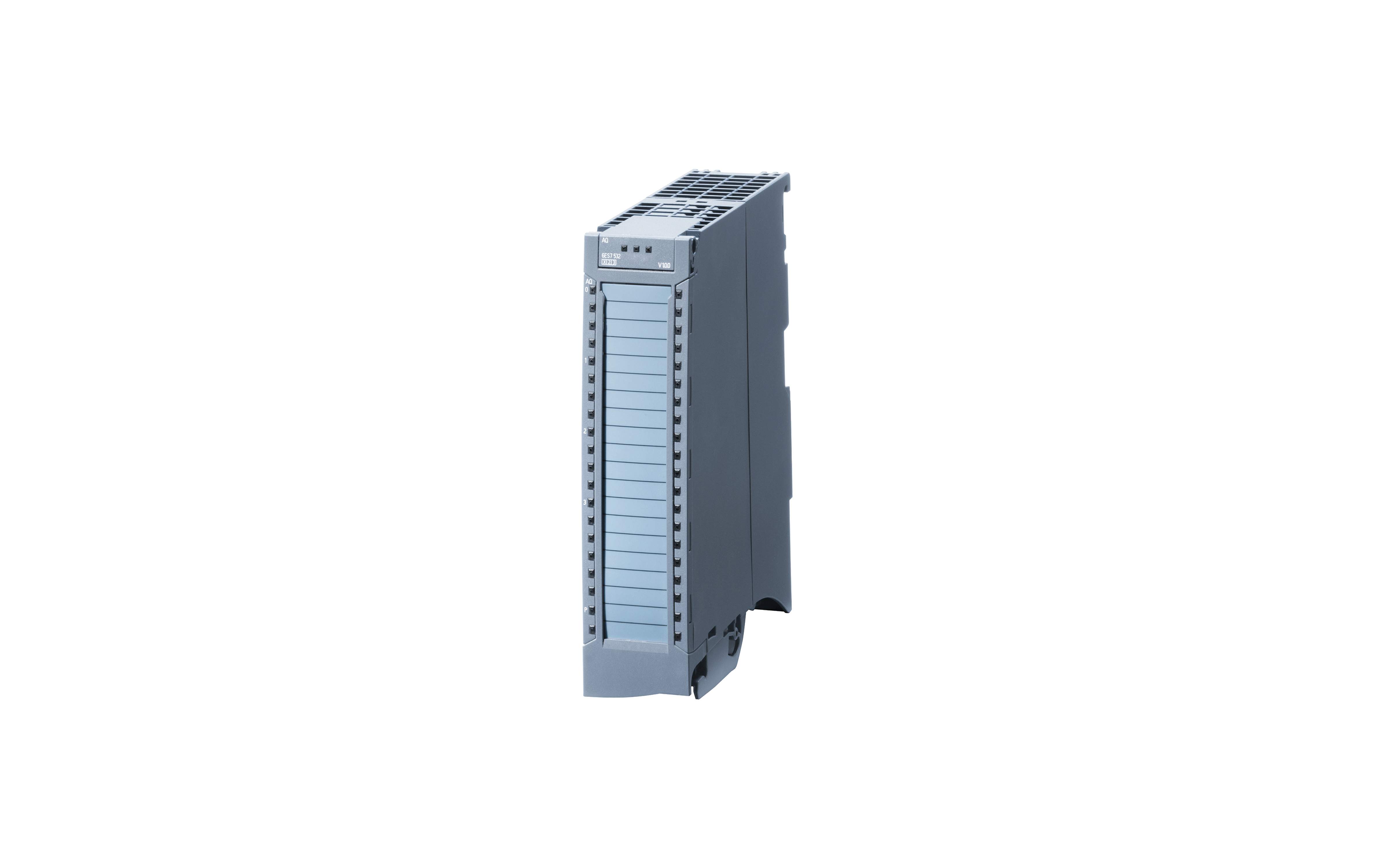

معرفی و بررسی فنی ماژول خروجی آنالوگ زیمنس SM 532, AQ 4xU/I ST با کد فنی 6ES7532-5HD00-0AB0

ماژول خروجی آنالوگ سری ۱۵۰۰

۴ عدد خروجی ولتاژی/جریانی ST

رزولوشن ۱۶ بیتی

دقت ۰/۳ درصدی

چهار کانال گروه‌بندی شده

Diagnostics

این ماژول از خاموش کردن ایمن تا SIL2 مطابق با استاندارد EN IEC 62061:2021 و 3 / PL d مطابق با استاندارد EN ISO 13849-1:2015 پشتیبانی می‌کند.



در بسته‌بندی ماژول‌ها موارد زیر در جعبه وجود دارد:

یک نوار برچسب برای برچسب زدن دستی

یک U کانکتور

سوکت منبع تغذیه، براکت محافظ و ترمینال محافظ

فرانت‌کانکتور باید به صورت جداگانه خریداری شود.



بررسی تخصصی ماژول خروجی آنالوگ زیمنس 6ES7532-5HD00-0AB0

ماژول SM 532, AQ 4xU/I ST با کد فنی 6ES7532-5HD00-0AB0 یکی از ماژول‌های خروجی آنالوگ مهم در خانواده SIMATIC S7-1500 است که برای تبدیل فرمان‌های دیجیتال PLC به سیگنال‌های آنالوگ صنعتی طراحی شده است. این کارت در ظاهر یک ماژول خروجی ۴ کاناله است، اما در عمل نقش بسیار مهم‌تری دارد: این ماژول همان نقطه‌ای است که منطق کنترلی PLC را به دنیای واقعی فرآیند وصل می‌کند؛ یعنی جایی که فرمان نرم‌افزاری به ولتاژ یا جریان واقعی تبدیل می‌شود و تجهیزاتی مثل شیر کنترلی، درایو، اکچویتور، ولو پوزیشنر یا اینورتر را هدایت می‌کند.

در کلاس ST، زیمنس تلاش کرده بین دقت، هزینه، سادگی راه‌اندازی و قابلیت اطمینان صنعتی تعادل برقرار کند. بنابراین 6ES7532-5HD00-0AB0 برای پروژه‌هایی بسیار مناسب است که در آن‌ها خروجی آنالوگ باید پایدار، قابل‌اعتماد و استاندارد باشد، اما الزامات فوق‌پیشرفته یا High Feature مطرح نیست. این ماژول دقیقاً برای همین سطح از نیازها طراحی شده: کاربردهای عمومی و نیمه‌حرفه‌ای صنعتی با تمرکز بر کنترل فرآیند، مانیتورینگ و ایمنی عملکردی.



جایگاه ماژول 6ES7532-5HD00-0AB0 در اکوسیستم S7-1500

• رمزگشایی کد فنی

کد فنی این ماژول چند لایه اطلاعات را در خود دارد:

• 6ES7: تعلق به خانواده SIMATIC
• 532: ماژول خروجی آنالوگ
• 5HD00: واریانت خاص با ۴ خروجی ولتاژی/جریانی در کلاس ST
• 0AB0: نسخه سخت‌افزاری یا Revision محصول

عنوان کامل SM 532, AQ 4xU/I ST نیز به‌صورت شفاف بیان می‌کند که این کارت:

• AQ است، یعنی Analog Output
• 4x دارد، یعنی چهار کانال
• از U/I پشتیبانی می‌کند، یعنی ولتاژ و جریان
• در کلاس ST قرار دارد

این عنوان برای مهندسان اتوماسیون یک پیام روشن دارد: با یک ماژول خروجی آنالوگ استاندارد، چندمنظوره و صنعتی روبه‌رو هستیم که برای طیف گسترده‌ای از کاربردهای کنترلی مناسب است.



• کلاس ST چه معنایی دارد؟

ST یا Standard در خروجی‌های آنالوگ معمولاً به محصولی اشاره دارد که:

• عملکرد اصلی کامل و قابل اتکا دارد
• دقت و رزولوشن در سطح صنعتی مناسب است
• برای پروژه‌های عمومی و استاندارد طراحی شده
• هزینه تمام‌شده پروژه را کنترل می‌کند
• راه‌اندازی و نگهداری ساده‌تری نسبت به مدل‌های پیشرفته دارد

بنابراین این کارت برای پروژه‌هایی که نیاز به ۴ خروجی آنالوگ مطمئن دارند، اما بودجه و پیچیدگی باید کنترل شود، انتخاب بسیار معقولی است.



خروجی ولتاژی/جریانی؛ انعطاف واقعی در فرمان‌دهی

• پشتیبانی از U/I چه مزیتی ایجاد می‌کند؟

یکی از مزیت‌های مهم این ماژول، پشتیبانی از دو نوع سیگنال خروجی است:

• ولتاژ
• جریان

این انعطاف در بسیاری از پروژه‌ها حیاتی است، چون تجهیز نهایی ممکن است یکی از این دو نوع فرمان را بپذیرد. برای مثال:

• 0–10 V برای برخی درایوها یا کنترلرهای ساده
• 4–20 mA برای شیرهای کنترلی، پوزیشنرها و حلقه‌های فرآیندی
• خروجی آنالوگ برای مرجع سرعت یا مرجع فشار
• فرمان‌دهی به اکچویتورهای صنعتی

این یعنی شما با یک ماژول می‌توانید چند سناریوی کنترلی را پوشش دهید، بدون اینکه مجبور باشید از چند کارت مجزا استفاده کنید.



• کاربردهای عملی در صنعت

این کارت در حوزه‌های زیر بسیار کاربردی است:

• کنترل شیرهای پنوماتیک و الکتروپنوماتیک
• فرمان‌دهی به VFDها و درایوهای سرعت متغیر
• کنترل دبی، فشار و سطح
• اکچویتورهای فرآیندی
• سیستم‌های HVAC صنعتی
• خطوط بسته‌بندی و ماشین‌آلات OEM

در همه این موارد، خروجی آنالوگ باید دقیق، پایدار و بدون نوسان غیرضروری باشد؛ و این دقیقاً همان چیزی است که این ماژول ارائه می‌دهد.



رزولوشن ۱۶ بیت و دقت ۰/۳ درصدی

• رزولوشن ۱۶ بیت در خروجی آنالوگ چه ارزشی دارد؟

رزولوشن ۱۶ بیت به ما امکان می‌دهد فرمان خروجی را با تفکیک‌پذیری مناسب و سطح مناسبی از جزئیات اعمال کنیم. در کنترل فرآیند، این موضوع اهمیت زیادی دارد، چون خروجی ناپیوسته یا با پله‌های درشت می‌تواند باعث نوسان در سیستم یا رفتار غیرخطی تجهیز نهایی شود.

مزایای رزولوشن ۱۶ بیت:

• کنترل نرم‌تر و دقیق‌تر
• مناسب برای حلقه‌های کنترلی پیوسته
• کاهش پله‌ای شدن سیگنال
• سازگاری خوب با تجهیزات صنعتی استاندارد
• رفتار قابل‌پیش‌بینی در راه‌اندازی و سرویس



دقت ۰/۳ درصدی؛ سطحی مناسب برای کنترل صنعتی

دقت ۰/۳ درصدی نشان می‌دهد که ماژول برای کاربردهای عمومی و دقیقِ صنعتی مناسب است، اما در دسته ابزار دقیق فوق‌حساس قرار نمی‌گیرد. این سطح دقت برای اغلب پروژه‌های فرآیندی و ماشین‌سازی کاملاً کافی است.

این دقت در عمل چه مزیتی دارد؟

• فرمان‌دهی مطمئن به اکچویتورها
• پاسخ پایدار در کنترل حلقه بسته
• مناسب برای سیستم‌های فرآیندی با حساسیت متوسط
• کاهش خطای ناشی از تبدیل دیجیتال به آنالوگ
• تعادل خوب بین هزینه و کیفیت



چهار کانال گروه‌بندی‌شده؛ طراحی فشرده و مهندسی‌شده

• مفهوم چهار کانال گروه‌بندی‌شده

این ماژول دارای چهار کانال گروه‌بندی‌شده است. این ساختار از نظر سیم‌کشی و مدیریت سیگنال اهمیت بالایی دارد، چون نحوه مرجع‌دهی، زمین و جداسازی سیگنال‌ها روی کیفیت خروجی تأثیر مستقیم می‌گذارد.

در نصب حرفه‌ای باید به این نکات توجه شود:

• خروجی‌ها با توجه به بار نهایی درست دسته‌بندی شوند
• کابل‌کشی سیگنال از مسیر قدرت جدا باشد
• زمین و شیلد به‌صورت اصولی اجرا شوند
• از بارگذاری نامناسب روی هر کانال پرهیز شود
• در طراحی تابلو، مسیر برگشت جریان به‌خوبی تحلیل شود

این ساختار گروهی به‌ویژه در تابلوهای فشرده و سیستم‌های چندکاناله بسیار مفید است.



Diagnostics؛ مزیت کلیدی برای بهره‌برداری و نگهداری

• چرا Diagnostics در خروجی آنالوگ مهم است؟

وجود Diagnostics در یک ماژول خروجی آنالوگ، یک ویژگی بسیار ارزشمند است. چون در خروجی‌ها، خرابی فقط به شکل “عدم عملکرد” ظاهر نمی‌شود؛ گاهی سیگنال هست اما بار به‌درستی پاسخ نمی‌دهد، یا اتصال کوتاه و اضافه‌بار به‌صورت تدریجی مشکل ایجاد می‌کند.

قابلیت Diagnostics معمولاً در موارد زیر کمک می‌کند:

• تشخیص قطع شدن بار یا سیم‌کشی
• شناسایی اتصال کوتاه
• تشخیص خطای کانال
• تسهیل Commissioning
• کوتاه شدن زمان عیب‌یابی
• افزایش دسترس‌پذیری سیستم

در پروژه‌های صنعتی، همین چند پیام تشخیصی می‌تواند ساعت‌ها زمان توقف را کاهش دهد.



ایمنی عملکردی و پشتیبانی از خاموش کردن ایمن

• SIL2 و PL d در این ماژول چه معنی دارد؟

یکی از مهم‌ترین نکات این محصول، پشتیبانی از خاموش کردن ایمن تا SIL2 مطابق با EN IEC 62061:2021 و PL d مطابق با EN ISO 13849-1:2015 است. این ویژگی برای پروژه‌هایی که بخشی از سیستم کنترل باید در شرایط خاص به وضعیت ایمن برود، بسیار مهم است.

اما یک نکته فنی را باید دقیق دید:

این به معنای آن نیست که خود ماژول به‌تنهایی یک سیستم ایمنی کامل است؛ بلکه یعنی این کارت می‌تواند در معماری مناسب، در چارچوب طراحی درست و همراه با منطق ایمنی معتبر، در پیاده‌سازی Safe Shutdown تا این سطح مشارکت کند.



• چرا این ویژگی مهم است؟

در صنعت، توقف ایمن می‌تواند از موارد زیر جلوگیری کند:

• حرکت ناخواسته اکچویتور
• باز ماندن شیر در وضعیت خطرناک
• ادامه فرمان به درایو در شرایط اضطراری
• آسیب به اپراتور یا تجهیز
• خسارت به فرآیند

بنابراین وجود این قابلیت، این ماژول را برای ماشین‌آلات و فرآیندهایی که نیاز به سطحی از ایمنی عملکردی دارند، جذاب‌تر می‌کند.



محتویات بسته‌بندی و نکات خرید

• اقلام موجود در جعبه

طبق مشخصات اعلام‌شده، در بسته‌بندی این ماژول موارد زیر وجود دارد:

• یک نوار برچسب برای برچسب‌گذاری دستی
• یک U کانکتور
• سوکت منبع تغذیه
• براکت محافظ
• ترمینال محافظ



• فرانت‌کانکتور باید جداگانه تهیه شود

نکته بسیار مهم این است که:

• فرانت‌کانکتور داخل جعبه نیست
• باید به‌صورت جداگانه خریداری شود

این موضوع باید حتماً در لیست خرید و BOM پروژه لحاظ شود، چون نبود فرانت‌کانکتور در زمان مونتاژ می‌تواند کل روند نصب را متوقف کند.



سناریوهای کاربردی مناسب برای 6ES7532-5HD00-0AB0

• این ماژول کجا بهترین انتخاب است؟

این کارت برای سناریوهای زیر بسیار مناسب است:

• کنترل شیرهای کنترلی در فرآیند
• فرمان‌دهی به درایوها و اینورترها
• سیستم‌های HVAC صنعتی
• خطوط ماشین‌سازی OEM
• اسکیدهای کنترلی کوچک و متوسط
• سامانه‌هایی که به خروجی آنالوگ چندکاناله نیاز دارند



• چه زمانی باید با احتیاط انتخاب شود؟

اگر پروژه شما به موارد زیر نیاز دارد، باید با دقت بیشتری تصمیم بگیرید:

• دقت بسیار بالاتر از ۰.۳ درصد
• تعداد کانال بیشتر از ۴
• الزامات خاص ابزار دقیق یا متروژیکی
• نیاز به قابلیت‌های پیشرفته‌تر در کلاس HF
• معماری‌های ایمنی پیچیده‌تر از سطح استاندارد



سوالات متداول

• ماژول 6ES7532-5HD00-0AB0 از چه نوع خروجی‌هایی پشتیبانی می‌کند؟

این ماژول از خروجی ولتاژی و جریانی پشتیبانی می‌کند و برای کنترل تجهیزات صنعتی بسیار مناسب است.

• دقت ۰/۳ درصدی برای چه کاربردهایی مناسب است؟

برای فرمان‌دهی به شیرها، درایوها، سیستم‌های HVAC و کنترل فرآیندهای عمومی این دقت کاملاً مناسب است.

• آیا این ماژول از Diagnostics پشتیبانی می‌کند؟

بله، این ماژول دارای Diagnostics است و در عیب‌یابی و راه‌اندازی کمک زیادی می‌کند.

• آیا این کارت برای کاربردهای ایمنی مناسب است؟

بله، این ماژول از خاموش کردن ایمن تا SIL2 و PL d در چارچوب استانداردهای ذکرشده پشتیبانی می‌کند، البته در صورت طراحی صحیح معماری ایمنی.

• فرانت‌کانکتور داخل جعبه موجود است؟

خیر، فرانت‌کانکتور باید جداگانه خریداری شود.



• جمع‌بندی مهندسی

ماژول SM 532, AQ 4xU/I ST با کد فنی 6ES7532-5HD00-0AB0 یک خروجی آنالوگ ۴ کاناله استاندارد در خانواده SIMATIC S7-1500 است که با رزولوشن ۱۶ بیتی، دقت ۰.۳ درصدی، Diagnostics، پشتیبانی از خروجی ولتاژی و جریانی و همچنین قابلیت مشارکت در خاموش کردن ایمن تا SIL2 / PL d، انتخابی بسیار خوب برای پروژه‌های صنعتی عمومی تا نیمه‌حساس محسوب می‌شود. اگر به‌دنبال یک کارت خروجی آنالوگ قابل اعتماد، اقتصادی و در عین حال مهندسی‌شده هستید، این مدل دقیقاً در نقطه تعادل مناسب قرار دارد. تنها نکته مهم این است که فرانت‌کانکتور باید جداگانه تهیه شود و در طراحی BOM حتماً لحاظ گردد.
