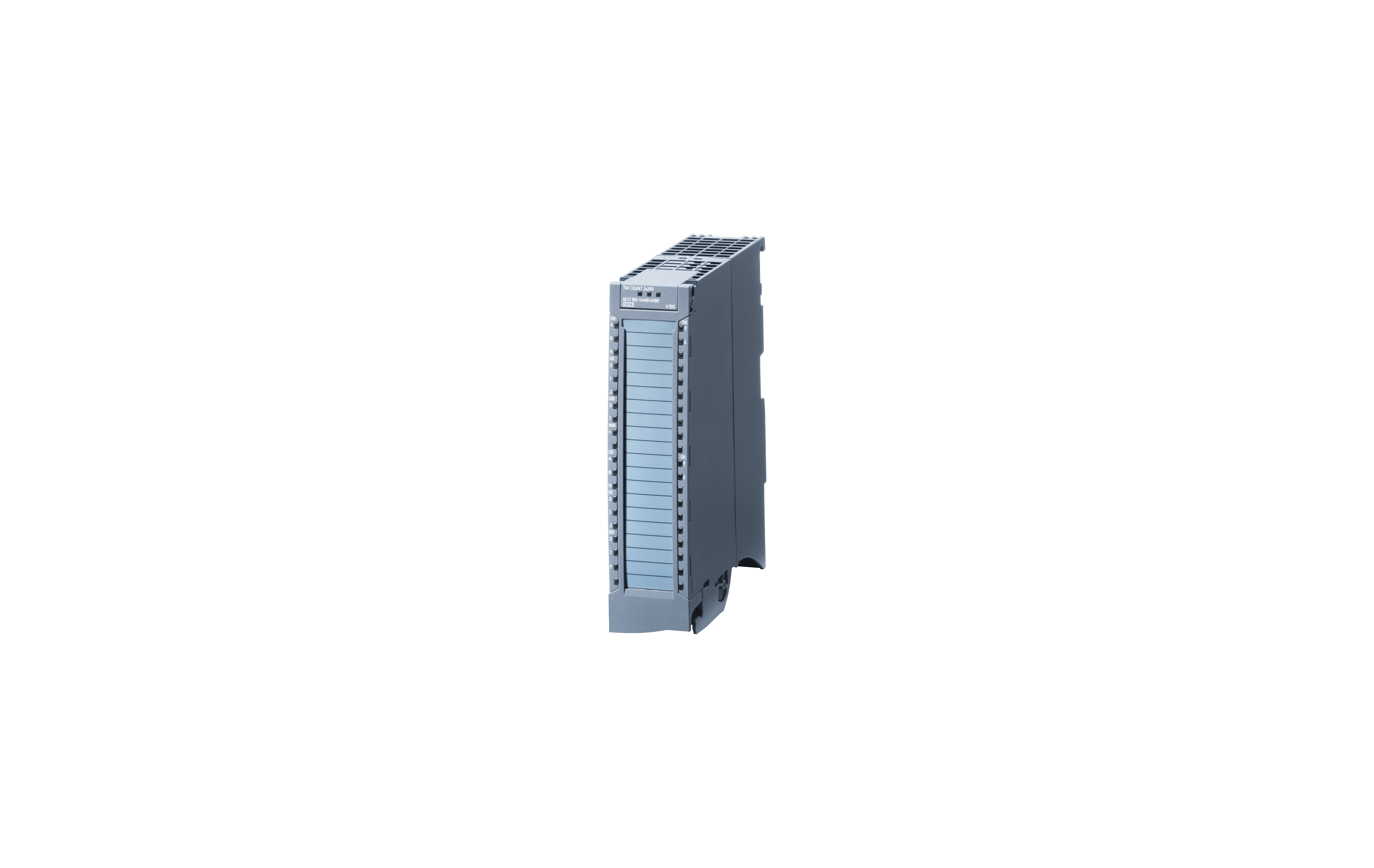

معرفی و بررسی فنی تکنولوژی ماژول سری ۱۵۰۰ زیمنس مدل TM count 2x 24 V counter module با کد فنی 6ES7550-1AA01-0AB0

ماژول شمارنده تایمر سری ۱۵۰۰

۲ کانال برای انکودرهای افزایشی یا پالسی ۲۴ ولت، ۳ ورودی دیجیتال (DI)، ۲ خروجی دیجیتال (DQ) در هر کانال



بررسی تخصصی ماژول تکنولوژی زیمنس 6ES7550-1AA01-0AB0

ماژول تکنولوژی TM Count 2x24V با کد فنی 6ES7550-1AA01-0AB0 یکی از تخصصی‌ترین کارت‌های خانواده SIMATIC S7-1500 است؛ کارت شمارنده‌ای که برای انجام وظایف پردازش سیگنال‌های پرسرعت به کار می‌رود؛ جایی که ماژول‌های ورودی/خروجی دیجیتال معمولی به دلیل محدودیت زمان سیکل پردازش (Scan Time) در CPU و تاخیرهای سخت‌افزاری، قادر به شمارش پالس‌ها یا تشخیص موقعیت نیستند. اگر در طراحی ماشین‌آلات صنعتی، خطوط بسته‌بندی، مکانیزم‌های برش، موقعیت‌دهی محورها یا اندازه‌گیری فلو نیاز به پردازش دقیق پالس‌های سرعت‌بالا دارید، این کارت شمارنده (High-Speed Counter) یک ابزار ضروری در معماری کنترل شما خواهد بود.

در پروژه‌های صنعتی واقعی، انکودرها و سنسورهای سرعت‌بالا، پالس‌هایی با فرکانس‌های بالا (تا چندصد کیلوهرتز) تولید می‌کنند. ماژول 6ES7550-1AA01-0AB0 با دو کانال مجزا برای انکودرهای ۲۴ ولت و ادغام ورودی‌ها و خروجی‌های دیجیتال سریع در هر کانال، امکان پردازش محلی پالس‌ها و حتی واکنش مستقیم سخت‌افزاری (بدون مداخله زمان برنامه CPU) را فراهم می‌کند. این ویژگی دقیقاً همان تفاوت مهندسی بین یک شمارش ساده و یک فرآیند کنترل حرکت (Motion Control) فوق‌سریع و قطعی است.



جایگاه ماژول 6ES7550-1AA01-0AB0 در خانواده S7-1500

• رمزگشایی کد فنی و ساختار ماژول تکنولوژی

در نام‌گذاری سخت‌افزارهای زیمنس، پیشوند و ساختار کد فنی نشان‌دهنده لایه عملکردی قطعه است:

• 6ES7: متعلق به خانواده بزرگ تجهیزات اتوماسیون SIMATIC
• 550: مشخص‌کننده کلاس ماژول‌های تکنولوژی (TM - Technology Modules)
• 1AA01: مدل نسخه اول پیشرفته و بهینه‌سازی‌شده برای عملکرد کانتری
• 0AB0: نسخه طراحی سخت‌افزاری و تطابق با استانداردهای نصب سری S7-1500

عنوان نام‌گذاری تجاری آن نیز به‌خوبی گویای امکانات درونی کارت است:

• TM Count: Technology Module Counter (ماژول فناوری شمارش)
• 2x 24 V: مجهز به دو کانال پردازش سیگنال ورودی ۲۴ ولت (پشتیبانی از سیگنال‌های ترمینال HTL و انکودرهای افزایشی با منطق ۲۴ ولت)



• تفاوت ماژول تکنولوژی ™ با کارت‌های معمولی دیجیتال (DI/DQ)

کارت‌های دیجیتال معمولی ورودی و خروجی، در بهترین حالت دارای فیلترهای ورودی چند میلی‌ثانیه‌ای هستند و زمان به‌روزرسانی وضعیت آن‌ها به زمان چرخه برنامه CPU (سیکل پردازش یا Scan Time) وابسته است. در مقابل، یک ماژول تکنولوژی مانند TM Count 2x24V:

• پالس‌های ورودی را با مدارهای الکترونیکی پرسرعت اختصاصی (ASIC) بدون بارگذاری روی CPU شمارش می‌کند.
• دارای شمارنده سخت‌افزاری داخلی با فرکانس کاری بالا است.
• واکنش‌های کنترلی (مانند روشن و خاموش کردن خروجی‌ها در مقدار شمارش خاص) را به‌صورت محلی و در سطح سخت‌افزار کارت (On-Board) انجام می‌دهد که تاخیر زمانی را به نزدیک صفر می‌رساند.



بررسی ساختار کانال‌ها: انکودرها و پالس‌های ۲۴ ولت

• پشتیبانی از انواع سیگنال ورودی انکودر و پالس

این ماژول دارای ۲ کانال شمارنده مستقل است. هر کانال ورودی قابلیت اتصال به تجهیزات پالس‌دهنده با سطح ولتاژ ۲۴ ولت DC را دارا می‌باشد. در مهندسی ابزار دقیق و کنترل حرکت، این ماژول می‌تواند سیگنال‌های زیر را رمزگشایی کند:

• انکودرهای افزایشی (Incremental Encoders) با سیگنال‌های مرسوم $A$ و $B$ و پالس مرجع $N$ (برای جهت‌یابی و تعیین موقعیت زاویه‌ای یا خطی).
• انکودرهای تک‌سیگنال یا سنسورهای سرعت‌بالا (مانند پروکسیمیتی سنسورها یا فلومترهای پالسی) جهت سنجش فرکانس یا شمارش قطعات.
• سیگنال‌های جهت‌دار متداول به فرمت Pulse / Direction (یک پایه پالس شمارش و پایه دیگر جهت را تعیین می‌کند).
• سیگنال‌های شمارش بالا/پایین دو سیمه به فرمت Up / Down Pulse.



• مکانیسم تشخیص جهت و ضرب‌کننده فرکانس پالس

کانال‌های شمارنده این ماژول فقط پالس‌ها را جمع‌آوری نمی‌کنند؛ بلکه با تحلیل اختلاف فاز ۹۰ درجه‌ای بین سیگنال‌های $A$ و $B$ انکودر، جهت چرخش (ساعت‌گرد یا پادساعت‌گرد) را به‌طور خودکار تشخیص می‌دهند. علاوه‌بر این، ماژول از حالت‌های ضرب‌کننده پالس پشتیبانی می‌کند:

• حالت Single Evaluation: شمارش لبه‌های صعودی سیگنال $A$.
• حالت Double Evaluation: شمارش لبه‌های صعودی و نزولی سیگنال $A$.
• حالت Quadruple Evaluation (ضرب ۴): شمارش تمامی لبه‌های صعودی و نزولی هر دو سیگنال $A$ و $B$ که رزولوشن انکودر را عملاً چهار برابر می‌کند و دقت موقعیت‌یابی را به‌شدت افزایش می‌دهد.



معماری سخت‌افزاری محلی در هر کانال: DIها و DQها

یکی از بزرگ‌ترین نقاط قوت ماژول TM Count 2x24V، تعبیه کردن ۳ ورودی دیجیتال (DI) و ۲ خروجی دیجیتال (DQ) مجزا و اختصاصی به ازای هر کانال شمارنده است. این معماری امکانات کنترلی بی‌نظیری را بدون وابستگی به گذرگاه سیستم (Backplane Bus) فراهم می‌آورد.

• ورودی‌های دیجیتال اختصاصی (3x DI per Channel)

هر کانال دارای ۳ ورودی دیجیتال مستقیم ۲۴ ولت است که می‌توانند عملکردهای کنترلی شمارنده را به‌صورت بی‌واسطه فعال کنند:

• ورودی Gate: برای متوقف کردن یا راه‌اندازی فرآیند شمارش به‌صورت سخت‌افزاری (سریع‌تر از دستورات نرم‌افزاری در PLC).
• ورودی Sync / Latch: برای هم‌زمان‌سازی مقدار شمارنده با یک سنسور فیزیکی (مانند سنسور نقطه صفر خط) یا ذخیره آنی (Latch) مقدار فعلی شمارنده به محض تحریک شدن ورودی.
• ورودی‌های کمکی: برای ارسال سیگنال‌های وضعیت جانبی به بخش کنترل محلی کانال.



• خروجی‌های دیجیتال پرسرعت (2x DQ per Channel)

هر کانال مجهز به ۲ خروجی دیجیتال پرسرعت سخت‌افزاری است. این خروجی‌ها را می‌توان به‌گونه‌ای پیکربندی کرد که بر اساس مقایسه مقدار شمارش فعلی با مقادیر مرجع (Comparison Values) به‌طور مستقیم تغییر وضعیت دهند.

• کاربرد عملی: در خطوط بسته‌بندی یا برش، به محض رسیدن موقعیت انکودر به طول موردنظر (مثلاً ۱۰۰۰ میلی‌متر)، خروجی مستقیم ماژول فعال شده و جک برش یا کلاچ را تحریک می‌کند. به دلیل پردازش سخت‌افزاری روی کارت، تاخیر فرآیند در حد میکروثانیه خواهد بود، درحالی‌که اگر این فرمان از طریق برنامه نویسی CPU صادر می‌شد، حداقل به میزان یک سیکل اسکن برنامه (چند میلی‌ثانیه) تاخیر به سیستم اعمال می‌شد که در سرعت‌های بالا باعث خطای ابعادی محصول می‌گردد.



مدهای کاری تخصصی و ابزارهای عیب‌یابی (Diagnostics)

• مدهای کاری متنوع ماژول TM Count

این ماژول برای پاسخگویی به نیازهای متنوع اتوماسیون دارای سه مد کاری اصلی است:

• مد شمارش (Counting): شمارش پالس‌ها به‌صورت پیوسته، یک‌باره یا حلقوی تا محدوده‌های مشخص ۳۲ بیتی
• مد اندازه‌گیری (Measurement): محاسبه دقیق فرکانس پالس‌های ورودی، دوره تناوب (Period) یا سرعت دورانی (Speed). این مد برای ساختارهای فلومتری پالسی و کنترل دور موتور بسیار کاربرد دارد.
• مد تشخیص موقعیت (Position Detection): یکپارچه‌سازی آسان با بخش تکنولوژی ابجکت (Technology Objects - TO) در نرم‌افزار TIA Portal جهت ایجاد محورهای موقعیت‌یابی مجازی یا فیزیکی.



• عیب‌یابی پیشرفته و کدهای وضعیت (Diagnostics)

برای مهندسینی که پایداری سیستم در اولویت کارشان است، این ماژول اطلاعات عیب‌یابی عمیقی را تولید می‌کند:

• تشخیص قطع سیم سنسور یا انکودر (Wire Break) در لایه سخت‌افزار.
• تشخیص اتصال کوتاه در خروجی‌های دیجیتال محلی.
• پایش ولتاژ تغذیه انکودرها و سنسورها.
• تولید پالس‌های خطا و گزارش آن به CPU جهت نمایش روی پنل‌های HMI یا وب‌سرور PLC.



نکات کلیدی در طراحی نقشه سیم‌کشی و ملزومات BOM

• بررسی اقلام موجود در بسته‌بندی ماژول

هنگام خرید ماژول تکنولوژی 6ES7550-1AA01-0AB0، اقلام زیر درون جعبه محصول به شما تحویل داده می‌شود:

• یک نوار برچسب جهت کدگذاری و شناسایی دستی کانال‌ها روی درب ماژول.
• یک U کانکتور جهت اتصال باسپار ماژول به کارت کناری روی رک S7-1500.
• سوکت منبع تغذیه، براکت محافظ نویز (Shielding Bracket) و ترمینال اتصال زمین (Shield Terminal).
• فرانت‌کانکتور (Front Connector) ۴۰ پین جهت سیم‌کشی ورودی/خروجی‌ها.



• توجه به شیلدینگ و تخلیه نویز در پالس‌های سرعت‌بالا

سیگنال‌های انکودر و پالس‌های فرکانس بالا به‌شدت در معرض القای نویز الکترومغناطیسی کابل‌های قدرت مجاور هستند. برای راه‌اندازی بدون خطای این ماژول، رعایت موارد زیر الزامی است:

• حتماً از کابل‌های شیلددار زوج‌به‌هم‌تابیده (Twisted Pair) برای سیم‌کشی انکودرها استفاده کنید.
• براکت محافظ و ترمینال شیلد موجود در جعبه را به شاسی زمین متصل کرده و شیلد کابل را با سطح مقطع وسیع به آن متصل کنید.
• مسیر کابل‌های سیگنال پرسرعت را با فاصله حداقل ۲۰ سانتی‌متری از کابل‌های خروجی درایوها (VFD) و کابل‌های برق سه فاز طراحی کنید.



سوالات متداول

• فرکانس شمارش ورودی‌های ماژول 6ES7550-1AA01-0AB0 چقدر است؟

این ماژول از پالس‌های ورودی ۲۴ ولت با حداکثر فرکانس ۲۰۰ کیلوهرتز (برای انکودرهای افزایشی با ارزیابی ضرب ۴) پشتیبانی می‌کند.

• آیا فرانت‌کانکتور این ماژول را باید جداگانه تهیه کرد؟

خیر، خوشبختانه فرانت‌کانکتور موردنیاز به همراه متعلقات ارتینگ و شیلدینگ در بسته‌بندی اصلی محصول گنجانده شده است.

• خروجی‌های دیجیتال (DQ) چه مزیتی در زمان‌بندی فرآیند دارند؟

این خروجی‌ها بدون واسطه برنامه CPU و به‌صورت مستقیم با مقایسه‌گر سخت‌افزاری کارت کنترل می‌شوند که زمان پاسخ‌دهی را به کمتر از چند میکروثانیه کاهش می‌دهد.

• آیا امکان اندازه‌گیری سرعت موتور با این کارت وجود دارد؟

بله، این ماژول دارای مدهای اختصاصی جهت اندازه‌گیری فرکانس، سرعت دورانی (RPM) و دوره تناوب پالس‌های دریافتی است.

• آیا این کارت از انکودرهای ۵ ولتی (TTL / RS422) پشتیبانی می‌کند؟

خیر، این ماژول فقط برای انکودرها و سنسورهای ۲۴ ولت (HTL و منطق ترانزیستوری ۲۴ ولت) طراحی شده است. برای انکودرهای ۵ ولت باید از کارت TM Count 2x5V استفاده کنید.



• جمع‌بندی مهندسی

ماژول تکنولوژی TM Count 2x24V با کد فنی 6ES7550-1AA01-0AB0 یک شاهکار مهندسی در حوزه پردازش سیگنال‌های پرسرعت در اتوماسیون زیمنس است. این کارت با ۲ کانال مستقل انکودر ۲۴ ولت، ورودی و خروجی‌های دیجیتال فوق‌سریع محلی و انطباق کامل با فناوری‌های موقعیت‌یابی TIA Portal، یک پلتفرم قابل‌اتکا برای ماشین‌سازان و مهندسین فرآیند فراهم کرده است. وجود تمام متعلقات نصب، شیلدینگ و فرانت‌کانکتور در بسته‌بندی اصلی، ارزش خرید این محصول را در پروژه‌های تابلوسازی دوچندان می‌کند.
