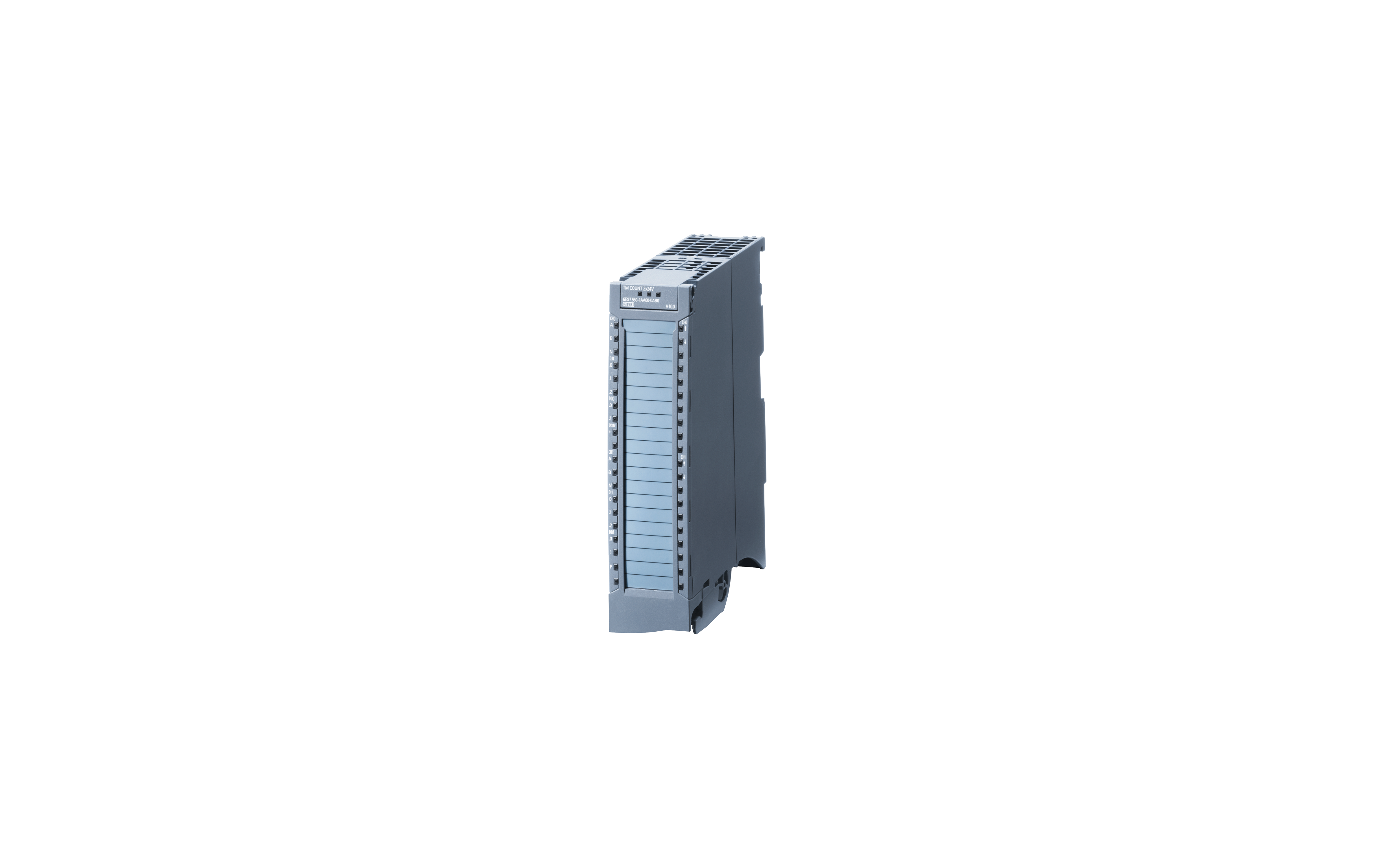

معرفی و بررسی فنی تکنولوژی ماژول سری ۱۵۰۰ زیمنس مدل TM PosInput با کد فنی 6ES7551-1AB01-0AB0

شمارنده و ماژول تشخیص موقعیت TM PosInput 2 سری ۱۵۰۰

 برای انکودرهای افزایشی یا SSI، با پورت RS-422

۲ کانال، ۲ ورودی دیجیتال (DI)، ۲ خروجی دیجیتال (DQ) در هر کانال



بررسی تخصصی ماژول موقعیت‌یابی زیمنس 6ES7551-1AB01-0AB0

در پروژه‌های پیشرفته اتوماسیون صنعتی، کنترل دقیق موقعیت (Positioning) و خوانش بی‌وقفه اطلاعات انکودرها، قلب تپنده سیستم‌های مالتی‌اکسیس و ماشین‌آلات سنکرون به شمار می‌روند. ماژول فناوری TM PosInput 2 با کد فنی 6ES7551-1AB01-0AB0 یک ماژول ثبت موقعیت و شمارش دو کاناله فوق‌العاده سریع از خانواده SIMATIC S7-1500 است. این کارت مهندسی‌شده، به‌طور ویژه برای اتصال به انکودرهای دیفرانسیلی با استاندارد ولتاژی RS-422 (سطح ۵ ولت) و انکودرهای مطلق با پروتکل سنکرون سریال SSI (Synchronous Serial Interface) توسعه یافته است.

زمانی که با سرعت‌های بسیار بالا در سرووموتورها یا استپرها سر و کار دارید، نویزهای الکترومغناطیسی محیط صنعتی می‌توانند سیگنال‌های تک‌انتهای ۲۴ ولت (مانند HTL) را مخدوش کنند. در چنین سناریوهایی، استفاده از سیگنال‌های دیفرانسیلی RS-422 و کدهای گری (Gray Code) در پروتکل SSI به همراه کارت تخصصی 6ES7551-1AB01-0AB0 تضمین‌کننده پایداری، قطعی بودن (Determinism) و رزولوشن حداکثری سیستم در پردازش‌های زمان‌واقعی (Real-Time) خواهد بود.



جایگاه ماژول 6ES7551-1AB01-0AB0 در خانواده S7-1500

تحلیل کد فنی و نام‌گذاری هوشمند زیمنس

هر بخش از شناسه فنی این ماژول جزئیات الکترونیکی و کاربردی دقیقی را آشکار می‌سازد:

• 6ES7: نماد اصالت تجهیزات کنترلی هوشمند خانواده SIMATIC زیمنس.
• 551: رده پردازشگرهای پیشرفته ورودی موقعیت‌یابی (PosInput مخفف Position Input).
• 1AB01: واریانت بهینه‌شده سخت‌افزاری با بهبود نرخ تبادل داده در گذرگاه پشتی رک.
• 0AB0: هماهنگ با استانداردهای فیزیکی و مکانیکی نصب روی ریل استاندارد S7-1500.

عنوان تجاری این محصول نیز ساختار فنی آن را تعریف می‌کند:

• TM PosInput 2: ماژول تکنولوژی ورودی موقعیت با ۲ کانال مستقل.
• RS-422 and SSI: پشتیبانی هم‌زمان از سیگنال‌های پرسرعت ۵ ولت تفاضلی و ارتباط سریال سنکرون.



• تفاوت بنیادین TM PosInput با کارت‌های سری TM Count

اگرچه هر دو ماژول در رده کارت‌های فناوری (Technology Modules) زیمنس قرار می‌گیرند، اما تفاوت‌های ساختاری عمیقی دارند:

• سطح سیگنال الکتریکی: ماژول TM Count عمدتاً بر پایه‌ سیگنال‌های ۲۴ ولت صنعتی (HTL) کار می‌کند، درحالی‌که TM PosInput برای پورت‌های دیفرانسیلی ۵ ولت RS-422 طراحی شده که ذاتاً نویزپذیری بسیار کمتری در فرکانس‌های بالا دارند.
• پشتیبانی از انکودرهای مطلق (Absolute): کارت TM PosInput از پروتکل داده سنکرون SSI پشتیبانی می‌کند. این ویژگی به سیستم اجازه می‌دهد بدون نیاز به عملیات رفرنسینگ (Homing) در هر بار روشن شدن دستگاه، موقعیت دقیق زاویه‌ای یا خطی مکانیکی را مستقیماً از انکودر مطلق بخواند.



بررسی ورودی انکودر و پروتکل‌های ارتباطی

RS-422 و عملکرد فرکانسی

پورت RS-422 در این ماژول از سیگنال‌های تفاضلی فرستنده-گیرنده بهره می‌برد. بدین صورت که برای هر سیگنال (مانند A)، یک سیگنال مکمل معکوس نیز ارسال می‌شود. این معماری تفاضلی به ماژول امکان می‌دهد نویزهای هم‌فاز (Common-Mode Noise) محیط را به‌کلی حذف کند.

• فرکانس کاری بالا: پشتیبانی از فرکانس سیگنال ورودی تا ۱ مگاهرتز (1MHz) برای انکودرهای RS-422.
• انعطاف در انواع پالس: امکان خوانش پالس‌های جهت‌دار ($Count/Direction$)، پالس‌های افزایشی دوفاز (A/B با اختلاف فاز ۹۰ درجه) و شمارشگرهای دوطرفه (Up/Down).
• ارزیابی لبه‌ها: پشتیبانی از مدهای ارزیابی تک‌لبه، دولبه و چهارلبه (Quadruple Evaluation) جهت دستیابی به بالاترین رزولوشن مکانیکی.



• پروتکل انکودر مطلق SSI (Synchronous Serial Interface)

برای کاربردهایی که موقعیت فیزیکی نباید با قطع برق از دست برود، سنسورها و انکودرهای مطلق SSI بهترین گزینه هستند. ماژول 6ES7551-1AB01-0AB0 فرآیند تبادل داده سنکرون را با ویژگی‌های زیر مدیریت می‌کند:

• سرعت کلاک قابل‌تنظیم: نرخ کلاک انتقال داده از ۱۰۰ کیلوهرتز تا ۱/۲ مگاهرتز بستگی به طول کابل اتصال دارد.
• طول داده انعطاف‌پذیر: قابلیت خواندن فریم‌های داده انکودر از ۱۰ بیت تا ۴۰ بیت.
• کدینگ داده: پشتیبانی مستقیم سخت‌افزاری از کدهای Binary و Gray Code جهت جلوگیری از خطای بیتی در تغییرات سریع موقعیت.
• سازگاری با توابع سیستمی: انتقال مستقیم مقادیر موقعیت به توابع کنترلی حرکت (Technology Objects) در CPU بدون تاخیر نرم‌افزاری.



ورودی‌ها و خروجی‌های دیجیتال در هر کانال

ماژول TM PosInput 2 به ازای هر کانال دارای ۲ ورودی دیجیتال (DI) و ۲ خروجی دیجیتال (DQ) اختصاصی بر روی کارت است. این پیکربندی سخت‌افزاری اجازه می‌دهد فرآیندهای کنترل موقعیت با سرعت میکروثانیه پیاده‌سازی شوند.

• ورودی‌های دیجیتال سریع (2x DI per Channel)

این ورودی‌ها مستقیماً به گیت‌های منطقی پردازنده داخلی ماژول متصل هستند و کارهای زیر را انجام می‌دهند:

• ورودی Capture (ثبت آنی): با فعال شدن این ورودی توسط یک سنسور نوری یا میکروپالس، مقدار فعلی موقعیت انکودر بلافاصله در کسری از میکروثانیه ثبت شده و برای محاسبات دقیق به CPU فرستاده می‌شود (بسیار کاربردی در سیستم‌های برچسب‌زنی پرسرعت).
• ورودی هم‌زمان‌سازی (Synchronization): بازنشانی یا لود کردن یک مقدار مشخص در کانتور سخت‌افزاری با دریافت پالس فیزیکی.



• خروجی‌های دیجیتال پرسرعت سخت‌افزاری (2x DQ per Channel)

خروجی‌های دیجیتال ۲۴ ولت DC موجود روی کارت می‌توانند مستقیماً توسط سخت‌افزار کارت فعال یا غیرفعال شوند:

• تکنولوژی مقایسه سخت‌افزاری (Hardware Comparator): شما می‌توانید مقادیر هدف موقعیت را روی کارت لود کنید. به محض این‌که موقعیت انکودر به این مقادیر برسد، خروجی‌های فیزیکی کارت با سرعت مگا‌هرتزی تغییر وضعیت می‌دهند. این امر خطای سیستم‌های سنتی (تاخیر ناشی از زمان مرور برنامه PLC) را کاملاً حذف می‌کند.



سناریوهای کاربردی و همگام‌سازی با مد Isochronous

• یکپارچه‌سازی با قابلیت Isochronous Mode

در سیستم‌های اتوماسیون با سرعت بالا، تطابق زمانی اجرای برنامه‌ها اهمیت ویژه‌ای دارد. ماژول 6ES7551-1AB01-0AB0 از قابلیت Isochronous Mode (پاسخ زمانی قطعی و هم‌زمان) پشتیبانی می‌کند. در این مد:

• زمان خواندن مقادیر انکودر دقیقاً با زمان اجرای سیکل پردازش پورت پروفی‌نت (PROFINET IRT) سنکرون می‌شود.
• جیتر (Jitter) یا نوسان زمانی نمونه‌برداری به حداقل ممکن کاهش می‌یابد که این امر کنترل موقعیت محورهای پیچیده چندبعدی (مثل روبات‌های دکارتین یا سیستم‌های بسته‌بندی پیوسته) را با ثبات فوق‌العاده همراه می‌سازد.



• سناریوهای کاربردی در صنایع مدرن

• خطوط چاپ و برچسب‌زنی با سرعت بالا: خوانش انکودر خط و فعال‌سازی شیرهای تزریق رنگ یا جک پرتاب لیبل بدون تاخیر فاز.
• ماشین‌آلات بسته‌بندی شکلات و مواد غذایی (Flow Pack): هم‌زمان‌سازی سرعت تسمه‌نقاله با فک‌های دوار برش.
• جرثقیل‌های صنعتی کارگاهی: کنترل نوسان و تعیین موقعیت شاسی جرثقیل با استفاده از انکودرهای مطلق SSI.



محتویات BOM و الزامات فیزیکی نصب

خرید و استفاده از تجهیزات صنعتی مستلزم مدیریت دقیق اقلام جانبی است. در بسته‌بندی اورجینال ماژول 6ES7551-1AB01-0AB0 موارد زیر قرار داده شده است تا فرآیند نصب بدون نقص اجرا شود:

• فرانت‌کانکتور (Front Connector) ۴۰ پین اختصاصی زیمنس با ترمینال‌های پیچی یا فنری.
• شیلد استقرار (Shielding Bracket) به همراه ترمینال اتصال ارت برای مهار پتانسیل نویز محیط.
• رابط باسپار (U Connector) جهت پل زدن به ماژول مجاور در رک.
• لیبل‌های شناسایی مسیر سیم‌کشی.



• ملزومات حفاظتی در سیم‌کشی RS-422 و SSI

• از کابل‌های شیلددار با کیفیت و هادی‌های مسی زوج‌به‌هم‌تابیده (STP) استفاده کنید.
• شیلد کابل انکودر باید حتماً به براکت فلزی ارتینگ زیر کارت متصل و محکم شود.
• تغذیه ۵ ولت انکودرها باید با کیفیت بالا تامین گردد تا در مسافت‌های طولانی دچار افت ولتاژ نشود.



سوالات متداول

• تفاوت اصلی پروتکل SSI با انکودرهای معمولی A/B چیست؟

انکودر A/B موقعیت را با پالس‌های متوالی پله‌ای اعلام می‌کند که با نویز ممکن است پالس‌ها کم یا زیاد شوند. اما SSI موقعیت مطلق را به‌صورت یک فریم دیجیتالی کُدشده ارسال می‌کند که خطای انباشته ندارد.

• آیا ماژول 6ES7551-1AB01-0AB0 شامل فرانت‌کانکتور در جعبه است؟

بله، فرانت‌کانکتور ۴۰ پین به همراه قطعات مربوط به ارتینگ شیلد در بسته‌بندی این ماژول موجود است و نیازی به سفارش جداگانه ندارد.

• حداکثر طول کابل انکودر برای کار با پروتکل SSI چقدر است؟

حداکثر طول کابل رابطه مستقیمی با فرکانس انتقال داده دارد. برای مثال در فرکانس ۱۰۰ کیلوهرتز تا حدود ۲۵۰ متر و در فرکانس ۱ مگاهرتز تا حدود ۱۰ الی ۱۵ متر مجاز است.

• خروجی‌های لوکال (DQ) روی این کارت چه توانی دارند؟

این خروجی‌ها از نوع ترانزیستوری سریع ۲۴ ولت DC با توان جریانی حداکثر ۰.۵ آمپر در هر کانال هستند و برای بارهای سلفی و اهمی محافظت شده‌اند.

• آیا این ماژول با PLCهای سری S7-1200 سازگار است؟

خیر، این ماژول به‌طور ویژه برای باس پرسرعت و ساختار فیزیکی خانواده S7-1500 و هدرهای ET 200MP طراحی شده است.



• جمع‌بندی مهندسی

کارت فناوری TM PosInput 2 با کد فنی 6ES7551-1AB01-0AB0 شاهکار زیمنس برای کاربری‌های دقیق تشخیص موقعیت و شمارش فرکانس بالا است. پشتیبانی بی‌نقص از پروتکل‌های مطمئن صنعتی نظیر RS-422 و SSI به همراه تعبیه ورودی/خروجی‌های دیجیتال موازی و لوکال بر روی کارت، سیستمی با پاسخ قطعی و زمان واقعی ایجاد کرده است. اگر به دنبال طراحی ماشین‌آلاتی با دقت موقعیت‌یابی صدم میلی‌متر و پایداری در برابر آلودگی‌های مغناطیسی هستید، این کارت انتخابی مهندسی، استاندارد و با طول عمر بالا برای پروژه‌های S7-1500 شما خواهد بود.
