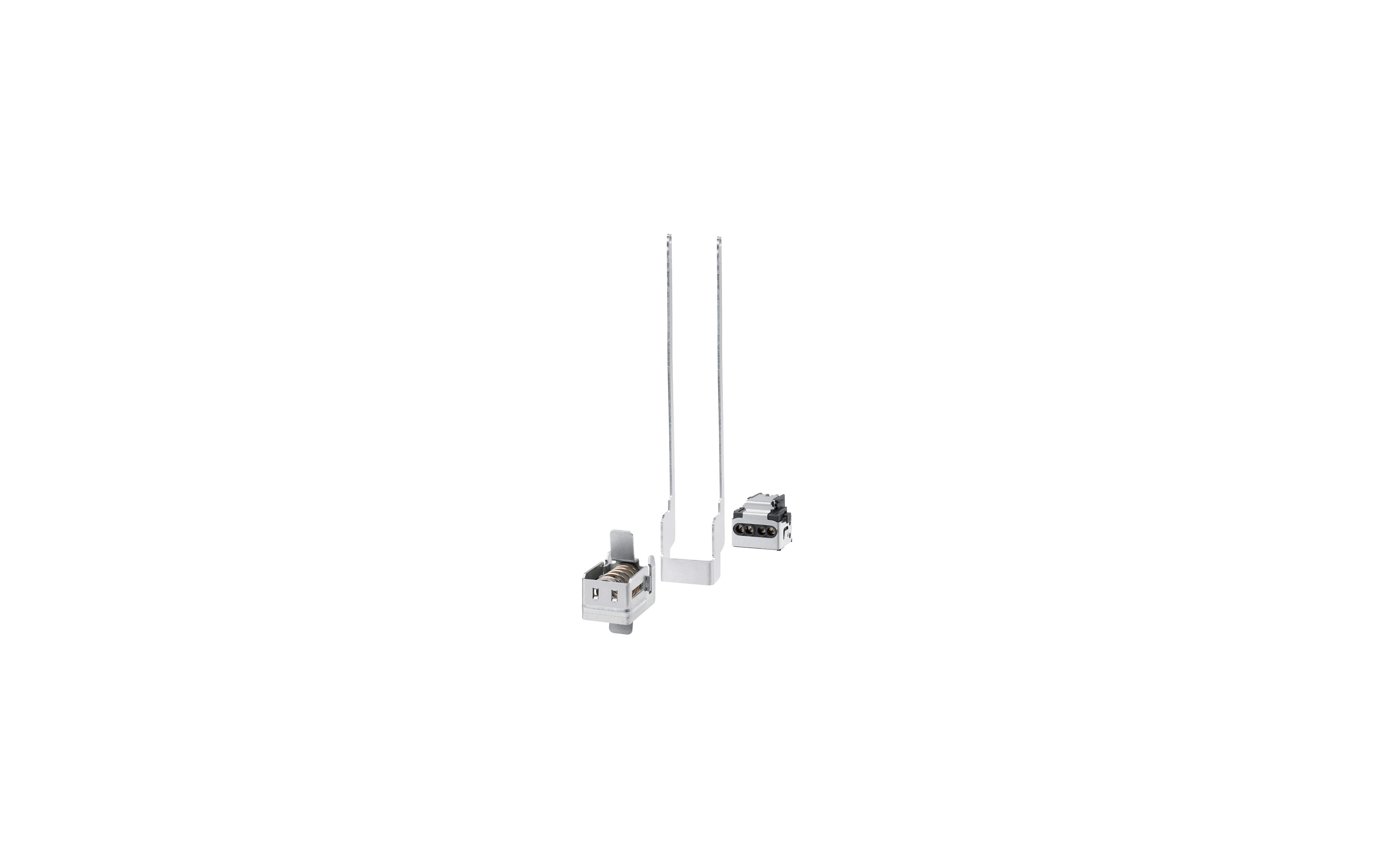

معرفی و بررسی فنی قطعات یدکی ماژول‌های سری ۱۵۰۰ زیمنس با کد فنی 6ES7590-5CA00-0AA0

ست کامل شیلدینگ

شامل:

۵ عدد گیره محافظ

۵ عدد براکت محافظ

و محافظ کانکتور ۲۴ ولت DC پیچی مناسب برای ماژول‌های آنالوگ و تکنولوژی‌ماژول‌های سری ۱۵۰۰ و همه فرانت‌کانکتور‌های ۳۵ میلی‌متری



بررسی فنی ست کامل شیلدینگ S7-1500 زیمنس با کد 6ES7590-5CA00-0AA0

اگر بخواهم مثل یک مهندسِ اهلِ دردسرهای واقعیِ سایت حرف بزنم: بیشترین خطاهایی که در ماژول‌های آنالوگ و تکنولوژی‌ماژول‌های SIMATIC S7-1500 می‌بینیم، معمولاً از «نرم‌افزار» شروع نمی‌شوند؛ از فیزیک شروع می‌شوند—از کابل‌کشی، شیلدینگ، مسیر عبور کابل‌ها، نحوه اتصال به PE، و جزئیاتی که اگر درست رعایت نشوند، خروجی سیستم به شکل نویز، نوسان، شمارش اشتباه پالس و Faultهای متناوب خودش را نشان می‌دهد. محصول 6ES7590-5CA00-0AA0 دقیقاً برای همین لایه زیرین طراحی شده: ست کامل شیلدینگ که بخش‌های اصلی حفاظت و مدیریت شیلد در ناحیه ترمینال را به‌صورت یک مجموعه یدکی استاندارد فراهم می‌کند.

این ست برای ماژول‌های آنالوگ و تکنولوژی‌ماژول‌های سری 1500 و همچنین تمام فرانت‌کانکتورهای ۳۵ میلی‌متری سازگار تعریف شده است. یعنی عملاً با یک کیت روبه‌رو هستیم که برای «بازگرداندن معماری صحیح شیلدینگ» در رک S7-1500 ساخته شده، نه صرفاً برای زیباتر شدن تابلو.



مشخصات و اقلام داخل بسته 6ES7590-5CA00-0AA0

معرفی محصول

• کد فنی (Order No.): 6ES7590-5CA00-0AA0
• عنوان: ست کامل شیلدینگ (Complete Shielding Set)
• کاربرد: ماژول‌های آنالوگ و تکنولوژی‌ماژول‌های S7-1500 + همه فرانت‌کانکتورهای ۳۵ میلی‌متری
• ماهیت: قطعه/کیت یدکی (Spare Parts) برای ترمیم و تکمیل سیستم شیلد و حفاظت ترمینال



• محتویات بسته (طبق مشخصات شما)

• ۵ عدد گیره محافظ
• ۵ عدد براکت محافظ
• محافظ کانکتور ۲۴ ولت DC پیچی (Screw-type 24V DC connector cover/protector)

نکته خیلی مهم: اینجا برخلاف قطعه‌ی قبلی (6ES7590-5BA00-0AA0) با یک «ست کامل» مواجهیم که علاوه بر اجزای مکانیکی شیلدینگ، محافظ کانکتور 24V DC را هم پوشش می‌دهد. این یعنی مناسب برای سناریوهایی که علاوه بر سیگنال، نگرانی شما حفاظت تغذیه کمکی و ایمنی ناحیه اتصال هم هست.



چرا «ست کامل شیلدینگ» در S7-1500 حیاتی است؟

• تفاوت نویز در دیجیتال و آنالوگ/تکنولوژی

ورودی دیجیتال اگر کمی نویز ببیند، معمولاً با فیلتر نرم‌افزاری/سخت‌افزاری یا Debounce قابل مدیریت است. اما در ماژول‌های آنالوگ و تکنولوژی، نویز می‌تواند:

• مقدار 4–20 mA را شناور کند و کنترل PID را بی‌ثبات کند
• روی سیگنال‌های 0–10 V Offset بسازد
• در RTD/TC خطای دمایی ایجاد کند
• در ورودی‌های سرعت بالا، پالس کاذب تولید کند (False triggering)
• باعث آلارم‌های مقطعی Diagnostics شود که پیدا کردن ریشه آن‌ها کابوس است

ست شیلدینگ مثل 6ES7590-5CA00-0AA0 یک جزء از زنجیره EMC است که جلوی بخشی از این مشکلات را می‌گیرد: از طریق مدیریت مکانیکی صحیح، حفاظت ناحیه ترمینال، و کمک به اجرای درست اتصال شیلد/زمین.



• ارتباط مستقیم با EMC و هم‌پتانسیل‌سازی

در استانداردهای EMC مثل خانواده IEC 61000 و همچنین اصول طراحی تابلو بر مبنای IEC 60204-1، تأکید می‌شود که:

• شیلد باید مسیر مشخص، کوتاه و کم‌امپدانس به PE داشته باشد
• اتصال شیلد باید مکانیکی پایدار باشد (نه لق و موقتی)
• کابل‌های نویزی (اینورتر، کنتاکتور، موتور) باید از کابل‌های سیگنال جدا شوند
• حفاظت مکانیکی و جلوگیری از تماس تصادفی با ناحیه ترمینال ضروری است

گیره‌ها و براکت‌های محافظ، در عمل باعث می‌شوند این اصول در سایت «قابل اجرا و پایدار» شوند؛ یعنی در طول زمان و سرویس‌های متعدد هم از بین نروند.



بررسی اجزای ست: گیره محافظ، براکت محافظ و محافظ 24V DC

‎• گیره محافظ (Shield Clamp / Protective Clip)

گیره محافظ معمولاً همان قطعه‌ای است که:

• کابل یا بخش شیلد را در موقعیت درست نگه می‌دارد
• از حرکت و کشش ناخواسته کابل جلوگیری می‌کند
• در برابر ارتعاش، اتصال را پایدارتر می‌سازد

از منظر مهندسی، این گیره‌ها دو مشکل کلاسیک را حل می‌کنند:

• Strain Relief: جلوگیری از انتقال کشش کابل به ترمینال/فرانت کانکتور
• Reproducibility: اینکه نصب شیلدینگ هر بار توسط هر تکنسین، نتیجه مشابه بدهد



• براکت محافظ (Shield Bracket / Protective Bracket)

براکت محافظ را باید «اسکلت مکانیکی شیلدینگ» دانست. براکت معمولاً:

• نقطه اتکا و تکیه‌گاه برای گیره‌ها فراهم می‌کند
• مسیرگذاری کابل و تفکیک فیزیکی را نظم می‌دهد
• در بسیاری از طراحی‌ها، به ایجاد مسیر کم‌امپدانس‌تر برای اتصال شیلد به زمین کمک می‌کند (بسته به طراحی و نحوه ارتینگ تابلو)

در رک‌های پرتراکم S7-1500، براکت باعث می‌شود کابل‌ها از جلوی LEDها/دستگاه‌ها آویزان نشوند و دسترسی سرویس حفظ شود. این مسئله به‌خصوص برای ایستگاه‌هایی که باید سریع عیب‌یابی شوند، یک مزیت مستقیم عملیاتی است.



• محافظ کانکتور ۲۴ ولت DC پیچی (Screw-type 24V DC Connector Protector)

کانکتور 24V DC در بسیاری از سناریوها حامل تغذیه کمکی برای سنسورها، ترانسمیترها یا بخش‌هایی از تکنولوژی‌ماژول‌هاست. محافظ پیچی چند کار مهم انجام می‌دهد:

• کاهش احتمال شل شدن یا جدا شدن ناخواسته در اثر لرزش
• جلوگیری از تماس تصادفی ابزار یا دست با ناحیه تغذیه
• افزایش نظم و حفاظت در ترمینال‌های تغذیه
• بهبود ایمنی کارگاهی هنگام سرویس (کاهش احتمال اتصال کوتاه اتفاقی)

پیچ‌خور بودن (screw-type) هم مزیت قابل توجهی است: قفل مکانیکی قابل اعتماد در محیط‌های دارای ارتعاش، که نسبت به پوشش‌های ساده فشاری ریسک کمتری دارد.



• سازگاری با فرانت‌کانکتورهای ۳۵ میلی‌متری: چرا مهم است؟

فرانت‌کانکتور ۳۵ میلی‌متری در S7-1500 معمولاً در ماژول‌هایی استفاده می‌شود که تعداد کانال‌ها یا نیاز به ترمینال‌بندی خاص دارند. سازگاری این ست با «همه فرانت‌کانکتورهای ۳۵ میلی‌متری» یعنی:

• در پروژه‌های mixed (ترکیبی) محدود به یک مدل خاص نیستید
• در انبار MRO، یک کیت استاندارد دارید که روی چندین ایستگاه جواب می‌دهد
• در Retrofitها و توسعه‌ها، احتمال گیر کردن به خاطر ناسازگاری کمتر می‌شود

این نکته برای مدیر نگهداری یعنی کاهش SKU و ساده‌تر شدن لجستیک قطعات یدکی—اما برای مهندس برق یعنی «در لحظه سرویس، قطعه درست را دارید».



سناریوهای صنعتی که 6ES7590-5CA00-0AA0 واقعاً نجات‌دهنده است

• سناریو ۱: نوسان سیگنال 4–20 mA در کنار اینورترها

اگر کابل‌های آنالوگ نزدیک کابل‌های خروجی VFD عبور کنند، حتی با شیلد مناسب هم ممکن است نویز القایی داشته باشید. وقتی شیلدینگ در ناحیه ترمینال درست مهار نشده باشد، عملاً شیلد تبدیل به «آنتن» می‌شود. این کیت کمک می‌کند اتصال و مهار درست در نقطه پایانی انجام شود.



• سناریو ۲: شمارش اشتباه پالس در تکنولوژی‌ماژول

در سیستم‌های انکودر یا High-Speed Counter، یک اتصال مکانیکی بد یا شل بودن کابل در ترمینال می‌تواند پالس کاذب بسازد. گیره‌ها و براکت‌ها با ایجاد strain relief و نظم کابل، این ریسک را کاهش می‌دهند.



• سناریو ۳: پروژه‌های راه‌اندازی و Commissioning

در زمان Commissioning، زیاد باز و بسته می‌کنید، کابل‌ها جابه‌جا می‌شوند، و قطعات کوچک گم می‌شوند. داشتن ست کامل شیلدینگ باعث می‌شود کیفیت نهایی تابلو قربانی زمان‌بندی پروژه نشود.



• سناریو ۴: تعمیرات میدانی و بازسازی تابلو

در بسیاری از سایت‌ها، قطعات محافظتی در اثر سرویس‌های غیراصولی شکسته یا حذف می‌شوند. نتیجه: تابلو «کار می‌کند»، اما شکننده و پرریسک می‌شود. این کیت برای بازگرداندن استاندارد نصب طراحی شده است.



نکات ظریف مهندسی برای نصب به سبک حرفه‌ای‌ها

• چک‌لیست قبل از نصب

• مسیر کابل‌های آنالوگ و پالس را از کابل‌های قدرت جدا کنید (اصل تفکیک مسیر)
• شینه PE و اتصال هم‌پتانسیل‌سازی تابلو را بررسی کنید
• از سالم بودن فرانت‌کانکتور 35mm و ترمینال‌ها مطمئن شوید
• نقاط تماس را از آلودگی/اکسید پاک کنید (در حد مجاز و بدون آسیب)



• اصول شیلدینگ در ناحیه ترمینال (Best Practice)

• شیلد را با طول لخت‌کردن کنترل‌شده وارد ناحیه اتصال کنید (نه خیلی بلند، نه خیلی کوتاه)
• از حلقه‌های بزرگ و اضافی کابل در نزدیکی ماژول پرهیز کنید
• strain relief را جدی بگیرید: کابل نباید وزنش روی ترمینال بیفتد
• اگر استاندارد سایت می‌گوید شیلد یک‌طرفه زمین شود، همان را دقیق اجرا کنید؛ اگر دوطرفه است، با تحلیل جریان‌های سرگردان و اختلاف پتانسیل تصمیم بگیرید (این بخش به معماری ارت سایت وابسته است)



• خطاهای رایج

• پیچ نکردن کامل محافظ کانکتور 24V و شل شدن تدریجی
• اعمال فشار بیش از حد روی کابل و شکستن گیره
• عبور کابل آنالوگ کنار خروجی موتور/VFD
• بی‌توجهی به ارتینگ تابلو و انتظار معجزه از شیلدینگ



سوالات متداول (FAQ)

• آیا 6ES7590-5CA00-0AA0 جایگزین 6ES7590-5‌BA00-0AA0 است؟

نه دقیقاً. 6ES7590-5BA00-0AA0 طبق مشخصات شما فقط «شیلد ترمینال» و آن هم بدون براکت و بدون کانکتور 24V را ارائه می‌دهد، اما 6ES7590-5CA00-0AA0 ست کامل شیلدینگ به‌همراه محافظ 24V DC پیچی است.

• این ست برای چه تجهیزاتی مناسب است؟

برای ماژول‌های آنالوگ و تکنولوژی‌ماژول‌های S7-1500 و همچنین تمام فرانت‌کانکتورهای ۳۵ میلی‌متری.

• چرا محافظ کانکتور 24V DC در این کیت مهم است؟

چون 24V DC معمولاً تغذیه کمکی سنسورها/ترانسمیترهاست و هر تماس یا شل شدن می‌تواند منجر به قطع تغذیه، آلارم‌های نامشخص یا حتی اتصال کوتاه در زمان سرویس شود. محافظ پیچی ریسک این موارد را کم می‌کند.

• آیا این کیت به‌تنهایی نویز را صفر می‌کند؟

خیر. این کیت بخشی از راهکار EMC است. برای نتیجه واقعی باید در کنار آن: مسیرگذاری درست کابل، جداسازی قدرت/سیگنال، اتصال صحیح PE، و انتخاب کابل مناسب هم رعایت شود.

• آیا داشتن این کیت در انبار توصیه می‌شود؟

کاملاً. مخصوصاً برای سایت‌هایی با ابزار دقیق زیاد، VFD فراوان، یا تکنولوژی‌ماژول‌های حساس، این کیت از قطعاتی است که نبودش کیفیت نصب و سرعت سرویس را پایین می‌آورد.



• جمع‌بندی مهندسی

ست کامل شیلدینگ زیمنس با کد 6ES7590-5CA00-0AA0 یک قطعه یدکی «سطح‌بالا» برای کسانی است که به پایداری واقعی سیستم S7-1500 اهمیت می‌دهند. این کیت با داشتن ۵ گیره محافظ، ۵ براکت محافظ، و محافظ کانکتور ۲۴ ولت DC پیچی، مسیر بازگرداندن نصب استاندارد در ماژول‌های آنالوگ و تکنولوژی‌ماژول و فرانت‌کانکتورهای ۳۵ میلی‌متری را فراهم می‌کند. اگر در سایت شما نویز، ارتعاش، سرویس مکرر یا توسعه‌های متعدد واقعیت روزمره است، این ست نه یک «آپشن»، بلکه یک ابزار برای تضمین قابلیت اطمینان و کاهش Faultهای متناوب است.
