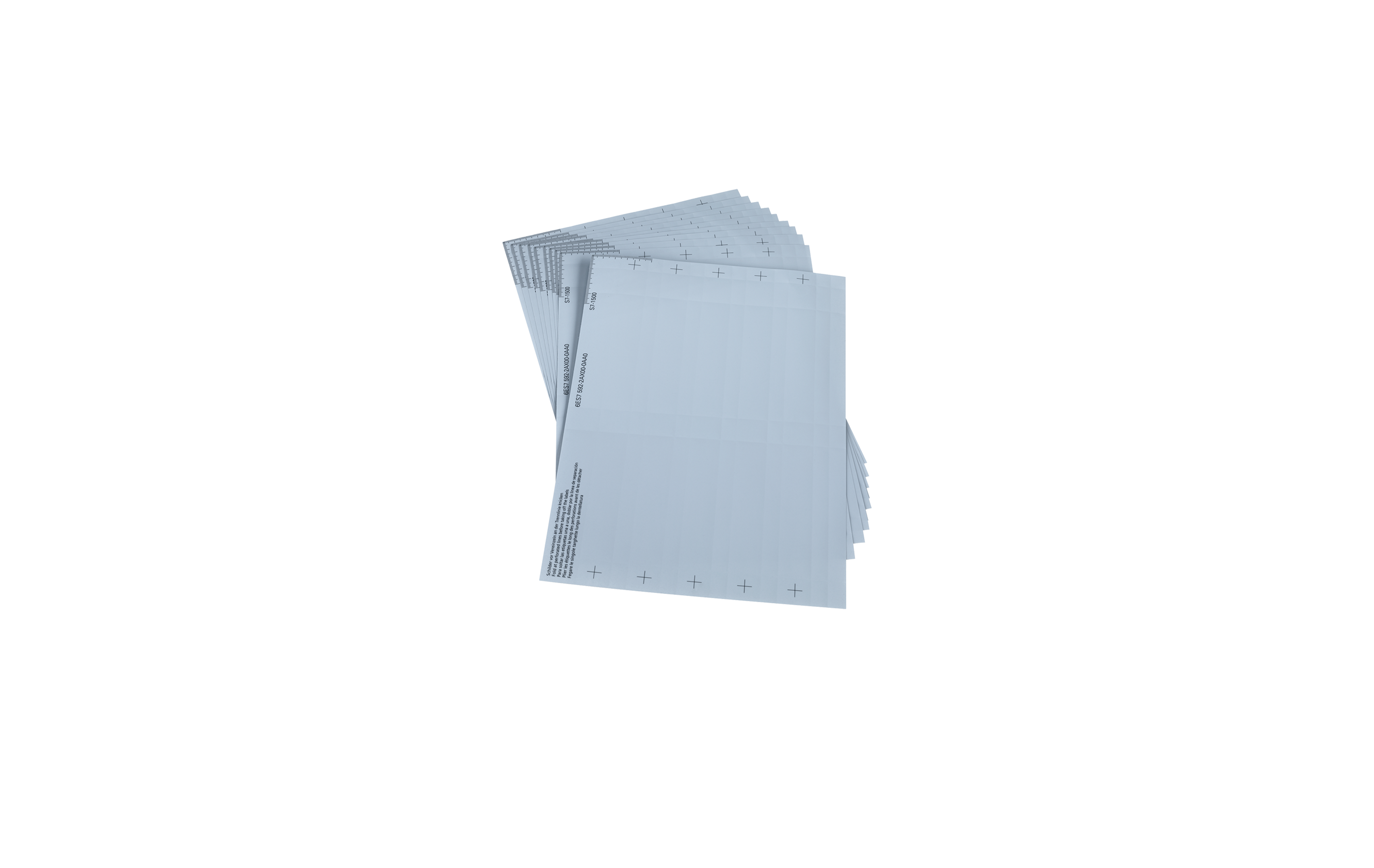

معرفی و بررسی فنی برگه لیبل ماژول‌های ۲۵ میلی‌متری سری ۱۵۰۰ زیمنس با کد فنی 6ES7592-1AX00-0AA0

برگه‌های برچسب‌گذاری

مناسب برای ماژول ۲۵ میلی متری و سی‌پی‌یوهای کامپکت

۱۰ برگ که در هر برگ ۲۰ عدد برچسب وجود دارد که مناسب ۲۰۰ ماژول است.



بررسی فنی برگه‌های لیبل ۲۵ میلی‌متری SIMATIC S7-1500 زیمنس با کد فنی 6ES7592-1AX00-0AA0

در مدیریت پروژه و نگهداری سیستم‌های اتوماسیون صنعتی، مستندسازی فیزیکی و نشانه‌گذاری تجهیزات از ارکان حیاتی کاهش زمان خواب ماشین‌آلات (Downtime) و جلوگیری از خطاهای انسانی در زمان عیب‌یابی است. برگه لیبل ماژول‌های ۲۵ میلی‌متری سری S7-1500 زیمنس با کد فنی 6ES7592-1AX00-0AA0 شاید در ظاهر یک متعلقات جانبی ساده به نظر برسد، اما در واقع یک راه‌حل مهندسی‌شده و استاندارد برای شناسایی کانال‌های ورودی/خروجی، آدرس‌دهی فیلد و ثبت کدهای شناسایی تجهیزات (تگ‌ها) در محیط‌های خشن صنعتی است.

این برگه‌های برچسب‌گذاری به طور ویژه برای ماژول‌های کم‌عرض ۲۵ میلی‌متری و پردازنده‌های کامپکت (Compact CPUs) خانواده SIMATIC S7-1500 طراحی شده‌اند. ساختار متریال، ابعاد دقیق میکرو‌متری، قابلیت چاپ سیستمی و نحوه قرارگیری مکانیکی آن‌ها در درب جلویی ماژول‌ها، همگی گویای توجه وسواس‌گونه زیمنس به جزییات مهندسی در ارگونومی صنعتی است.



مشخصات فنی برگه لیبل 6ES7592-1AX00-0AA0

• خانواده محصول: متعلقات جانبی چاپ و نشانه‌گذاری (Labeling Sheets) سری SIMATIC S7-1500
• کد فنی (Order No.): 6ES7592-1AX00-0AA0
• سازگاری سخت‌افزاری: مناسب برای ماژول‌های با عرض ۲۵ میلی‌متر و CPUهای کامپکت S7-1500
• محتوای بسته‌بندی: ۱۰ برگ کاغذ سایز A4 مخصوص چاپ با پرینترهای لیزری استاندارد
• تعداد در هر برگ: ۲۰ عدد لیبل پرفراژشده (Pre-punched) در هر برگه A4 (جمعاً ۲۰۰ لیبل برای ۲۰۰ ماژول در یک بسته)
• رنگ برچسب: خاکستری روشن (Light Gray) هم‌رنگ با تم بدنه تجهیزات زیمنس
• روش چاپ: پشتیبانی از چاپ لیزری صنعتی از طریق نرم‌افزار TIA Portal یا ابزار TIA Selection Tool



متالورژی کاغذ و مهندسی مواد: مقاومت در برابر شرایط سخت صنعتی

یک لیبل صنعتی با یک برچسب دفتری معمولی تفاوت ساختاری دارد. تابلوی برق صنعتی محیطی گرم، در معرض ارتعاش و گاهی آلوده به بخارات روغن، گریس و مواد شیمیایی است.

• مقاومت حرارتی و پایداری ابعادی

کاغذ مورد استفاده در برگه‌های 6ES7592-1AX00-0AA0 از نوعی سلولز فرآوری‌شده با گرید صنعتی تولید شده است که در برابر دمای داخل تابلو (که گاهی تا ۶۰ یا ۷۰ درجه سانتی‌گراد می‌رسد) دچار دفرمه شدن، چروکیدگی یا تغییر رنگ نمی‌شود. این ویژگی مانع از گیر کردن برچسب‌ها در شیار کشویی درب ماژول‌ها در درازمدت می‌گردد.

• ماندگاری جوهر و مقاومت در برابر تابش UV

بسیاری از برچسب‌های معمولی تحت تأثیر نورهای فلورسنت داخل تابلو یا اشعه ماوراء بنفش (UV) در محیط‌های کارگاهی به‌مرور زمان زرد شده و نوشته‌های آن‌ها محو می‌شوند. فناوری ساخت این لیبل‌ها به‌گونه‌ای است که ذرات تونر پرینتر لیزری را در بافت فشرده خود قفل کرده و خوانایی نوشته‌ها را تا سال‌ها حفظ می‌کند.



• ارگونومی فیزیکی و مکانیک نصب روی ماژول‌های ۲۵ میلی‌متری

یکی از بزرگ‌ترین چالش‌ها در ماژول‌های فشرده (Compact) با عرض ۲۵ میلی‌متر، محدودیت شدید فضا است. تراکم بالای کانال‌های سیم‌کشی در این کارت‌ها ایجاب می‌کند که اطلاعات آدرس‌دهی بسیار خوانا و در محل مناسبی مستقر باشند.

• طراحی پرفراژ لیزری (Pre-punched design)

برگه‌های A4 این محصول دارای خطوط پرفراژ بسیار ظریف و دقیقی هستند که بدون نیاز به قیچی یا کاتر، به کاربر اجازه می‌دهند هر لیبل را به راحتی و با لبه‌های کاملاً صاف و تمیز جدا کند. این امر سرعت کار در کارگاه تابلوسازی را به شدت بالا می‌برد.

• استقرار کشویی درون درب محافظ ماژول

هر ماژول ۲۵ میلی‌متری S7-1500 دارای یک درب جلو با شیارهای راهنما در سمت داخلی است. پس از اتمام چاپ و جدا کردن لیبل از برگه، لیبل به صورت کشویی درون درب قرار می‌گیرد. این طراحی هوشمندانه باعث می‌شود:

• لیبل در برابر تماس فیزیکی مستقیم دست تعمیرکار و ابزار محافظت شود.
• با باز و بسته شدن درب ماژول، لیبل‌ها جابه‌جا یا مفقود نشوند.
• سیم‌کشی‌ها جلوی دید تگ‌های آدرس‌دهی را نگیرند.



• فرآیند نرم‌افزاری چاپ لیبل‌ها از طریق TIA Portal

یکی از مزیت‌های سیستم‌های یکپارچه زیمنس این است که نیازی به طراحی دستی قالب‌ها در نرم‌افزارهایی مثل Word یا Excel ندارید. نرم‌افزار طراحی اتوماسیون زیمنس مستقیماً از چاپ این برچسب‌ها پشتیبانی می‌کند.

• راهنمای گام‌به‌گام چاپ صنعتی لیبل‌ها

• پیکربندی سخت‌افزاری در TIA Portal: مطمئن شوید ماژول‌های ۲۵ میلی‌متری به درستی در بخش Hardware Configuration تعریف شده‌اند.
• فراخوانی ابزار چاپ: از منوی پروژه گزینه Print -> Label Sheets را انتخاب کنید.
• انتخاب کد فنی: در لیست الگوها، کد فنی 6ES7592-1AX00-0AA0 را انتخاب کنید تا قالب دقیق ابعادی برچسب ۲۵ میلی‌متری بارگذاری شود.
• تخصیص تگ‌ها: آدرس کارت‌ها (مثلاً %I0.0 تا %I1.7) و تگ‌های نمادین مرتبط (Symbolic Names) که پیش‌تر در جدول I/O وارد شده‌اند، به طور خودکار روی موقعیت‌های لیبل توزیع می‌شوند.
• پرینت نهایی: برگه A4 لیبل را در سینی دستی (Manual Feed Tray) پرینتر لیزری قرار داده و فرآیند چاپ را اجرا کنید. توصیه می‌شود برای تست اولیه، ابتدا یک کپی روی کاغذ معمولی A4 بگیرید و آن را روی برگه لیبل منطبق کنید تا از کالیبره بودن پرینتر مطمئن شوید.



سناریوهای کاربردی و مهندسی در نگهداری سیستم

• سناریو ۱: کاهش خطا در پروژه‌های اورهال (Oversight Mitigation)

در فرآیندهای نگهداری پیشگیرانه یا در زمان تعویض یک ماژول معیوب، تکنسین با حجم انبوهی از سیم‌های فیلد مواجه می‌شود. داشتن لیبل چاپ‌شده با جزئیات آدرس سخت‌افزاری روی درب ماژول به تکنسین کمک می‌کند سیم‌ها را بدون سردرگمی و جابه‌جایی آدرس، به ماژول جدید منتقل کند.

• سناریو ۲: راه‌اندازی و تست سرد تابلو (Cold Commissioning)

در مرحله تست سیم‌کشی تابلو (Loop Check)، تکنسین تست نیازی به نگاه کردن مداوم به نقشه‌های الکتریکی مولتی‌پیج ندارد. او با نگاه کردن به لیبل جلوی هر کارت می‌تواند از صحت عملکرد سنسور یا اکچویتور متصل به آن آدرس مطمئن شود.



سوالات متداول (FAQ)

• آیا می‌توان از پرینترهای جوهرافشان (Inkjet) برای چاپ این برگه‌ها استفاده کرد؟

خیر، برگه‌های لیبل صنعتی برای پرینترهای جوهرافشان مناسب نیستند؛ زیرا جوهر مایع روی این نوع کاغذهای فرآوری‌شده پخش می‌شود و در اثر رطوبت کارگاهی نیز خوانایی خود را از دست می‌دهد. چاپ باید صرفاً با پرینتر لیزری صورت گیرد.

• آیا برای استفاده از این برچسب‌ها نیاز به نرم‌افزار جانبی خاصی است؟

خیر، نرم‌افزار TIA Portal به صورت پیش‌فرض الگوهای آماده تمامی کدهای فنی لیبل‌های زیمنس از جمله 6ES7592-1AX00-0AA0 را در خود دارد. همچنین می‌توانید از ابزار رایگان TIA Selection Tool استفاده کنید.

• تفاوت این مدل با لیبل‌های ماژول‌های ۳۵ میلی‌متری چیست؟

تفاوت اصلی در ابعاد فیزیکی عرض لیبل‌ها است. ماژول‌های فشرده (Compact) و کارت‌های باریک‌تر ۲۵ میلی‌متری به این مدل نیاز دارند، در حالی که ماژول‌های استاندارد ۳۵ میلی‌متری از برگه لیبل‌های عریض‌تر با کدهای فنی متفاوتی استفاده می‌کنند.

• آیا لبه‌های لیبل پس از جدا شدن پرفراژ ریش‌ریش می‌شود؟

خیر، خطوط پرفراژ این برگه‌ها با تکنولوژی دقیق میکرو-برش لیزری ایجاد شده‌اند که جداسازی بسیار تمیز و با لبه‌های صاف را بدون آسیب زدن به فیبر کاغذ تضمین می‌کند.



• جمع‌بندی فنی

برگه لیبل ماژول‌های ۲۵ میلی‌متری زیمنس با کد فنی 6ES7592-1AX00-0AA0 نقشی محوری در مهندسی استانداردهای مستندسازی فیزیکی تابلوهای S7-1500 بازی می‌کند. متریال مقاوم در برابر دما و شرایط کارگاهی، طراحی پرفراژ آسان‌جداشو، انطباق ابعادی بی‌نقص با شیارهای درب ماژول‌های کم‌عرض و قابلیت فراخوانی و چاپ مستقیم آدرس‌ها از TIA Portal، این محصول را به قطعه‌ای ضروری جهت پیاده‌سازی پروژه‌های حرفه‌ای، تمیز و قابل نگهداری تبدیل کرده است.
