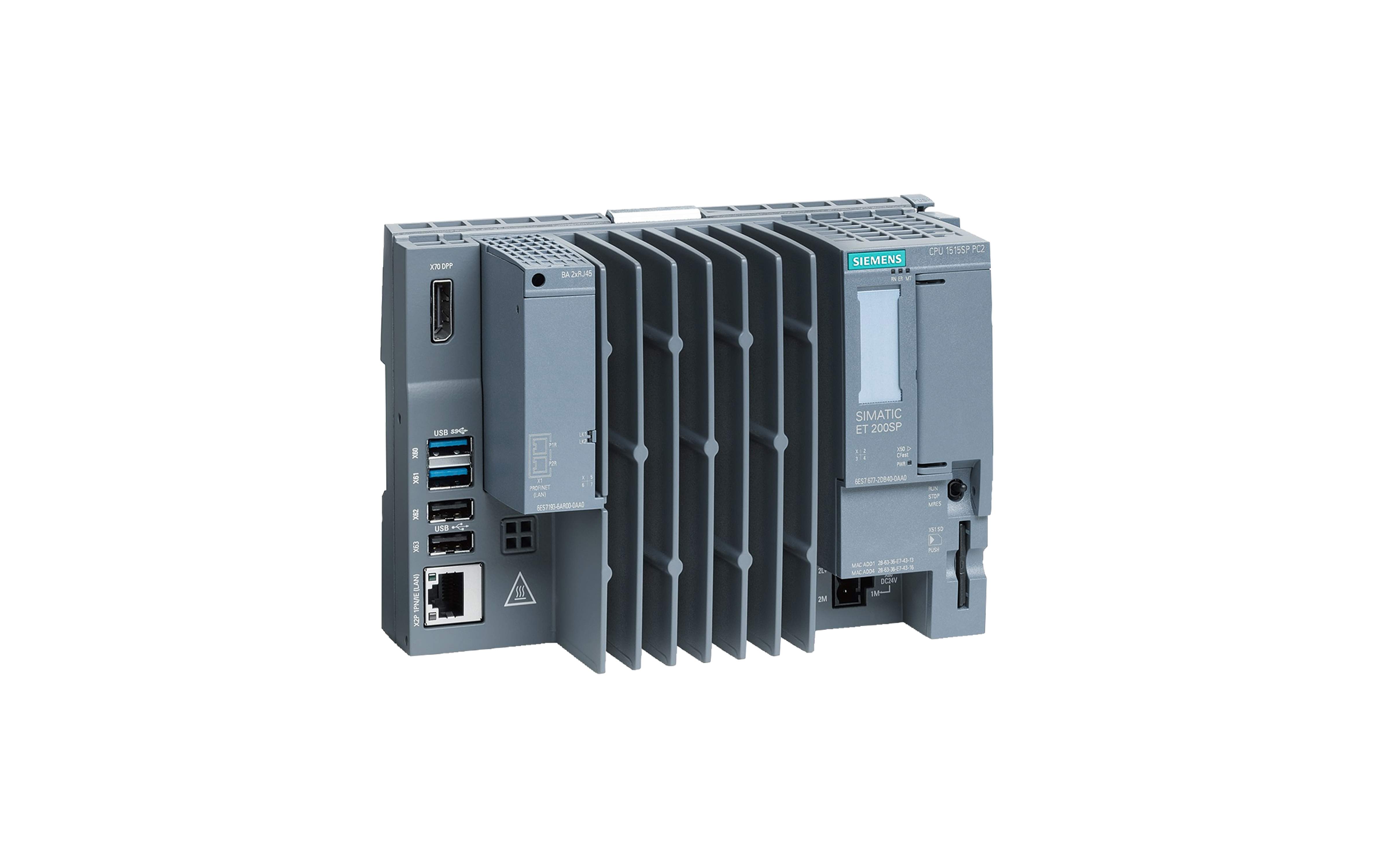

معرفی و بررسی فنی سی پی یو سری ET 200SP مدل CPU 1515SP PC2 با کد فنی 6ES7677-2DB42-0GB0

کنترلر باز SIMATIC ET 200SP، CPU 1515SP PC2

۸ گیگابایت رم (basic device 6ES7677-2DB40-0AA0)، ۱۲۸ گیگابایت CFast با ویندوز 10 IoT Enterprise LTSC 2019 (۶۴ بیتی)
-S7-1500 software Controller CPU 1505SP V2x از پیش نصب شده؛

• پورت‌ها:

۱ اسلات CFast،

۱ اسلات SD/MMC،

1 پورت برای ET 200SP BusAdapter PROFINET،

۱ پورت اترنت ۱۰/۱۰۰/۱۰۰۰ مگابیت بر ثانیه

۲ پورت USB 3.0؛

۲ پورت USB 2.0،

۱ پورت DisplayPort

• بررسی فوق‌تخصصی SIMATIC ET 200SP Open Controller مدل CPU 1515SP PC2

در عصر اتوماسیون یکپارچه، مرز میان سیستم‌های کنترل منطقی (PLC) و سیستم‌های محاسباتی مبتنی بر کامپیوتر (PC) بیش از هر زمان دیگری کمرنگ شده است. پردازنده CPU 1515SP PC2 با کد فنی 6ES7677-2DB42-0GB0، یک “Open Controller” یا کنترلر باز است که دقیقاً در همین نقطه تلاقی متولد شده است. این تجهیز، ترکیبی هوشمندانه از یک PLC پرقدرت سری S7-1500 و یک کامپیوتر صنعتی (IPC) قدرتمند در یک بدنه فشرده و یکپارچه است.

برای مهندسی که به دنبال انعطاف‌پذیریِ سیستم‌عامل ویندوز در کنار اطمینانِ بی‌نظیر کنترلرهای زیمنس است، این محصول یک انتخاب استراتژیک است. در این تحلیل فنی، لایه‌های سخت‌افزاری و نرم‌افزاری این کنترلر پیشرفته را بازگشایی می‌کنیم تا درک بهتری از قدرت نهفته در قلب آن به دست آوریم.

هویت سخت‌افزاری و معماری پردازش

• قلب تپنده: معماری Intel Atom

این دستگاه از یک پردازنده Intel Atom E3940 چهار هسته‌ای با فرکانس کاری 1.6 گیگاهرتز بهره می‌برد. برخلاف PLCهای کلاسیک، این سیستم بر پایه معماری x86 بنا شده است که به آن اجازه می‌دهد سیستم‌عامل ویندوز را به صورت بومی (Native) اجرا کند.

• حافظه رم (RAM): مدل 6ES7677-2DB42-0GB0 مجهز به 8 گیگابایت حافظه رم است که برای اجرای همزمان کنترلر نرم‌افزاری و اپلیکیشن‌های ویندوزی در محیط‌های صنعتی کافی است.
• حافظه ذخیره‌سازی: یک ماژول 128 گیگابایتی CFast برای سیستم‌عامل و نرم‌افزارهای کاربردی تعبیه شده است. استفاده از CFast، پایداری در برابر لرزش و شوک‌های مکانیکی را در مقایسه با هاردهای چرخشی معمولی، چندین برابر افزایش می‌دهد.

• سیستم‌عامل و کنترلر نرم‌افزاری

این دستگاه با سیستم‌عامل Windows 10 IoT Enterprise LTSC 2019 (64-bit) عرضه می‌شود که برای محیط‌های صنعتی بهینه شده است (حذف قابلیت‌های غیرضروری و بهبود پایداری). در هسته اصلی، S7-1500 Software Controller CPU 1505SP از پیش نصب شده است. این یعنی شما عملاً یک PLC سری S7-1500 دارید که روی ویندوز اجرا می‌شود، بدون آنکه تداخلی در سیکل‌های کنترلی ایجاد کند؛ چرا که پردازش‌های کنترلی در سطح سیستم‌عامل با اولویت‌بندی بسیار بالا (Real-time) اجرا می‌شوند.

• مشخصات و قابلیت‌های کنترلر نرم‌افزاری (CPU 1505SP)

این Open Controller فراتر از یک IPC ساده عمل می‌کند. قابلیت‌های کنترلی آن عبارتند از:

• حافظه کاری برنامه (Work Memory - Program): معادل 1 مگابایت. این فضا برای اجرای برنامه‌های کنترلی بسیار بزرگ کافی است.
• حافظه کاری داده (Work Memory - Data): معادل 5 مگابایت. مدیریت داده‌ها در این حجم، امکان پیاده‌سازی الگوریتم‌های پیچیده مدیریت Recipe، بافرهای داده و ارتباطات پیشرفته را فراهم می‌کند.
• عملکرد کنترلی: پشتیبانی از تمامی دستورالعمل‌های استاندارد S7-1500، از جمله موشن کنترل (Motion Control)، PID Control و توابع پیشرفته ریاضی.
• یکپارچگی مهندسی: پیکربندی این کنترلر به صورت کامل در نرم‌افزار TIA Portal (نسخه V16 به بالا) انجام می‌شود؛ درست همان‌طور که یک PLC استاندارد را پیکربندی می‌کنید.

• پورت‌های ارتباطی و اتصالات فیزیکی

این کنترلر از نظر ارتباطی برای یک سیستمِ «لبه‌تکنولوژی» (Edge) طراحی شده است:

• پورت‌های شبکه و باس

• رابط PROFINET: این دستگاه از طریق ماژول‌های BusAdapter به شبکه PROFINET متصل می‌شود. این ویژگی باعث می‌شود که کاربر بسته به محیط (اتصال مسی RJ45، اتصال سریع FastConnect، یا فیبر نوری) رابط خود را انتخاب کند. این رابط از قابلیت‌های IRT (زمان‌بندی قطعی) برای کنترل محورها پشتیبانی می‌کند.
• اتصال Ethernet دوم: دارای یک پورت مجزا با سرعت 10/100/1000 Mbps است که برای شبکه‌سازی IT یا ارتباط با سایر بخش‌های کارخانه بدون درگیر کردن شبکه صنعتی PLC استفاده می‌شود.

• پورت‌های جانبی و نمایشگر

• USB: دارای چهار پورت USB (دو عدد USB 3.0 و دو عدد USB 2.0) برای اتصال تجهیزات جانبی نظیر کیبورد، ماوس، بارکدخوان یا درایوهای اکسترنال.
• DisplayPort: یک خروجی ویدئو برای اتصال مانیتورهای صنعتی یا پنل‌های لمسی (Panel PC) که نیاز به نمایش گرافیک‌های پیچیده ویندوزی دارند.
• اسلات‌های حافظه: علاوه بر CFast داخلی، یک اسلات SD/MMC برای افزایش فضای ذخیره‌سازی داده‌های پروژه یا لاگ‌های دستگاه وجود دارد.

• سناریوهای کاربردی: چرا CPU 1515SP PC2؟

این تجهیز در پروژه‌هایی می‌درخشد که PLC به تنهایی پاسخگو نیست و PC هم به تنهایی پایداری صنعتی لازم را ندارد:

• پردازش تصویر (Vision Systems)

در خطوط بازرسی کیفی، دوربین‌های هوشمند داده‌های سنگین تصویر را ارسال می‌کنند. CPU 1515SP PC2 می‌تواند با استفاده از کتابخانه‌های پردازش تصویر در محیط ویندوز، تصاویر را آنالیز کرده و نتایج را مستقیماً از طریق کنترلر نرم‌افزاری (PLC) برای جداسازی قطعات معیوب استفاده کند. این یعنی “تأخیرِ صفر” بین پردازش تصویر و اجرای مکانیکی.

• جمع‌آوری داده‌های بزرگ (Big Data/IIoT)

اگر نیاز دارید داده‌های تولید را در دیتابیس‌های حجیم SQL ذخیره کنید یا پروتکل‌های غیرصنعتی خاصی (مانند MQTT یا OPC UA) را اجرا کنید که PLCهای کلاسیک در اجرای آن‌ها محدودیت دارند، ویندوز موجود در این کنترلر بهترین پلتفرم برای اجرای نرم‌افزارهای سرور داده است.

• پنل‌سازی هوشمند (Smart HMI)

با وجود خروجی DisplayPort و قدرت ویندوز، می‌توانید نرم‌افزارهای مانیتورینگ اختصاصی (WinCC Runtime یا نرم‌افزارهای تحت C#/.NET) را مستقیماً روی همین دستگاه اجرا کنید و دیگر نیازی به خرید یک IPC جداگانه برای مانیتورینگ نداشته باشید.

• نکات مهندسی برای راه‌اندازی و نگهداری

• مدیریت ویندوز: از آنجا که این دستگاه دارای ویندوز است، مدیریت آپدیت‌های ویندوز و امنیت سایبری آن (آنتی‌ویروس، فایروال) بر عهده کاربر است. با این حال، زیمنس توصیه‌های ویژه‌ای برای جداسازی شبکه PLC از شبکه ویندوز دارد تا پایداری کنترلر حفظ شود.
• پشتیبان‌گیری: به دلیل ساختار فایل‌محور ویندوز، حتماً از قابلیت Image گرفتن از کل پارتیشن ویندوز استفاده کنید. زیمنس ابزارهای اختصاصی برای پشتیبان‌گیری کامل از وضعیت سیستم (State) در اختیار شما قرار می‌دهد.
• خاموش و روشن کردن: هرگز دستگاه را به صورت ناگهانی از برق جدا نکنید. به دلیل ماهیت سیستم‌عامل ویندوز، خاموش کردن غیراصولی می‌تواند منجر به خرابی سیستم‌فایل (File System Corruption) شود. همواره از پروتکل‌های Shutdown نرم‌افزاری یا مدیریت تغذیه صنعتی استفاده کنید.

• جدول مقایسه ویژگی‌های کلیدی

پرسش‌های متداول (FAQ)

• آیا خرابی ویندوز باعث توقف PLC می‌شود؟

خیر. معماری کنترلر نرم‌افزاری زیمنس به گونه‌ای است که حتی اگر ویندوز کرش کند یا متوقف شود، بخش کنترلی (Software Controller) به صورت مستقل و بلادرنگ (Real-time) به کار خود ادامه می‌دهد.

• آیا می‌توانم روی این دستگاه نرم‌افزارهای دلخواه خودم را نصب کنم؟

بله، به عنوان یک PC صنعتی، شما اجازه نصب نرم‌افزارهای تحت ویندوز (مانند .NET، Java، SQL Server و غیره) را دارید؛ اما مراقب مصرف منابع سیستم (CPU و RAM) باشید تا سیکل کنترلی PLC تحت فشار قرار نگیرد.

• تفاوت کد 6ES7677-2DB42-0GB0 با نسخه‌های دیگر چیست؟

این کد مخصوص نسخه 8 گیگابایت رم با سیستم‌عامل Windows 10 LTSC است. نسخه‌های دیگری با رم کمتر یا بدون سیستم‌عامل/با سیستم‌عامل متفاوت وجود دارند که باید با توجه به نیاز پروژه انتخاب شوند.

• آیا نیاز به کارت حافظه SIMATIC برای این مدل هست؟

خیر، برخلاف PLCهای استاندارد S7-1500، این مدل به دلیل استفاده از حافظه CFast داخلی و ساختار PC-based، نیازی به کارت حافظه SIMATIC Memory Card برای اجرای برنامه ندارد.
