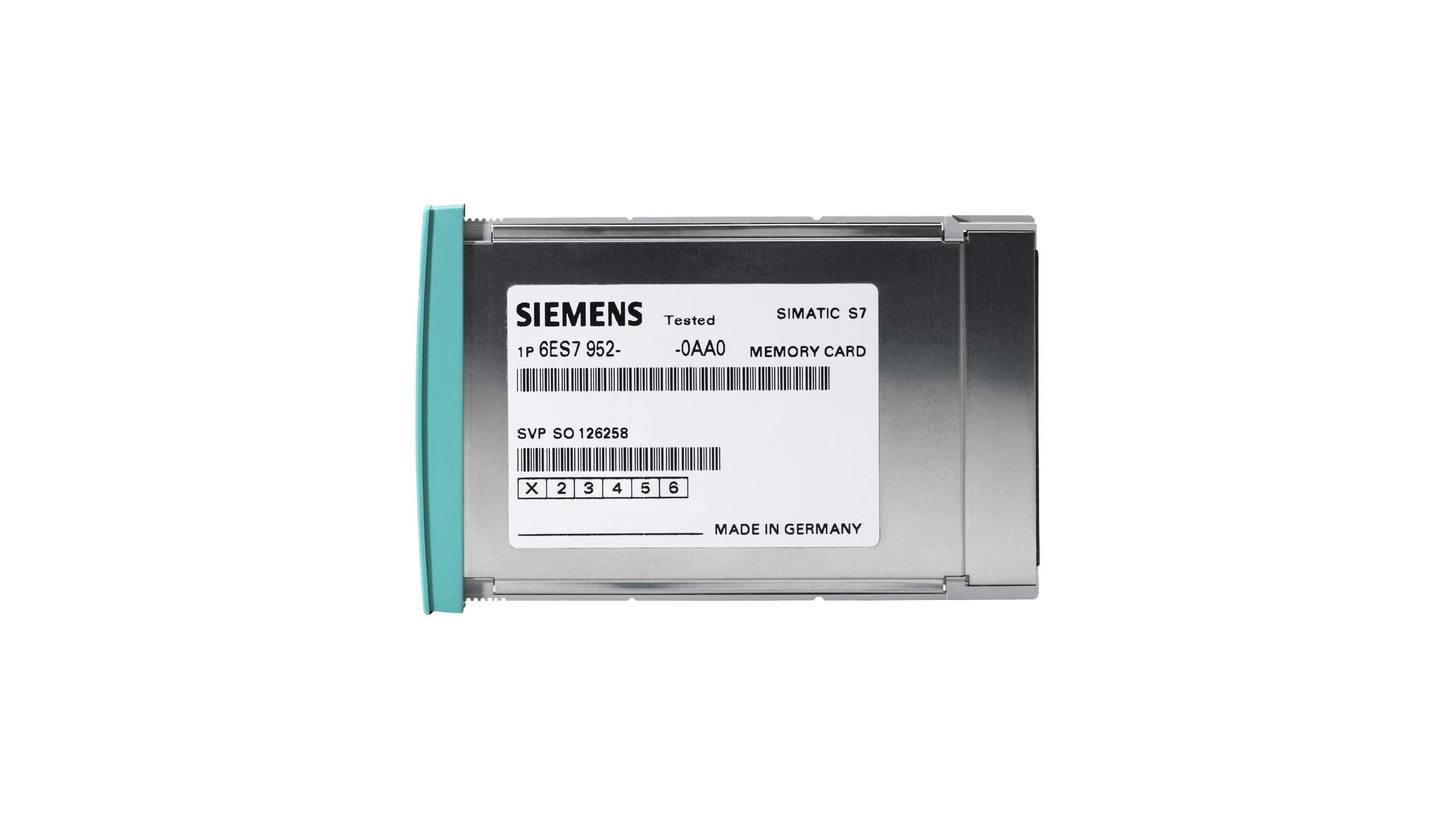

معرفی و بررسی فنی کارت حافظه سری ۴۰۰ زیمنس مدل RAM Memory Card 2 Mbyte با کد فنی 6ES7952-1AL00-0AA0

SIMATIC S7، کارت حافظه RAM برای S7-400

۲ مگابایت



کارت حافظه زیمنس RAM Memory Card 2MB (6ES7952‑1AL00‑0AA0)؛ سوخت‌رسان حافظه برای غول‌های S7‑400

نام محصول: Siemens SIMATIC S7‑400 RAM Memory Card

کد فنی: 6ES7952‑1AL00‑0AA0

نوع حافظه: RAM (Random Access Memory)

ظرفیت: 2 مگابایت

کاربرد: Load Memory برای CPUهای رده‌بالای SIMATIC S7‑400

در دنیای اتوماسیون صنعتی، جایی که دقت به میلی‌ثانیه و پایداری به دهه‌ها ختم می‌شود، کارت حافظه چیزی فراتر از یک وسیله ذخیره‌سازی ساده است. در اکوسیستم SIMATIC S7‑400، کارت حافظه 6ES7952‑1AL00‑0AA0 با ظرفیت ۲ مگابایت، در واقع “مخزن سوخت” برنامه‌های عظیم و دیتابلاک‌های حجیمی است که در پیچیده‌ترین پروژه‌های کنترل فرآیند (DCS) و سیستم‌های مانیتورینگ گسترده استفاده می‌شوند.

وقتی از ظرفیت ۲ مگابایت در دنیای S7‑400 صحبت می‌کنیم، در واقع درباره ظرفیتی صحبت می‌کنیم که می‌تواند هزاران بلوک منطقی و ساختارهای داده‌ای پیچیده را در خود جای دهد. این کارت، انتخاب اول مهندسان در فازهای توسعه سنگین، سیستم‌های PCS 7 و ایستگاه‌های اتوماسیونی است که حجم تبادل داده در آن‌ها سرسام‌آور است.

در این تحلیل دقیق فنی، به بررسی لایه‌های زیرین تکنولوژی RAM در زیمنس، معماری Load Memory، و الزامات حیاتی نگهداری این کارت خواهیم پرداخت.



• لایه‌های استراتژیک حافظه در معماری S7‑400

برای درک اهمیت این کارت ۲ مگابایتی، ابتدا باید به کالبدشکافی نحوه مدیریت حافظه توسط CPUهای S7‑400 بپردازیم. زیمنس از یک ساختار تفکیک‌شده برای مدیریت داده‌ها استفاده می‌کند:

• Load Memory (حافظه بارگذاری)

این دقیقاً همان جایی است که کارت حافظه 6ES7952‑1AL00‑0AA0 نصب می‌شود. تمام برنامه کاربر (User Program)، پیکربندی سخت‌افزاری (HW Config) و داده‌های سیستمی ابتدا در اینجا قرار می‌گیرند. در واقع، این کارت “مرجع اصلی” است که CPU در زمان استارت‌آپ به آن رجوع می‌کند.

• Work Memory (حافظه کاری)

بخش‌های اجرایی برنامه از Load Memory به Work Memory منتقل می‌شوند تا با سرعت نور توسط پردازنده اجرا شوند. استفاده از یک کارت RAM با ظرفیت بالا مانند مدل ۲ مگابایتی، به مهندس اجازه می‌دهد پروژه‌هایی با حجم عظیم بلوک‌های FB و FC را بدون نگرانی از کمبود فضا برای Load Memory طراحی کند.



• چرا تکنولوژی RAM؟ تحلیل مزایا و چالش‌ها

کارت حافظه 6ES7952‑1AL00‑0AA0 از نوع RAM است. در مقابل کارت‌های Flash، این تکنولوژی ویژگی‌های منحصربه‌فردی دارد که آن را برای سناریوهای خاص ایده‌آل می‌کند.

سرعت عملیاتی و نوشتن نامحدود

یکی از بزرگترین لذت‌های مهندسی در کار با کارت‌های RAM، سرعت دانلود برنامه است. برخلاف کارت‌های Flash که برای هر بار نوشتن نیاز به پاک کردن بلوک‌های حافظه (Erase Cycle) دارند، کارت RAM زیمنس اجازه می‌دهد:

• تغییرات آنلاین (Online Changes) با سرعت خیره‌کننده اعمال شوند.
• چرخه‌های نوشتن و پاک کردن به صورت نامحدود و بدون استهلاک فیزیکی انجام گیرند.
• در فاز Commissioning که برنامه هر لحظه اصلاح می‌شود، زمان انتظار برای دانلود به حداقل برسد.

چالش Volatility و ضرورت Battery Backup

به عنوان یک مهندس دقیق، باید همیشه به یاد داشته باشید که RAM یک حافظه فرّار است. یعنی داده‌ها در این کارت برای بقا به جریان الکتریسیته نیاز دارند. در زمان قطع برق اصلی تابلو، وظیفه نگهداری از داده‌های این کارت ۲ مگابایتی بر عهده باتری پشتیبان (Lithium Battery) در ماژول منبع تغذیه (Power Supply) رک است.

• اگر باتری ضعیف باشد و برق قطع شود، کل برنامه ۲ مگابایتی شما پاک خواهد شد.
• استفاده از این کارت مستلزم یک پروتکل نگهداری سختگیرانه برای تعویض دوره‌ای باتری‌های PS است.



ظرفیت ۲ مگابایت؛ این فضا با چه چیزی پر می‌شود؟

شاید در دنیای کامپیوترهای شخصی، ۲ مگابایت خنده‌دار به نظر برسد، اما در دنیای PLC، این یک اقیانوس است. بیایید ببینیم چه چیزهایی این فضا را پر می‌کنند:

• دیتابلاک‌های حجیم (Global & Instance DBs)

در سیستم‌های کنترل فرآیند بزرگ (مانند تصفیه‌خانه‌های عظیم یا پالایشگاه‌ها)، دیتابلاک‌هایی که حاوی هزاران پارامتر آنالوگ، مقادیر Setpoint و آلارم‌ها هستند، حجم زیادی اشغال می‌کنند. کارت ۲ مگابایتی اجازه می‌دهد دیتابلاک‌هایی با ابعاد حداکثری (تا ۶۴ کیلوبایت برای هر بلوک در برخی CPUها) به تعداد زیاد ایجاد کنید.

• بلاک‌های PCS 7

اگر از سیستم مانیتورینگ و کنترل فرآیند زیمنس (PCS 7) استفاده می‌کنید، می‌دانید که بلوک‌های آماده (Channel Drivers, Motor/Valve Blocks) بسیار سنگین هستند. یک پروژه متوسط PCS 7 به راحتی از مرز ۵۰۰ کیلوبایت عبور می‌کند و پروژه‌های بزرگ حتماً به کارت‌های ۱ یا ۲ مگابایتی نیاز دارند.

• پیکربندی شبکه‌های صنعتی (Industrial Ethernet/PROFINET)

هرچه تعداد نودهای شبکه (ET 200MP, ET 200SP, Drives) بیشتر باشد، حجم داده‌های سیستمی (System Data) در Load Memory افزایش می‌یابد. کارت ۲ مگابایتی خیالی مهندس شبکه را از بابت فضای ذخیره‌سازی HW Config راحت می‌کند.



سناریوهای کاربردی: کجا به 6ES7952‑1AL00‑0AA0 نیاز داریم؟

• سیستم‌های Redundant (S7‑400H)

در سیستم‌های High Availability که دو CPU به صورت همزمان (Sync) کار می‌کنند، داشتن حافظه کافی برای همگام‌سازی داده‌ها حیاتی است. کارت ۲ مگابایتی در مدل‌های CPU 412‑5H تا CPU 417‑5H به وفور برای مدیریت برنامه‌های پیچیده حفاظتی و کنترلی استفاده می‌شود.

• مانیتورینگ انرژی و دیتا لاگرهای محلی

زمانی که نیاز دارید مقادیر مصرف انرژی یا پارامترهای فرآیندی را در فواصل زمانی کوتاه در دیتابلاک‌های PLC آرشیو کنید (Data Logging)، حجم حافظه RAM به سرعت مصرف می‌شود. در اینجا ظرفیت ۲ مگابایت به شما فضای تنفس می‌دهد.

• فاز راه‌اندازی و تست (Commissioning)

در ماه‌های اول نصب یک کارخانه، که منطق برنامه مدام در حال تغییر است، استفاده از کارت Flash عذاب‌آور است. مهندسان باتجربه ابتدا از کارت RAM ۲ مگابایتی استفاده می‌کنند تا سرعت عیب‌یابی و اصلاح برنامه به حداکثر برسد.



• نکات مهندسی و الزامات نگهداری (Maintenance)

کار با کارت RAM 2MB نیازمند وسواس‌های خاصی است که یک مهندس ارشد باید به آن‌ها توجه کند:

• پایش وضعیت باتری (Battery Monitoring): LED مربوط به BATTF روی منبع تغذیه باید روزانه چک شود. در سیستم‌های مانیتورینگ، حتماً یک بیت آلارم برای وضعیت باتری تعریف کنید تا قبل از تخلیه کامل، اپراتور باخبر شود.
• تعویض گرم باتری: باتری منبع تغذیه S7‑400 باید زمانی تعویض شود که برق اصلی وصل است (Power On). در غیر این صورت، برنامه روی کارت ۲ مگابایتی بلافاصله پاک می‌شود.
• محافظت در برابر الکتریسیته ساکن (ESD): هنگام قرار دادن یا خارج کردن کارت، حتماً از دستکش آنتی‌استاتیک استفاده کنید. ساختار نیمه‌هادی این کارت‌ها به تخلیه بارهای ساکن بدن بسیار حساس است.
• عدم خروج در حالت RUN: هرگز کارت حافظه را در حالی که CPU در حالت RUN یا حتی روشن است خارج نکنید. این کار می‌تواند منجر به آسیب فیزیکی به کارت یا از دست رفتن قطعی داده‌ها شود.



مقایسه کوتاه: RAM  در مقابل Flash EPROM



سوالات متداول (FAQ)

• آیا کارت 6ES7952‑1AL00‑0AA0 برای CPUهای S7‑300 قابل استفاده است؟

خیر. این کارت به لحاظ فیزیکی (ابعاد) و پروتکل ارتباطی صرفاً برای رک‌های S7‑400 طراحی شده است.

• اگر باتری پشتیبان تمام شود و برق قطع گردد، چه اتفاقی می‌افتد؟

کل برنامه موجود در کارت ۲ مگابایتی پاک شده و CPU در زمان وصل مجدد برق، در حالت STOP باقی می‌ماند و خطای “Memory Reset Request” می‌دهد.

• آیا می‌توان این کارت را با ظرفیت‌های بالاتر جایگزین کرد؟

بله، کارت‌های RAM زیمنس تا ظرفیت‌های بالاتر (مثل ۴، ۸ و ۱۶ مگابایت) نیز وجود دارند، اما باید توجه داشت که آیا CPU مورد نظر شما از آن ظرفیت پشتیبانی می‌کند یا خیر.

• چطور بفهمم چقدر از فضای ۲ مگابایتی پر شده است؟

در محیط STEP 7، با راست‌کلیک روی CPU و انتخاب گزینه Module Information و سپس تب Memory، می‌توانید میزان اشغال شده Load Memory را به صورت دقیق (بایت به بایت) مشاهده کنید.



• جمع‌بندی مهندسی

کارت حافظه RAM 2MB زیمنس با کد فنی 6ES7952‑1AL00‑0AA0، یک ابزار استراتژیک برای پروژه‌های سنگین اتوماسیون است. این کارت با ارائه سرعت بی‌نظیر در ویرایش برنامه و فضای کافی برای بلوک‌های حجیم، دست مهندس طراح را در پیاده‌سازی پیچیده‌ترین سناریوها باز می‌گذارد. با این حال، استفاده از آن به مثابه پذیرش مسئولیت نگهداری از سیستم باتری رک است. برای پروژه‌هایی که مدام در حال تکامل هستند یا نیاز به دیتالاگینگ داخلی دارند، این کارت یک انتخاب بی‌نقص و مهندسی‌شده است.
