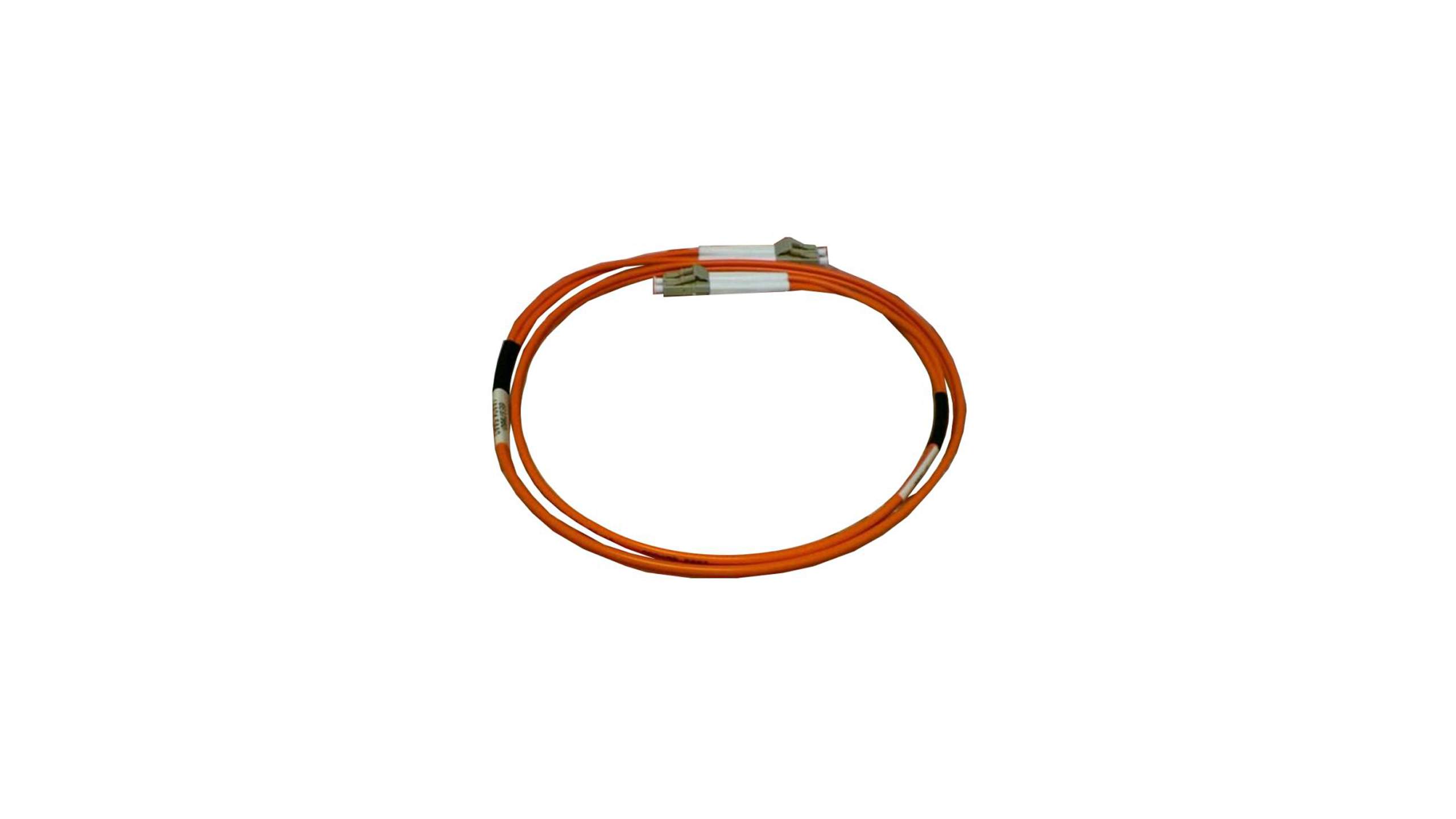

معرفی و بررسی فنی کابل فیبر نوری زیمنس مدل Patch cable FOC 2 m با کد فنی 6ES7960-1AA04-5BA0

پچ کابل ۲ متری FOC برای سینک‌ ماژول‌ها



کابل فیبر نوری زیمنس Patch Cable FOC 2 m (6ES7960‑1AA04‑5BA0)؛ لینک نوری پایدار برای همگام‌سازی S7‑400H

نام محصول: Siemens Patch Cable FOC 2 m

کد فنی: 6ES7960‑1AA04‑5BA0

خانواده: SIMATIC S7‑400H Infrastructure

نوع کابل: Fiber Optic Patch Cable (FOC)

طول: ۲ متر

کاربرد: اتصال ماژول‌های Synchronization در سیستم‌های Redundant S7‑400H

در معماری‌های High Availability، جزئیاتی که معمولاً ساده به نظر می‌رسند، در عمل تعیین‌کننده قابلیت اطمینان سیستم هستند. کابل فیبر نوری Patch Cable FOC 2 m با کد 6ES7960‑1AA04‑5BA0 دقیقاً یکی از همین اجزاست: یک لینک نوری کوتاه اما حیاتی که داده‌های همگام‌سازی بین دو CPU در سیستم S7‑400H را منتقل می‌کند.

در سیستم‌های Redundant، اگر ارتباط Sync دچار اختلال شود، CPUها ممکن است از حالت همگام خارج شوند و سیستم به وضعیت Fault برود. بنابراین کیفیت، نوع فیبر، کانکتورها، شعاع خمش و حتی مدیریت کابل در رک، همگی بر عملکرد کلی سیستم اثر مستقیم دارند.

در ادامه، این کابل را از منظر فناوری فیبر نوری، نقش آن در معماری Redundancy، ملاحظات نصب، تفاوت با نسخه ۱ متری و سناریوهای کاربردی صنعتی به‌صورت عمیق بررسی می‌کنیم.



• جایگاه کابل FOC در سیستم Redundant سیستم S7‑400H

سیستم SIMATIC S7‑400H بر پایه مفهوم Dual CPU Fault‑Tolerant طراحی شده است. دو CPU:

• به صورت موازی برنامه را اجرا می‌کنند
• داده‌های یکسانی نگهداری می‌کنند
• وضعیت فرآیند را همزمان پردازش می‌کنند

برای حفظ این همگامی، از Synchronization Module V6 استفاده می‌شود. این ماژول‌ها از طریق یک لینک نوری اختصاصی به هم متصل می‌شوند. کابل 6ES7960‑1AA04‑5BA0 دقیقاً همین لینک فیزیکی را ایجاد می‌کند.

نقش این کابل در چرخه همگام‌سازی

داده‌هایی که از طریق این کابل منتقل می‌شوند شامل:

• وضعیت سیکل CPU
• محتویات Data Blockهای حیاتی
• Context اجرای برنامه
• پیام‌های Fault و Diagnostic

این انتقال باید:

• با تأخیر بسیار کم انجام شود
• بدون خطای بیت باشد
• در برابر نویز کاملاً ایمن باشد

کابل FOC بستر تحقق این الزامات است.



• چرا فیبر نوری در لینک Sync استفاده می‌شود؟

در نگاه اول، فاصله ۲ متر بسیار کوتاه است و شاید استفاده از کابل مسی منطقی به نظر برسد. اما در محیط‌های صنعتی، فیبر نوری مزایای حیاتی دارد.

ایمنی در برابر نویز الکترومغناطیسی (EMI Immunity)

در تابلوهای صنعتی معمولاً تجهیزات زیر وجود دارند:

• درایوهای VFD
• کنتاکتورها
• منابع تغذیه سوئیچینگ
• موتورهای سه‌فاز

این تجهیزات میدان‌های الکترومغناطیسی قوی تولید می‌کنند. فیبر نوری چون انتقال داده را به صورت نور انجام می‌دهد، تحت تأثیر EMI قرار نمی‌گیرد.

ایزولاسیون کامل الکتریکی

در سیستم‌های Redundant، ایجاد Ground Loop می‌تواند خطرناک باشد. فیبر نوری:

• هیچ مسیر جریان الکتریکی ایجاد نمی‌کند
• ایزولاسیون کامل بین CPUها فراهم می‌کند
• از انتقال Surge جلوگیری می‌کند

این موضوع در تابلوهای با ولتاژهای بالا اهمیت ویژه‌ای دارد.

پایداری در انتقال داده بلادرنگ

در سیستم‌های H، همگام‌سازی باید در حد میلی‌ثانیه انجام شود. فیبر نوری:

• پهنای باند بالا
• افت سیگنال بسیار کم
• ثبات سیگنال در طول زمان

را تضمین می‌کند.



• مشخصات فنی کابل 6ES7960‑1AA04‑5BA0

این کابل برای کار در محیط صنعتی طراحی شده و با Sync Moduleهای سری V6 کاملاً سازگار است.

ویژگی‌های کلیدی

• کابل فیبر نوری صنعتی (Industrial Grade FOC)
• طول دقیق ۲ متر
• کانکتورهای سازگار با Synchronization Module
• مناسب برای نصب در رک‌های S7‑400H
• مقاومت مکانیکی بالا
• تأخیر انتقال بسیار کم
• عملکرد پایدار در محیط‌های نویزی

این کابل بخشی از زیرساخت رسمی زیمنس برای سیستم‌های H است و استفاده از نمونه‌های غیر استاندارد توصیه نمی‌شود.



• تفاوت نسخه ۲ متری با نسخه ۱ متری

زیمنس دو نسخه کوتاه از Patch Cable FOC ارائه می‌دهد:

چه زمانی از ۲ متر استفاده می‌شود؟

• وقتی CPUها در رک‌های مجاور نصب شده‌اند
• زمانی که مسیر کابل در تابلو پیچیده‌تر است
• در شرایطی که نیاز به مدیریت کابل با شعاع خمش استاندارد وجود دارد

در بسیاری از طراحی‌ها، استفاده از کابل ۲ متری باعث می‌شود کابل بدون کشش نصب شود و مدیریت بهتری در رک داشته باشد.



• نکات مهندسی در نصب کابل FOC 2 m

در سیستم‌های High Availability، حتی یک اشتباه کوچک در نصب کابل می‌تواند باعث خطای Sync شود.

رعایت شعاع خمش (Bend Radius)

فیبر نوری به خم شدن حساس است. اگر شعاع خمش کمتر از حد مجاز باشد:

• افت سیگنال ایجاد می‌شود
• خطای ارتباطی افزایش می‌یابد
• امکان قطع لینک وجود دارد

همیشه باید حداقل شعاع توصیه‌شده توسط سازنده رعایت شود.



تمیزی کانکتورها

کانکتورهای فیبر باید:

• بدون گردوغبار باشند
• قبل از اتصال بررسی شوند
• در زمان عدم استفاده درپوش داشته باشند

آلودگی می‌تواند باعث افزایش Loss شود.



مدیریت کابل در رک

کابل باید:

• بدون کشش نصب شود
• از لبه‌های تیز دور باشد
• در مسیرهای مجزا از کابل قدرت قرار گیرد

این موارد عمر مفید کابل را افزایش می‌دهد.



• ارتباط کابل با مکانیزم Hot Standby

در سیستم S7‑400H، حالت Hot Standby به این معناست که:

• هر دو CPU برنامه را اجرا می‌کنند
• یکی Active و دیگری Standby است
• در صورت خرابی CPU فعال، CPU دوم فوراً جایگزین می‌شود

کابل FOC 2 m داده‌های همگام‌سازی را منتقل می‌کند تا CPU دوم همیشه نسخه‌ای به‌روز از داده‌ها داشته باشد.

اگر این لینک دچار مشکل شود:

• سیستم ممکن است از حالت Redundant خارج شود
• پیام Diagnostic ایجاد شود
• در موارد شدید، فرآیند متوقف شود

بنابراین این کابل مستقیماً با قابلیت Bumpless Switchover مرتبط است.



• کاربرد در صنایع حیاتی

• نیروگاه‌ها

در سیستم کنترل توربین، تأخیر یا قطع ارتباط Sync می‌تواند باعث Trip ناخواسته شود. کابل FOC بخشی از تضمین پایداری سیستم است.

• پالایشگاه‌ها

در واحدهای Continuous مانند Distillation، قطع کنترل حتی برای چند ثانیه خسارت‌بار است. زیرساخت Sync با کابل نوری پایدار، ریسک را کاهش می‌دهد.

• صنایع فولاد و سیمان

در خطوط تولید پیوسته، سیستم‌های Redundant رایج هستند و کابل Sync نقش حیاتی دارد.



• بررسی قابلیت اطمینان (Reliability Perspective)

از دیدگاه مهندسی قابلیت اطمینان:

• کابل Sync بخشی از مسیر حیاتی (Critical Path) است
• کیفیت آن بر MTBF سیستم اثر دارد
• نصب صحیح آن بر MTTR تأثیرگذار است

در پروژه‌های بزرگ، معمولاً مسیرهای Sync به‌صورت دقیق در نقشه‌های Loop Diagram و Rack Layout مستندسازی می‌شوند.



• سوالات متداول (FAQ)

• کابل 6ES7960‑1AA04‑5BA0 دقیقاً چه کاربردی دارد؟

این کابل برای اتصال Synchronization Moduleها در سیستم‌های SIMATIC S7‑400H استفاده می‌شود و داده‌های همگام‌سازی CPUهای Redundant را منتقل می‌کند.

• آیا می‌توان از کابل فیبر معمولی استفاده کرد؟

توصیه می‌شود از کابل‌های رسمی زیمنس استفاده شود تا سازگاری کامل با ماژول‌ها تضمین شود.

• تفاوت نسخه ۱ متری و ۲ متری چیست؟

تنها تفاوت در طول کابل است. نسخه ۲ متری برای مسیرهای کمی طولانی‌تر یا رک‌های مجاور مناسب‌تر است.

• اگر کابل Sync قطع شود چه اتفاقی می‌افتد؟

سیستم ممکن است از حالت Redundant خارج شود و هشدار Diagnostic صادر شود.

• آیا این کابل در PCS 7 نیز استفاده می‌شود؟

بله، در سیستم‌های PCS 7 AS 410H که مبتنی بر S7‑400H هستند نیز کاربرد دارد.



• جمع‌بندی مهندسی

کابل فیبر نوری Patch Cable FOC 2 m با کد 6ES7960‑1AA04‑5BA0 یک جزء کوچک اما استراتژیک در معماری High Availability سیستم‌های SIMATIC S7‑400H است. این کابل بستر انتقال داده‌های همگام‌سازی بین Synchronization Moduleها را فراهم می‌کند و نقش مستقیم در حفظ عملکرد Hot Standby دارد.

استفاده از فیبر نوری صنعتی، ایزولاسیون کامل الکتریکی، مصونیت در برابر نویز و پایداری در انتقال بلادرنگ، این کابل را به گزینه‌ای ایده‌آل برای محیط‌های صنعتی سنگین تبدیل کرده است. در طراحی سیستم‌های Redundant، توجه به کیفیت و نصب صحیح این کابل، تضمین‌کننده پایداری کل سیستم کنترل خواهد بود.
