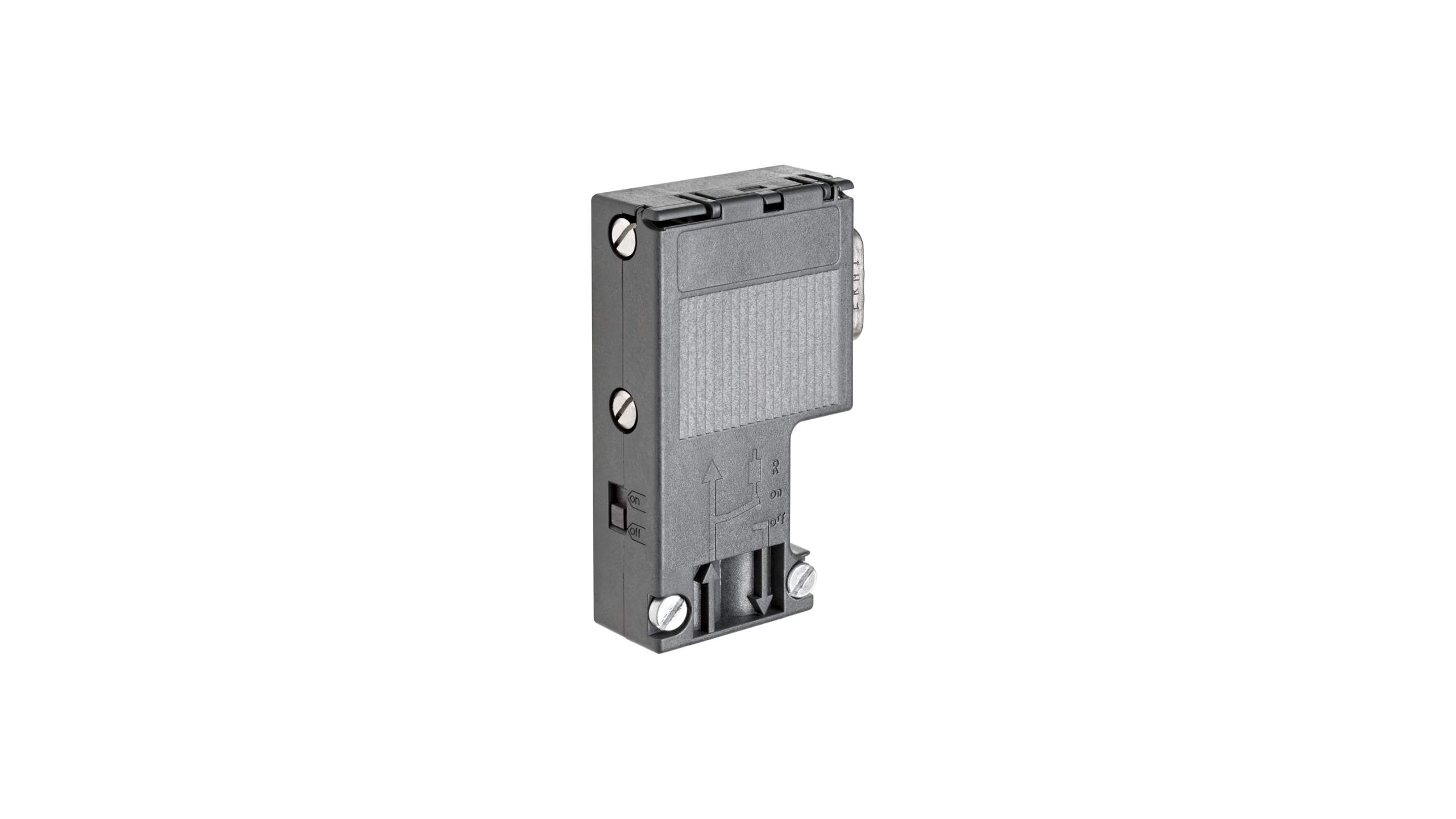

معرفی و بررسی فنی کانکتور پروفی‌باس زیمنس با کد فنی 6ES7972-0BA12-0XA0

SIMATIC DP، کانکتور  پروفی‌باس با سرعت ۱۲ مگابیت بر ثانیه ۹۰ درجه، دارای عملکرد ایزوله، بدون سوکت PG



مهندسی کانکتور پروفی‌باس زیمنس 90 درجه (6ES7972-0BA12-0XA0)؛ حلقه حیاتی ارتباطات صنعتی PROFIBUS

نام محصول: Siemens SIMATIC DP PROFIBUS Connector

کد فنی: 6ES7972-0BA12-0XA0

نوع: کانکتور PROFIBUS DP با زاویه ۹۰ درجه

حداکثر سرعت ارتباط: 12 Mbit/s

ویژگی خاص: طراحی ایزوله، بدون سوکت PG

کاربرد: اتصال فیزیکی تجهیزات اتوماسیون صنعتی به شبکه PROFIBUS در سیستم‌های SIMATIC

در معماری شبکه‌های صنعتی، بسیاری از مشکلات ارتباطی که در نگاه اول به نرم‌افزار یا تنظیمات شبکه نسبت داده می‌شوند، در واقع ریشه در لایه فیزیکی دارند. یکی از حیاتی‌ترین قطعات این لایه، کانکتور PROFIBUS است؛ قطعه‌ای کوچک اما بسیار تعیین‌کننده که کیفیت انتقال داده در یک شبکه صنعتی را تضمین می‌کند.

کانکتور Siemens PROFIBUS Connector با کد فنی 6ES7972-0BA12-0XA0 یکی از رایج‌ترین و استانداردترین رابط‌های اتصال در شبکه‌های PROFIBUS DP است. این کانکتور با طراحی ۹۰ درجه، قابلیت پشتیبانی از سرعت تا ۱۲ مگابیت بر ثانیه و ساختار ایزوله صنعتی، برای استفاده در رک‌های PLC، ماژول‌های I/O توزیع‌شده و درایوهای صنعتی طراحی شده است.

در این تحلیل مهندسی، به بررسی ساختار فیزیکی، اصول عملکرد الکترونیکی، الزامات نصب و نکات حرفه‌ای استفاده از این کانکتور در شبکه‌های PROFIBUS خواهیم پرداخت.



• معماری ارتباط PROFIBUS و نقش کانکتور در لایه فیزیکی

جایگاه کانکتور در مدل ارتباطی PROFIBUS

شبکه PROFIBUS بر اساس استاندارد RS-485 در لایه فیزیکی کار می‌کند. این استاندارد از انتقال داده به صورت Differential Signaling استفاده می‌کند، یعنی داده‌ها به صورت اختلاف ولتاژ بین دو سیم منتقل می‌شوند.

در این معماری، کانکتور PROFIBUS وظایف مهمی را بر عهده دارد:

• ایجاد اتصال الکتریکی پایدار بین کابل شبکه و دستگاه
• حفظ امپدانس خط انتقال
• جلوگیری از بازتاب سیگنال (Signal Reflection)
• فراهم کردن امکان فعال یا غیرفعال کردن ترمینیشن شبکه

اگر این اتصال به درستی انجام نشود، حتی در شبکه‌های کوچک نیز مشکلاتی مانند Packet Loss، Bus Fault و Communication Timeout رخ می‌دهد.



• طراحی مکانیکی 90 درجه؛ چرا این زاویه اهمیت دارد؟

بهینه‌سازی فضای نصب در رک‌های PLC

در بسیاری از تابلوهای صنعتی، تجهیزات اتوماسیون در فضای بسیار محدود نصب می‌شوند. طراحی زاویه ۹۰ درجه در کانکتور 6ES7972-0BA12-0XA0 باعث می‌شود کابل شبکه به صورت افقی خارج شود و فشار مکانیکی به پورت PROFIBUS وارد نشود.

مزایای این طراحی:

• کاهش تنش مکانیکی روی پورت DB9
• جلوگیری از شکستگی کانکتور در لرزش‌های صنعتی
• مدیریت بهتر کابل‌ها داخل تابلو
• امکان نصب در رک‌های با تراکم بالا

در محیط‌هایی مانند کارخانه‌های فولاد، خطوط مونتاژ خودرو و صنایع پتروشیمی که لرزش مکانیکی شدید وجود دارد، این طراحی نقش مهمی در افزایش طول عمر شبکه ایفا می‌کند.



• تحلیل ساختار داخلی کانکتور PROFIBUS

مدار تطبیق امپدانس (Impedance Matching)

یکی از مهم‌ترین بخش‌های داخلی این کانکتور، مدار تطبیق امپدانس است. شبکه PROFIBUS باید دارای امپدانس مشخص 150 اهم باشد. اگر امپدانس در نقاط اتصال به درستی تنظیم نشود، سیگنال‌ها در مسیر بازتاب پیدا می‌کنند.

در داخل کانکتور 6ES7972-0BA12-0XA0 مقاومت‌های دقیق برای این منظور تعبیه شده‌اند.

این ساختار شامل:

• مقاومت Pull-up
• مقاومت Pull-down
• مقاومت خطی بین زوج سیگنال

این مجموعه مقاومت‌ها در انتهای شبکه فعال می‌شوند و نقش Termination را ایفا می‌کنند.



مکانیزم سوئیچ ترمینیشن

روی بدنه این کانکتور یک کلید Termination قرار دارد که به مهندس اجازه می‌دهد مقاومت انتهایی شبکه را فعال یا غیرفعال کند.

قانون طلایی در شبکه PROFIBUS:

• تنها اولین و آخرین نود شبکه باید Termination فعال داشته باشند.

اگر تعداد ترمینیشن‌ها اشتباه باشد، مشکلات زیر رخ می‌دهد:

• افت سیگنال
• نویز شدید
• قطع و وصل شدن ارتباط

به همین دلیل کنترل این سوئیچ در هنگام نصب شبکه اهمیت بسیار بالایی دارد.



• عملکرد ایزوله (Isolated Design)؛ سپر دفاعی در برابر نویز صنعتی

یکی از ویژگی‌های مهم این کانکتور، طراحی ایزوله آن است. در محیط‌های صنعتی، تجهیزات قدرت مانند درایوها، اینورترها و موتورهای بزرگ می‌توانند نویز الکترومغناطیسی شدیدی تولید کنند.

این نویزها می‌توانند باعث موارد زیر شوند:

• اختلال در انتقال داده
• ایجاد خطاهای CRC
• قطع ارتباط در شبکه PROFIBUS

کانکتور 6ES7972-0BA12-0XA0 با استفاده از طراحی ایزوله، این نویزها را تا حد زیادی مهار می‌کند.

مزایای این طراحی:

• افزایش پایداری شبکه
• کاهش حساسیت به EMI
• جلوگیری از انتقال نویز زمین



• پشتیبانی از سرعت 12 مگابیت بر ثانیه

شبکه PROFIBUS DP در نسخه‌های جدید می‌تواند تا سرعت 12 Mbps کار کند.

اما رسیدن به این سرعت در عمل نیازمند رعایت چند اصل مهندسی است:

• استفاده از کابل استاندارد PROFIBUS
• طول مناسب سگمنت شبکه
• کیفیت بالای کانکتورها

کانکتور 6ES7972-0BA12-0XA0 به طور کامل برای این سرعت طراحی شده است.

ویژگی‌های کلیدی:

• مسیرهای کوتاه سیگنال در PCB داخلی
• شیلدینگ فلزی
• اتصال دقیق شیلد کابل به بدنه

این موارد باعث می‌شوند که سیگنال حتی در سرعت‌های بالا دچار اعوجاج نشود.



• عدم وجود سوکت PG؛ مزایا و محدودیت‌ها

برخی از کانکتورهای PROFIBUS دارای سوکت PG هستند که امکان اتصال لپ‌تاپ یا دستگاه برنامه‌ریزی را بدون قطع شبکه فراهم می‌کنند.

اما در مدل 0BA12 این سوکت وجود ندارد.

مزایای این طراحی:

• ابعاد کوچک‌تر
• قیمت کمتر
• کاهش احتمال ایجاد نویز اضافی

محدودیت:

برای اتصال لپ‌تاپ باید کابل شبکه جدا شود یا از نود دیگری استفاده شود.

به همین دلیل این مدل بیشتر در گره‌های میانی شبکه استفاده می‌شود، نه در نودهای اصلی مهندسی.



• نکات حیاتی در نصب و راه‌اندازی

• روش صحیح اتصال کابل PROFIBUS

برای نصب صحیح کابل در این کانکتور باید مراحل زیر رعایت شود:

• برش دقیق روکش کابل
• اتصال صحیح زوج سیم A و B
• اتصال کامل شیلد کابل به بدنه فلزی

هرگونه اتصال ناقص شیلد می‌تواند باعث افزایش نویز در شبکه شود.



• طول مجاز شبکه در سرعت‌های مختلف

در PROFIBUS، طول مجاز کابل به سرعت شبکه وابسته است.

به عنوان مثال:

• 12 Mbps → حداکثر 100 متر
• 1.5 Mbps → حدود 200 متر
• 187.5 kbps → تا 1000 متر

استفاده از کانکتور استاندارد زیمنس کمک می‌کند کیفیت سیگنال در این طول‌ها حفظ شود.



• سناریوهای کاربردی در صنایع

این کانکتور در طیف وسیعی از سیستم‌های صنعتی استفاده می‌شود:

• شبکه‌های PLC در خطوط تولید

در خطوط تولید خودرو، PLCهای S7-300 و S7-400 معمولاً از طریق PROFIBUS با ماژول‌های ET200 ارتباط دارند.

کانکتور 0BA12 به عنوان رابط استاندارد بین این تجهیزات عمل می‌کند.



• سیستم‌های درایو صنعتی

در بسیاری از درایوهای زیمنس مانند SINAMICS و MICROMASTER ارتباط با PLC از طریق PROFIBUS انجام می‌شود.

این کانکتور برای اتصال سریع و مطمئن این تجهیزات استفاده می‌شود.



• سیستم‌های کنترل توزیع‌شده (DCS)

در سیستم‌های بزرگ PCS 7 که صدها نود شبکه وجود دارد، استفاده از کانکتورهای استاندارد زیمنس برای حفظ پایداری شبکه ضروری است.



• سوالات متداول (FAQ)

• آیا این کانکتور برای سرعت‌های پایین‌تر نیز قابل استفاده است؟

بله. این کانکتور از تمام سرعت‌های استاندارد PROFIBUS پشتیبانی می‌کند، از 9.6 kbps تا 12 Mbps.

• تفاوت مدل 0BA12 با مدل دارای PG چیست؟

مدل‌های دارای PG دارای یک پورت اضافی برای اتصال لپ‌تاپ هستند. مدل 0BA12 این پورت را ندارد و طراحی ساده‌تری دارد.

• آیا امکان استفاده از کابل معمولی به جای کابل PROFIBUS وجود دارد؟

خیر. کابل PROFIBUS دارای امپدانس و شیلد خاصی است. استفاده از کابل غیر استاندارد باعث اختلال در ارتباط می‌شود.

• آیا می‌توان کابل را بدون قطع برق متصل کرد؟

در اکثر موارد بله، اما توصیه مهندسی این است که هنگام تغییر کابل، شبکه در حالت ایمن قرار گیرد تا از ایجاد خطا جلوگیری شود.



• جمع‌بندی مهندسی

کانکتور PROFIBUS زیمنس با کد فنی 6ES7972-0BA12-0XA0 یکی از اجزای کلیدی در زیرساخت شبکه‌های صنعتی است. این قطعه با طراحی ۹۰ درجه، پشتیبانی از سرعت ۱۲ مگابیت بر ثانیه، مدار تطبیق امپدانس دقیق و ساختار ایزوله، اتصال مطمئن بین تجهیزات اتوماسیون را تضمین می‌کند.

در پروژه‌های صنعتی، کیفیت لایه فیزیکی شبکه اغلب تعیین‌کننده پایداری کل سیستم است. انتخاب کانکتور مناسب مانند این مدل از زیمنس می‌تواند از بسیاری از مشکلات ارتباطی جلوگیری کرده و عملکرد شبکه PROFIBUS را در بالاترین سطح نگه دارد.
