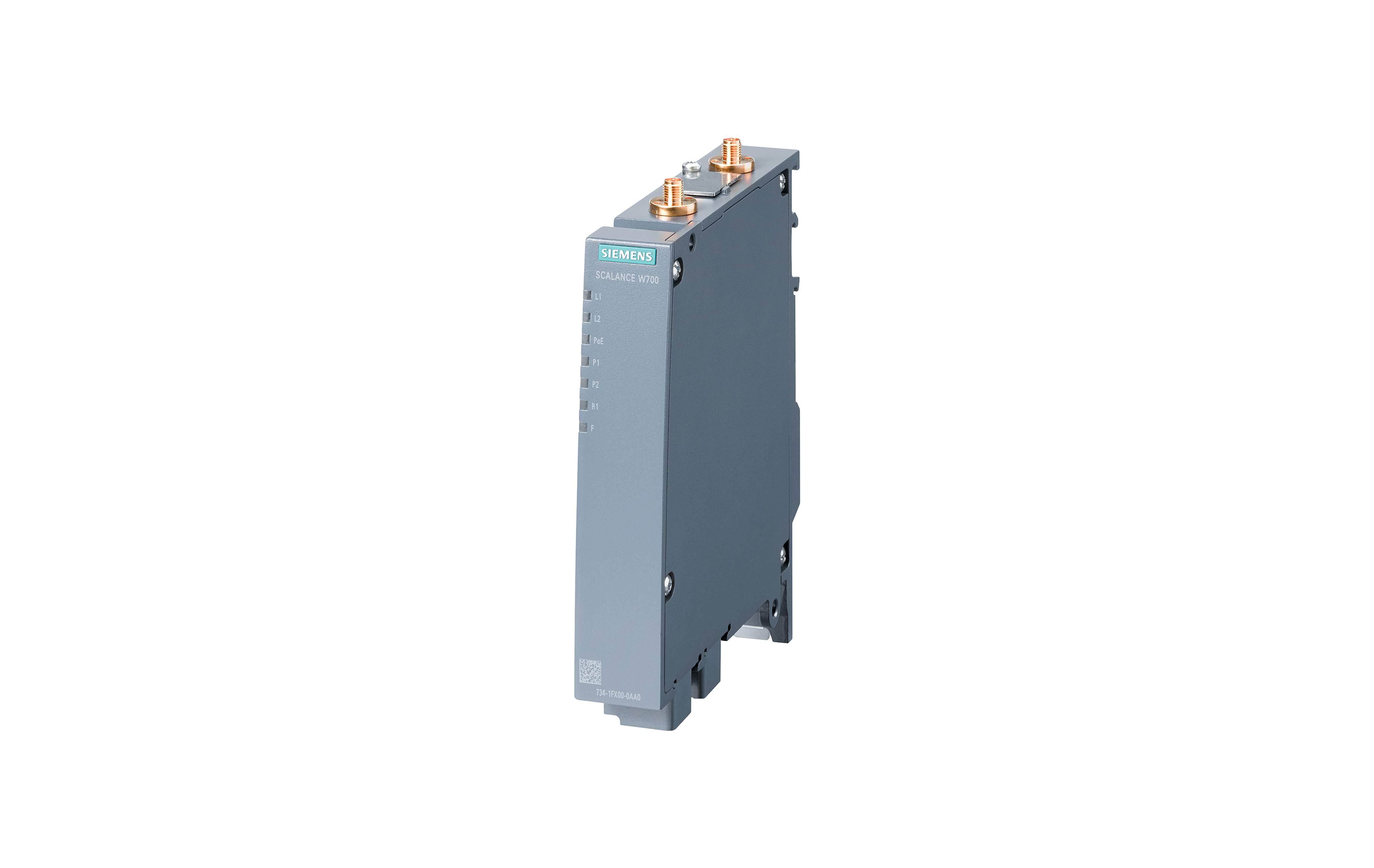

معرفی و بررسی فنی اسکالانس زیمنس SCALANCE W734-1 با کد فنی 6GK5734-1FX00-0AB0

IWLAN client

اسکالانس W734-1 RJ45

۲ پورت آنتن R-SMA

پشتیبانی از iFeatures به وسیله KEY-PLUG

IEEE 802.11a/b/g/h/n

2.4/5GHz

gross data rate 300 Mbit/s

۲ پورت RJ45 با سرعت ۱۰۰ مگابیت بر ثانیه

سوئیچ ۲ پورت پیشرفته PoE

redundant 24 V DC

joint block

IP30

دمای کارکرد ۲۰- تا ۶۰ درجه سانتی‌گراد

plug slot WPA2/802.11i/e

observe national approvals! CERT ID: MSN-W1-RJ-E2, FCC ID: LYHMSN1V1, scope of delivery: manuals on CD-ROM, German/English, 1x joint block; only for operation in the USA



بررسی فنی کلاینت صنعتی زیمنس SCALANCE W734-1 RJ45 با کد فنی 6GK5734-1FX00-0AB0

در بازارهای جهانی و صنایعی که ماشین‌آلات ساخت اروپا به آمریکای شمالی صادر می‌شوند، بزرگ‌ترین چالش مهندسان مخابرات و اتوماسیون، عدم همخوانی استانداردهای فرکانسی است. کلاینت بی‌سیم صنعتی (IWLAN Client) زیمنس مدل SCALANCE W734-1 با کد فنی 6GK5734-1FX00-0AB0 دقیقاً برای پاسخ به این نیاز و تطابق ۱۰۰ درصدی با قوانین سخت‌گیرانه ایالات متحده آمریکا طراحی شده است.

این تجهیز با شناسه ثبت‌شده FCC ID: LYHMSN1V1 و تاییدیه CERT ID: MSN-W1-RJ-E2، نسخه‌ای بهینه‌سازی شده از نظر توان خروجی رادیویی و تخصیص کانال‌ها در باندهای فرکانسی ۲.۴ و ۵ گیگاهرتز است. در این تحلیل فنی عمیق، لایه‌های سخت‌افزاری، پروتکل‌های امنیتی، تفاوت‌های فرکانسی ویژه ایالات متحده و سناریوهای کاربردی این کلاینت را کالبدشکافی خواهیم کرد.



• تفاوت ساختاری پسوند 0AB0 با سایر نسخه‌ها و الزامات FCC

تفاوت اصلی کلاینت 6GK5734-1FX00-0AB0 با نسخه‌های اروپایی یا جهانی (مانند 0AA0)، در سخت‌افزار پایه یا معماری لایه ۲ نیست، بلکه در رام سیستم‌عامل (Firmware Region Lock) و تنظیمات فرستنده رادیویی (Transmitter Profiles) است.

انطباق با قوانین FCC (Federal Communications Commission)

• محدودیت‌های فرکانسی باند 5GHz: در ایالات متحده، استفاده از باندهای فرکانسی خاص نظیر UNII-1، UNII-2 و UNII-3 تحت قوانین سخت‌گیرانه‌ای قرار دارد. فرستنده رادیویی این ماژول به گونه‌ای کالیبره شده است که از تداخل با رادارهای هواشناسی ملی و سامانه‌های ناوبری فدرال (با استفاده از مکانیزم DFS بهینه‌شده برای استاندارد آمریکا) جلوگیری کند.
• توان خروجی رادیویی (Transmit Power Limit): حداکثر توان تابشی (EIRP) مجاز در این ماژول متناسب با استانداردهای بخش ۱۵ قوانین FCC تنظیم شده است تا از ایجاد نویزهای ناخواسته بر روی سلول‌های مجاور در یک کارخانه صنعتی جلوگیری شود.
• گواهی FCC ID: LYHMSN1V1: درج این کد روی پلاک مشخصات دستگاه به این معنی است که کلاینت اجازه قانونی برای نصب، راه‌اندازی و بهره‌برداری در تمام قلمروهای صنعتی ایالات متحده آمریکا را داراست.



• مشخصات رادیویی و تکنولوژی انتقال باند دوگانه (Dual-Band)

کلاینت صنعتی W734-1 با بهره‌گیری از استانداردهای رادیویی مدرن، ثبات انتقال داده‌ها را در محیط‌های خشن صنعتی تضمین می‌کند.

• استانداردهای IEEE 802.11a/b/g/h/n

• پشتیبانی از استاندارد 802.11n: این استاندارد با استفاده از تکنولوژی MIMO (Multiple-Input Multiple-Output) و به کارگیری دو آنتن، از بازتاب‌های فرکانسی در محیط‌های پر از موانع فلزی (مانند سالن‌های تولید و انبارها) به عنوان یک مزیت برای بهبود قدرت سیگنال استفاده می‌کند.
• سرعت اسمی 300 Mbit/s (Gross Data Rate): پهنای باند فیزیکی مناسب برای انتقال روان داده‌های کنترلی بلادرنگ (Real-time Control Data)، تصاویر مانیتورینگ دوربین‌های نصب شده روی متحرک‌ها و اطلاعات عیب‌یابی.
• عملکرد دو بانده (2.4GHz / 5GHz): امکان سوئیچ و پیکربندی در باند خلوت‌تر ۵ گیگاهرتز جهت فرار از تداخل شدید ایجاد شده توسط دستگاه‌های عمومی و وای‌فای اداری در باند ۲.۴ گیگاهرتز.



• درگاه‌های آنتن خارجی R-SMA

دستگاه مجهز به ۲ پورت آنتن R-SMA است. این درگاه‌ها به مهندسان اجازه می‌دهند تا بر اساس هندسه فیزیکی حرکت تجهیز متحرک، آنتن‌های مناسب را انتخاب کنند:

• استفاده از آنتن‌های زوایه‌دار جهت نصب بر روی بدنه ماشین‌آلات متحرک.
• استفاده از آنتن‌های خارجی با کابل‌های کواکسیال Low-Loss جهت خارج کردن آنتن از داخل تابلوهای فلزی ضخیم.



• سوئیچ دو پورت داخلی و ساختار تغذیه صنعتی PoE

طراحی فیزیکی این کلاینت به گونه‌ای است که نیاز به تجهیزات جانبی را در نقاط متحرک به حداقل می‌رساند.



• اترنت و سوئیچینگ لایه ۲

• دو پورت RJ45 با سرعت 100 Mbps: این تجهیز دارای یک سوئیچ داخلی دو پورت است. در محیط‌های متحرک مانند AGV، شما می‌توانید هم‌زمان پردازنده اصلی (مثلاً CPU 1214C) و پانل نمایشگر (HMI) را بدون نیاز به سوئیچ شبکه اضافی به کلاینت متصل کرده و از طریق لینک بی‌سیم با شبکه اصلی مرتبط سازید.
• پشتیبانی از PoE (Power over Ethernet): کلاینت W734-1 قادر است توان مصرفی خود را از طریق همان کابل شبکه اترنت دریافت کند. این امر نیاز به سیم‌کشی تغذیه مجزا را حذف کرده و خرابی‌های ناشی از قطعی سیم در اثر لرزش مداوم را به شدت کاهش می‌دهد.



• سیستم تغذیه Redundant و فیش Joint Block

• ورودی تغذیه هم‌پوشان (Redundant 24 V DC): در صورت عدم استفاده از PoE، می‌توان دستگاه را به دو منبع تغذیه مستقل ۲۴ ولت متصل کرد تا در صورت خرابی مسیر اول، دستگاه بدون وقفه به کار خود ادامه دهد.
• اتصال مکانیکی با Joint Block: ترمینال تغذیه از نوع Joint Block (شامل پیچ‌های محکم شونده) است که از قطع اتصال کابل‌های برق در اثر ضربه یا لرزش‌های صنعتی شدید (Vibrations) جلوگیری می‌کند.



• امنیت سایبری و ارتقای عملکرد با فناوری iFeatures

کلاینت‌های صنعتی زیمنس مجهز به لایه‌های حفاظتی پیشرفته‌ای هستند تا مانع از نفوذ یا ایجاد اختلال در شبکه‌های حساس تولید شوند.

• پروتکل‌های امنیتی WPA2/802.11i/e

رمزنگاری سخت‌افزاری پیشرفته بر پایه استاندارد 802.11i و رمزگذاری AES مانع از شنود یا تزریق پکت‌های مخرب در شبکه وایرلس می‌شود. همچنین استاندارد 802.11e (QoS) تضمین می‌کند که فریم‌های کنترلی اولویت‌دار (مانند سیگنال‌های توقف اضطراری بی‌سیم) در صف ارسال رادیویی جلوتر از بقیه قرار گیرند.



• اسلات Plug و قابلیت‌های KEY-PLUG

دستگاه دارای یک اسلات کارت حافظه جانبی است که دو وظیفه کلیدی را انجام می‌دهد:

• فعال‌سازی iFeatures با KEY-PLUG: با نصب کی‌پلاگ، ویژگی‌های نرم‌افزاری اختصاصی زیمنس فعال می‌شود. مهم‌ترین آن‌ها Industrial Roaming سریع است. این قابلیت به کلاینت متحرک اجازه می‌دهد در زمان جابجایی بین اکسس‌پوینت‌های مختلف در سالن تولید، در کمتر از چند میلی‌ثانیه لینک جدید را برقرار کند؛ بدون اینکه سیگنال‌های کنترلی منقطع شده و سیستم دچار خطای تایم‌اوت (Time-out) شود.
• کارت کمکی C-PLUG: ذخیره مداوم پیکربندی دستگاه. در صورت خرابی سخت‌افزاری کلاینت، تکنسین بدون نیاز به لپ‌تاپ و نرم‌افزار، تنها با جابجا کردن کارت C-PLUG به دستگاه جایگزین، آن را با تنظیمات قبلی راه‌اندازی می‌کند.



• سناریوهای کاربردی ویژه در کارخانجات صنعتی آمریکا

با توجه به تاییدیه FCC، این کلاینت به طور گسترده در صنایع مستقر در ایالات متحده به کار گرفته می‌شود:

• سیستم‌های انتقال قطعات خطوط خودروسازی (EMS / Monorail Systems): در این سیستم‌ها، کالسکه حمل بار متحرک به صورت مداوم در طول ریل حرکت می‌کند. کلاینت W734-1 نصب شده روی هر کالسکه، ارتباط پایدار با PLC مرکزی را برقرار نگه می‌دارد.
• وسایل نقلیه هدایت‌پذیر خودکار (AGVs): کلاینت به عنوان بخش مرکزی ارتباطی AGV کار می‌کند و دستورات ناوبری و موقعیت‌یابی را از سرور مرکزی دریافت و اطلاعات حسگرها را ارسال می‌کند.
• جرثقیل‌های حمل مواد در بندرهای تجاری: برای انتقال موقعیت و دیتای سنسورهای وزن جرثقیل‌های دروازه‌ای به اتاق کنترل.



سوالات متداول (FAQ)

• چرا باید حتماً نسخه 0AB0 را برای پروژه‌های آمریکا خریداری کنیم؟

به دلیل قوانین سخت‌گیرانه FCC. دستگاه‌های بی‌سیم بدون گواهی ثبت‌شده رسمی در ایالات متحده اجازه راه‌اندازی ندارند و فرکانس‌های کاری مدل جهانی با کانال‌های قانونی آمریکا همخوانی کامل ندارد.

• اقلام موجود در جعبه (Scope of Delivery) این کد فنی چیست؟

شامل خود ماژول کلاینت SCALANCE W734-1، دیسک CD-ROM حاوی دفترچه‌های راهنما به زبان‌های انگلیسی و آلمانی، و یک عدد فیش ترمینال تغذیه (Joint Block) مخصوص است.

• آیا این کلاینت از پروتکل‌های ایمنی بی‌سیم (Wireless Safety) پشتیبانی می‌کند؟

بله، در صورت فعال‌سازی iFeatures و استفاده از تجهیزات ایمنی زیمنس (مانند CPUهای سری F)، این کلاینت توانایی انتقال سیگنال‌های ایمنی مبتنی بر استاندارد PROFIsafe over WLAN را دارا می‌باشد.

• درجه حفاظت IP30 چه نوع حفاظتی را برای کلاینت ارائه می‌دهد؟

این استاندارد مقاومت دستگاه را در برابر ورود ذرات جامد با قطر بیشتر از ۲.۵ میلی‌متر تضمین می‌کند، اما در برابر آب مقاوم نیست. برای فضاهای بیرونی یا مرطوب، این تجهیز باید داخل تابلو برق با کلاس حفاظتی مناسب (مانند IP65) قرار گیرد.



• جمع‌بندی فنی

کلاینت صنعتی SCALANCE W734-1 با کد فنی 6GK5734-1FX00-0AB0 یک ماژول ارتباطی بی‌سیم فوق‌العاده پایدار و منطبق بر استانداردهای فرکانسی ایالات متحده است. زیمنس با ترکیب فیزیک صنعتی مستحکم (IP30 و تحمل دمایی وسیع)، قابلیت تامین برق از طریق شبکه (PoE)، پتانسیل فعال‌سازی رومینگ سریع با فناوری KEY-PLUG و رعایت الزامات قانونی FCC، محصولی طراحی کرده است که امنیت و پایداری شبکه‌های متحرک OT را در حساس‌ترین خطوط تولیدی تضمین می‌کند.
