معرفی و بررسی فنی کارت لوگو! زیمنس مدل LOGO! CMR2020 با کد فنی 6GK7142-7BX00-0AX0

ماژول ارتباطی لوگو! CMR2020 برای اتصال لوگو! به شبکه GSM/GPRS؛ ۱ پورت RJ45 برای اتصال اترنت صنعتی به لوگو!

۲ عدد ورودی دیجیتال؛ ۲ عدد خروجی دیجیتال؛ دسترسی نوشتن/خواندن به متغیرهای لوگو!؛ ارسال/دریافت پیامک؛ ارسال ایمیل؛ تشخیص موقعیت GPS؛ همگام‌سازی زمان/ارسال با ساعت (real time)؛ پیکربندی/تشخیص از طریق وب؛ دسترسی از راه دور از طریق OpenVPN/HTTPs، DynDNS

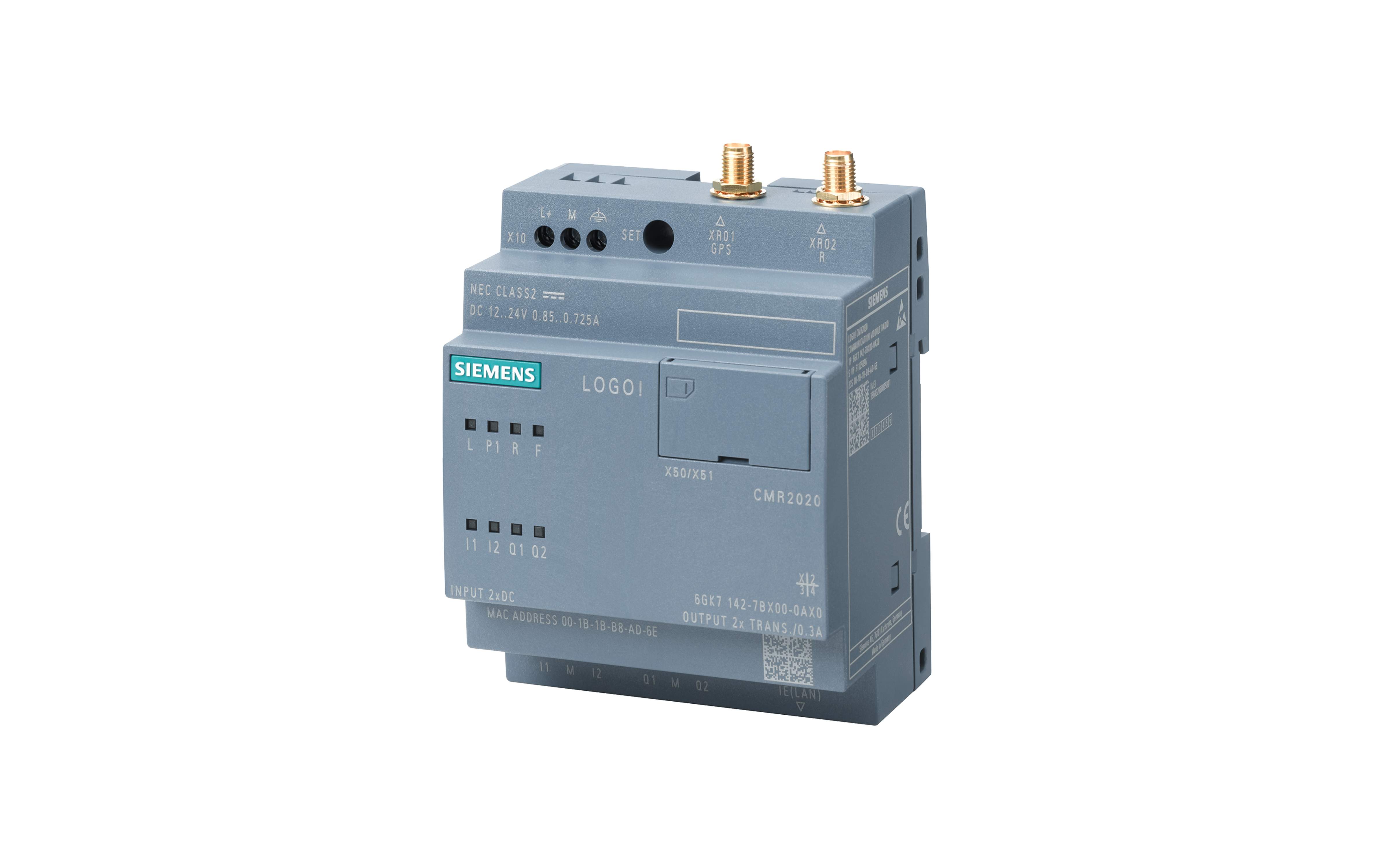

کارت لوگو! زیمنس مدل LOGO! CMR2020 — کد فنی 6GK7142-7BX00-0AX0

معرفی مهندسی و جایگاه سیستم CMR2020 در اتوماسیون از راه دور

ماژول ارتباطی LOGO! CMR2020 با کد فنی 6GK7142-7BX00-0AX0، قوی‌ترین و پیشرفته‌ترین گیت‌وی ارتباطات رادیویی سلولار (Cellular Gateway) برای خانواده LOGO! 8 است. این تجهیز به عنوان پل ارتباطی میان شبکه اترنت داخلی مینی‌پی‌ال‌سی لوگو و شبکه‌های مخابراتی جهانی GSM/GPRS عمل می‌کند. در پروژه‌های صنعتی و زیرساختی که دسترسی فیزیکی به موقعیت نصب PLC محدود است یا تجهیزات در فواصل بسیار دور جغرافیایی مستقر شده‌اند، این ماژول نقش کلیدی مانیتورینگ، کنترل و موقعیت‌یابی را بر عهده می‌گیرد.

بر خلاف ماژول‌های ساده صنعتی، CMR2020 فراتر از یک مودم ارسال پیامک (SMS) ساده است؛ این کارت ارتباطی یک کامپیوتر تعبیه‌شده (Embedded System) مستقل با سیستم‌عامل اختصاصی، فایروال داخلی، سرویس‌دهنده VPN و گیرنده دقیق جی‌پی‌اس (GPS) است. هدف زیمنس از طراحی این محصول، فراهم کردن بستری امن، پایدار و منعطف جهت تله‌متری، همگام‌سازی زمانی و کنترل دوطرفه ماشین‌آلات از هر کجای دنیا است.



مشخصات فنی و بررسی سخت‌افزاری ماژول 6GK7142-7BX00-0AX0

• درگاه‌های ارتباطی و اتصالات فیزیکی

ساختار سخت‌افزاری و پورت‌های روی بدنه CMR2020 نشان‌دهنده هوشمندی بالا در طراحی است:

• درگاه اترنت صنعتی (1x RJ45): پورت اترنت با سرعت 10/100 Mbps جهت اتصال مستقیم به ماژول اصلی LOGO! 8 یا سوئیچ شبکه محلی (مانند CSM12/24).
• اسلات سیم‌کارت (SIM Card Slot): ورودی سیم‌کارت استاندارد برای اتصال به شبکه مخابراتی GSM/GPRS.
• کانکتورهای آنتن خارجی (Antenna Connectors):
• یک کانکتور SMA برای آنتن رادیویی موبایل (GSM).
• یک کانکتور SMA برای آنتن جی‌پی‌اس (GPS) جهت ردیابی و موقعیت‌یابی جغرافیایی.
• تغذیه الکتریکی: ورودی تغذیه استاندارد ۱۲ تا ۲۴ ولت DC با طراحی ایزوله صنعتی.



• ورودی‌ها و خروجی‌های مجزا (Onboard I/O)

یکی از ویژگی‌های متمایزکننده CMR2020، دارا بودن ورودی و خروجی‌های سخت‌افزاری مستقل از CPU لوگو است:

• ۲ ورودی دیجیتال (Digital Inputs): این ورودی‌ها برای پایش سنسورهای محلی، وضعیت کلیدهای حفاظتی تابلو یا آلارم‌های بحرانی (مانند سنسور دود یا باز شدن درب تابلو) استفاده می‌شوند و می‌توانند مستقیماً بدون دخالت PLC، فرآیند ارسال پیامک یا ایمیل اضطراری را آغاز کنند.
• ۲ خروجی دیجیتال رله‌ای (Digital Outputs): خروجی‌های رله‌ای مجزا که می‌توان آن‌ها را مستقیماً از طریق پیامک‌های دریافتی یا رابط وب‌سرور فعال/غیرفعال کرد. این خروجی‌ها در صورت قطع ارتباط با پی‌ال‌سی اصلی، به عنوان یک لایه حفاظتی مستقل جهت ریست سخت‌افزاری یا قطع اضطراری تجهیزات جانبی عمل می‌کنند.



عملکرد نرم‌افزاری، پروتکل‌های امنیتی و همگام‌سازی زمان

• امنیت در ارتباطات از راه دور (VPN & HTTPS)

انتقال داده روی بستر شبکه‌های عمومی سلولار همواره با خطرات امنیتی سایبری همراه است. زیمنس برای حل این مشکل، لایه‌های حفاظتی پیشرفته‌ای را در نرم‌افزار داخلی CMR2020 تعبیه کرده است:

• پشتیبانی از OpenVPN: ایجاد یک تونل ارتباطی رمزنگاری‌شده و امن بین ماژول و سرور مرکزی یا لپ‌تاپ مهندسی. این قابلیت اجازه می‌دهد تا کنترل‌کننده لوگو بدون خطر هک شدن در اینترنت، در بستر یک شبکه اختصاصی مجازی (VPN) قرار گیرد.
• پروتکل امن HTTPS: وب‌سرور داخلی دستگاه جهت پیکربندی، کاملاً تحت لایه حفاظتی SSL/TLS (پورت ۴۴۳) عمل کرده و از سرقت اطلاعات عبور و رمزهای کاربری جلوگیری می‌کند.
• فیلتر آدرس IP و لیست سفید (White List): ماژول را می‌توان به گونه‌ای تنظیم کرد که تنها به پیامک‌ها یا درخواست‌های وب صادرشده از شماره تلفن‌ها و آدرس‌های IP مجاز و تعریف‌شده پاسخ دهد.



• همگام‌سازی دقیق زمان (Time Synchronization)

در دیتالاگینگ صنعتی و تحلیل حوادث، ثبت زمان دقیق وقوع خطاها اهمیت حیاتی دارد. CMR2020 سه روش پیشرفته را برای همگام‌سازی ساعت داخلی سیستم ارائه می‌دهد:

• همگام‌سازی از طریق GPS: دریافت زمان فوق‌العاده دقیق از ماهواره‌های موقعیت‌یاب بدون نیاز به اتصال شبکه.
• پروتکل NTP (Network Time Protocol): دریافت زمان از سرورهای زمانی اینترنتی از طریق بستر GPRS.
• دریافت زمان از شبکه موبایل (LTS): همگام‌سازی ساعت با دکل‌های مخابراتی اپراتور تلفن همراه.

ساعت داخلی هماهنگ شده سپس به ماژول اصلی LOGO! تزریق می‌شود تا کل سیستم با یک ساعت واحد و کالیبره کار کنند.



راهکارهای عملیاتی و نگاشت متغیرها (Read/Write Access)

• نگاشت مستقیم رجیسترهای حافظه VM

ماژول CMR2020 توانایی خواندن و نوشتن مستقیم روی کل محدوده حافظه مجازی (Variable Memory - VM) لوگو را دارد. این مکانیزم تبادل داده در لایه‌های زیرین نرم‌افزاری بدین ترتیب انجام می‌شود:

• پیامک‌های دستوری (SMS Commands): مهندس می‌تواند پیامکی با فرمت مشخص (مثلاً LOGO!Write=VW10,150) ارسال کند. ماژول پس از تایید هویت و بررسی لیست سفید، مقدار ۱۵۰ را در رجیستر داخلی VW10 لوگو می‌نویسد که می‌تواند سرعت یک موتور یا حد آستانه یک سنسور دما باشد.
• گزارش‌دهی خودکار (SMS/Email Alerts): می‌توان شرایطی تعریف کرد که اگر مقدار یک متغیر آنالوگ در لوگو (مثلاً فشار مخزن در VW100) از حد مجاز فراتر رفت، ماژول CMR2020 بلافاصله یک پیامک حاوی متن هشدار و مقدار لحظه‌ای فشار به مهندسان شیفت ارسال کند.
•

• موقعیت‌یابی جغرافیایی (GPS Tracking & Geofencing)

با استفاده از آنتن جی‌پی‌اس متصل به دستگاه، CMR2020 مختصات جغرافیایی (طول و عرض جغرافیایی) دقیق محل نصب را دریافت می‌کند. این ویژگی دو کاربرد صنعتی بسیار مهم دارد:

• پروژه‌های متحرک: در ماشین‌آلات راه‌سازی، کشتی‌ها یا کانتینرهای حمل‌ونقل، مکان دقیق سیستم به صورت مداوم پایش شده و از طریق بستر وب یا پیامک ارسال می‌شود.
• محدوده جغرافیایی مجاز (Geofencing): می‌توان محدوده‌ای مشخص برای سیستم تعریف کرد؛ در صورتی که تجهیزات از محدوده جغرافیایی تعیین‌شده خارج شوند (برای مثال در سرقت تجهیزات)، دستگاه به صورت خودکار خروجی‌های رله را قطع کرده و آلارم هشدار ارسال می‌کند.



سناریوهای کاربردی در پروژه‌های اتوماسیون

• مانیتورینگ ایستگاه‌های هواشناسی و مزارع خورشیدی دورافتاده

در مزارع خورشیدی بزرگ که پنل‌ها در مناطق کویری مستقر هستند و خطوط فیبر نوری وجود ندارد، LOGO! 8 وظیفه جهت‌یابی پنل‌ها (Solar Tracking) را انجام می‌دهد. ماژول CMR2020 در این سناریو:

• اطلاعات توان تولیدی و دمای پنل‌ها را به صورت ایمیل روزانه برای مرکز داده ارسال می‌کند.
• در صورت بروز طوفان یا خطای جریانی، هشدارهای پیامکی سریع به تکنسین‌ها می‌فرستد.
• امکان عیب‌یابی و تغییر پارامترهای حرکتی پنل‌ها را از طریق کانال امن VPN فراهم می‌سازد.



• سیستم‌های پمپاژ آب و تصفیه‌خانه‌های روستایی

ایستگاه‌های پمپاژ آب معمولاً فرسخ‌ها دورتر از اتاق کنترل اصلی قرار دارند. با استفاده از CMR2020، اپراتور می‌تواند با ارسال یک پیامک ساده پمپ را روشن یا خاموش کند، دبی مصرفی را استعلام بگیرد و در صورت سوختن فیوز یا سرریز شدن مخزن، پیش از بروز بحران، پیام هشدار دریافت نماید.



نکات ظریف مهندسی، عیب‌یابی و استانداردهای نصب

• انتخاب و نصب بهینه آنتن‌ها

بسیاری از مشکلات عدم پایداری ارتباط در شبکه‌های مخابراتی سلولار به نصب نادرست آنتن بازمی‌گردد:

• آنتن‌های تازیانه‌ای یا مغناطیسی نباید در داخل تابلوهای فلزی بسته نصب شوند؛ شاسی فلزی تابلو مانند قفس فارادی عمل کرده و سیگنال را کاملاً مسدود می‌کند. همواره کابل آنتن را به بیرون تابلو هدایت کرده و آنتن را در بالاترین نقطه ممکن نصب کنید.
• فاصله کابل‌های آنتن RF از کابل‌های قدرت جریان متناوب و کابل‌های خروجی اینورترها باید حفظ شود تا نویزهای القایی مانع ارتباط نگردند.



• مدیریت بسته‌های داده و هزینه‌های ترافیک سیم‌کارت

به علت استفاده از بستر GPRS، باید در تنظیم فرکانس تبادل داده و ارسال ایمیل‌ها دقت شود. ارسال پیوسته و بدون وقفه داده‌ها می‌تواند ترافیک ماهانه سیم‌کارت را به سرعت به پایان برساند. استفاده از کنترلرهای رویدادمحور (Event-Driven) به جای ارسال زمان‌بندی‌شده مداوم، بهترین راهکار برای بهینه‌سازی مصرف داده سیم‌کارت است.



سوالات متداول (FAQ)

• آیا برای ارتباط با CMR2020 نیاز به آی‌پی استاتیک روی سیم‌کارت داریم؟

در صورتی که بخواهید بدون استفاده از VPN به طور مستقیم و از طریق وب‌سرور به دستگاه متصل شوید، داشتن IP استاتیک (Static IP) روی سیم‌کارت الزامی است. اما برای کارهای مبتنی بر پیامک یا راه‌اندازی کلاینت VPN، سیم‌کارت‌های معمولی با آی‌پی داینامیک نیز کاملاً پاسخگو هستند.

• تفاوت اصلی مدل CMR2020 با CMR2040 در چیست؟

مدل CMR2020 از شبکه نسل دوم (2G - GSM/GPRS) پشتیبانی می‌کند که برای ارسال ایمیل، پیامک و داده‌های حجم پایین ایده‌آل است. در حالی که مدل CMR2040 از شبکه‌های نسل چهارم (4G - LTE) پشتیبانی کرده و پهنای باند و سرعت انتقال اطلاعات بالاتری را ارائه می‌دهد.

• آیا ماژول CMR2020 از پروتکل‌های رمزنگاری جدید برای ایمیل پشتیبانی می‌کند؟

بله، در به‌روزرسانی‌های فیرم‌ور جدید این ماژول، پروتکل‌های رمزنگاری متداول مانند SSL/TLS برای اتصال به سرورهای ایمیل (مانند Gmail یا Yahoo) پشتیبانی می‌شوند تا فرآیند ارسال ایمیل به صورت کاملاً امن انجام پذیرد.

• آیا ورودی‌های دیجیتال CMR2020 را می‌توان در برنامه LOGO! Soft Comfort استفاده کرد؟

بله، وضعیت دو ورودی دیجیتال سخت‌افزاری روی کارت CMR2020 از طریق شبکه اترنت به بلوک‌های ورودی شبکه (Network Inputs) در برنامه LOGO! قابل انتقال و استفاده است.

• در صورت قطع موقت سیگنال شبکه، پیامک‌ها و داده‌های GPS چه می‌شوند؟

دستگاه دارای حافظه بافر داخلی است. در صورت قطع شبکه مخابراتی، هشدارهای صادرشده در صف ارسال ذخیره شده و به محض بازیابی مجدد سیگنال شبکه، به ترتیب اولویت ارسال خواهند شد.

• آیا برای کارکرد GPS به آنتن مجزا نیاز است؟

بله، دریافت سیگنال‌های ماهواره‌ای GPS نیازمند آنتن اکتیو مخصوص GPS با کانکتور SMA است که باید به طور مجزا تهیه و در فضای باز با دید مستقیم به آسمان نصب شود.



• جمع‌بندی برای مهندسان ناظر پروژه

ماژول ارتباطی LOGO! CMR2020 زیمنس با کد فنی 6GK7142-7BX00-0AX0 هاب ارتباطی بی‌نظیری است که مینی‌پی‌ال‌سی لوگو ۸ را به ابزاری قدرتمند در حوزه اینترنت اشیاء صنعتی (IIoT) و تله‌متری تبدیل می‌کند. این ماژول با ترکیب قابلیت‌های ارسال پیامک و ایمیل، دسترسی امن از راه دور تحت پروتکل‌های HTTPS و OpenVPN، موقعیت‌یابی دقیق جغرافیایی با GPS و ورودی/خروجی‌های اختصاصی، بالاترین سطح مانیتورینگ و کنترل دوربرد را با حفظ استانداردهای امنیت سایبری زیمنس برای پروژه‌های صنعتی شما به ارمغان می‌آورد.
