بررسی ماژول توزین پیشرفته زیمنس SIWAREX FTC مدل 7MH4900-3AA01

SIWAREX FTC توزین الکترونیکی برای اندازه گیری نیرو، ترازوهای تسمه ای، ترازوی کاهش وزن و دبی سنج. قابل استفاده برای S7-300 و ET200M

ماژول توزین الکترونیکی هوشمند و چندمنظوره برای مدیریت ترازوهای تسمه‌ای، سیستم‌های اندازه‌گیری نیرو و دبی‌سنجی در محیط‌های SIMATIC S7-300 و ET200M

راهکاری فوق‌تخصصی برای فرآیندهای دینامیک و پیوسته که نیازمند اندازه‌گیری دقیق جریان مواد و کنترل نرخ خروجی هستند

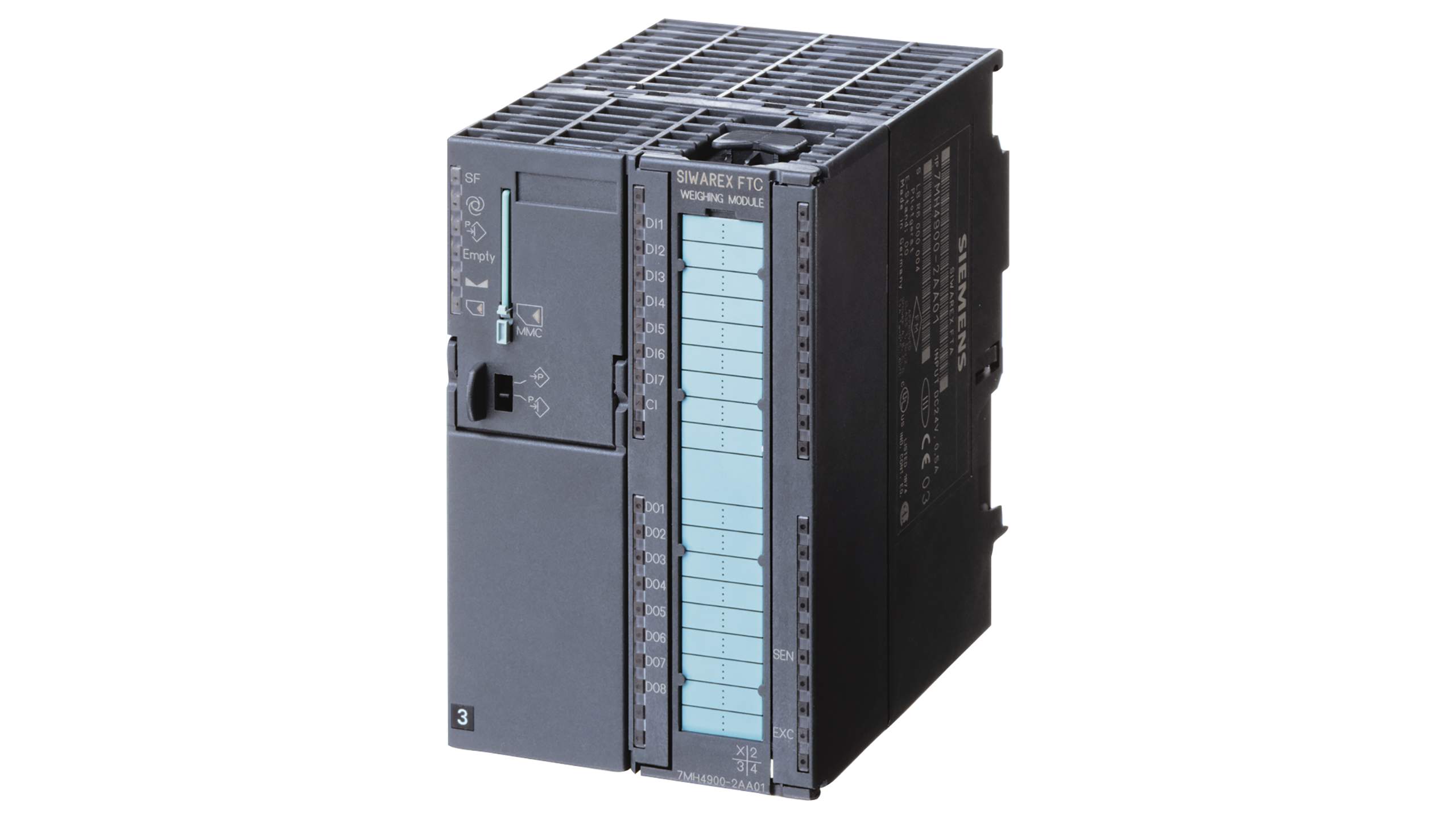

ماژول توزین زیمنس SIWAREX FTC برای SIMATIC S7-300

ماژول توزین پیشرفته زیمنس SIWAREX FTC مدل 7MH4900-3AA01

کد فنی: 7MH4900-3AA01

ماژول SIWAREX FTC (مخفف Flexible Technological Assembly for Conveyor Scales) یکی از قدرتمندترین و تخصصی‌ترین ماژول‌های توزین زیمنس است که دقیقاً برای کاربردهای توزین دینامیک و پیوسته طراحی شده است. برخلاف ماژول‌هایی که برای توزین‌های استاتیک یا پرکنی کیسه استفاده می‌شوند، مدل FTC به طور ویژه برای مدیریت ترازوهای تسمه‌ای (Belt Scales)، اندازه‌گیری نیروی کششی و سیستم‌های ترازوی کاهش وزن (Loss-in-Weight) بهینه‌سازی شده است.

این ماژول به عنوان یک پردازنده کاملاً مستقل (Standalone Processor) در رک S7-300 یا سیستم توزیع‌شده ET200M قرار می‌گیرد. وظیفه اصلی آن، دریافت نرخ جریان مواد و محاسبه وزن کل عبوری بر اساس سرعت تسمه و سیگنال لودسل است. با استفاده از این ماژول، شما می‌توانید فرآیندهای پیچیده انتقال مواد در صنایع سیمان، معدن و پتروشیمی را با دقتی بسیار بالا پایش و کنترل کنید، بدون اینکه بار پردازشی اضافی بر روی CPU اصلی PLC قرار دهید.

معرفی ماژول SIWAREX FTC مدل 7MH4900-3AA01

ماژول 7MH4900-3AA01 یک واحد پردازش سیگنال است که به صورت اختصاصی برای محیط‌های صنعتی سخت و فرآیندهای مداوم (Continuous Processes) طراحی شده است. در ترازوهای تسمه‌ای، دقت سیستم به شدت به “سرعت تسمه” و “نوسانات وزن” بستگی دارد؛ SIWAREX FTC با ترکیب ورودی لودسل و ورودی سرعت (Pulse Encoder)، تمامی محاسبات انتگرال‌گیری برای تعیین دبی (Flow Rate) و وزن کل (Totalized Weight) را در خود انجام می‌دهد.

این ماژول در سه حالت اصلی عملیاتی قابل تنظیم است:

1. ترازوهای تسمه‌ای (Belt Scales): محاسبه دقیق جریان مواد در حال حرکت روی تسمه نقاله.
2. ترازوی کاهش وزن (Loss-in-Weight): کنترل تخلیه مواد از یک سیلو یا مخزن با نرخ ثابت (دوزینگ پیوسته).
3. اندازه‌گیری نیرو (Force Measurement): نظارت بر نیروهای کششی یا فشاری در تست‌های صنعتی.

مشخصات فنی ماژول SIWAREX FTC مدل 7MH4900-3AA01

• خانواده محصول: SIMATIC S7-300 / ET200M

• نوع ماژول: Weighing Electronics (توزین‌گر الکترونیکی برای کاربردهای پیوسته)

• مدل تخصصی: SIWAREX FTC

• کد فنی زیمنس: 7MH4900-3AA01

• کاربرد اصلی: ترازوهای تسمه‌ای، دبی‌سنجی، اندازه‌گیری نیرو، سیستم‌های Loss-in-Weight

• رزولوشن داخلی: پردازش با دقت بالا جهت اندازه‌گیری دقیق جریان مواد

• ورودی سرعت: دارای ورودی اختصاصی برای اتصال انکودر سرعت تسمه

• رابط‌های ارتباطی: ارتباط مستقیم با PLC جهت تبادل نرخ جریان و وزن کل

• فضای اشغالی: ۴۰ میلی‌متر (دو اسلات استاندارد S7-300)

• توابع داخلی: انتگرال‌گیری پیوسته، کالیبراسیون با زنجیر یا وزنه تست، مدیریت آلارم‌های سرعت و بار

ویژگی‌های کلیدی ماژول 7MH4900-3AA01

دقت در توزین دینامیک

این ماژول به طور خاص برای محیط‌هایی که مواد در حال حرکت هستند طراحی شده و نویزهای ناشی از ارتعاشات نوار نقاله را با فیلترهای اختصاصی حذف می‌کند.

پشتیبانی از ورودی انکودر سرعت

برخلاف ماژول‌های توزین معمولی، FTC ورودی مستقیم پالس سرعت را می‌پذیرد تا دقت دبی‌سنجی حتی با تغییرات سرعت تسمه نقاله ثابت بماند.

عملکرد Loss-in-Weight

قابلیت کنترل دقیق خروجی مواد بر اساس کاهش وزن مخزن در واحد زمان، که برای ترکیب‌سازی‌های حساس در صنایع شیمیایی حیاتی است.

نرم‌افزار SIWATOOL FTC

پیکربندی و کالیبراسیون از طریق این نرم‌افزار به صورت گرافیکی انجام می‌شود که برای مشاهده روند تغییرات دبی (Trend Analysis) بسیار کاربردی است.

پایداری در محیط‌های سخت صنعتی

به دلیل قرارگیری در خانواده SIMATIC، این ماژول در برابر نویزهای الکتریکی، دما و رطوبت محیط‌های کارخانه‌ای مقاومت بسیار بالایی دارد.

کاربردهای صنعتی

• صنایع معدن و فرآوری مواد: توزین سنگ‌معدن در حال حمل بر روی نوار نقاله.

• صنایع سیمان و مصالح ساختمانی: کنترل دوزینگ پیوسته مواد اولیه وارد شده به کوره یا میکسر.

• صنایع غذایی و شیمیایی: سیستم‌های دوزینگ “کاهش وزن” (Loss-in-Weight) برای دستیابی به خروجی دقیق مایعات یا پودرها.

• تولید انرژی: مانیتورینگ مقدار سوخت (زغال‌سنگ یا زیست‌توده) ورودی به دیگ‌های بخار.

• نظارت بر تولید: گزارش‌گیری لحظه‌ای از ظرفیت تولید خطوط پیوسته.

نکات مهم در نصب و راه‌اندازی

• کالیبراسیون دینامیک: برخلاف باسکول‌های استاتیک، کالیبراسیون ترازوهای تسمه‌ای با SIWAREX FTC نیاز به عبور مقدار مشخصی مواد (Material Test) یا استفاده از زنجیر تست دارد.

• سنسور سرعت: انتخاب انکودر سرعت با رزولوشن مناسب، تأثیر مستقیمی بر دقت اندازه‌گیری دبی (kg/h) دارد.

• ایزولاسیون: با توجه به استفاده از انکودر، حتماً از کابل‌های شیلددار برای ورودی سرعت استفاده کنید تا نویز باعث ثبت پالس‌های کاذب نشود.

• پیکربندی در PLC: از بلوک‌های آماده زیمنس برای خواندن دبی (Flow Rate) و کل‌انداز (Totalizer) استفاده کنید تا برنامه‌نویسی شما به حداقل برسد.

سوالات متداول

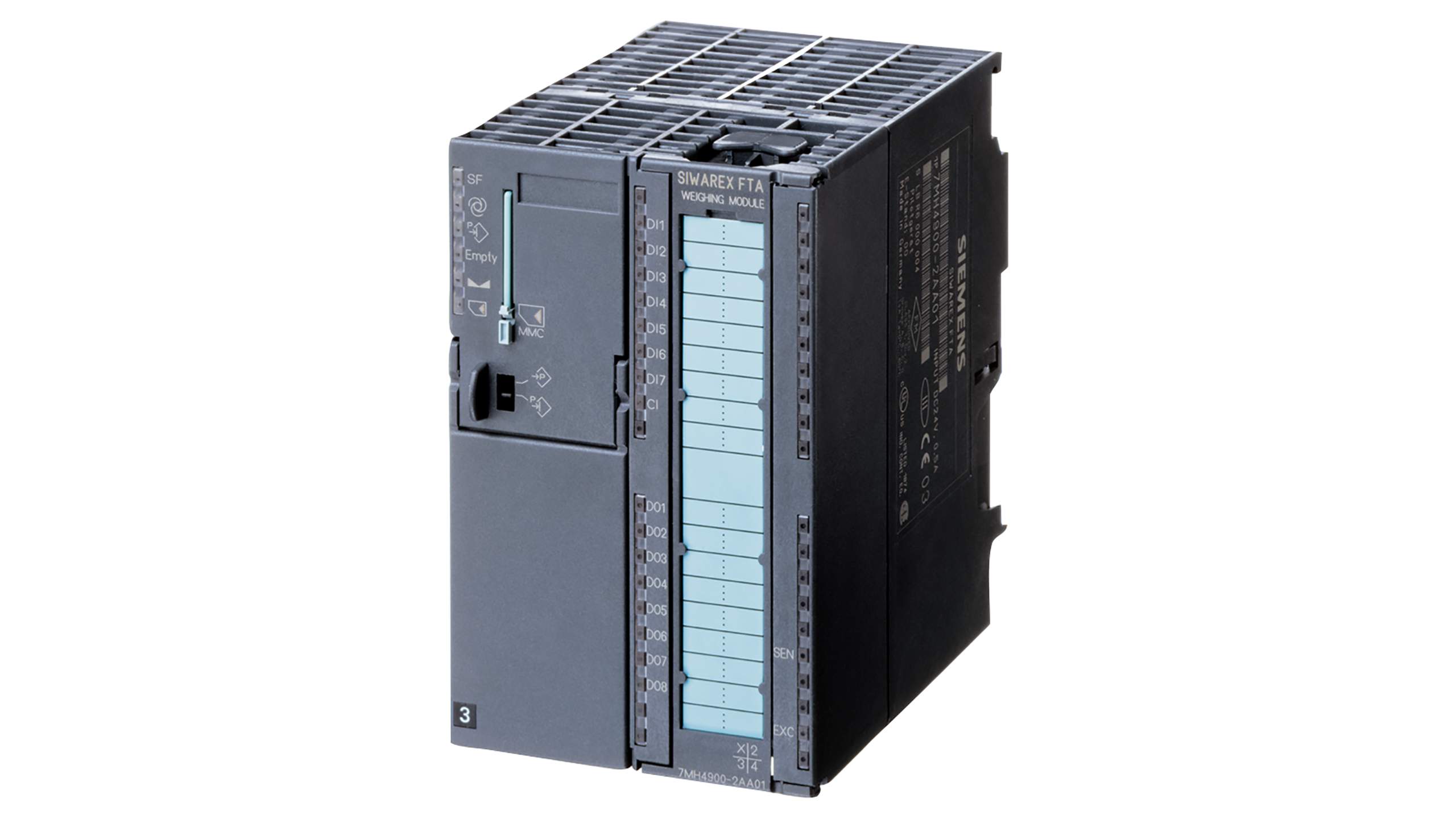

۱. تفاوت SIWAREX FTC با SIWAREX FTA چیست؟

مدل FTA برای پرکنی (Filling) و توزین استاتیک/دینامیک کیسه‌هاست، اما FTC برای جریان پیوسته مواد (تسمه نقاله و دبی‌سنجی) طراحی شده است.

۲. آیا این ماژول می‌تواند دو تسمه نقاله را همزمان کنترل کند؟

خیر، SIWAREX FTC برای مدیریت یک خط توزین پیوسته (تسمه) طراحی شده است.

۳. آیا این ماژول نیاز به انکودر سرعت دارد؟

برای ترازوهای تسمه‌ای بله، اما در حالت‌های دیگر مانند اندازه‌گیری نیرو، می‌توان از آن به صورت مستقل استفاده کرد.

۴. کالیبراسیون سیستم چگونه انجام می‌شود؟

با استفاده از نرم‌افزار SIWATOOL FTC، کالیبراسیون به صورت مرحله‌به‌مرحله با وارد کردن مقادیر وزنی و سرعتی انجام می‌گیرد.

۵. آیا داده‌های Totalizer با قطع برق حفظ می‌شوند؟

بله، این ماژول مقادیر مجموع (Totalizer) را در حافظه غیرفرار ذخیره می‌کند تا در صورت قطع برق، آمار تولید از دست نرود.

جمع‌بندی

ماژول SIWAREX FTC مدل 7MH4900-3AA01، تخصصی‌ترین انتخاب برای سیستم‌های توزین دینامیک در خطوط تولید پیوسته است. این ماژول با قدرت پردازش بالا، مدیریت ورودی سرعت و الگوریتم‌های انتگرال‌گیری داخلی، نیاز به برنامه‌نویسی‌های پیچیده در PLC را حذف کرده و دقت اندازه‌گیری مواد در حال حرکت را تضمین می‌کند. برای صنایعی که جریان دقیق مواد برای آن‌ها به معنای مدیریت سود و ضایعات است، FTC ابزاری ضروری است.
