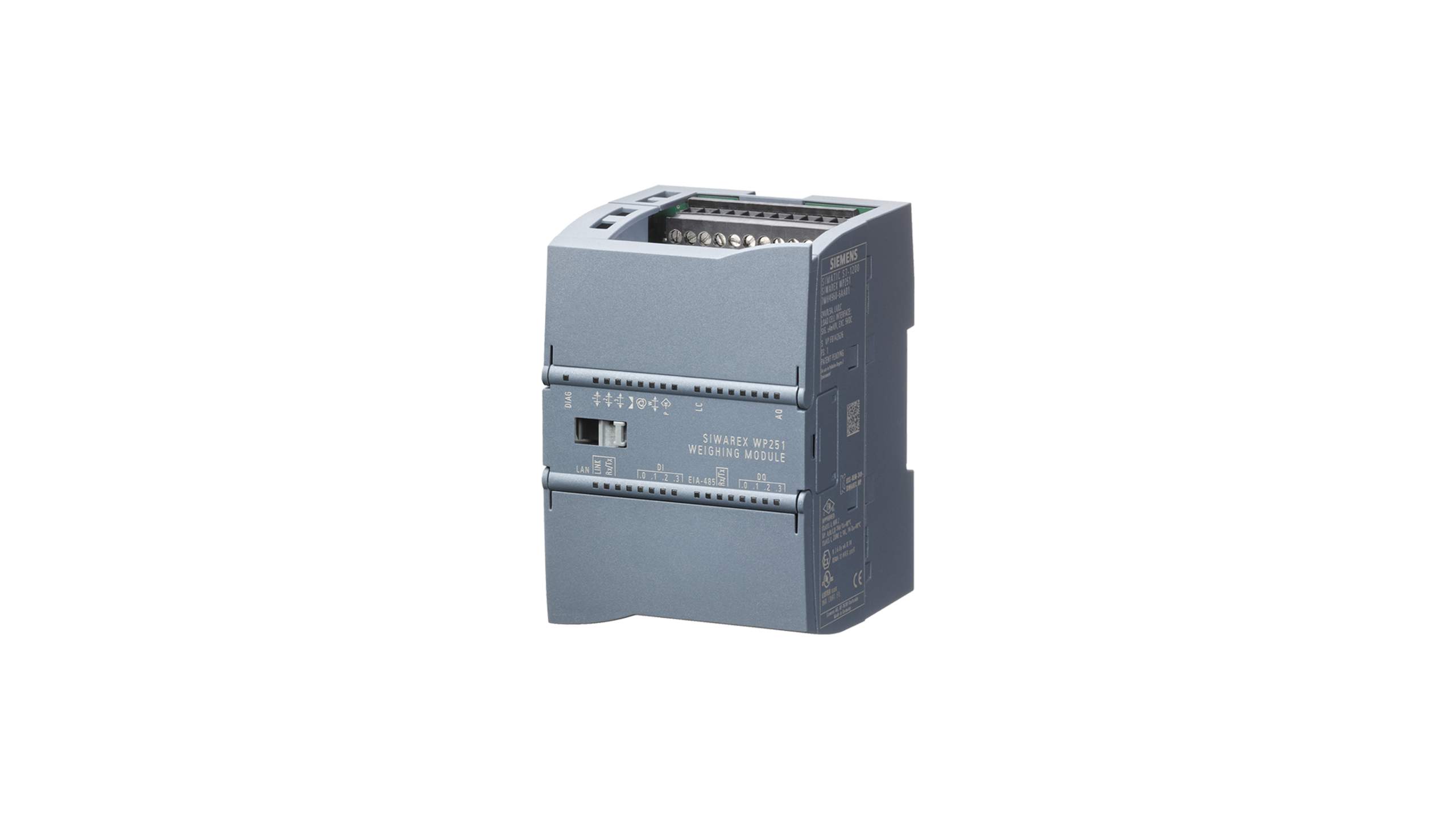

معرفی و بررسی فنی ماژول توزین زیمنس مدل (1 channel) SIWAREX WP251 با کد فنی 7MH4960-6AA01

ماژول توزین SIWAREX WP251 برای فرآیند بسته‌بندی و پر کردن (۱ کانال) برای لودسل‌های فشار سنج / تسمه نقاله‌ها (۴-۱ میلی‌ولت/ولت) برای اتصال به SIMATIC S7-1200 یا استفاده به تنهایی، پورت RS485 و پورت اترنت، ورودی/خروجی داخلی: ۴ عدد ورودی دیجیتال / ۴ عدد خروجی دیجیتال / ۱ عدد خروجی آنالوگ (۰ یا ۴ تا ۲۰ میلی‌آمپر)



بررسی تخصصی ماژول توزین زیمنس SIWAREX WP251 با کد فنی 7MH4960-6AA01

معرفی ماژول SIWAREX WP251؛ راهکار تخصصی توزین برای بسته‌بندی و پرکن

ماژول توزین زیمنس SIWAREX WP251 با کد فنی 7MH4960-6AA01 یکی از ماژول‌های تخصصی خانواده SIWAREX است که برای فرآیندهای بسته‌بندی، Filling، Dosing و Weighing Automation طراحی شده است. این ماژول یک Weighing Electronics یک‌کاناله است که سیگنال لودسل‌های فشارسنج را در بازه 1 تا 4 میلی‌ولت بر ولت (mV/V) دریافت می‌کند و آن را به داده وزنی دقیق، پایدار و قابل استفاده در سیستم‌های کنترل صنعتی تبدیل می‌کند.

برخلاف ماژول‌هایی که بیشتر روی توزین عمومی یا اندازه‌گیری پیوسته مواد روی تسمه تمرکز دارند، WP251 به‌صورت هدفمند برای کاربردهایی توسعه یافته که در آن‌ها دقت، سرعت پاسخ، تکرارپذیری سیکل، و کنترل دقیق نقطه قطع پرکن اهمیت حیاتی دارد. به‌همین دلیل در ماشین‌آلات بسته‌بندی، توزین بچ، پرکن‌های وزنی، سیستم‌های کیسه‌پرکن، پرکن مواد پودری، گرانولی و مایع، و حتی برخی سیستم‌های تسمه‌نقاله وزن‌دار، جایگاه فنی بسیار مهمی دارد.

این ماژول می‌تواند هم به SIMATIC S7-1200 متصل شود و هم به‌صورت Standalone مورد استفاده قرار گیرد. وجود پورت Ethernet، پورت RS485 و همچنین 4 ورودی دیجیتال، 4 خروجی دیجیتال و 1 خروجی آنالوگ 0/4 تا 20 mA باعث می‌شود WP251 فقط یک کارت اندازه‌گیری وزن نباشد؛ بلکه یک هسته کنترلی تخصصی برای سیستم‌های توزین فرایندی و پرکن محسوب شود.



جایگاه مهندسی SIWAREX WP251 در اتوماسیون بسته‌بندی

• چرا WP251 برای فرآیندهای Filling و Packaging مهم است؟

در سیستم‌های پرکن صنعتی، مسئله فقط اندازه‌گیری وزن نیست؛ بلکه کنترل رفتار ماده تا رسیدن به نقطه Setpoint مهم است. در عمل، ماده با نرخ مشخصی وارد ظرف، کیسه، هاپر یا بسته می‌شود و سیستم باید در زمان درست، با درنظر گرفتن اینرسی مکانیکی و تأخیر شیر یا فیدر، جریان را کم یا قطع کند. اگر این الگوریتم دقیق نباشد، با Overfill یا Underfill مواجه می‌شویم.

SIWAREX WP251 برای چنین محیطی طراحی شده است. این ماژول می‌تواند:

• وزن لحظه‌ای را با دقت بالا دریافت و پایش کند
• مقدار Setpoint و Preact را در فرآیند پرکن مدیریت کند
• فرمان‌های Cut-off سریع و کند را صادر کند
• وضعیت سیکل توزین را از طریق I/O داخلی کنترل کند
• اطلاعات را به PLC، HMI یا SCADA منتقل کند
• خطاهای فرآیندی مانند توقف ماده، اضافه‌وزن یا خطای لودسل را تشخیص دهد

این قابلیت‌ها در ماشین‌های بسته‌بندی سریع، سیستم‌های Batch Filling و توزین خودکار، ارزش فوق‌العاده‌ای دارند.



• تفاوت نگاه کنترلی در سیستم‌های پرکن

در یک پرکن وزنی، معمولاً دو فاز اصلی وجود دارد:

• Bulk Filling: پرکردن سریع تا نزدیکی وزن هدف
• Fine Filling / Dribble Feed: پرکردن آهسته و دقیق برای رسیدن به وزن نهایی

ماژول WP251 برای پشتیبانی از این نوع فرآیندها طراحی شده است. این یعنی اگر شما با شیر دو مرحله‌ای، فیدر لرزشی، اسکرو فیدر یا نوار نقاله خوراک‌دهنده کار می‌کنید، WP251 می‌تواند منطق وزنی موردنیاز را بسیار بهتر از یک ماژول عمومی پشتیبانی کند.



مشخصات فنی SIWAREX WP251 با کد 7MH4960-6AA01

• ویژگی‌های کلیدی محصول

ماژول SIWAREX WP251 از نظر فنی، مجموعه‌ای از قابلیت‌های اندازه‌گیری، ارتباطی و کنترلی را در یک واحد فشرده ارائه می‌دهد:

• برند: Siemens
• خانواده: SIWAREX
• مدل: WP251
• کد فنی: 7MH4960-6AA01
• نوع: Weighing Electronics / Filling and Packaging Module
• تعداد کانال: 1 Channel
• نوع ورودی: لودسل‌های Strain Gauge
• محدوده ورودی لودسل: 1 تا 4 mV/V
• کاربرد اصلی: بسته‌بندی، Filling، Dosing، Batch Weighing
• کاربرد ثانویه: برخی کاربردهای تسمه‌نقاله و انتقال مواد
• روش استفاده: اتصال به SIMATIC S7-1200 یا استفاده مستقل
• رابط‌های ارتباطی: Ethernet و RS485
• I/O داخلی:
  • 4 ورودی دیجیتال
  • 4 خروجی دیجیتال
  • 1 خروجی آنالوگ 0/4–20 mA
• نرم‌افزار مهندسی: TIA Portal + ابزارهای SIWAREX



• اهمیت I/O داخلی در پروژه‌های واقعی

وجود I/O داخلی در WP251 از نظر طراحی تابلو و منطق کنترل، یک مزیت بسیار مهم است. در بسیاری از ماشین‌های بسته‌بندی، لازم است سیگنال‌های محلی مستقیماً به ماژول وزن مرتبط شوند؛ مثل:

• فرمان شروع سیکل
• ریست خطا
• تایید وجود ظرف یا کیسه
• اعلام پایان پرکن
• خروجی برای شیر درشت‌ریز
• خروجی برای شیر ریزریز
• آلارم اضافه‌وزن
• آلارم عدم رسیدن به وزن

این ساختار باعث می‌شود بخشی از فرآیند حتی بدون وابستگی شدید به PLC اجرا شود و زمان پاسخ سیستم نیز بهبود پیدا کند.



معماری کاری WP251 در سیستم‌های پرکن و دوزینگ

• اتصال به S7-1200 و هماهنگی با HMI

وقتی SIWAREX WP251 در یک معماری مبتنی بر SIMATIC S7-1200 قرار می‌گیرد، PLC می‌تواند کنترل ترتیبی کل فرآیند را مدیریت کند؛ مثلاً:

• حضور ظرف را تشخیص دهد
• فرمان شروع توزین را صادر کند
• Bulk و Fine Feed را مدیریت کند
• در پایان سیکل، تخلیه یا انتقال را فعال کند
• داده وزن نهایی را در HMI نمایش دهد
• آمار تولید و خطا را در SCADA ثبت کند

در این سناریو، WP251 داده وزنی دقیق را فراهم می‌کند و PLC منطق ماشین را اجرا می‌کند. این جداسازی وظیفه، از نظر مهندسی بسیار منطقی است و توسعه سیستم را ساده‌تر می‌کند.



• استفاده Standalone در ماشین‌های OEM

برای ماشین‌سازهایی که می‌خواهند یک دستگاه بسته‌بندی فشرده، اقتصادی و سریع طراحی کنند، قابلیت Standalone بسیار جذاب است. در این حالت، بدون نیاز به یک PLC کامل، خود WP251 می‌تواند بخش قابل توجهی از وظایف توزین و کنترل محلی را انجام دهد.

این موضوع برای کاربردهای زیر مهم است:

• کیسه‌پرکن نیمه‌اتوماتیک
• دستگاه پرکن پودری
• پرکن گرانول
• سیستم توزین و بسته‌بندی تک‌ایستگاهه
• ماشین‌های OEM با فضای محدود در تابلو



کاربردهای صنعتی ماژول توزین SIWAREX WP251

• ماشین‌آلات بسته‌بندی وزنی

در خطوط بسته‌بندی، وزن هر بسته باید در محدوده مجاز باشد. WP251 با دقت بالا می‌تواند برای کنترل وزن در:

• بسته‌بندی مواد غذایی
• پرکن آرد، شکر، غلات و پودر
• بسته‌بندی خوراک دام
• پرکن مواد شیمیایی جامد
• دستگاه‌های Bagging

به‌کار گرفته شود.



• سیستم‌های Batch Filling

در فرآیندهای بچینگ، هر ماده باید به مقدار مشخص وارد مخلوط شود. WP251 در اینجا برای:

• کنترل وزن ماده ورودی
• توقف در نقطه Setpoint
• جبران Preact
• افزایش Repeatability
• کاهش ضایعات

نقش بسیار مهمی دارد.



• صنایع شیمیایی و دارویی

در این صنایع، اضافه‌وزن یا کم‌وزنی می‌تواند هم روی کیفیت محصول و هم روی انطباق با استانداردها اثر بگذارد. دقت، ثبت‌پذیری و Diagnostic مناسب WP251 آن را به گزینه‌ای مطمئن تبدیل می‌کند.



• سیستم‌های تسمه‌نقاله سبک و خوراک‌دهی

اگرچه تمرکز WP251 بر بسته‌بندی و پرکن است، اما در برخی کاربردهای خوراک‌دهی وزنی و تسمه‌نقاله‌های دوزینگ نیز قابل استفاده است؛ به‌خصوص وقتی کنترل نرخ تغذیه اهمیت داشته باشد.



نکات مهندسی نصب، کالیبراسیون و راه‌اندازی

• نکات حیاتی در نصب لودسل

لودسل با سیگنال میلی‌ولتی کار می‌کند، پس کیفیت نصب تأثیر مستقیم بر دقت نهایی دارد. نکات مهم:

• استفاده از کابل شیلددار استاندارد
• جداسازی مسیر کابل لودسل از کابل قدرت
• جلوگیری از ارت چندنقطه‌ای نامناسب
• حذف تنش‌های مکانیکی جانبی روی لودسل
• استفاده از فیکسچر مکانیکی صحیح
• جلوگیری از ضربه و لرزش غیرضروری روی سازه توزین



• کالیبراسیون برای پرکن دقیق

در کاربردهای Filling، کالیبراسیون باید فقط به Zero و Span محدود نشود. لازم است رفتار واقعی سیستم نیز بررسی شود:

• تست وزن خالی و وزن مرجع
• بررسی پایداری سیگنال در چند سیکل متوالی
• تنظیم Preact برای جلوگیری از Overfill
• بررسی عملکرد Bulk/Fine Feed
• تست تکرارپذیری در سرعت‌های مختلف پرکن
• تطبیق وزن نهایی با ترازو مرجع

این مرحله جایی است که تفاوت یک راه‌اندازی معمولی با یک راه‌اندازی مهندسی‌شده مشخص می‌شود.



Diagnostics و عیب‌یابی SIWAREX WP251

• خطاهای رایج در سیستم‌های پرکن

در پروژه‌های واقعی، خطاها فقط از خود ماژول ناشی نمی‌شوند. رایج‌ترین مشکلات عبارت‌اند از:

• ناپایداری وزن به علت لرزش فیدر
• دیر بسته شدن شیر و ایجاد اضافه‌وزن
• گیرکردن ماده و توقف جریان
• Drift به علت نصب مکانیکی نامناسب
• نویز در کابل لودسل
• پارامترگذاری اشتباه Preact
• تأخیر در پاسخ خروجی‌ها
• خطای کالیبراسیون



• رویکرد مهندسی برای عیب‌یابی

برای عیب‌یابی دقیق، این مسیر پیشنهاد می‌شود:

• بررسی وزن خام و وضعیت پایدار Zero
• تست سیگنال لودسل با بار مرجع
• تحلیل زمان پاسخ خروجی‌های دیجیتال
• بررسی عملکرد Bulk و Fine Feed
• تست خروجی آنالوگ 0/4–20 mA
• مانیتورینگ ارتباط Ethernet/RS485
• بررسی تعداد سیکل‌های موفق و ناموفق
• مقایسه وزن واقعی با وزن ثبت‌شده در ماژول



سوالات متداول درباره SIWAREX WP251

• کد فنی SIWAREX WP251 چیست؟

کد فنی این ماژول 7MH4960-6AA01 است.

• SIWAREX WP251 برای چه کاربردی مناسب است؟

این ماژول به‌طور تخصصی برای بسته‌بندی، Filling، Dosing و Batch Weighing طراحی شده است.

• آیا WP251 به S7-1200 متصل می‌شود؟

بله، این ماژول برای اتصال به SIMATIC S7-1200 مناسب است و در عین حال می‌تواند به‌صورت مستقل نیز استفاده شود.

• چه نوع لودسل‌هایی به WP251 متصل می‌شوند؟

لودسل‌های فشارسنج یا Strain Gauge Load Cell با خروجی 1 تا 4 mV/V.

• آیا WP251 خروجی آنالوگ دارد؟

بله، دارای 1 خروجی آنالوگ 0/4 تا 20 mA است.

• آیا WP251 برای دستگاه‌های پرکن سریع مناسب است؟

بله، به‌ویژه در سیستم‌هایی که نیاز به Bulk/Fine Filling و کنترل دقیق نقطه قطع دارند، عملکرد آن بسیار مناسب است.

• آیا می‌توان بدون PLC از WP251 استفاده کرد؟

بله، WP251 قابلیت Standalone دارد و با I/O داخلی می‌تواند برخی فرآیندهای توزین و پرکن را مستقل اجرا کند.



جمع‌بندی مهندسی

ماژول SIWAREX WP251 با کد فنی 7MH4960-6AA01 یک راهکار بسیار دقیق و کاربردی برای مهندسان اتوماسیون و ماشین‌سازانی است که در حوزه بسته‌بندی، پرکن، دوزینگ و توزین فرایندی فعالیت می‌کنند. این ماژول با پشتیبانی از لودسل‌های 1 تا 4 mV/V، قابلیت اتصال به SIMATIC S7-1200، امکان کارکرد Standalone، پورت‌های Ethernet و RS485، چهار ورودی دیجیتال، چهار خروجی دیجیتال و یک خروجی آنالوگ 0/4–20 mA، از نظر انعطاف، دقت و سطح کنترل، یک گزینه کاملاً مهندسی‌شده محسوب می‌شود.

اگر پروژه شما شامل ماشین بسته‌بندی وزنی، سیستم کیسه‌پرکن، پرکن مواد پودری یا گرانولی، یا فرآیند Batch Filling است، SIWAREX WP251 7MH4960-6AA01 از آن تجهیزاتی است که با تنظیم درست، کالیبراسیون اصولی و طراحی مکانیکی صحیح، می‌تواند هم دقت نهایی محصول را بالا ببرد و هم ضایعات فرآیند را کاهش دهد.
