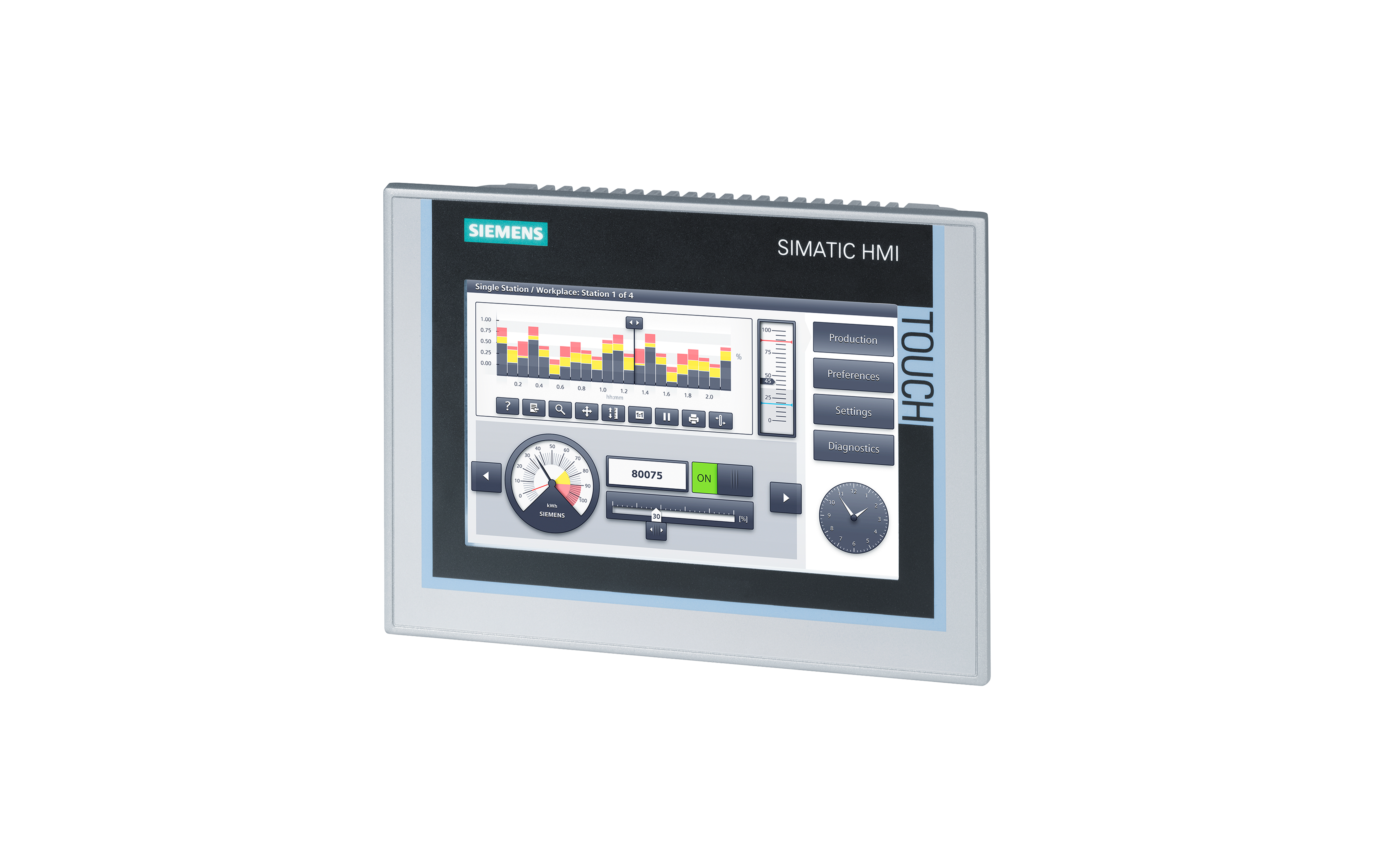

بررسی کلی اچ‌ ام آی زیمنس SIMATIC HMI, TP700 Comfort با کدفنی 6AV2124-0GC01-0AX0

سیماتیک پنل

نمایشگر ۷ اینچ لمسی(از نوع TFT)

پشتیبانی از بیش از ۱۶ میلیون رنگ

دارای هفت عدد پورت

۲ پورت پروفی‌نت

۱ پورت پروفی‌باس و MPI

۲ پورت USB

۲ پورت AUX

سیستم عامل Windows CE 6.0

برنامه‌نویسی و کانفیگ با استفاده از WinCC Comfort V11



اچ‌ ام آی زیمنس SIMATIC HMI TP700 Comfort کد 6AV2124-0GC01-0AX0

کد فنی: 6AV2124-0GC01-0AX0

اچ‌ ام آی زیمنس SIMATIC HMI TP700 Comfort یکی از محبوب‌ترین و حرفه‌ای‌ترین پنل‌های لمسی سری Comfort است که برای مانیتورینگ و کنترل سیستم‌های اتوماسیون صنعتی پیشرفته طراحی شده است. این پنل با نمایشگر ۷ اینچی TFT، پشتیبانی از بیش از ۱۶ میلیون رنگ و مجموعه‌ای کامل از پورت‌های ارتباطی صنعتی، انتخابی ایده‌آل برای پروژه‌هایی است که به کیفیت تصویر بالا، انعطاف‌پذیری در ارتباط و کارکرد پایدار نیاز دارند.

اگر در پروژه‌های خود با PLCهای زیمنس مثل S7‑1200، S7‑1500 یا S7‑300 کار می‌کنید و به یک HMI باکیفیت برای نمایش گرافیک‌ها، آلارم‌ها، ترندها و صفحات عملیاتی نیاز دارید، TP700 Comfort به‌عنوان یک سیماتیک پنل حرفه‌ای، تعادل بسیار خوبی بین امکانات، کارایی و قیمت ارائه می‌دهد.



معرفی محصول

HMI زیمنس TP700 Comfort با کد 6AV2124-0GC01-0AX0 از سری Comfort Panel زیمنس است؛ سری‌ای که نسبت به پنل‌های Basic امکانات گرافیکی، ارتباطی و پردازشی قدرتمندتری در اختیار طراح سیستم قرار می‌دهد.

این پنل دارای یک نمایشگر ۷ اینچی لمسی از نوع TFT است که با پشتیبانی از بیش از ۱۶ میلیون رنگ، امکان نمایش صفحات گرافیکی بسیار باکیفیت را فراهم می‌کند. این موضوع در پروژه‌هایی که شامل گرافیک‌های پیچیده، آلارم‌های رنگی، نمودارهای روند (Trend) و نمایش هم‌زمان چندین وضعیت هستند، اهمیت زیادی دارد.

سیستم‌عامل داخلی این پنل Windows CE 6.0 است؛ پلتفرمی سبک و پایدار که برای کاربردهای صنعتی طراحی شده و امکان اجرای پروژه‌های HMI با سرعت مناسب و پاسخ‌گویی بالا را فراهم می‌کند. همین ترکیب سخت‌افزار و نرم‌افزار باعث می‌شود پایداری و طول عمر سیستم افزایش یابد و نیاز به خاموش/روشن کردن یا ریست‌های مکرر کاهش پیدا کند.

از طرف دیگر، پورت‌های ارتباطی متعدد مانند Profinet، Profibus/MPI، USB و AUX باعث می‌شوند این HMI به‌راحتی در انواع توپولوژی‌های شبکه صنعتی جای بگیرد؛ چه در شبکه‌های مبتنی بر اترنت صنعتی و چه در شبکه‌های مبتنی بر فیلدباس‌های کلاسیک‌تر.



ویژگی‌ها و مزایا

نمایشگر ۷ اینچ لمسی TFT با کیفیت بالا

نمایشگر ۷ اینچ این پنل، اندازه‌ای ایده‌آل برای تابلوهای برق متوسط و بزرگ است. این اندازه اجازه می‌دهد:

• چندین آبجکت گرافیکی هم‌زمان روی صفحه دیده شوند،

• آلارم‌ها، وضعیت موتورها و فیلدهای ورودی/خروجی در یک صفحه نمایش داده شوند،

• اپراتور بدون نیاز به جابه‌جایی مداوم بین صفحات، فرآیند را پایش کند.

صفحه لمسی از نوع TFT Touchscreen است که پاسخ‌گویی خوبی دارد و برای استفاده طولانی‌مدت در محیط صنعتی طراحی شده است.

پشتیبانی از بیش از ۱۶ میلیون رنگ

عمق رنگ بالا به معنی نمایش بسیار دقیق گرافیک‌ها، آیکون‌ها، نمودارها و وضعیت‌هاست. برای مثال:

• نمایش آلارم‌ها با رنگ‌های متفاوت (قرمز، زرد، سبز)

• جدا کردن بخش‌های مختلف فرآیند با رنگ‌های مجزا

• نمایش ترندهای زمانی با خطوط رنگی مختلف

این موضوع هم خوانایی را بالا می‌برد و هم احتمال خطای اپراتور در تشخیص وضعیت سیستم را کاهش می‌دهد.

پورت‌های ارتباطی متعدد

این پنل در مجموع هفت پورت مختلف در اختیار شما قرار می‌دهد:

• ۲ پورت Profinet (RJ45)

برای اتصال به شبکه اترنت صنعتی، ارتباط با PLCهای S7‑1200، S7‑1500، HMIهای دیگر یا حتی اتصال به شبکه‌های بالادستی (SCADA، MES و غیره).

• ۱ پورت Profibus / MPI

برای ارتباط با PLCهای قدیمی‌تر مانند S7‑300 و S7‑400 یا شبکه‌هایی که هنوز بر پایه Profibus طراحی شده‌اند.

• ۲ پورت USB

جهت:

• انتقال پروژه HMI

• گرفتن بکاپ

• اتصال فلش USB

• اتصال برخی تجهیزات جانبی (مثلاً ماوس یا کیبورد صنعتی در صورت نیاز)

• ۲ پورت AUX

که می‌توانند بسته به پیکربندی برای کاربردهای مختلف کمکی یا اتصال به تجهیزات خاص استفاده شوند.

این تنوع در پورت‌ها باعث می‌شود TP700 Comfort در پروژه‌هایی که نیاز به ارتباط هم‌زمان با چند PLC یا چند شبکه دارند، به‌خوبی جوابگو باشد.

سیستم‌عامل صنعتی Windows CE 6.0

وجود سیستم‌عامل Windows CE 6.0 در این پنل، محیطی پایدار و تست‌شده برای اجرای پروژه‌های HMI فراهم می‌کند. از مزایای این سیستم‌عامل:

• بوت سریع

• مصرف منابع بهینه

• طراحی شده برای کار مداوم در محیط صنعتی

• پشتیبانی کامل در محیط WinCC Comfort

برنامه‌نویسی با WinCC Comfort V11

پروژه‌های این HMI با استفاده از WinCC Comfort V11 (در محیط TIA Portal) طراحی و کانفیگ می‌شوند. این نرم‌افزار امکانات زیر را ارائه می‌دهد:

• طراحی صفحات گرافیکی به‌صورت Drag & Drop

• تعریف آلارم‌ها، رویدادها و پیام‌ها

• تنظیم آرشیو داده‌ها

• تعریف کاربران و سطوح دسترسی

• ارتباط ساده با PLCهای زیمنس

به این ترتیب، مهندسان می‌توانند در یک محیط یکپارچه، هم PLC و هم HMI را برنامه‌نویسی و پیکربندی کنند.



مشخصات فنی

مشخصات عمومی

• نوع محصول: SIMATIC HMI Comfort Panel

• مدل: TP700 Comfort

• اندازه نمایشگر: ۷ اینچ

• نوع صفحه نمایش: TFT Touchscreen

• عمق رنگ: بیش از ۱۶ میلیون رنگ

• سیستم‌عامل: Windows CE 6.0

• کد محصول: 6AV2124-0GC01-0AX0

پورت‌های ارتباطی

• ۲× Profinet (RJ45)

• ۱× Profibus / MPI

• ۲× USB

• ۲× AUX

نرم‌افزار پیکربندی

• نرم‌افزار برنامه‌نویسی: WinCC Comfort V11

• محیط توسعه: TIA Portal

این مشخصات باعث می‌شود TP700 Comfort برای طیف وسیعی از کاربردهای اتوماسیون صنعتی قابل استفاده باشد؛ از خطوط تولید و بسته‌بندی گرفته تا ماشین‌آلات خاص، سیستم‌های HVAC و حتی پروژه‌های زیرساختی.



چرا HMI زیمنس TP700 Comfort را انتخاب کنیم؟

کیفیت تصویر و گرافیک حرفه‌ای

پشتیبانی از ۱۶ میلیون رنگ و صفحه TFT باکیفیت، این امکان را می‌دهد که صفحات بسیار زیبا، شفاف و حرفه‌ای طراحی کنید؛ این موضوع برای کاربرپسند بودن سیستم و کاهش خطای انسانی بسیار مهم است.

انعطاف‌پذیری بالا در شبکه

وجود Profinet، Profibus/MPI و USB در یک دستگاه، این HMI را به یک هاب ارتباطی کوچک تبدیل می‌کند. می‌توانید:

• هم‌زمان به یک PLC جدید مبتنی بر Profinet و یک PLC قدیمی مبتنی بر Profibus متصل شوید

• پروژه را از طریق USB آپلود یا آپدیت کنید

• این پنل را به‌عنوان رابط گرافیکی مرکزی در یک خط تولید استفاده کنید

مناسب برای پروژه‌های پیشرفته

TP700 Comfort برای پروژه‌هایی ساخته شده که در آن‌ها:

• تعداد صفحات زیاد است

• گرافیک‌ها پیچیده‌اند

• آلارم‌ها و لاگ‌ها اهمیت بالایی دارند

• نیاز به اتصال به چند شبکه یا چند PLC وجود دارد

سازگاری کامل با PLCهای زیمنس

این پنل به‌صورت کامل با PLCهای زیر سازگار است:

• S7‑1200

• S7‑1500

• S7‑300 (از طریق Profibus/MPI)

این سازگاری، یکپارچگی سیستم اتوماسیون را بالا می‌برد و از بروز مشکلات ارتباطی جلوگیری می‌کند.

طراحی صنعتی مقاوم

TP700 Comfort برای کار در محیط‌های صنعتی سخت طراحی شده است. پنل جلویی معمولاً دارای درجه حفاظت بالا (مانند IP65) است که آن را برای نصب روی درب تابلوها در محیط‌های کارخانه‌ای مناسب می‌کند.



سوالات متداول

تفاوت سری Comfort با سری Basic در چیست؟

سری Comfort نسبت به سری Basic:

• کیفیت تصویر بالاتر و عمق رنگ بیشتری دارد

• پورت‌های ارتباطی متنوع‌تر (مثل Profinet + Profibus هم‌زمان) ارائه می‌دهد

• پردازنده و حافظه قوی‌تر و در نتیجه عملکرد سریع‌تری دارد

• امکان طراحی صفحات پیچیده‌تر و استفاده از گرافیک‌های سنگین‌تر را فراهم می‌کند.

اگر پروژه‌ای ساده و اقتصادی دارید، سری Basic کافی است؛ اما برای پروژه‌های حرفه‌ای و پیشرفته، سری Comfort انتخاب بهتری است.

آیا این HMI قابلیت اتصال همزمان به چند PLC را دارد؟

بله. به‌دلیل وجود چندین پورت Profinet و یک پورت Profibus/MPI، می‌توانید TP700 Comfort را به چند PLC مختلف متصل کنید؛ مثلاً یک PLC S7‑1200 از طریق Profinet و یک S7‑300 از طریق Profibus.

آیا می‌توان از فلش USB برای انتقال پروژه استفاده کرد؟

بله. پورت‌های USB این HMI به شما اجازه می‌دهند:

• پروژه‌ها را روی فلش ذخیره و منتقل کنید

• از پروژه‌ها بکاپ بگیرید

• فایل‌های لازم را بین چند HMI جابه‌جا کنید



سیستم‌عامل این پنل چیست؟

این پنل از Windows CE 6.0 استفاده می‌کند؛ یک سیستم‌عامل سبک و پایدار که مخصوص تجهیزات صنعتی طراحی شده و برای کار مداوم و طولانی‌مدت مناسب است.



خلاصه مطلب

خرید HMI زیمنس TP700 Comfort با کد 6AV2124-0GC01-0AX0 برای پروژه‌هایی که به یک پنل لمسی ۷ اینچ با کیفیت تصویر بسیار بالا، پشتیبانی از بیش از ۱۶ میلیون رنگ و پورت‌های ارتباطی Profinet و Profibus/MPI نیاز دارند، انتخابی هوشمندانه است. این سیماتیک پنل با سیستم‌عامل Windows CE 6.0 و امکان برنامه‌نویسی از طریق WinCC Comfort V11، گزینه‌ای ایده‌آل برای مانیتورینگ و کنترل پیشرفته در سیستم‌های اتوماسیون صنعتی محسوب می‌شود.
