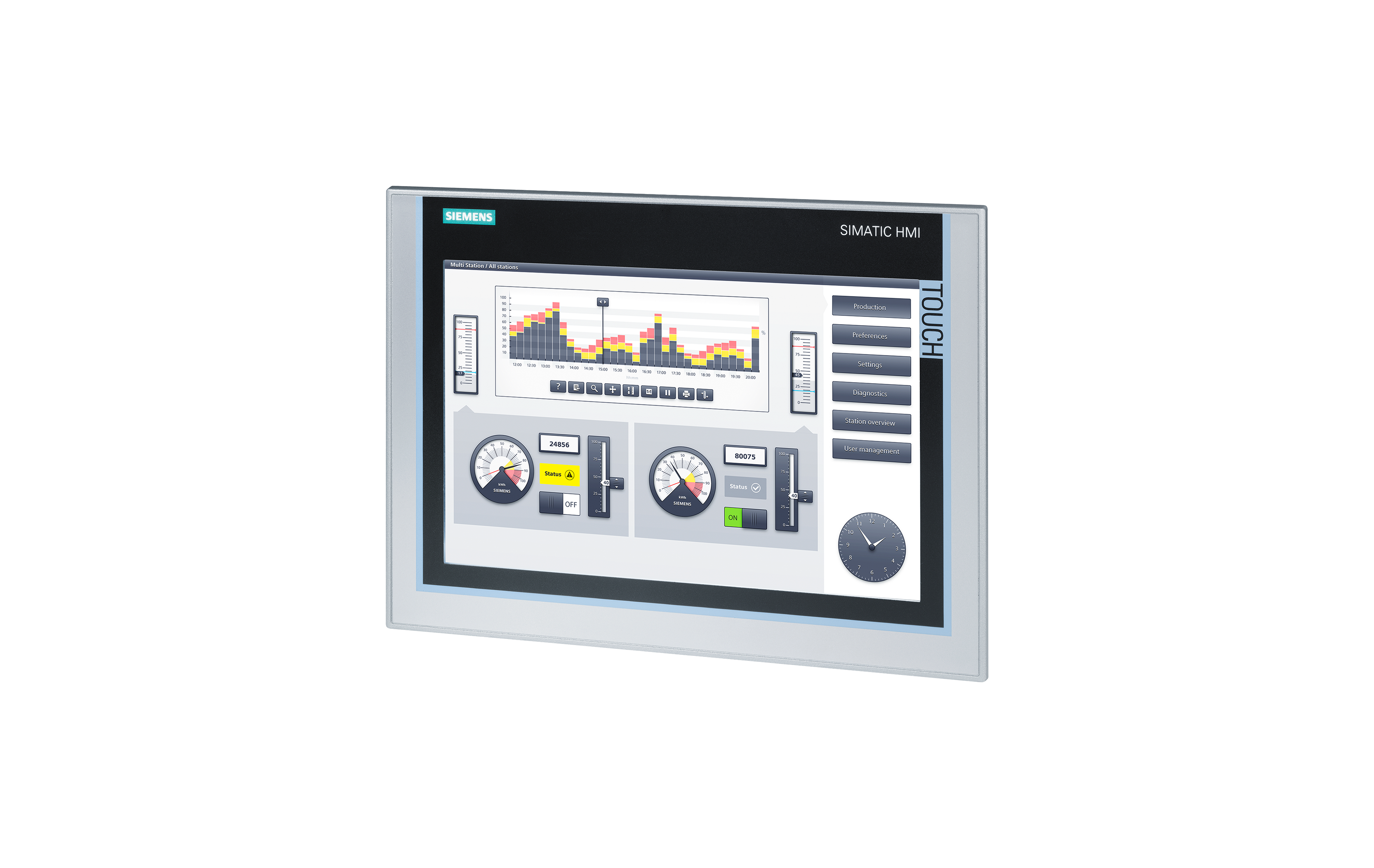

بررسی کلی اچ‌ ام آی زیمنس SIMATIC HMI, TP1200 Comfort با کدفنی 6AV2124-0MC01-0AX0

سیماتیک پنل

نمایشگر ۱۲ اینچ لمسی(از نوع TFT)

پشتیبانی از بیش از ۱۶ میلیون رنگ

دارای هفت عدد پورت

۲ پورت پروفی‌نت

۱ پورت پروفی‌باس و MPI

۲ پورت USB

۲ پورت AUX

سیستم عامل Windows CE 6.0

برنامه‌نویسی و کانفیگ با استفاده از WinCC Comfort V11



اچ‌ ام آی زیمنس SIMATIC HMI TP1200 Comfort کد 6AV2124-0MC01-0AX0

کد فنی: 6AV2124-0MC01-0AX0

HMI زیمنس SIMATIC HMI TP1200 Comfort یکی از قدرتمندترین پنل‌های اپراتوری در خانواده Comfort Panel زیمنس است که برای مانیتورینگ، کنترل و مدیریت فرآیندهای صنعتی در پروژه‌های متوسط و پیشرفته طراحی شده است. این پنل با بهره‌گیری از نمایشگر لمسی ۱۲ اینچی TFT و قابلیت نمایش بیش از ۱۶ میلیون رنگ، امکان مشاهده دقیق اطلاعات فرآیند، نمودارها، آلارم‌ها و صفحات گرافیکی سیستم‌های اتوماسیون صنعتی را فراهم می‌کند.

پنل‌های سری Comfort زیمنس به دلیل کیفیت ساخت بالا، عملکرد پایدار و امکانات ارتباطی گسترده، در بسیاری از صنایع مدرن مورد استفاده قرار می‌گیرند. مدل TP1200 Comfort با کد فنی 6AV2124-0MC01-0AX0 نیز یکی از محبوب‌ترین پنل‌های اپراتوری در پروژه‌هایی است که نیاز به نمایش اطلاعات گسترده، کنترل دقیق تجهیزات و رابط کاربری حرفه‌ای دارند.

این HMI با پشتیبانی از چندین پورت ارتباطی صنعتی، سیستم عامل پایدار Windows CE 6.0 و قابلیت برنامه‌نویسی در نرم‌افزار WinCC Comfort V11، یکی از گزینه‌های قابل اعتماد برای مهندسان اتوماسیون صنعتی محسوب می‌شود.



معرفی HMI زیمنس TP1200 Comfort

پنل اپراتوری SIMATIC HMI TP1200 Comfort به عنوان یکی از مدل‌های پیشرفته در سری Comfort زیمنس طراحی شده است تا رابط کاربری قدرتمندی میان اپراتور و سیستم‌های اتوماسیون صنعتی ایجاد کند. این پنل با نمایشگر بزرگ ۱۲ اینچی فضای کافی برای نمایش صفحات گرافیکی پیچیده، دیاگرام‌های فرآیندی، وضعیت تجهیزات و داده‌های سیستم را در اختیار کاربران قرار می‌دهد.

نمایشگر TFT Touchscreen در این مدل دارای کیفیت تصویر بسیار بالا است و قادر است بیش از ۱۶ میلیون رنگ را نمایش دهد. این ویژگی باعث می‌شود عناصر گرافیکی، نمودارها و داده‌های فرآیندی با وضوح بالا و دقت مناسب نمایش داده شوند.

در بسیاری از پروژه‌های صنعتی، اپراتور باید به صورت هم‌زمان چندین پارامتر مختلف مانند فشار، دما، سرعت موتور، وضعیت سنسورها و آلارم‌ها را بررسی کند. نمایشگر بزرگ این HMI باعث می‌شود چنین اطلاعاتی به راحتی در یک صفحه قابل مشاهده باشد.

از نظر ارتباطات صنعتی نیز این پنل امکانات کاملی در اختیار کاربران قرار می‌دهد. وجود دو پورت Profinet، یک پورت Profibus/MPI، دو پورت USB و دو پورت AUX باعث شده است که TP1200 Comfort بتواند در انواع شبکه‌های صنعتی مورد استفاده قرار گیرد.



ویژگی‌های کلیدی HMI زیمنس TP1200 Comfort

نمایشگر بزرگ ۱۲ اینچی لمسی

یکی از مهم‌ترین مزایای این HMI، نمایشگر بزرگ ۱۲ اینچی لمسی آن است. این صفحه نمایش فضای گسترده‌ای برای طراحی صفحات گرافیکی و نمایش اطلاعات فرآیندی فراهم می‌کند.

در سیستم‌های صنعتی پیچیده که نیاز به نمایش چندین نمودار و پارامتر مختلف وجود دارد، وجود نمایشگر بزرگ کمک می‌کند تا اپراتور بدون نیاز به جابه‌جایی مداوم بین صفحات، وضعیت کلی سیستم را بررسی کند.

همچنین صفحه لمسی این پنل باعث می‌شود کار با سیستم بسیار ساده و سریع باشد و اپراتور بتواند تنها با لمس صفحه، فرمان‌های مورد نظر را اجرا کند.



نمایش بیش از ۱۶ میلیون رنگ

پشتیبانی از بیش از ۱۶ میلیون رنگ باعث می‌شود عناصر گرافیکی طراحی شده در محیط WinCC با دقت بالا نمایش داده شوند. این ویژگی در نمایش نمودارها، دیاگرام‌های صنعتی و صفحات کنترلی بسیار مهم است.

در بسیاری از سیستم‌های صنعتی، رنگ‌ها برای نمایش وضعیت تجهیزات استفاده می‌شوند. به عنوان مثال رنگ سبز نشان‌دهنده عملکرد عادی، رنگ زرد نشان‌دهنده هشدار و رنگ قرمز نشان‌دهنده خطا است. نمایش دقیق این رنگ‌ها به اپراتور کمک می‌کند تا سریع‌تر وضعیت سیستم را تشخیص دهد.



امکانات ارتباطی گسترده

HMI زیمنس TP1200 Comfort از نظر ارتباطات صنعتی بسیار کامل طراحی شده است و دارای هفت پورت ارتباطی می‌باشد که امکان اتصال به تجهیزات مختلف را فراهم می‌کنند.

پورت‌های ارتباطی این دستگاه شامل موارد زیر هستند:

• دو پورت Profinet برای ارتباط سریع با PLCها

• یک پورت Profibus / MPI برای اتصال به شبکه‌های صنعتی قدیمی‌تر

• دو پورت USB برای انتقال پروژه و ذخیره داده‌ها

• دو پورت AUX برای ارتباطات جانبی

وجود این پورت‌ها باعث می‌شود این HMI در انواع پروژه‌های صنعتی به راحتی قابل استفاده باشد.



سیستم عامل Windows CE 6.0

این پنل از سیستم عامل Windows CE 6.0 استفاده می‌کند که یکی از سیستم‌عامل‌های پایدار و مناسب برای تجهیزات صنعتی محسوب می‌شود.

مزایای این سیستم عامل عبارتند از:

• پایداری بالا در عملکرد طولانی‌مدت

• مصرف منابع کم

• اجرای سریع پروژه‌های HMI

• عملکرد قابل اعتماد در محیط‌های صنعتی

این ویژگی‌ها باعث می‌شود پنل‌های سری Comfort زیمنس بتوانند در خطوط تولید با کارکرد ۲۴ ساعته به خوبی عمل کنند.



برنامه‌نویسی با WinCC Comfort V11

برای طراحی صفحات گرافیکی و برنامه‌نویسی این HMI از نرم‌افزار WinCC Comfort V11 استفاده می‌شود. این نرم‌افزار بخشی از محیط مهندسی TIA Portal است و امکانات گسترده‌ای برای طراحی رابط کاربری صنعتی فراهم می‌کند.

در این محیط می‌توان موارد زیر را طراحی و پیکربندی کرد:

• صفحات گرافیکی کنترلی

• آلارم‌ها و پیام‌های خطا

• نمودارهای روند (Trend)

• سیستم‌های ثبت داده

• مدیریت کاربران و سطوح دسترسی

استفاده از WinCC باعث می‌شود طراحی رابط کاربری HMI به صورت حرفه‌ای و کاملاً هماهنگ با PLC انجام شود.



کاربردهای HMI زیمنس TP1200 Comfort

به دلیل امکانات پیشرفته و نمایشگر بزرگ، این پنل در صنایع مختلف کاربرد گسترده‌ای دارد.

خطوط تولید صنعتی

در خطوط تولید، این HMI برای نمایش وضعیت ماشین‌آلات، سرعت تولید، آلارم‌ها و پارامترهای فرآیندی استفاده می‌شود.

ماشین‌آلات بسته‌بندی

در دستگاه‌های بسته‌بندی، اپراتور می‌تواند از طریق این پنل تنظیمات سرعت، تعداد تولید و وضعیت عملکرد دستگاه را کنترل کند.

صنایع غذایی و دارویی

در صنایع غذایی و دارویی که نیاز به کنترل دقیق فرآیندها وجود دارد، این HMI برای مانیتورینگ سیستم‌ها استفاده می‌شود.

صنایع نفت، گاز و پتروشیمی

در این صنایع، نمایش دقیق اطلاعات فرآیندی و هشدارها اهمیت زیادی دارد و TP1200 Comfort می‌تواند این اطلاعات را با وضوح بالا نمایش دهد.

سیستم‌های مانیتورینگ کارخانه

در بسیاری از کارخانه‌ها از این پنل برای نمایش وضعیت کلی تجهیزات و فرآیندهای تولید استفاده می‌شود.



سازگاری با PLC های زیمنس

یکی از مهم‌ترین مزایای HMI های زیمنس، هماهنگی کامل با PLC های این شرکت است. مدل TP1200 Comfort نیز به راحتی می‌تواند با PLC های مختلف زیمنس ارتباط برقرار کند.

از جمله PLC هایی که با این HMI سازگار هستند می‌توان به موارد زیر اشاره کرد:

• S7‑1200

• S7‑1500

• S7‑300

• S7‑400

این ارتباط معمولاً از طریق شبکه Profinet یا Profibus برقرار می‌شود و امکان تبادل سریع داده‌ها بین PLC و HMI را فراهم می‌کند.



تفاوت TP1200 Comfort با سایر مدل‌های سری Comfort

در خانواده Comfort Panel زیمنس مدل‌های مختلفی وجود دارد که تفاوت اصلی آن‌ها در اندازه نمایشگر و میزان فضای نمایش اطلاعات است.

مدل TP700 Comfort دارای نمایشگر ۷ اینچی است و برای پروژه‌های کوچک‌تر استفاده می‌شود.

مدل TP900 Comfort دارای نمایشگر ۹ اینچی است و برای پروژه‌های متوسط مناسب است.

مدل TP1200 Comfort با نمایشگر ۱۲ اینچی فضای بیشتری برای نمایش اطلاعات فراهم می‌کند و برای پروژه‌هایی که نیاز به مانیتورینگ گسترده دارند گزینه مناسب‌تری محسوب می‌شود.



سوالات متداول

آیا HMI TP1200 Comfort دارای صفحه لمسی است؟

بله، این مدل دارای نمایشگر لمسی ۱۲ اینچی است که امکان کنترل آسان سیستم را فراهم می‌کند.

آیا این HMI از شبکه Profinet پشتیبانی می‌کند؟

بله، این دستگاه دارای دو پورت Profinet برای ارتباط با PLC و سایر تجهیزات صنعتی است.

نرم‌افزار مورد استفاده برای برنامه‌نویسی این HMI چیست؟

برای طراحی و برنامه‌نویسی این پنل از WinCC Comfort V11 در محیط TIA Portal استفاده می‌شود.

آیا امکان انتقال پروژه از طریق USB وجود دارد؟

بله، با استفاده از پورت‌های USB می‌توان پروژه‌ها و داده‌ها را منتقل یا ذخیره کرد.



جمع‌بندی

اگر به دنبال یک HMI حرفه‌ای با نمایشگر بزرگ، کیفیت تصویر بالا و امکانات ارتباطی کامل هستید، پنل SIMATIC HMI TP1200 Comfort با کد 6AV2124-0MC01-0AX0 یکی از بهترین گزینه‌ها در میان محصولات زیمنس محسوب می‌شود.

این پنل با بهره‌گیری از نمایشگر لمسی ۱۲ اینچی TFT، قابلیت نمایش بیش از ۱۶ میلیون رنگ، پورت‌های ارتباطی متنوع و سیستم عامل پایدار Windows CE، عملکردی قابل اعتماد در پروژه‌های اتوماسیون صنعتی ارائه می‌دهد. همچنین سازگاری کامل با PLC های زیمنس و امکان برنامه‌نویسی در WinCC Comfort باعث شده است این HMI به یکی از محبوب‌ترین پنل‌های صنعتی در بسیاری از صنایع تبدیل شود.
