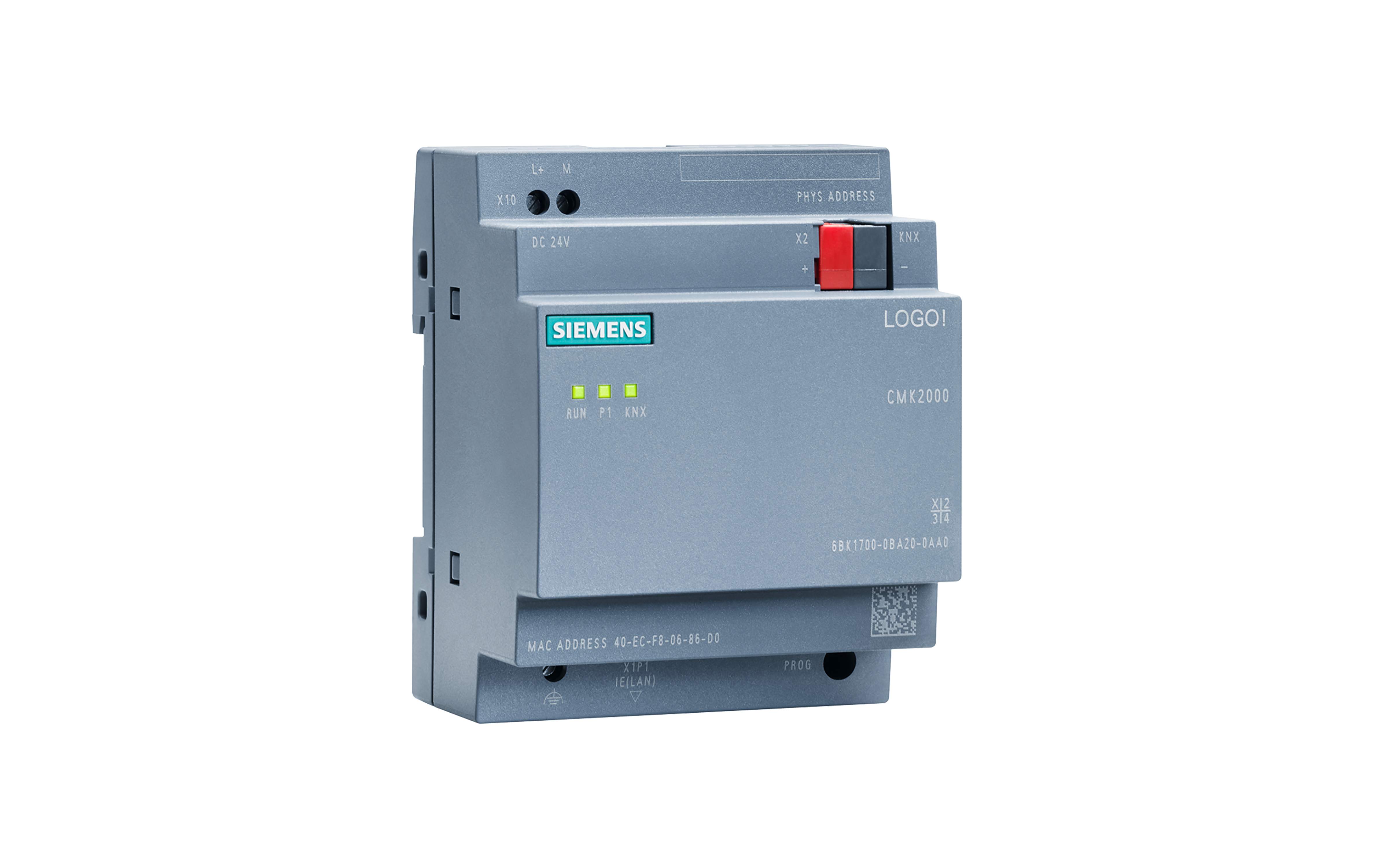

معرفی و بررسی فنی کارت لوگو! زیمنس مدل LOGO! CMK2000 با کد فنی 6BK1700-0BA20-0AA0

ماژول ارتباطی لوگو! CMK2000 برای ادغام لوگو! 8 "در باس‌سیستم ساختمان KNX؛" اتصال ۲۴ ولت DC (۰/۰۴ آمپر)

۱ عدد پورت RJ45 برای ارتباط اترنت ۵۰ آبجکت ارتباطی همگام سازی زمان روز و پیکربندی/عیب‌یابی از طریق ارتباط با وب

کارت لوگو! زیمنس CMK2000 — پل KNX برای LOGO! 8 (6BK1700-0BA20-0AA0)

معرفی مهندسی و جایگاه در معماری ساختمان هوشمند

کارت ارتباطی LOGO! CMK2000 با کد سفارش 6BK1700-0BA20-0AA0، ماژول تخصصی زیمنس برای ادغام کنترل‌کننده LOGO! 8 در باس KNX است. در پروژه‌های روشنایی، HVAC، سایه‌بندی و مانیتورینگ ساختمان، KNX لایه یکپارچه‌سازی است؛ LOGO! 8 منطق محلی، تایمر، شمارنده و رله را روی پنل یا دیواری اجرا می‌کند. CMK2000 این دو دنیا را بدون PLC سنگین‌تر به هم وصل می‌کند.

از دید سیستمی، CMK2000 Gateway است: سمت LOGO! با پروتکل اختصاصی ماژول‌های LOGO! 8 صحبت می‌کند؛ سمت KNX به‌عنوان KNX Data Secure–capable device (بسته به نسخه فریم‌ور و پیکربندی ETS) اشیاء گروه را منتشر و مصرف می‌کند. برای مهندس برق ساختمان یعنی منطق LOGO! (مثلاً پمپ، فن کویل محلی، سناریوی ورود) در Topology KNX دیده می‌شود و از شماره‌های گروه، سنسورها و پنل‌های KNX قابل فرمان است.

مشخصات فنی کلیدی 6BK1700-0BA20-0AA0

• تغذیه و نصب فیزیکی

• ولتاژ تغذیه: 24 ولت DC (مطابق مشخصات محصول؛ جریان نامی حدود 0,04 آمپر)
• نصب: ماژول روی ریل DIN در کنار LOGO! 8؛ اتصال برقی از طریق باس داخلی/کانکتورهای ماژول LOGO!
• محیط: دمای عملیاتی و EMC مطابق کاتالوگ زیمنس برای تابلو کنترل ساختمان؛ کابل شبکه از مسیر جدا از توان قدرت

جریان 40 میلی‌آمپر یعنی بار تغذیه LOGO! عملاً تغییر محسوسی ایجاد نمی‌کند؛ با این حال در محاسبه منبع 24 VDC ماژول‌های CMK2000، CMR، CEM و غیره را جمع بزنید.

• ارتباطات: RJ45 اترنت و باس KNX

• یک پورت RJ45 برای ارتباط اترنت (پیکربندی، عیب‌یابی، به‌روزرسانی طبق مستندات نرم‌افزار)
• رابط KNX: از طریق تراشه KNX روی ماژول (معمولاً اتصال به خط زرد/قرمز KNX با ترمینال مناسب و Coupler/Line در ETS)

پورت RJ45 برای Commissioning است، نه جایگزین کامل TP1 در صحنه KNX کلاسیک؛ در عمل هر دو لایه را در نقشه سیم‌کشی و Firewall جدا نگه دارید.

• ظرفیت داده: ۵۰ آبجکت ارتباطی

• ۵۰ Communication Object برای نگاشت ورودی/خروجی و متغیرهای LOGO! به Group Addresses
• هر آبجکت می‌تواند Boolean، مقدار چندسطحی (مثلاً 1-bit تا 14-bit بسته به نوع داده ETS) یا سناریوهای ترکیبی باشد

پنجاه آبجکت برای زیرسیستم محلی کافی است؛ برای کل ساختمان باید سلسله‌مراتب طراحی کنید: CMK2000 فقط آنچه LOGO! 8 واقعاً پردازش می‌کند را روی KNX منعکس کند، نه کل دیتابیس ETS.

• همگام‌سازی زمان روز

• Day/Time synchronization بین KNX و LOGO! 8
• تایمرهای LOGO!، برنامه هفتگی و مقایسه ساعت با زمان ساختمان KNX هم‌راستا می‌شوند

بدون همگام‌سازی، پس از قطع برق یا DST، رفتار روشنایی و شیرهای زمانی LOGO! از بقیه KNX جدا می‌افتد؛ فعال‌سازی این قابلیت در ETS و LOGO! Soft Comfort V8.3+ جزو چک‌لیست تحویل است.

• پیکربندی و عیب‌یابی از طریق وب

• Web-based configuration/diagnostics روی اترنت
• مشاهده وضعیت لینک KNX، آبجکت‌ها و پارامترها بدون باز کردن مکرر پروژه LOGO! (محدودیت‌ها را در راهنمای آنلاین همان نسخه فریم‌ور ببینید)

در شبکه ساختمان، IP ماژول را در VLAN مدیریت یا زیرشبکه ایزوله قرار دهید؛ دسترسی وب بدون احرازیت سخت‌گیرانه خطر امنیتی است.

لایه‌های زیرین تکنولوژی: از LOGO! VM تا Group Address

• نگاشت منطق LOGO! به دنیای KNX

LOGO! 8 برنامه را در حافظه داخلی اجرا می‌کند: ورودی‌های دیجیتال/آنالوگ (با ماژول‌های جانبی)، خروجی‌ها، Markers و بلوک‌های فانکشن. CMK2000 لایه تبدیل است:

• در LOGO! Soft Comfort یا LOGO! Web Editor، متغیرهای قابل KNX را به CMK2000 اختصاص دهید.
• در ETS (مثلاً ETS5/ETS6)، Application Program ماژول CMK2000 را بارگذاری و هر آبجکت را به Group Address وصل کنید.
• Download جداگانه به LOGO! و به باس KNX طبق ترتیب مستند زیمنس انجام شود تا از حالت «آدرس‌ها پر شده ولی LOGO! قدیمی است» جلوگیری شود.

• استاندارد KNX و تعامل با سایر تجهیزات

KNX ISO/IEC 14543-3 است؛ CMK2000 با Switch/Actuator/Sensorهای TP1 هم‌بستگی دارد. وقتی LOGO! خروجی مجازی را روی آدرس روشنایی اتاق منتشر می‌کند، Feedback از همان آدرس یا آدرس وضعیت جدا باعث پایداری منطق KNX (مثلاً Central Off) می‌شود.

برای Data Secure در پروژه‌های جدید، سازگاری نسخه ETS، کلیدها و حالت Secure روی خط را با پشتیبانی زیمنس برای این Order Number بررسی کنید.

سناریوهای کاربردی عملیاتی

• روشنایی و سناریوهای ورود در ترکیب LOGO! و KNX

LOGO! 8 با ورودی محلی و آنالوگ ارزان، منطق پله‌ای را نگه می‌دارد؛ KNX کلیدهای زیبا و سناریوهای سراسری را می‌دهد. CMK2000 فرمان «سناریو شب» را از KNX می‌گیرد و Marker در LOGO! را set می‌کند تا رله‌های مستقیم پمپ یا فن کویل هماهنگ شوند.

• HVAC محلی و هماهنگی با اتاق‌های KNX

سنسور دما در LOGO!، Setpoint از KNX، خروجی Valve از رله LOGO! — هر پنجاه آبجکت را در جدول IO List قبل از خرید سخت‌افزار KNX پر کنید.

• مانیتورینگ و سرویس

از وب CMK2000 برای دیدن لینک KNX و خطاهای ارتباطی بعد از نصب استفاده کنید؛ همراه با Bus Monitor در ETS برای ردیابی تلگرام‌های مربوط به آدرس‌های CMK2000.

نکات ظریف مهندسی نصب و راه‌اندازی

• سیم‌کشی KNX و EMC

خط KNX توپیولوژی می‌خواهد؛ CMK2000 یک گره است. از Choke و منبع تغذیه KNX مطابق محاسبه جریان باس پیروی کنید. کابل RJ45 را از کابل‌های موتور و VFD جدا نگه دارید.

• ترتیب Commissioning

• برنامه LOGO! 8 را تست محلی کنید.
• CMK2000 را مکانیکی و برقی نصب و IP اترنت را تنظیم کنید.
• پروژه ETS را با Application درست برای 6BK1700-0BA20-0AA0 بسازید.
• Group Addressing و Time Server KNX را تنظیم کنید.
• تست end-to-end: فرمان از شماره KNX → تغییر در LOGO! → بازخورد روی باس.

• محدودیت ۵۰ آبجکت در طراحی

اگر به آبجکت بیشتر نیاز دارید، تقسیم منطق (چند LOGO! با چند CMK2000) یا انتقال بخشی از منطق به Pure KNX Actuator را در فاز طراحی تصمیم بگیرید؛ CMK2000 جایگزین PLC با هزاران نقطه I/O نیست.

سوالات متداول (FAQ)

• آیا CMK2000 بدون LOGO! 8 کار می‌کند؟

خیر. این ماژول مخصوص LOGO! 8 است و به عنوان expansion/communication module روی همان سیستم نصب می‌شود.

• آیا برای برنامه‌نویسی LOGO! هنوز به Soft Comfort نیاز است؟

بله. منطق اصلی در LOGO! Soft Comfort یا Web Editor توسعه می‌یابد؛ ETS برای پروفایل KNX و آدرس‌دهی گروه استفاده می‌شود.

• پنجاه آبجکت برای چه نوع سیگنال‌هایی کافی است؟

برای ده‌ها نقطه Boolean و چند مقدار آنالوگ/Setpoint در یک زیرسیستم (یک تابلو طبقه، یک AHU کوچک) معمولاً کافی است؛ برای کل پروژه باید چند Gateway در نظر بگیرید.

• همگام‌سازی زمان چگونه فعال می‌شود؟

در ETS و تنظیمات CMK2000/LOGO! طبق راهنما، منبع زمان KNX (یا سرور مشخص‌شده) را به LOGO! متصل کنید تا پس از ریست، ساعت یکسان بماند.

• آیا می‌توان فقط از وب برای همه تنظیمات استفاده کرد؟

وب برای پیکربندی و عیب‌یابی طراحی شده؛ ساخت کامل برنامه LOGO! و پروژه ETS همچنان در ابزارهای تخصصی انجام می‌شود.

• تغذیه 24 VDC از کجا تأمین شود؟

از منبع تغذیه LOGO! 8 (یا منبع مشترک تابلو 24 VDC) مطابق حداکثر جریان مجاز ماژول‌های نصب‌شده روی همان ریل.
