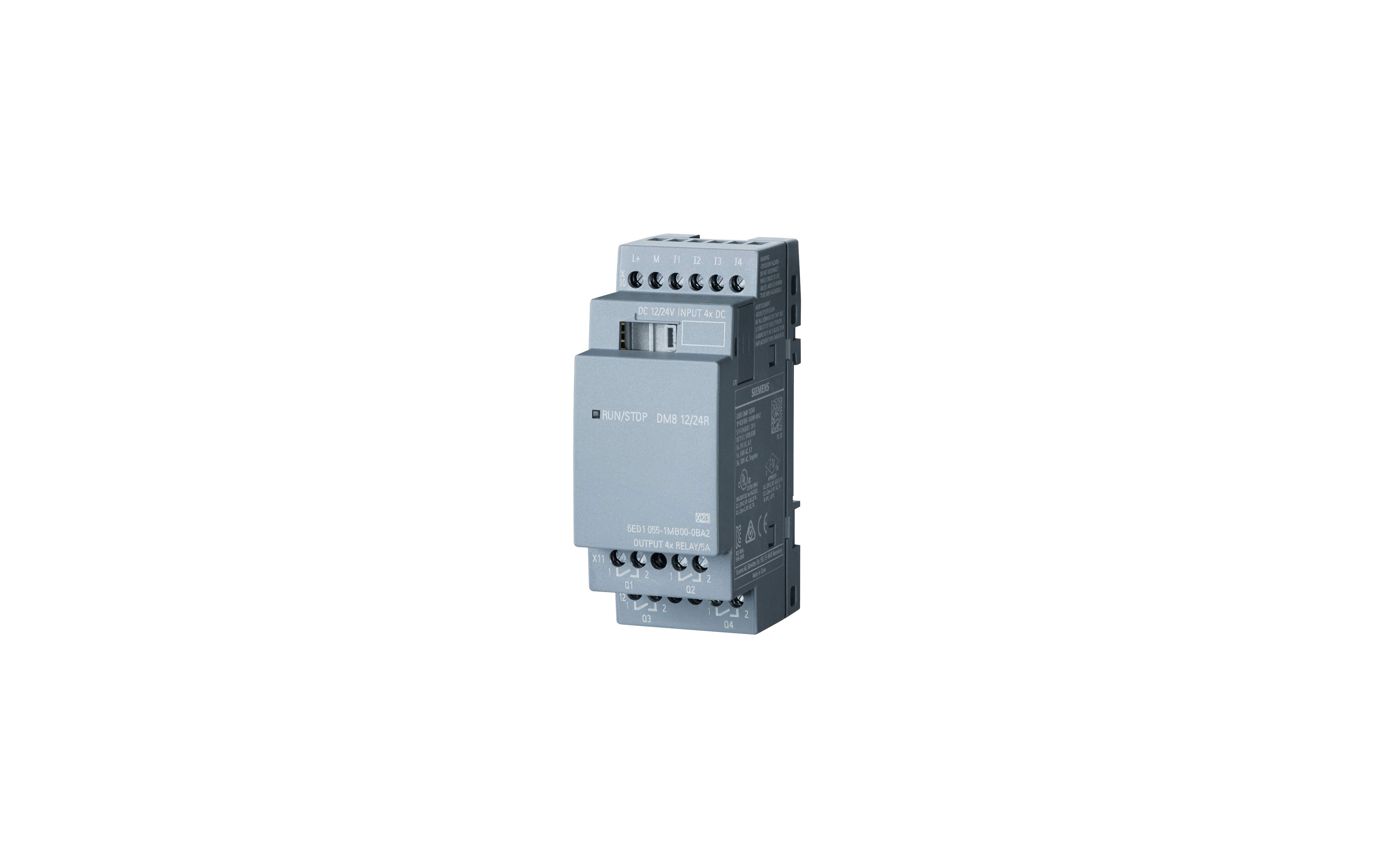

معرفی و بررسی فنی کارت لوگو! زیمنس مدل LOGO! DM8 12/24R با کد فنی 6ED1055-1MB00-0BA2

لوگو!

DM8 12/24R

ماژول‌ توسعه:

تغذیه: ۱۲/۲۴ ولت

ورودی: ۲۴ ولت

خروجی: رله‌ای

۴ عدد ورودی دیجیتال

۴ عدد خروجی دیجیتال

برای لوگو! ورژن ۸

بررسی مهندسی ماژول توسعه LOGO! DM8 12/24R؛ انعطاف‌ناپذیری در قلب سیستم‌های کنترل

ماژول LOGO! DM8 12/24R با کد فنی 6ED1055-1MB00-0BA2، به معنای واقعی کلمه، «آچار فرانسه» خانواده ماژول‌های توسعه زیمنس در اکوسیستم LOGO! 8 است. وقتی صحبت از طراحی سیستم‌های اتوماسیون با قابلیت اطمینان بالا و در عین حال مقرون‌به‌صرفه به میان می‌آید، این ماژول انتخاب اول بسیاری از مهندسان اتوماسیون است. چرا؟ چون این قطعه تضاد شیرین بین انعطاف‌پذیری تغذیه (12/24V) و قدرت کلیدزنی رله‌ای را در یک پکیج واحد به ما هدیه می‌دهد.

این ماژول، در واقع یک ارتقاءدهنده هوشمند برای CPUهای پایه LOGO! است. اگر پروژه شما در جایی قرار دارد که محدودیت ولتاژ دارید—مثلاً در سیستم‌های باتری‌محور 12 ولتی یا تابلوهای استاندارد 24 ولتی صنعتی—DM8 12/24R با آغوش باز به استقبال شما می‌آید. بیایید به صورت فنی و دقیق، لایه‌های زیرین سخت‌افزاری و کاربردی این ماژول را کالبدشکافی کنیم.

• شناسنامه فنی و مشخصات سخت‌افزاری (DNA محصول)

وقتی به مشخصات 6ED1055-1MB00-0BA2 نگاه می‌کنیم، با یک ابزار مهندسی کلاسیک روبرو هستیم که هیچ پیچیدگی غیرضروری ندارد و دقیقاً برای انجام وظیفه طراحی شده است.

• نام محصول: LOGO! DM8 12/24R
• کد فنی: 6ED1055-1MB00-0BA2
• قابلیت تغذیه: پشتیبانی دوگانه از 12VDC و 24VDC (این ویژگی حیاتی است؛ چون شما را از قید و بندِ داشتن یک منبع تغذیه ثابت و خاص رها می‌کند).
• ورودی‌های دیجیتال (DI): تعداد 4 ورودی دیجیتال (24VDC).
• خروجی‌های دیجیتال (DO): تعداد 4 خروجی رله‌ای (Relay).
• سازگاری: بهینه‌سازی شده برای نسل هشتم لوگو (LOGO! 8).
• نحوه اتصال: از طریق باس ارتباطی (Bus Connector) که در سمت راست CPU اصلی قرار می‌گیرد.

این مشخصات شاید در نگاه اول ساده به نظر برسند، اما برای مهندسی که می‌داند «سادگی به معنای قابلیت اطمینان است»، این یک نقطه قوت بزرگ محسوب می‌شود.

• چرا تغذیه 12/24 ولت یک ویژگی “حیاتی” است؟

در دنیای طراحی تابلوهای برق، بسیاری از اوقات ما با سناریوهایی روبرو می‌شویم که استاندارد 24 ولت در دسترس نیست. برای مثال:

• سیستم‌های خورشیدی: در سایت‌های دورافتاده که سیستم با باتری 12 ولت کار می‌کند.
• پروژه‌های اتومبیل یا خودرویی: جایی که ولتاژ تغذیه معمولاً 12 ولت است.
• تجهیزات دریایی: که منابع تغذیه DC متنوعی دارند.

این ماژول DM8 12/24R به شما اجازه می‌دهد بدون نیاز به تغییر در طراحی منبع تغذیه کل تابلو، کنترلر خود را توسعه دهید. این یک استراتژی هوشمندانه زیمنس است تا طراحان سیستم را محدود به یک ولتاژ خاص نکند. اما دقت کنید: با اینکه تغذیه ماژول می‌تواند 12 یا 24 ولت باشد، ورودی‌های دیجیتال آن همچنان با استاندارد 24 ولت کار می‌کنند. این نکته‌ای است که در مستندات فنی زیمنس بر آن تاکید شده و رعایت آن، ضامن طول عمر دستگاه است.

تحلیل تخصصی خروجی‌های رله‌ای؛ چرا رله همچنان پادشاه است؟

در دورانی که همه به سمت ترانزیستورهای سریع و نیمه‌هادی‌ها (Solid State) می‌روند، چرا زیمنس هنوز روی خروجی‌های رله‌ای در این ماژول اصرار دارد؟ پاسخ در «ایزولاسیون و انعطاف» نهفته است.

• ایزولاسیون گالوانیکی (Galvanic Isolation)

خروجی رله‌ای در 6ED1055-1MB00-0BA2 مانند یک کلید مکانیکی عمل می‌کند. این یعنی مدار قدرت (باری که کنترل می‌کنید) از مدار کنترل (داخل LOGO!) کاملاً ایزوله است. اگر در سمت بار شما اتصالی رخ دهد یا یک ضربه ولتاژی (Surge) ایجاد شود، این رله‌ها هستند که قربانی می‌شوند، نه برد الکترونیکی گران‌قیمتِ LOGO! شما.

• تنوع بار (AC/DC)

با خروجی ترانزیستوری، شما محدود به سوئیچ کردن بارهای DC هستید. اما با خروجی رله‌ای در DM8 12/24R، شما می‌توانید هر چیزی را سوئیچ کنید:

• بوبین کنتاکتورهای 230VAC.
• شیرهای برقی 24VDC یا 110VAC.
• آلارم‌ها و چراغ‌های سیگنال.

این انعطاف یعنی شما برای پروژه‌های مختلف نیازی به انبار کردن انواع ماژول‌های مختلف ندارید.

• نکات ایمنی در سوئیچینگ (حفاظت از کنتاکت)

اما رله‌ها نقاط ضعفی هم دارند؛ سایش مکانیکی. برای اینکه عمر این ماژول را در پروژه‌های صنعتی به حداکثر برسانید:

• برای بارهای DC القایی: حتماً از دیود هرزگرد (Freewheeling Diode) استفاده کنید. این کار ولتاژ القایی برگشتی از بوبین را در لحظه قطع، تخلیه می‌کند و از جرقه زدن کنتاکت جلوگیری می‌کند.
• برای بارهای AC: استفاده از مدارهای RC Snubber یا وریستور (MOV) موازی با کنتاکت یا بار، برای خنثی کردن آرک (Arc) الکتریکی الزامی است. این جزئیاتِ کوچک، تفاوت بین یک مهندس معمولی و یک مهندس کارکشته را رقم می‌زند.

• ورودی‌های دیجیتال؛ چالش‌های سیگنالینگ در محیط‌های نویزی

ورودی‌های 24 ولت در DM8 12/24R به گونه‌ای طراحی شده‌اند که با استانداردهای صنعتی همخوانی داشته باشند. اما یک نکته فنی وجود دارد: ایمنی در برابر نویز (Noise Immunity).

در محیط‌های صنعتی که اینورترهای فرکانس متغیر (VFD) یا موتورهای بزرگ وجود دارند، نویز الکترومغناطیسی (EMI) می‌تواند سیگنال‌های ورودی شما را مختل کند. برای جلوگیری از این اتفاق:

• کابل‌کشی: از کابل‌های شیلددار استفاده کنید. شیلد باید در یک سمت (معمولاً سمت تابلو) به زمین متصل شود (نه دو طرف، برای جلوگیری از Ground Loop).
• تفکیک: کابل‌های ورودی سنسور را از کابل‌های قدرت (موتور) در سینی‌های کابل مجزا عبور دهید.
• فیلترینگ: لوگو! به صورت نرم‌افزاری قابلیت تنظیم زمان فیلتر ورودی (Input Filter) را دارد. اگر سیگنال سنسور شما نویز دارد، این زمان را در نرم‌افزار LOGO! Soft Comfort کمی افزایش دهید تا نوسانات لحظه‌ای نادیده گرفته شوند.

• کاربردهای مهندسی؛ کجا باید از DM8 12/24R استفاده کرد؟

این ماژول برای پروژه‌هایی که ترکیبی از سنسورهای 24 ولت و خروجی‌های متنوع هستند، بی‌رقیب است:

• ماشین‌آلات بسته‌بندی: جایی که سنسورهای فوتوسل 24V کار می‌کنند و خروجی‌ها نیاز دارند جک‌های پنوماتیک یا کنتاکتورهای موتور را کنترل کنند.
• ایستگاه‌های پمپاژ آب: برای کنترل فلوترهای مخزن (ورودی) و راه اندازی کنتاکتورهای پمپ‌های اصلی (خروجی رله‌ای).
• ساختمان‌های هوشمند: برای کنترل روشنایی، شیرهای برقی موتورخانه و سیستم‌های اعلان حریق که نیاز به ایزولاسیون کامل بین مدار سنسور و مدار کنترل دارند.
• توسعه‌های ماژولار: اگر پروژه شما در آینده قرار است بزرگتر شود، طراحی بر پایه ماژول‌های توسعه مثل DM8 به شما اجازه می‌دهد بدون دست زدن به برنامه اصلی، سیستم را گسترش دهید (Scalability).

نکات کلیدی نصب و نگهداری (Pro Tips)

• اتصال باس: هنگام نصب DM8 12/24R به LOGO! اصلی، از اتصال صحیح کانکتور تخت (Bus Connector) مطمئن شوید. گاهی اوقات عدم نشستن درست این کانکتور باعث خطای “I/O Configuration Error” می‌شود.
• ظرفیت رله: رله‌های این ماژول برای جریان‌های نامی خاصی طراحی شده‌اند (معمولاً تا 5 آمپر برای بارهای مقاومتی). برای بارهای سلفی بزرگ (مثل موتورهای مستقیم)، حتماً از یک کنتاکتور واسط استفاده کنید. رلهِ ماژول نباید موتور را مستقیم روشن کند!
• دما و محیط: این ماژول‌ها برای کار در دمای صنعتی طراحی شده‌اند، اما گرمای بیش از حد داخل تابلو دشمن اصلی رله‌هاست. تهویه مناسب تابلو را فراموش نکنید.

سوالات متداول (FAQ)

• آیا می‌توانم LOGO! DM8 12/24R را با لوگوی ورژن 0BA7 استفاده کنم؟

خیر، این ماژول با کد فنی خاص خود (6ED1055-1MB00-0BA2) برای LOGO! 8 طراحی شده است. استفاده از آن در ورژن‌های قدیمی‌تر ممکن است با مشکلات سازگاری سخت‌افزاری و تشخیص ماژول روبرو شود.

• اگر ولتاژ منبع تغذیه من نوسان داشته باشد، آیا ماژول آسیب می‌بیند؟

ماژول‌های زیمنس تلرانس ولتاژ خوبی دارند، اما اگر نوسانات خارج از محدوده استاندارد است (مثلاً شارژر باتری معیوب که ولتاژ را تا 30 ولت بالا می‌برد)، حتماً از یک منبع تغذیه رگوله (Regulated Power Supply) باکیفیت استفاده کنید.

• تفاوت DM8 12/24R با DM8 24R چیست؟

تفاوت اصلی در قابلیت انعطاف تغذیه است. DM8 12/24R می‌تواند با 12 یا 24 ولت تغذیه شود، در حالی که DM8 24R فقط مخصوص 24 ولت است. این انعطاف‌پذیری DM8 12/24R را برای سیستم‌های باتری‌محور 12 ولتی ارزشمند می‌کند.

• آیا خروجی‌های رله‌ای به فیوز خارجی نیاز دارند؟

قطعاً! رله‌های داخل ماژول فیوز داخلی ندارند. همیشه در خروجی هر رله یک فیوز مناسب با جریان بار قرار دهید تا در صورت اتصال کوتاه، رله و ماژول شما نسوزد.

• حداکثر تعداد ماژول‌های توسعه‌ای که می‌توانم به یک LOGO! وصل کنم چقدر است؟

شما می‌توانید تا 8 ماژول توسعه دیجیتال را به یک LOGO! 8 متصل کنید. این یعنی پتانسیل توسعه سیستم بسیار بالاست و DM8 12/24R یکی از بلوک‌های سازنده اصلی این گسترش است.
