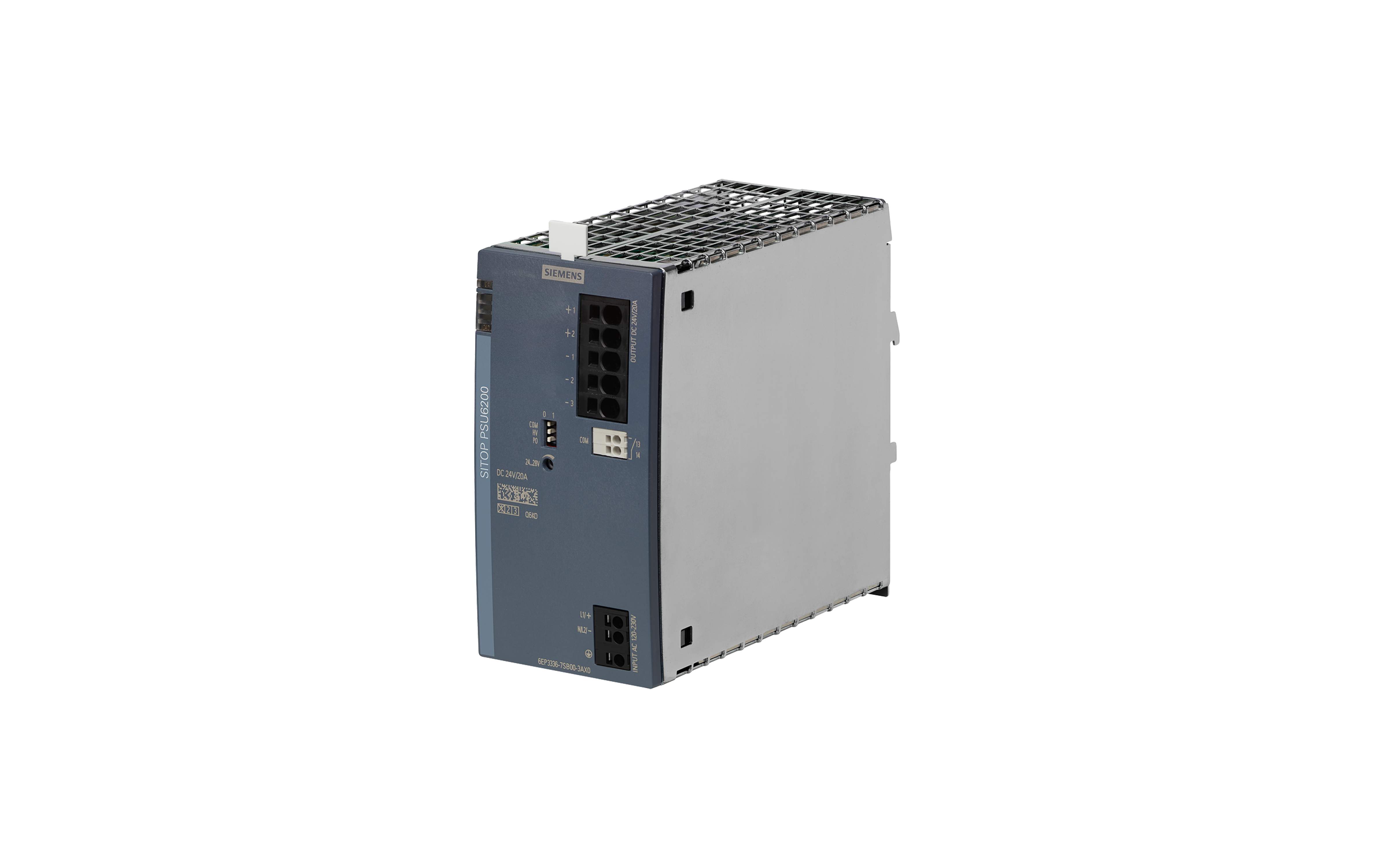

معرفی و بررسی فنی منبع تغذیه زیمنس SITOP PSU6200 Ex 20 A با کد فنی 6EP3336-7SC00-3AX0

منبع تغذیه تثبیت‌شده (stabilized) SITOP PSU6200 Ex

ورودی: تک‌فاز ۱۲۰/۲۳۰ ولت (AC)

خروجی: ۲۴ ولت (DC) ۲۰ آمپر



• بررسی تخصصی منبع تغذیه زیمنس SITOP PSU6200 Ex 24V/20A مدل 6EP3336-7SC00-3AX0

منبع تغذیه Siemens SITOP PSU6200 Ex 24 V/20 A با کد فنی 6EP3336-7SC00-3AX0 یک منبع تغذیه سوئیچینگ تثبیت‌شده با ظرفیت بالا است که برای ایجاد باس مطمئن 24 ولت DC در سامانه‌های اتوماسیون صنعتی و پروژه‌های دارای الزامات مرتبط با محیط‌های مستعد انفجار طراحی شده است. این مدل از نظر ظرفیت خروجی در رده قدرتمند خانواده PSU6200 قرار می‌گیرد و می‌تواند حداکثر جریان نامی 20 آمپر را در شرایط کاری مجاز تأمین کند.

توان نامی خروجی این تجهیز برابر است با:

Pout = Vout × Iout

Pout = 24V × 20A = 480W

بنابراین 6EP3336-7SC00-3AX0 یک منبع تغذیه صنعتی 480 وات محسوب می‌شود. این سطح توان برای تغذیه PLC، ایستگاه‌های Remote I/O، تجهیزات شبکه صنعتی، HMI، سنسورها، ترانسمیترها، رله‌های واسط و مجموعه‌ای از عملگرهای 24 ولتی مناسب است. بااین‌حال، پسوند Ex باعث می‌شود انتخاب و نصب آن فقط یک محاسبه الکتریکی نباشد؛ گواهی محصول، طبقه‌بندی ناحیه خطرناک، دمای محیط، محفظه نصب و شرایط خاص استفاده نیز باید بررسی شوند.



مشخصات فنی SITOP PSU6200 Ex مدل 6EP3336-7SC00-3AX0

• شناسنامه محصول و جایگاه آن در خانواده PSU6200

کد MLFB کامل این محصول یعنی 6EP3336-7SC00-3AX0 باید در فهرست تجهیزات، نقشه‌های الکتریکی، درخواست خرید، مدارک FAT و پرونده انطباق Ex ثبت شود. استفاده از عنوان عمومی «SITOP PSU6200 Ex 20A» برای سفارش نهایی کافی نیست، زیرا حتی تفاوت یک کاراکتر در کد سفارش ممکن است به نسخه‌ای با تأییدیه، ورودی یا شرایط نصب متفاوت اشاره کند.

مشخصات پایه این محصول عبارت‌اند از:

• سازنده: Siemens
• خانواده: SITOP PSU6200
• نسخه محصول: PSU6200 Ex
• کد فنی یا MLFB: 6EP3336-7SC00-3AX0
• نوع تجهیز: منبع تغذیه سوئیچینگ تثبیت‌شده
• ورودی: تک‌فاز 120/230V AC
• ولتاژ خروجی نامی: 24V DC
• جریان خروجی نامی: 20A
• توان خروجی نامی: 480W
• کاربری: تأمین باس 24 ولت در اتوماسیون و پروژه‌های دارای الزام Ex
• شیوه استقرار: نصب داخل تابلو یا محفظه مناسب، معمولاً روی ریل DIN

خروجی تثبیت‌شده به این معناست که مدار کنترل داخلی، ولتاژ خروجی را در برابر تغییرات مجاز ورودی و نوسان بار تنظیم می‌کند. این ویژگی برای تجهیزات دیجیتال حساس مانند CPU، ماژول‌های I/O و سوئیچ‌های Industrial Ethernet حیاتی است.



تحلیل ورودی تک‌فاز 120/230 ولت AC

• طراحی حفاظت در سمت ورودی

ورودی تک‌فاز 120/230V AC امکان استفاده از منبع را در شبکه‌های رایج صنعتی و ماشین‌آلات صادراتی فراهم می‌کند. در پروژه‌های داخل ایران، تغذیه معمولاً از شبکه 230 ولت فاز و نول انجام می‌شود. بااین‌حال، انتخاب کلید حفاظتی ورودی نباید فقط با تقسیم توان خروجی بر ولتاژ شبکه صورت گیرد؛ تلفات داخلی، ضریب توان، جریان هجومی و شرایط قطع نیز مؤثر هستند.

در سمت ورودی باید موارد زیر بررسی شوند:

• فیوز یا MCB مطابق توصیه رسمی سازنده؛
• منحنی قطع مناسب برای تحمل Inrush Current؛
• قدرت قطع متناسب با جریان اتصال کوتاه نقطه نصب؛
• حفاظت اضافه‌ولتاژ گذرا یا SPD در محیط‌های مستعد Surge؛
• هادی حفاظتی و هم‌بندی پتانسیل مطابق طراحی تابلو؛
• جداسازی کابل AC از مسیرهای سیگنال، آنالوگ و ارتباطی؛
• گشتاور بستن ترمینال‌ها مطابق دستورالعمل تجهیز؛
• هماهنگی عایقی و فاصله‌های خزشی در تابلو.

اگر چند منبع تغذیه 480 وات به‌طور هم‌زمان برق‌دار شوند، جریان هجومی تجمعی ممکن است کلید بالادست را قطع کند. در چنین شرایطی، توالی راه‌اندازی، تقسیم منابع بین فیدرها یا انتخاب حفاظت مناسب باید در طراحی لحاظ شود.



خروجی 24V DC/20A و رفتار بار

• تحلیل ظرفیت واقعی منبع تغذیه

خروجی 20 آمپر برای یک تابلو اتوماسیون ظرفیت قابل‌توجهی است؛ اما استفاده دائمی از تمام ظرفیت بدون بررسی دما، توسعه آینده و بارهای لحظه‌ای تصمیم محافظه‌کارانه‌ای نیست. اگر جریان دائم مصرف‌کننده‌ها 16 آمپر باشد، نرخ بهره‌برداری برابر خواهد بود با:

Load Utilization = 1620×100 = 80%

این سطح بار، 20 درصد حاشیه اسمی برای نوسان بار، توسعه محدود و پیک‌های کوتاه باقی می‌گذارد. البته ظرفیت دقیق قابل‌استفاده باید با منحنی‌های اضافه‌بار، Derating و دمای محیط در مستند رسمی همین MLFB تطبیق داده شود.

بارهای متداول قابل تغذیه شامل موارد زیر هستند:

• کنترلرهای SIMATIC S7-1500 و S7-1200؛
• ایستگاه‌های Remote I/O خانواده ET 200؛
• ماژول‌های ورودی و خروجی دیجیتال و آنالوگ؛
• HMI و پنل‌های اپراتوری؛
• سوئیچ‌های SCALANCE و تجهیزات PROFINET؛
• سنسورها و ترانسمیترهای ابزار دقیق؛
• رله‌های واسط، شیرهای برقی و کنتاکتورهای 24 ولتی.

مصرف‌کننده‌های القایی باید از نظر جریان وصل و انرژی برگشتی بررسی شوند. برای بوبین‌ها نیز استفاده از مدارهای سرکوب‌کننده مناسب مانند دیود، وریستور یا شبکه‌های حفاظتی سازگار با سرعت قطع موردنیاز اهمیت دارد.



مفهوم Ex و الزامات محیط‌های خطرناک

• پسوند Ex دقیقاً چه معنایی دارد؟

پسوند Ex نشان می‌دهد این نسخه برای استفاده در معماری‌هایی طراحی شده که الزامات حفاظت در برابر انفجار مطرح است. بااین‌حال، Ex بودن به‌معنای مجازبودن نصب آزاد تجهیز در تمام Zoneها نیست. اعتبار نصب به متن گواهی رسمی، نوع حفاظت، گروه گازی، کلاس دمایی، EPL و شرایط خاص استفاده بستگی دارد.

در ارزیابی نسخه Ex باید این موارد کنترل شوند:

• گواهی ATEX یا IECEx مربوط به همین MLFB؛
• مارکینگ کامل Ex درج‌شده روی پلاک محصول؛
• Zone و طبقه‌بندی ناحیه محل نصب؛
• گروه گاز یا بخار قابل‌اشتعال؛
• کلاس دمایی و حداکثر دمای سطح مجاز؛
• دامنه دمای محیط تأییدشده؛
• شرایط خاص استفاده در گواهی‌های دارای پسوند X؛
• الزام نصب در محفظه دارای درجه حفاظت مکانیکی مناسب.

در بسیاری از معماری‌ها، منبع تغذیه Ex باید داخل محفظه‌ای نصب شود که حفاظت لازم در برابر دسترسی، ضربه، آلودگی و شرایط محیطی را تأمین کند. کابل‌گلند، ترمینال، تجهیزات حفاظتی و سایر اجزای محفظه نیز باید با فلسفه حفاظتی پروژه هماهنگ باشند.



• بررسی مارکینگ و گواهی پیش از نصب

کدهایی مانند Ex ec IIC T3 Gc ممکن است برای برخی نسخه‌های این خانواده مطرح باشند، اما مبنای نهایی نباید حافظه، کاتالوگ عمومی یا مشخصات یک مدل مشابه باشد. مهندس مسئول باید مارکینگ روی پلاک، گواهی قابل‌ردیابی و مستند رسمی مخصوص 6EP3336-7SC00-3AX0 را کنترل کند.

این رویکرد از خطاهای زیر جلوگیری می‌کند:

• استفاده از گواهی مدل 5 یا 10 آمپر برای مدل 20 آمپر؛
• نصب محصول در Zone ناسازگار؛
• نادیده‌گرفتن محدودیت دمای محیط؛
• استفاده از محفظه با IP ناکافی؛
• انجام سرویس یا بازکردن تابلو در شرایط ناایمن.



مدیریت حرارتی، نصب و Derating

• اهمیت دفع حرارت در منبع 480 وات

منبع تغذیه 480 وات، حتی با راندمان بالا، مقداری توان را به گرما تبدیل می‌کند. برای نمونه، اگر راندمان فرضی تجهیز 94 درصد باشد، تلفات تقریبی در بار کامل از رابطه زیر محاسبه می‌شود:

Ploss = Pout / η − Pout ​

Ploss = 480 / 0.94 − 480 ≈ 30.6W

این محاسبه صرفاً نمونه تحلیلی است و راندمان واقعی باید از دیتاشیت استخراج شود. بااین‌حال، نشان می‌دهد که ده‌ها وات گرما می‌تواند داخل تابلو آزاد شود؛ مسئله‌ای که در محفظه‌های Ex یا تابلوهای پرتراکم اهمیت بیشتری دارد.

الزامات عملی نصب عبارت‌اند از:

• رعایت جهت نصب تعیین‌شده توسط زیمنس؛
• حفظ فاصله آزاد بالا و پایین مطابق دستورالعمل؛
• جلوگیری از نصب کنار درایو و مقاومت ترمز؛
• کنترل دمای واقعی داخل محفظه در بار کامل؛
• بررسی منحنی Derating در دمای بالا؛
• توجه به اثر ارتفاع از سطح دریا؛
• حفظ مسیر گردش طبیعی یا اجباری هوا.

عدد 20 آمپر تنها در شرایط محیطی مجاز قابل اتکا است. در دمای بالا یا نصب نامناسب، ممکن است کاهش بار ضروری باشد.



حفاظت Selective و توزیع خروجی 20 آمپر

• جلوگیری از خاموشی کامل باس 24 ولت

توزیع یکپارچه 20 آمپر بدون حفاظت شاخه‌ای، خطر خاموشی گسترده ایجاد می‌کند. اتصال کوتاه در یک سنسور یا شیر برقی می‌تواند ولتاژ کل باس را کاهش دهد و PLC، شبکه و HMI را هم‌زمان متوقف کند.

معماری پیشنهادی شامل شاخه‌های مستقل زیر است:

• PLC و تجهیزات مرکزی؛
• Remote I/O؛
• HMI و شبکه صنعتی؛
• ابزار دقیق و سنسورها؛
• خروجی‌های دیجیتال؛
• رله‌ها و شیرهای برقی؛
• تجهیزات جانبی تابلو.

هر شاخه باید با فیوز DC، مدارشکن مناسب DC یا ماژول الکترونیکی Selectivity حفاظت شود. جریان نامی حفاظت نیز باید با سطح مقطع کابل، جریان بار و رفتار گذرای مصرف‌کننده هماهنگ باشد.



• افت ولتاژ در جریان‌های بالا

افت ولتاژ در مدار DC از رابطه زیر پیروی می‌کند:

ΔV = I × R

در جریان 20 آمپر، حتی مقاومت کوچک کابل، ترمینال یا اتصال شل می‌تواند افت ولتاژ و تولید گرمای قابل‌توجه ایجاد کند. بنابراین سطح مقطع هادی، طول مسیر رفت‌وبرگشت، نوع سرسیم، ظرفیت ترمینال و گشتاور اتصال باید دقیقاً بررسی شوند.



• سناریوهای کاربردی پیشنهادی

مدل 6EP3336-7SC00-3AX0 برای کاربردهای زیر مناسب است:

• تابلوهای کنترل صنایع نفت و گاز؛
• واحدهای پتروشیمی و صنایع شیمیایی؛
• سیستم‌های ابزار دقیق و کنترل فرایند؛
• ایستگاه‌های متعدد ET 200 در پروژه‌های گسترده؛
• خطوط دارای تعداد زیاد سنسور و عملگر 24 ولتی؛
• سامانه‌های اسکادا و شبکه صنعتی نزدیک نواحی خطرناک؛
• پروژه‌هایی که هم ظرفیت 480 وات و هم انطباق Ex نیاز دارند.

در فرایند انتخاب، علاوه بر مجموع جریان، باید Availability موردنیاز نیز تحلیل شود. اگر قطع تغذیه قابل‌قبول نیست، معماری افزونه، ماژول Redundancy، بافر یا UPS DC باید جداگانه بررسی شود.



سؤالات متداول

• توان خروجی 6EP3336-7SC00-3AX0 چقدر است؟

توان نامی این محصول 480 وات است که از حاصل‌ضرب 24 ولت در 20 آمپر به دست می‌آید.

• آیا این مدل برای تغذیه S7-1500 مناسب است؟

بله؛ مشروط به محاسبه مصرف CPU، I/O، شبکه، HMI و بارهای میدانی و همچنین اجرای حفاظت شاخه‌ای.

• آیا Ex بودن اجازه نصب در هر ناحیه خطرناک را می‌دهد؟

خیر. Zone، مارکینگ Ex، گواهی رسمی، محفظه، دمای محیط و شرایط خاص استفاده باید کنترل شوند.

• آیا یک فیوز ورودی برای حفاظت خروجی کافی است؟

خیر. فیوز ورودی از مدار AC حفاظت می‌کند؛ شاخه‌های 24 ولت به حفاظت DC مستقل و هماهنگ نیاز دارند.

• تفاوت اصلی این مدل با نسخه معمولی 20 آمپر چیست؟

ظرفیت پایه خروجی مشابه است، اما مدل Ex برای پروژه‌های دارای الزامات محیط خطرناک ارائه شده و نصب آن به کنترل گواهی و شرایط حفاظتی وابسته است.



• جمع‌بندی فنی

منبع تغذیه Siemens SITOP PSU6200 Ex 24V/20A با MLFB 6EP3336-7SC00-3AX0 یک پاور تثبیت‌شده 480 واتی برای باس‌های 24 ولت پرظرفیت و پروژه‌های دارای الزامات Ex است. ارزش مهندسی این تجهیز زمانی حفظ می‌شود که انتخاب آن بر پایه محاسبه بار، بررسی گواهی، طبقه‌بندی ناحیه، مدیریت حرارتی، کنترل افت ولتاژ و حفاظت Selective انجام شود. در این سطح توان، کیفیت طراحی توزیع DC به‌اندازه کیفیت خود منبع تغذیه اهمیت دارد.
