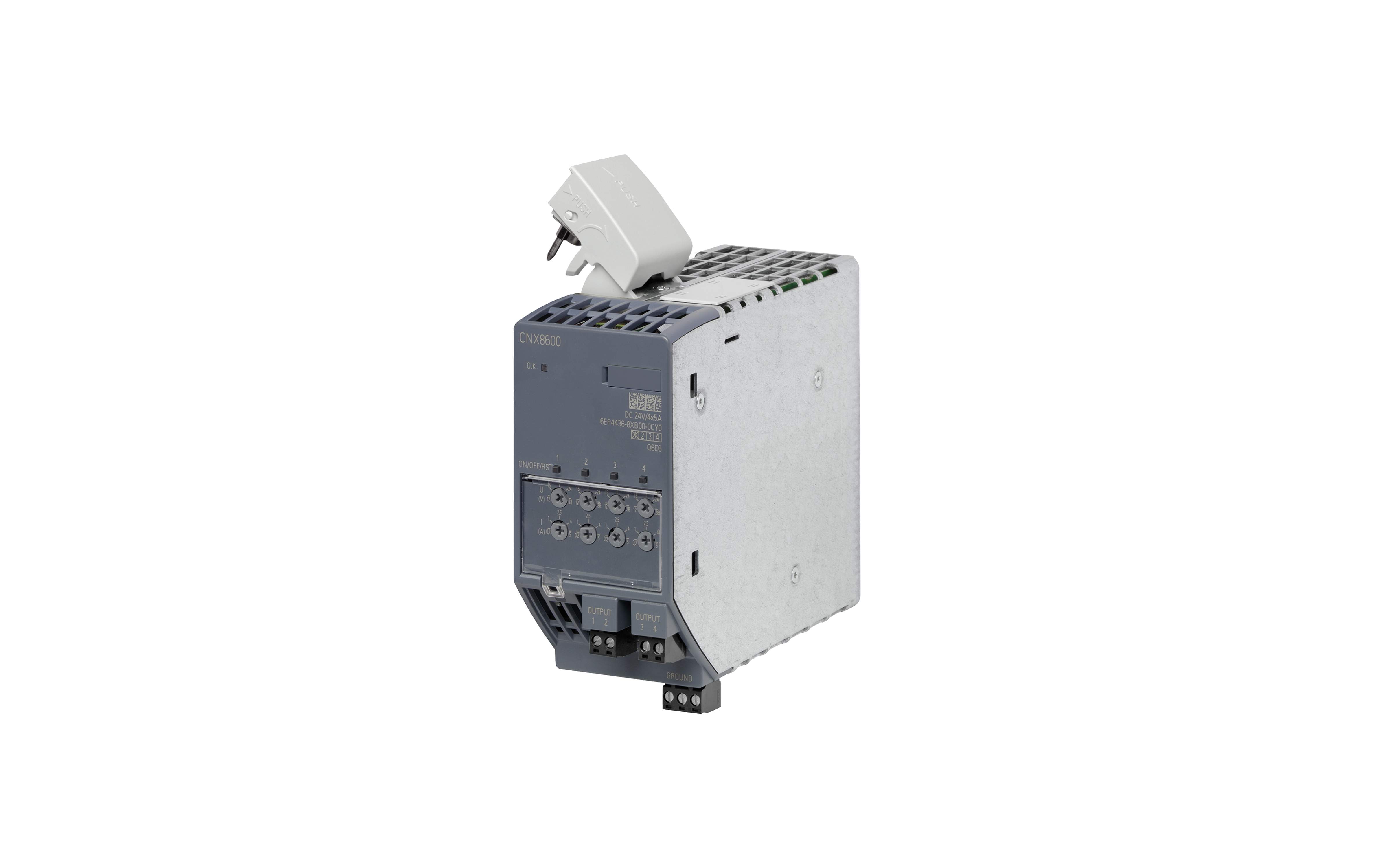

معرفی و بررسی فنی منبع تغذیه زیمنس SITOP CNX8600 4x5 A با کد فنی 6EP4436-8XB00-0CY0

ماژول توسعه SITOP CNX8600 4x5 A

برای PSU8600

خروجی: ۲۴ ولت (DC) ۴x۵ آمپر



بررسی تخصصی ماژول توسعه Siemens SITOP CNX8600 4x5 A با کد 6EP4436-8XB00-0CY0

ماژول SITOP CNX8600 4x5 A با شماره فنی 6EP4436-8XB00-0CY0 یک ماژول توسعه خروجی برای خانواده SITOP PSU8600 است. نقش این تجهیز، افزایش ظرفیت و تفکیک‌بندی باس 24VDC در تابلوهای اتوماسیون صنعتی است؛ یعنی به‌جای آنکه تمام بارها روی یک خروجی متمرکز شوند، سیستم می‌تواند انرژی را در 4 شاخه مستقل 5 آمپری توزیع کند. این معماری در پروژه‌هایی که بارهای متعدد، حساس و متفاوت دارند، یک مزیت جدی مهندسی محسوب می‌شود.

بر اساس داده‌های کاتالوگی زیمنس، این مدل با عنوان

“SITOP CNX8600 4x5 A expansion module for PSU8600 output: 24 V DC/4x 5 A”

شناخته می‌شود و در زنجیره‌ی ماژولار PSU8600 برای گسترش و سازمان‌دهی خروجی‌ها به‌کار می‌رود.



CNX8600 دقیقاً چه کاری انجام می‌دهد؟

• فلسفه طراحی ماژول توسعه خروجی

در تابلوهای صنعتی واقعی، همیشه مسئله فقط «تأمین ولتاژ» نیست؛ مسئله اصلی توزیع هوشمند جریان است. وقتی چند بار با رفتارهای الکتریکی متفاوت روی یک منبع واحد قرار بگیرند، عیب‌یابی سخت‌تر می‌شود و یک خطا می‌تواند کل سیستم را از کار بیندازد. CNX8600 این مشکل را با ایجاد چند کانال خروجی مجزا حل می‌کند.

کارکردهای اصلی این ماژول:

• افزایش تعداد خروجی‌های 24 ولت
• تفکیک بارهای مصرفی به گروه‌های مستقل
• بهبود Selectivity و مدیریت خطا
• ساده‌سازی سرویس و عیب‌یابی
• کاهش وابستگی همه بارها به یک مسیر واحد

از دید مهندسی برق صنعتی، CNX8600 یک ماژول توزیع قدرت (Power Distribution Expansion) است که در لایه پایین‌تر از منبع PSU8600 عمل می‌کند و به شما امکان می‌دهد باس DC را مهندسی‌تر، تمیزتر و قابل‌نگهداری‌تر طراحی کنید.



ساختار 4x5 آمپر چه مزیتی دارد؟

• تفکیک بار در معماری 24 ولت

خروجی 4x5 A یعنی چهار مسیر مستقل که هرکدام تا 5 آمپر جریان را پشتیبانی می‌کنند. این ساختار برای بارهایی مثل:

• PLC و CPU
• ماژول‌های ورودی/خروجی
• HMI
• سوئیچ صنعتی
• سنسورها و اکچویتورها
• رله‌ها و کنتاکتورها در گروه‌های مجزا

بسیار مناسب است.

این تفکیک، دو مزیت کلیدی ایجاد می‌کند:

• ایزوله شدن نسبی خطاها

  اگر یک شاخه دچار اضافه‌بار یا اتصال کوتاه شود، اثر آن به‌سادگی قابل محدودسازی است.

• مدیریت حرفه‌ای‌تر کابل‌کشی و فیوزبندی

  مهندس تابلو می‌تواند برای هر گروه مصرف‌کننده حفاظت مناسب‌تری تعریف کند و از آشفتگی در مسیرهای 24 ولت جلوگیری نماید.



• چرا 5 آمپر؟

عدد 5 آمپر یک نقطه تعادل بسیار خوب در طراحی تابلو است. نه آن‌قدر کم است که برای بارهای معمول صنعتی ناکافی باشد، و نه آن‌قدر زیاد که حفاظت از شاخه‌ها سخت شود. به بیان دقیق‌تر، این ظرفیت برای ایجاد زیرشبکه‌های 24VDC بسیار عملیاتی است.



جایگاه CNX8600 در سیستم PSU8600

• سازگاری اختصاصی

این ماژول فقط برای PSU8600 طراحی شده است. بنابراین نباید آن را به‌عنوان یک ترمینال توزیع عمومی یا خروجی مستقل از هر پاور دیگری در نظر گرفت. CNX8600 بخشی از اکوسیستم ماژولار SITOP PSU8600 است و مزیت اصلی آن در همین یکپارچگی است.

• ارتباط با معماری هوشمند زیمنس

وقتی PSU8600 را با ماژول‌هایی مانند:

• BUF8600 برای پشتیبانی لحظه‌ای انرژی
• CNX8600 برای توزیع خروجی
• ماژول‌های شبکه و مانیتورینگ

ترکیب می‌کنید، عملاً یک زنجیره DC هوشمند می‌سازید. این یعنی:

• نظارت بهتر بر جریان مصرفی
• واکنش سریع‌تر به خطا
• مدیریت پیشرفته بارها
• افزایش Availability سیستم

در پروژه‌های Industry 4.0، این نوع معماری از یک پاور ساده بسیار فراتر می‌رود و به یک گره انرژی دیجیتال تبدیل می‌شود.



سناریوهای کاربردی CNX8600 4x5 A

• تابلوهای اتوماسیون با بارهای چندگانه

در یک تابلو واقعی، شما معمولاً یک مصرف‌کننده ندارید؛ بلکه با چندین زیرسیستم مواجهید. CNX8600 کمک می‌کند هر زیرسیستم خروجی مخصوص خود را داشته باشد.

مثال‌ها:

• شاخه PLC
• شاخه HMI و ارتباطات
• شاخه سنسورهای میدانی
• شاخه عملگرها و رله‌ها

• پروژه‌هایی با نیاز به نگهداری ساده‌تر

وقتی خروجی‌ها جدا باشند، سرویس‌کار سریع‌تر خطا را پیدا می‌کند. به‌جای جست‌وجو در یک باس شلوغ 24 ولتی، می‌توان شاخه مشکل‌دار را شناسایی و ایزوله کرد.

• کاهش اثر نویز و افت ولتاژ

تفکیک خروجی‌ها به کاهش تداخل ناشی از بارهای القایی و افت ولتاژ کابل‌کشی کمک می‌کند. در عمل، این یعنی رفتار پایدارتر برای تجهیزات حساس‌تر.



نکات مهندسی نصب و طراحی

• حفاظت هر شاخه را مستقل ببینید

هرچند CNX8600 چهار خروجی 5 آمپری می‌دهد، اما طراحی درست الزام می‌کند که:

• برای هر شاخه حفاظت مناسب تعریف شود
• سطح مقطع کابل بر اساس جریان و طول مسیر انتخاب شود
• افت ولتاژ در انتهای خط محاسبه شود
• بارهای دارای جریان هجومی بررسی شوند



• به Selectivity توجه کنید

یکی از مهم‌ترین مزایای این ماژول، امکان پیاده‌سازی Selectivity بهتر است. یعنی اگر خطا در یک بخش رخ داد، کل منبع 24 ولت از مدار خارج نشود. این موضوع در ماشین‌آلاتی که توقف کامل آن‌ها هزینه‌بر است، حیاتی است.



• هماهنگی با BUF8600

اگر در همان سیستم از بافرهایی مثل BUF8600 استفاده شود، CNX8600 می‌تواند انرژی را در سطح بارها توزیع کند، در حالی که BUF8600 پایداری کوتاه‌مدت باس اصلی را حفظ می‌کند. این ترکیب از نظر مهندسی بسیار بالغ و صنعتی است.



مقایسه CNX8600 با خروجی یکپارچه PSU8600

• مزیت خروجی یکپارچه

خروجی یکپارچه برای سیستم‌های ساده‌تر کافی است و سیم‌کشی کمتری دارد.

• مزیت CNX8600 4x5 A

اما در پروژه‌های حرفه‌ای، خروجی 4x5A مزایای زیر را دارد:

• تقسیم بهتر بار
• ایزوله‌سازی بهتر خطا
• عیب‌یابی ساده‌تر
• طراحی ماژولارتر تابلو
• مناسب برای بارهای ناهمگون

در واقع، CNX8600 در پروژه‌هایی ارزشمند است که مهندسی توزیع انرژی مهم‌تر از «فقط روشن کردن بار» باشد.



سوالات متداول

• آیا CNX8600 منبع تغذیه مستقل است؟

خیر، این تجهیز ماژول توسعه خروجی برای PSU8600 است، نه یک پاور مستقل.

• خروجی آن چند آمپر است؟

دارای 4 خروجی 5 آمپری در سطح 24VDC است.

• آیا برای همه پاورهای زیمنس قابل استفاده است؟

خیر، این ماژول به‌صورت اختصاصی برای SITOP PSU8600 طراحی شده است.

• کاربرد اصلی آن چیست؟

افزایش تعداد خروجی‌ها، تفکیک بارها، ساده‌سازی عیب‌یابی و بهبود مدیریت جریان در تابلوهای صنعتی.

• آیا برای بارهای حساس مناسب است؟

بله، مخصوصاً وقتی بارها باید در شاخه‌های جدا و کنترل‌شده تغذیه شوند.
