معرفی و بررسی فنی منبع تغذیه زیمنس SITOP CNX8600 8x2.5 A با کد فنی 6EP4436-8XB00-0DY0

ماژول توسعه SITOP CNX8600 8x2.5 A

برای PSU8600

خروجی: ۲۴ ولت (DC) ۸x۲/۵ آمپر

مطابق با استاندارد NEC کلاس ۲



بررسی تخصصی ماژول توسعه Siemens SITOP CNX8600 8x2.5 A با کد فنی 6EP4436-8XB00-0DY0

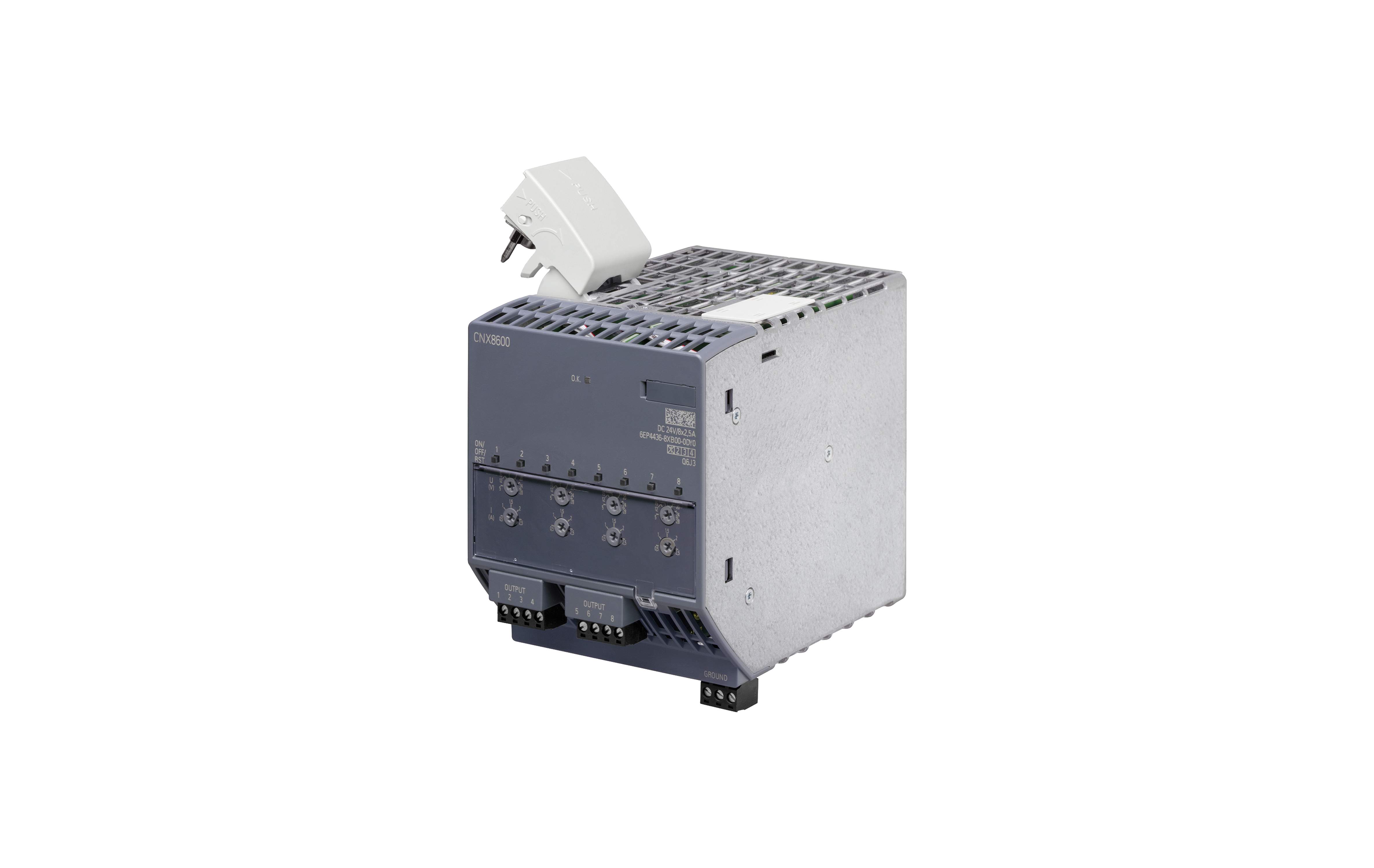

ماژول SITOP CNX8600 8x2.5 A با شماره فنی 6EP4436-8XB00-0DY0 یکی از ماژول‌های توسعه خروجی در سیستم تغذیه ماژولار SITOP PSU8600 زیمنس است. این تجهیز برای افزایش تعداد شاخه‌های خروجی 24 ولت DC و توزیع کنترل‌شده انرژی میان مصرف‌کننده‌های مختلف تابلو طراحی شده است.

مطابق اطلاعات محصول، این ماژول دارای 8 خروجی 24VDC است که هر خروجی ظرفیت نامی 2.5 آمپر دارد. ویژگی مهم دیگر این مدل، طراحی خروجی‌ها مطابق با الزامات NEC Class 2 است؛ قابلیتی که در پروژه‌های صادراتی، ماشین‌آلات صنعتی، تابلوهای کنترل و سامانه‌هایی که استانداردهای آمریکای شمالی را دنبال می‌کنند، اهمیت ویژه‌ای دارد.

کد کامل تجهیز:

• Article Number / MLFB: 6EP4436-8XB00-0DY0 :
• Product Family: SITOP CNX8600
• مدل: CNX8600/8X2.5A
• نوع تجهیز: ماژول توسعه خروجی برای PSU8600
• ولتاژ خروجی: 24VDC
• تعداد خروجی: 8
• جریان هر خروجی: 2.5A
• استاندارد خروجی: مطابق NEC Class 2



نقش CNX8600 8x2.5 A در معماری PSU8600

• فراتر از یک ترمینال توزیع 24 ولت

در یک تابلو اتوماسیون، تولید ولتاژ 24 ولت تنها بخشی از مسئله است. پس از تولید انرژی، باید آن را میان PLC، HMI، تجهیزات شبکه، سنسورها، رله‌ها، شیرهای برقی و سایر مصرف‌کننده‌ها به‌صورت منظم توزیع کرد.

اگر همه مصرف‌کننده‌ها از یک مسیر مشترک تغذیه شوند، مشکلات زیر ممکن است رخ دهد:

• دشوار شدن عیب‌یابی اتصال کوتاه
• افزایش احتمال خاموشی هم‌زمان چند مصرف‌کننده
• پیچیده شدن فیوزبندی
• انتقال نویز بارهای القایی به تجهیزات حساس
• افزایش افت ولتاژ در مسیرهای طولانی
• کاهش قابلیت توسعه تابلو

ماژول CNX8600 این مسیر را به چند شاخه مشخص تقسیم می‌کند. مدل 8x2.5 A به‌جای چهار خروجی پرظرفیت، هشت خروجی با جریان محدودتر فراهم می‌کند؛ بنابراین برای پروژه‌هایی مناسب است که تعداد بارها زیاد، اما مصرف هر گروه نسبتاً پایین است.



• معماری هشت‌کاناله

ظرفیت نظری مجموع خروجی‌ها از رابطه زیر به‌دست می‌آید:

Itotal = 8 × 2.5 = 20A

بنابراین مجموع ظرفیت نامی کانال‌ها برابر با 20 آمپر است. با این حال، این عدد نباید بدون بررسی دیتاشیت PSU8600، شرایط بارگذاری، محدودیت‌های سیستم و الزامات بهره‌برداری، به‌عنوان جریان قابل استفاده دائمی کل سیستم تفسیر شود.

محدودیت جریان هر کانال، در عین کاهش ظرفیت شاخه‌ای، یک مزیت حفاظتی ایجاد می‌کند: هر گروه بار در محدوده کوچک‌تر و قابل‌کنترل‌تری قرار می‌گیرد.



مزیت خروجی‌های ۲/۵ آمپری

• مناسب برای بارهای کنترلی و الکترونیکی

خروجی 2.5 آمپر برای بسیاری از مصرف‌کننده‌های رایج تابلو مناسب است، از جمله:

• CPU و ماژول‌های PLC با مصرف متوسط
• پنل‌های HMI کوچک و متوسط
• سوئیچ‌های Industrial Ethernet
• روترها و تجهیزات ارتباطی صنعتی
• سنسورها و مبدل‌های سیگنال
• رله‌های واسط
• انکودرها و تجهیزات اندازه‌گیری
• شیرهای برقی کوچک، در صورت تطابق جریان راه‌اندازی

این مدل زمانی ارزش بیشتری دارد که مهندس تابلو بخواهد هر بخش عملکردی را روی یک شاخه جدا قرار دهد؛ برای مثال یک خروجی برای PLC، خروجی دوم برای HMI، خروجی سوم برای شبکه و خروجی‌های دیگر برای تجهیزات میدانی.



• کنترل بهتر جریان هجومی

بعضی تجهیزات در لحظه روشن شدن، جریانی بیشتر از جریان عادی خود می‌کشند. این موضوع در منابع تغذیه داخلی، خازن‌های ورودی، رله‌ها و برخی تجهیزات شبکه دیده می‌شود. خروجی 2.5 آمپری به طراح کمک می‌کند این جریان هجومی را برای هر گروه به‌صورت جداگانه تحلیل کند.

البته جریان نامی تجهیز به‌تنهایی برای تصمیم‌گیری کافی نیست. باید موارد زیر نیز بررسی شوند:

• جریان راه‌اندازی
• مدت زمان جریان هجومی
• منحنی حفاظتی شاخه
• افت ولتاژ کابل
• دمای داخل تابلو
• رفتار بار هنگام اتصال کوتاه



تحلیل قابلیت NEC Class 2

• NEC Class 2 چیست؟

در استانداردهای آمریکای شمالی، مدارهای Class 2 به مدارهایی گفته می‌شود که از نظر توان و سطح انرژی در محدوده‌ای کنترل‌شده قرار دارند. هدف این طبقه‌بندی، کاهش خطرات ناشی از برق‌گرفتگی، آتش‌سوزی و آسیب به تجهیزات در مدارهای کنترل و سیگنال است.

در این محصول، خروجی‌ها به‌عنوان خروجی‌های مطابق با NEC Class 2 معرفی شده‌اند. این ویژگی می‌تواند فرآیند طراحی و تأیید تابلو را در پروژه‌هایی که از استانداردهای NEC استفاده می‌کنند، ساده‌تر کند.



• نکته مهم در تفسیر Class 2

مطابق بودن خود ماژول با NEC Class 2 به این معنی نیست که هر نوع سیم‌کشی یا هر بار متصل‌شده، بدون بررسی اضافی به‌طور خودکار الزامات پروژه را برآورده می‌کند. طراحی نهایی باید با توجه به موارد زیر کنترل شود:

• مقررات محلی و نسخه جاری NEC
• روش نصب و مسیر عبور کابل
• نوع ترمینال‌ها و کانکتورها
• نوع بار متصل‌شده
• حفاظت مکانیکی کابل‌ها
• الزامات تأییدیه پروژه یا نهاد بازرسی
• شرایط استفاده از Class 2 در کل زنجیره تغذیه

به همین دلیل، در پروژه‌های بین‌المللی باید علاوه بر MLFB، گواهی‌ها و مدارک انطباق نسخه خریداری‌شده نیز کنترل شود.



سناریوهای کاربردی CNX8600 8x2.5 A

• تابلوهای ماشین‌سازی صادراتی

در ماشین‌آلاتی که برای بازار آمریکا یا کانادا تولید می‌شوند، نیاز به رعایت ساختارهای خاص مدار کنترل وجود دارد. خروجی‌های Class 2 این ماژول، برای چنین طراحی‌هایی مزیت مهمی ایجاد می‌کنند.

• تفکیک PLC و تجهیزات میدانی

قرار دادن PLC و تجهیزات حساس روی یک شاخه و بارهای دارای نویز روی شاخه‌های دیگر، باعث نظم بیشتر در طراحی می‌شود. برای نمونه:

• خروجی 1: CPU و ماژول‌های PLC
• خروجی 2: HMI
• خروجی 3: سوئیچ شبکه
• خروجی 4: تجهیزات اندازه‌گیری
• خروجی‌های 5 تا 8: سنسورها، رله‌ها یا اکچویتورهای کم‌مصرف

این چینش باید بر اساس جریان واقعی و مستندات سازنده هر بار نهایی شود.

• تابلوهای کنترل فرآیند

در سیستم‌های فرآیندی، معمولاً تعداد زیادی تجهیز کم‌مصرف وجود دارد. هشت شاخه 2.5 آمپری امکان می‌دهد تغذیه تجهیزات اندازه‌گیری، کنترلرها و ارتباطات به شکل منظم و قابل ردیابی توزیع شود.



نکات نصب و طراحی مهندسی

• محاسبه افت ولتاژ

برای مسیرهای طولانی، حتی در ولتاژ 24 ولت، افت ولتاژ می‌تواند قابل‌توجه باشد. انتخاب سطح مقطع کابل باید بر اساس این عوامل انجام شود:

• طول رفت و برگشت مدار
• جریان واقعی شاخه
• جنس هادی
• دمای محیط
• افت ولتاژ مجاز تجهیز انتهایی

تغذیه 24 ولت در انتهای خط باید در محدوده مجاز مصرف‌کننده باقی بماند؛ به‌ویژه برای تجهیزات شبکه و PLC که در برابر افت ولتاژ حساس هستند.



• جداسازی بارهای نویزی

بارهای القایی مانند شیرهای برقی، کنتاکتورها و رله‌ها بهتر است تا حد امکان در شاخه‌هایی جدا از PLC و تجهیزات ارتباطی قرار گیرند. همچنین استفاده صحیح از دیود هرزگرد، مدارهای RC یا تجهیزات Suppression، بسته به نوع بار DC یا AC، ضروری است.



• توجه به ظرفیت واقعی PSU8600

CNX8600 ظرفیت توزیع خروجی را افزایش می‌دهد، اما توان انرژی را به‌صورت مستقل تولید نمی‌کند. منبع پایه PSU8600 باید بتواند مجموع بارهای متصل‌شده را تأمین کند. بنابراین پیش از انتخاب، باید این موارد محاسبه شود:

• جریان عادی کل سیستم
• جریان راه‌اندازی
• جریان رزرو برای توسعه آتی
• سهم مصرفی هر شاخه
• شرایط اضافه‌بار و اتصال کوتاه



• مقایسه با مدل CNX8600 4x5 A

هر دو مدل برای توسعه خروجی PSU8600 طراحی شده‌اند، اما فلسفه استفاده آن‌ها متفاوت است:

• مدل 4x5 A، کد 6EP4436-8XB00-0CY0

• چهار خروجی
• ظرفیت بیشتر برای هر شاخه
• مناسب بارهای گروهی بزرگ‌تر
• تعداد کانال کمتر
• انعطاف کمتر در تفکیک مصرف‌کننده‌ها



• مدل 8x2.5 A، کد 6EP4436-8XB00-0DY0

• هشت خروجی
• ظرفیت کمتر برای هر شاخه
• مناسب بارهای متعدد و کم‌مصرف
• تفکیک بهتر تجهیزات
• قابلیت استفاده در معماری‌های مطابق NEC Class 2

انتخاب بین این دو مدل باید بر اساس تعداد بارها، جریان هر گروه، الزامات استانداردی و نحوه عیب‌یابی مورد انتظار انجام شود.



سوالات متداول

• آیا CNX8600 8x2.5 A یک منبع تغذیه مستقل است؟

خیر. این تجهیز یک ماژول توسعه خروجی برای SITOP PSU8600 است و به‌تنهایی جایگزین پاور اصلی نمی‌شود.

• تعداد خروجی‌های آن چقدر است؟

دارای 8 خروجی 24VDC است که هرکدام جریان نامی 2.5 آمپر دارند.

• آیا همه خروجی‌ها برای NEC Class 2 طراحی شده‌اند؟

مدل 6EP4436-8XB00-0DY0 به‌عنوان ماژول دارای خروجی‌های مطابق با NEC Class 2 معرفی شده است. بااین‌حال، اجرای نهایی پروژه باید با مقررات نصب، مدارک محصول و الزامات مرجع تأییدکننده تطبیق داده شود.

• آیا می‌توان بیش از 2.5 آمپر از یک خروجی گرفت؟

خیر، نباید جریان هر کانال از ظرفیت نامی آن فراتر رود. بارهای پرمصرف‌تر باید به مدل‌ها یا معماری‌های مناسب‌تر منتقل شوند.

• تفاوت اصلی آن با CNX8600 4x5 A چیست؟

مدل 8x2.5A کانال‌های بیشتری با ظرفیت کمتر ارائه می‌کند و برای تفکیک تعداد زیادی مصرف‌کننده کم‌مصرف مناسب‌تر است؛ مدل 4x5A برای شاخه‌های پرظرفیت‌تر کاربرد دارد.



• جمع‌بندی فنی

SITOP CNX8600 8x2.5 A، کد 6EP4436-8XB00-0DY0، راهکاری تخصصی برای توسعه خروجی‌های 24VDC در سیستم PSU8600 است. هشت کانال 2.5 آمپری، قابلیت تفکیک مناسب بارها، بهبود عیب‌یابی، مدیریت بهتر کابل‌کشی و پشتیبانی از معماری‌های مطابق NEC Class 2 را فراهم می‌کند.

این محصول برای تابلوهای کنترل متراکم، ماشین‌آلات صادراتی، تجهیزات دارای تعداد زیادی مصرف‌کننده کم‌مصرف و سامانه‌هایی که Availability و نظم توزیع انرژی اهمیت دارد، انتخاب مهندسی مناسبی است. تطبیق نهایی MLFB، جریان واقعی بار، محدودیت PSU8600 و مدارک استانداردی پیش از خرید و نصب الزامی است.
