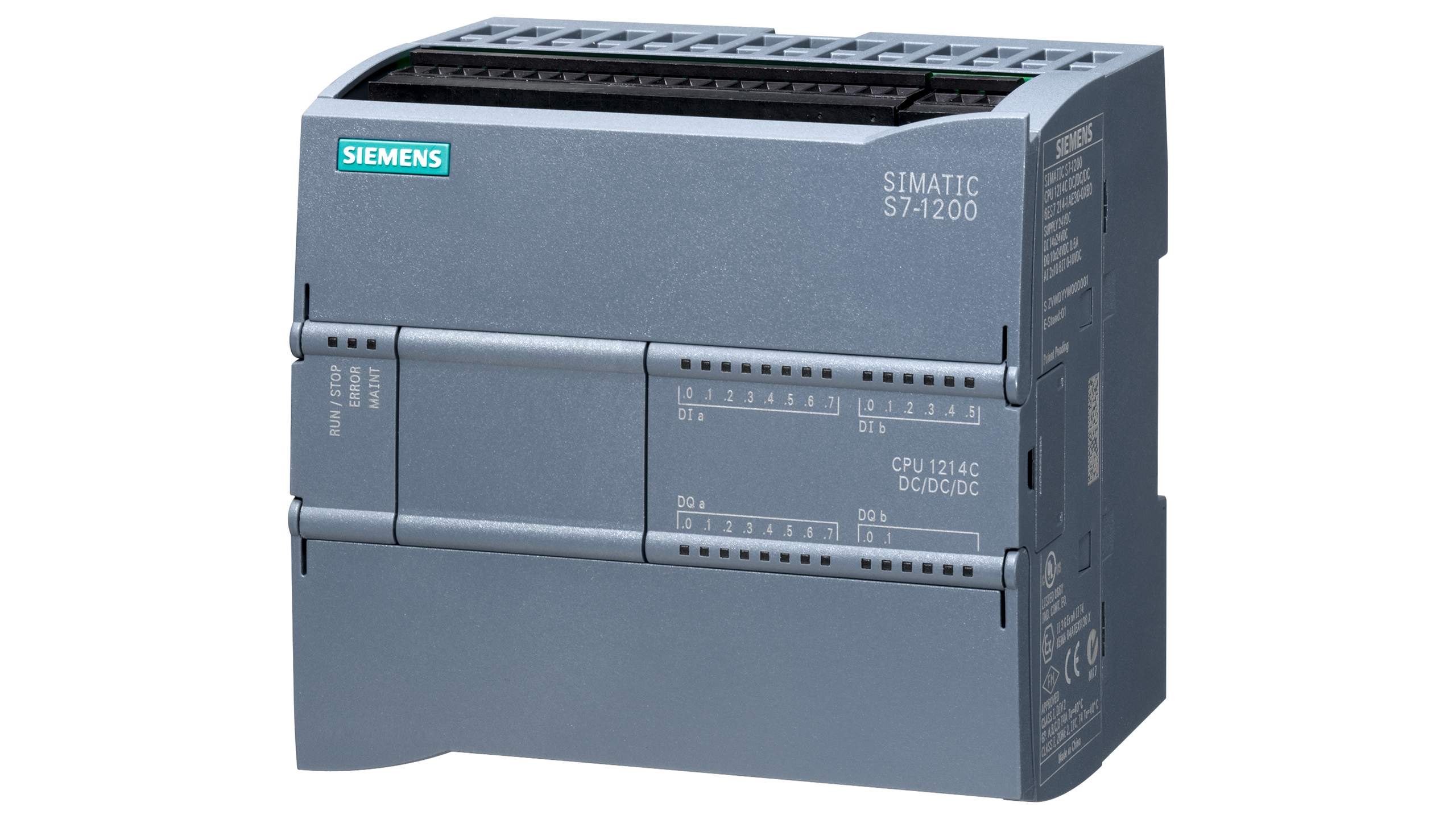

معرفی و بررسی فنی سی پی یو کامپکت سری ۱۲۰۰ زیمنس مدل CPU 1214C DC/DC/DC با کد فنی 6ES7214-1AG40-0XB0

سی‌پی‌یو 1214C کامپکت، DC/DC/DC

۱۴ ورودی دیجیتال ۲۴ ولت DC

۱۰ خروجی دیجیتال ۲۴ ولت DC

۲ ورودی آنالوگ ۰ تا ۱۰ ولت DC

تغذیه: ۲۰/۴ تا ۲۸/۸ ولت DC

حافظه برنامه/اطلاعات: ۱۵۰ کیلوبایت



بررسی تخصصی CPU 1214C DC/DC/DC زیمنس با کد فنی 6ES7214-1AG40-0XB0

در میان CPUهای کامپکت خانواده SIMATIC S7-1200، مدل CPU 1214C DC/DC/DC با کد فنی 6ES7214-1AG40-0XB0 یکی از آن کنترلرهایی است که از سطح پروژه‌های کوچک عبور می‌کند و وارد قلمرو اتوماسیون جدی‌تر، ماشین‌آلات چندمرحله‌ای و تابلوهای کنترلی با تعداد I/O قابل توجه می‌شود. این CPU هنوز در رده کامپکت قرار دارد، اما ظرفیت داخلی آن از نظر تعداد ورودی، خروجی و حافظه، آن را به گزینه‌ای بسیار جذاب برای پروژه‌های صنعتی متوسط تبدیل می‌کند.

اگر در پروژه‌ای هستید که مدل‌های 1211C یا 1212C از نظر تعداد I/O یا ظرفیت برنامه‌نویسی شما را محدود می‌کنند، اما هنوز نمی‌خواهید وارد هزینه و ابعاد CPUهای بزرگ‌تر شوید، CPU 1214C DC/DC/DC نقطه تعادل بسیار دقیقی است. این مدل با ۱۴ ورودی دیجیتال 24VDC، ۱۰ خروجی دیجیتال 24VDC، دو ورودی آنالوگ 0 تا 10 ولت و حافظه 150KB برای مهندسانی طراحی شده که به کنترل سریع، ساختار DC محور و توسعه‌پذیری واقعی نیاز دارند.



• معرفی فنی CPU 1214C DC/DC/DC

• مشخصات کلیدی محصول

کد فنی 6ES7214-1AG40-0XB0 به‌روشنی نشان می‌دهد که با یک CPU از سری S7-1200، مدل 1214C، نسخه DC/DC/DC روبه‌رو هستیم. این کنترلر، مجموعه‌ای از پردازنده، ورودی/خروجی دیجیتال، ورودی آنالوگ، تغذیه و رابط ارتباطی را در یک بدنه کامپکت ارائه می‌دهد.

مشخصات اصلی این مدل عبارت‌اند از:

• سری: SIMATIC S7-1200
• مدل: CPU 1214C DC/DC/DC
• کد فنی: 6ES7214-1AG40-0XB0
• ۱۴ ورودی دیجیتال: 24 ولت DC
• ۱۰ خروجی دیجیتال: 24 ولت DC
• ۲ ورودی آنالوگ: 0 تا 10 ولت DC
• تغذیه CPU: 20.4 تا 28.8 ولت DC
• حافظه برنامه/اطلاعات: 150KB

این مشخصات برای بسیاری از ماشین‌آلات صنعتی، خطوط کوچک تولید، تجهیزات بسته‌بندی، سامانه‌های انتقال مواد و تابلوهای OEM کاملاً قابل اتکا است. نکته مهم این است که بخش بزرگی از نیازهای کنترلی، بدون افزودن ماژول‌های توسعه، در خود CPU پوشش داده می‌شود.



• جایگاه CPU 1214C در خانواده S7-1200

مدل 1214C نسبت به 1212C یک ارتقای جدی محسوب می‌شود. افزایش ورودی‌ها از ۸ به ۱۴ و خروجی‌ها از ۶ به ۱۰، در عمل یعنی شما می‌توانید سنسورها، شستی‌ها، فیدبک‌ها، چراغ‌ها، شیرها و فرمان‌های بیشتری را مستقیماً به CPU متصل کنید.

افزایش حافظه به 150KB نیز فقط یک عدد روی کاتالوگ نیست؛ این حافظه بیشتر یعنی امکان نوشتن برنامه ساخت‌یافته‌تر، ایجاد فانکشن‌بلوک‌های متعدد، مدیریت آلارم‌ها، پیاده‌سازی State Machine و ارتباط روان‌تر با HMI. برای پروژه‌هایی که در آینده احتمال توسعه دارند، این مدل حاشیه امنیت مناسبی ایجاد می‌کند.



• معماری DC/DC/DC و فلسفه طراحی آن

• معنای دقیق DC/DC/DC

در نام‌گذاری زیمنس، عبارت DC/DC/DC بسیار مهم است:

• DC اول: تغذیه CPU از ولتاژ DC انجام می‌شود.
• DC دوم: ورودی‌های دیجیتال 24VDC هستند.
• DC سوم: خروجی‌های دیجیتال نیز 24VDC و ترانزیستوری هستند.

این ساختار برای سیستم‌هایی ایده‌آل است که تمام مدار فرمان و کنترل بر پایه 24VDC صنعتی طراحی شده‌اند. در تابلوهای مدرن، استفاده از 24VDC به‌دلیل ایمنی، سازگاری با سنسورها و امکان پشتیبانی با UPS بسیار رایج است.



• چرا خروجی ترانزیستوری مهم است؟

در نسخه DC/DC/DC، خروجی‌ها از نوع ترانزیستوری هستند. این یعنی CPU برای کنترل سریع‌تر و پرتکرارتر نسبت به مدل‌های رله‌ای مناسب‌تر است. خروجی ترانزیستوری فاقد کنتاکت مکانیکی است، بنابراین استهلاک مکانیکی ندارد و برای فرمان‌هایی که تعداد دفعات قطع‌وصل بالایی دارند، انتخاب حرفه‌ای‌تری محسوب می‌شود.

مزایای خروجی ترانزیستوری:

• سرعت سوئیچینگ بالاتر
• عمر کاری بیشتر در فرمان‌های پرتکرار
• مناسب برای بارهای 24VDC
• عملکرد بهتر در کاربردهای High-speed
• عدم ایجاد قوس الکتریکی مانند رله مکانیکی
• مناسب برای کنترل شیرهای DC، رله‌های واسط و سیگنال‌های Enable

البته این خروجی‌ها برای بارهای AC طراحی نشده‌اند و در برابر اضافه‌جریان یا اتصال اشتباه، حساس‌تر از خروجی رله‌ای هستند. بنابراین طراحی حفاظت خروجی و انتخاب بار اهمیت زیادی دارد.



• ورودی‌های دیجیتال 24VDC

• ظرفیت ۱۴ ورودی؛ مزیت واقعی در ماشین‌آلات

وجود ۱۴ ورودی دیجیتال 24VDC، یکی از نقاط قوت اصلی این CPU است. در پروژه‌های متوسط، تعداد ورودی‌ها خیلی سریع افزایش پیدا می‌کند؛ مخصوصاً وقتی پای فیدبک‌ها، وضعیت‌ها، سنسورهای ایمنی غیرمستقیم و حالت‌های کاری مختلف به میان می‌آید.

این ورودی‌ها می‌توانند برای موارد زیر استفاده شوند:

• سنسورهای القایی و نوری
• لیمیت‌سوئیچ‌ها
• شستی‌های فرمان
• کلیدهای Auto/Manual
• فیدبک کنتاکتور
• وضعیت درایو
• سنسورهای موقعیت
• فرمان‌های اپراتوری
• سیگنال‌های هشدار از تجهیزات جانبی

در یک ماشین بسته‌بندی، یک نوار نقاله چندبخشی یا یک ایستگاه مونتاژ، همین تعداد ورودی داخلی می‌تواند از نیاز به ماژول دیجیتال اضافه جلوگیری کند.



• نکات مهندسی در ورودی‌ها

برای داشتن سیگنال پایدار، باید ورودی‌ها با دقت سیم‌کشی شوند. در محیط صنعتی، نویز ناشی از اینورتر، موتور، کنتاکتور و کابل‌های قدرت می‌تواند باعث خطاهای لحظه‌ای شود.

توصیه‌های اجرایی:

• جدا کردن کابل ورودی از کابل قدرت
• استفاده از منبع تغذیه 24VDC صنعتی باکیفیت
• طراحی صحیح مرجع 0V
• استفاده از ترمینال‌بندی مرتب و شماره‌گذاری دقیق
• اعمال Debounce نرم‌افزاری برای کنتاکت‌های مکانیکی
• رعایت اصول EMC در تابلو

این نکات ساده به‌ظاهر اجرایی، در میدان تفاوت بسیار بزرگی در پایداری سیستم ایجاد می‌کنند.



• خروجی‌های دیجیتال 24VDC

• ۱۰ خروجی ترانزیستوری برای کنترل سریع

مدل 6ES7214-1AG40-0XB0 دارای ۱۰ خروجی دیجیتال 24VDC است. این تعداد خروجی برای بسیاری از کاربردهای صنعتی متوسط کافی است و اجازه می‌دهد چندین عملگر، چراغ وضعیت، رله واسط یا فرمان کنترلی مستقیماً از CPU مدیریت شوند.

کاربردهای رایج خروجی‌ها:

• فرمان به شیرهای برقی 24VDC
• فعال‌سازی رله‌های واسط
• چراغ‌های سیگنال
• بیزر و آلارم
• فرمان Enable به درایو
• سیگنال Reset یا Run
• کنترل مکانیزم‌های کوچک DC



• محدودیت‌ها و حفاظت خروجی

خروجی ترانزیستوری برای سرعت و دوام عالی است، اما باید با دقت طراحی شود. بارهای سلفی مانند شیر برقی یا رله واسط باید دارای مدار حفاظتی باشند تا ولتاژ برگشتی باعث آسیب به خروجی نشود.

راهکارهای پیشنهادی:

• استفاده از دیود هرزگرد برای بارهای DC سلفی
• بررسی جریان مصرفی هر خروجی
• استفاده از فیوز یا حفاظت مناسب در مسیر تغذیه بار
• تفکیک تغذیه بارهای نویزی از تغذیه CPU در صورت نیاز
• استفاده از رله واسط برای بارهای سنگین‌تر

یک اصل طلایی در طراحی PLC این است: خروجی PLC برای کنترل است، نه تحمل بارهای سنگین بدون واسط.



• ورودی‌های آنالوگ 0 تا 10 ولت DC

• دو ورودی آنالوگ داخلی؛ کوچک اما کاربردی

وجود ۲ ورودی آنالوگ 0-10VDC به CPU 1214C کمک می‌کند بدون افزودن ماژول آنالوگ، سیگنال‌های پایه فرآیندی را دریافت کند. این قابلیت در پروژه‌هایی که تنها به یک یا دو اندازه‌گیری آنالوگ نیاز دارند، بسیار اقتصادی است.

کاربردهای متداول:

• سنسور فشار
• سنسور سطح
• پتانسیومتر تنظیم سرعت
• فیدبک موقعیت
• Setpoint اپراتوری
• سیگنال مرجع از درایو



• دقت، نویز و مقیاس‌گذاری

سیگنال آنالوگ نسبت به کابل‌کشی و نویز بسیار حساس‌تر از دیجیتال است. برای دستیابی به قرائت پایدار باید از کابل شیلددار، مسیر کابل جدا از قدرت و مقیاس‌گذاری صحیح در TIA Portal استفاده شود.

همچنین بهتر است برای مقادیر نوسانی، فیلتر نرم‌افزاری یا میانگین‌گیری کنترلی در برنامه لحاظ شود. این کار باعث می‌شود رفتار HMI، آلارم‌ها و منطق کنترلی پایدارتر باشد.



• حافظه 150KB و ظرفیت برنامه‌نویسی

• چرا 150KB مهم است؟

حافظه 150KB در CPU 1214C یک مزیت جدی نسبت به مدل‌های پایین‌تر است. این ظرفیت برای برنامه‌هایی که شامل چندین مد کاری، آلارم، HMI Tag، Data Block و توابع ساخت‌یافته هستند، فضای بسیار بهتری فراهم می‌کند.

این حافظه برای موارد زیر مناسب است:

• برنامه‌نویسی ماژولار
• State Machineهای چندمرحله‌ای
• مدیریت آلارم و خطا
• ارتباط با HMI
• کنترل چند بخش از ماشین
• ذخیره پارامترهای عملیاتی
• توسعه آتی نرم‌افزار

از نگاه مهندسی، حافظه بیشتر یعنی آزادی بیشتر در نوشتن برنامه تمیز، قابل نگهداری و قابل توسعه.



• ارتباطات و برنامه‌نویسی در TIA Portal

• یکپارچگی با اکوسیستم زیمنس

CPU 1214C در محیط TIA Portal پیکربندی و برنامه‌نویسی می‌شود. این یکپارچگی به مهندس اجازه می‌دهد PLC، HMI، شبکه و ساختار پروژه را در یک محیط واحد مدیریت کند.

زبان‌های رایج:

• LAD
• FBD
• SCL

وجود ارتباط PROFINET داخلی نیز امکان اتصال به HMI، سیستم مانیتورینگ، لپ‌تاپ مهندسی، درایوها یا سایر تجهیزات سازگار را فراهم می‌کند. در پروژه‌های مدرن، این قابلیت برای راه‌اندازی، عیب‌یابی و توسعه بسیار ارزشمند است.



• سناریوهای کاربردی مناسب

• این CPU برای چه پروژه‌هایی ایده‌آل است؟

CPU 1214C DC/DC/DC برای پروژه‌هایی مناسب است که تعداد I/O متوسط، خروجی سریع و معماری 24VDC دارند.

کاربردهای شاخص:

• ماشین‌آلات بسته‌بندی
• خطوط مونتاژ کوچک
• نوار نقاله‌های چندبخشی
• سیستم‌های توزین و فیدینگ ساده
• تجهیزات OEM پیشرفته‌تر
• کنترل شیرهای برقی 24VDC
• سیستم‌های تست و فیکسچر صنعتی
• کنترل ماشین با HMI محلی

در چنین پروژه‌هایی، این مدل هم از نظر اقتصادی و هم از نظر فنی، انتخاب بسیار متعادلی است.



• سوالات متداول

• آیا CPU 1214C DC/DC/DC خروجی رله‌ای دارد؟

خیر. این مدل با کد 6ES7214-1AG40-0XB0 دارای خروجی دیجیتال 24VDC ترانزیستوری است، نه رله‌ای.

• تفاوت اصلی 1214C با 1212C چیست؟

مدل 1214C تعداد I/O بیشتری دارد؛ یعنی ۱۴ ورودی و ۱۰ خروجی، همچنین حافظه آن 150KB است که برای برنامه‌های بزرگ‌تر مناسب‌تر است.

• آیا این CPU برای بار AC مناسب است؟

خروجی‌های آن 24VDC هستند و برای بار AC مناسب نیستند. برای بار AC باید از رله واسط یا کنتاکتور مناسب استفاده شود.

• آیا ورودی آنالوگ داخلی دارد؟

بله، این مدل دارای ۲ ورودی آنالوگ 0 تا 10 ولت DC است.

• آیا برای کنترل سریع مناسب است؟

بله، به‌دلیل خروجی‌های ترانزیستوری، نسبت به مدل‌های رله‌ای برای فرمان‌های سریع‌تر و پرتکرار مناسب‌تر است.



• جمع‌بندی تخصصی

CPU 1214C DC/DC/DC زیمنس با کد فنی 6ES7214-1AG40-0XB0 یک کنترلر کامپکت اما قدرتمند در خانواده S7-1200 است که برای پروژه‌های صنعتی متوسط، ماشین‌آلات چندمرحله‌ای و تابلوهای DC محور طراحی شده است. ترکیب ۱۴ ورودی دیجیتال، ۱۰ خروجی دیجیتال 24VDC، ۲ ورودی آنالوگ 0-10V، تغذیه 20.4 تا 28.8VDC و حافظه 150KB باعث می‌شود این مدل از نظر کارایی، توسعه‌پذیری و سرعت خروجی، یک انتخاب بسیار حرفه‌ای باشد.

اگر پروژه شما نیازمند تعداد I/O بیشتر از 1212C، خروجی سریع‌تر از مدل‌های رله‌ای، حافظه مناسب برای برنامه ساخت‌یافته و سازگاری کامل با معماری 24VDC است، این CPU یکی از بهترین گزینه‌ها در رده کامپکت زیمنس خواهد بود.
