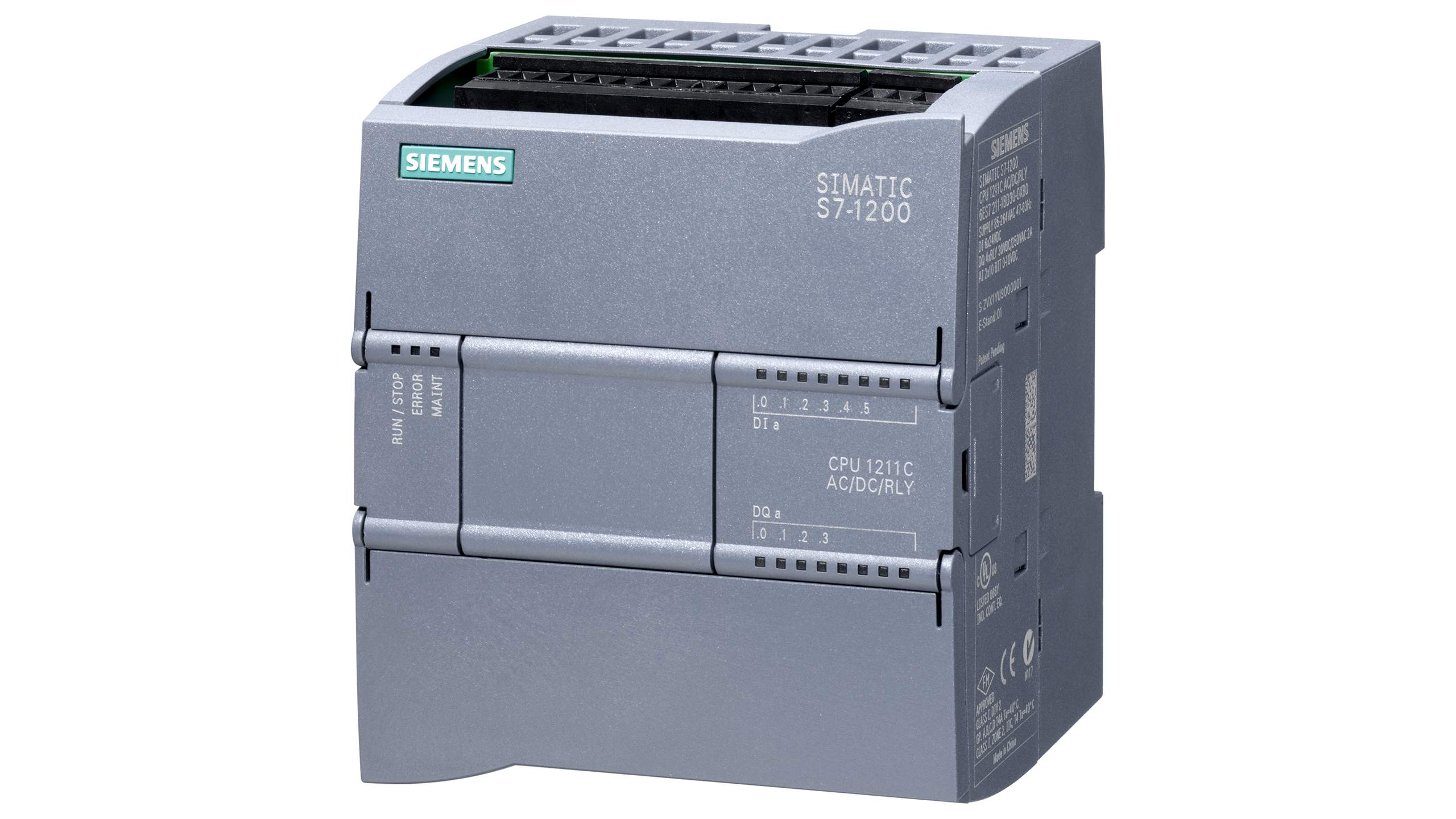

معرفی و بررسی فنی سی پی یو کامپکت سری ۱۲۰۰ زیمنس مدل CPU 1211C AC/DC/relay با کد فنی 6ES7211-1BE40-0XB0

سی‌پی‌یو 1211C کامپکت، AC/DC/relay

۶ ورودی دیجیتال ۲۴ ولت DC

۴ خروجی دیجیتال رله‌ای ۲ آمپر

۲ ورودی آنالوگ ۰ تا ۱۰ ولت DC

تغذیه: ۸۵ تا ۲۶۴ ولت AC

حافظه برنامه/اطلاعات: ۷۵ کیلوبایت



بررسی تخصصی CPU 1211C AC/DC/Relay زیمنس با کد فنی 6ES7211-1BE40-0XB0

در خانواده SIMATIC S7-1200، برخی CPUها دقیقاً برای پروژه‌هایی طراحی شده‌اند که سادگی در تأمین برق، انعطاف در نوع بار خروجی و فشردگی سخت‌افزار، هم‌زمان اهمیت دارند. CPU 1211C AC/DC/Relay با کد فنی 6ES7211-1BE40-0XB0 یکی از همین گزینه‌های هدفمند است؛ یک PLC کامپکت که برای ماشین‌آلات کوچک، تابلوهای مستقل، پروژه‌های ساختمانی-صنعتی و کاربردهای OEM طراحی شده و تلاش می‌کند بین قیمت، کارایی و انعطاف عملیاتی توازن برقرار کند.

در نام‌گذاری این مدل، عبارت AC/DC/Relay به‌صورت مستقیم معماری الکتریکی دستگاه را توضیح می‌دهد:

تغذیه CPU از برق AC انجام می‌شود، ورودی‌های دیجیتال با سطح 24VDC کار می‌کنند و خروجی‌های دیجیتال از نوع رله‌ای هستند. همین ترکیب باعث می‌شود این CPU برای پروژه‌هایی که در آن‌ها تغذیه تابلو از برق شهر یا برق صنعتی AC تأمین می‌شود اما سنسورها با 24 ولت DC کار می‌کنند و بارهای خروجی نیز ممکن است DC یا AC باشند، یک انتخاب بسیار منطقی باشد.



• معرفی فنی CPU 1211C AC/DC/Relay

• مشخصات اصلی محصول

مدل 6ES7211-1BE40-0XB0 به‌عنوان یک CPU کامپکت در سری S7-1200، I/O پایه موردنیاز بسیاری از پروژه‌های سبک و نیمه‌صنعتی را به‌صورت داخلی ارائه می‌دهد. این ویژگی باعث می‌شود در بسیاری از کاربردها بدون افزودن ماژول توسعه، PLC قابل استفاده باشد.

مشخصات اعلام‌شده این مدل عبارت‌اند از:

• مدل: CPU 1211C AC/DC/Relay
• کد فنی: 6ES7211-1BE40-0XB0
• ۶ ورودی دیجیتال 24VDC
• ۴ خروجی دیجیتال رله‌ای 2A
• ۲ ورودی آنالوگ 0 تا 10 ولت DC
• تغذیه ورودی: 85 تا 264 ولت AC
• حافظه برنامه/اطلاعات: 75 کیلوبایت

این ترکیب سخت‌افزاری نشان می‌دهد که با یک PLC اقتصادی طرف هستیم، اما نه به معنای ساده یا محدود؛ بلکه به معنای بهینه‌شده برای کاربردهای واقعی و رایج صنعت.



• معماری AC/DC/Relay دقیقاً چه مفهومی دارد؟

• تحلیل نام‌گذاری الکتریکی

در PLCهای زیمنس، پسوندهای مدل اطلاعات بسیار مهمی در مورد ساختار داخلی می‌دهند:

• AC: تغذیه CPU مستقیماً از ولتاژ متناوب 85 تا 264VAC انجام می‌شود.
• DC: ورودی‌های دیجیتال با سطح منطقی 24VDC کار می‌کنند.
• Relay: خروجی‌های دیجیتال از نوع رله‌ای هستند، نه ترانزیستوری.

این ساختار برای مهندسان برق و اتوماسیون اهمیت زیادی دارد، چون تعیین می‌کند چه نوع سنسور، بار، منبع تغذیه و روش سیم‌کشی باید در طراحی تابلو لحاظ شود.



• مزیت تغذیه AC

یکی از جذاب‌ترین جنبه‌های این CPU، امکان تغذیه مستقیم از برق AC است. این یعنی در بسیاری از پروژه‌ها دیگر نیازی نیست صرفاً برای خود CPU یک منبع 24 ولت مجزا در نظر بگیرید. البته اگر سنسورها و برخی تجهیزات جانبی شما 24VDC باشند، همچنان به پاور DC نیاز دارید، اما حذف وابستگی CPU به منبع تغذیه DC می‌تواند طراحی تابلو را ساده‌تر کند.

مزایای تغذیه AC:

• کاهش پیچیدگی در برخی تابلوهای کوچک
• مناسب برای پروژه‌هایی با دسترسی مستقیم به برق شهر
• انعطاف در نصب در ساختمان‌ها، موتورخانه‌ها و تابلوهای تأسیساتی
• امکان استفاده در سیستم‌هایی که 24VDC فقط برای سنسورها نیاز است



• تحلیل ورودی‌های دیجیتال 24VDC

• سازگاری با سنسورهای صنعتی

این CPU دارای ۶ ورودی دیجیتال 24VDC است که برای اتصال انواع تجهیزات فیلد بسیار مناسب هستند:

• سنسورهای نوری
• سنسورهای القایی
• میکروسوئیچ‌ها
• شستی‌ها و کلیدهای فرمان
• کنتاکت‌های کمکی تجهیزات حفاظتی
• خروجی‌های دیجیتال دستگاه‌های جانبی

وجود ورودی 24 ولت DC کاملاً مطابق با استاندارد غالب در صنعت است. تقریباً اکثر سنسورهای مدرن و تجهیزات کنترلی سطح پایین با این ولتاژ کار می‌کنند.



• نکات مهندسی در سیم‌کشی ورودی‌ها

برای حفظ پایداری عملکرد ورودی‌ها، رعایت این موارد ضروری است:

• استفاده از منبع تغذیه 24VDC پایدار و صنعتی برای سنسورها
• تفکیک کابل‌های سیگنال از کابل‌های قدرت
• استفاده از شیلد برای مسیرهای طولانی یا محیط‌های نویزی
• جلوگیری از مشترک‌سازی نامناسب 0V در بارهای پرنویز
• لحاظ کردن فیلتر نرم‌افزاری در ورودی‌ها در صورت نیاز

در عمل، بخش زیادی از خطاهای لحظه‌ای PLCها ناشی از طراحی نادرست سیم‌کشی ورودی است، نه خود CPU.



• خروجی‌های رله‌ای 2 آمپر؛ انعطاف بالا با ملاحظات خاص

• چرا خروجی رله‌ای هنوز مهم است؟

در دوره‌ای که بسیاری از PLCها به سمت خروجی‌های ترانزیستوری رفته‌اند، مدل‌های Relay Output همچنان جایگاه بسیار مهمی دارند. دلیل آن ساده است: انعطاف در سوئیچ‌کردن بارهای مختلف.

خروجی رله‌ای این CPU می‌تواند بارهایی با ولتاژهای مختلف را کنترل کند، از جمله:

• بارهای AC
• بارهای DC
• بوبین کنتاکتور
• شیر برقی
• آژیر و چراغ سیگنال
• ورودی فرمان درایوها یا تجهیزات جانبی



• مزایای مهندسی خروجی رله‌ای

• ایزولاسیون بهتر بین CPU و بار
• قابلیت سوئیچ بارهای AC و DC
• مناسب برای پروژه‌های عمومی و تأسیساتی
• سادگی در کاربرد برای تکنسین‌هایی که با کنتاکت خشک راحت‌تر کار می‌کنند



• محدودیت‌های خروجی رله‌ای

البته خروجی رله‌ای همیشه بهترین انتخاب نیست. باید دقت داشت که:

• سرعت سوئیچینگ آن از خروجی ترانزیستوری کمتر است
• برای پالس‌های سریع مناسب نیست
• کنتاکت رله در اثر سوئیچ‌های مکرر فرسوده می‌شود
• در بارهای سلفی نیاز به مدار حفاظتی مانند RC Snubber یا Varistor وجود دارد
• برای بارهای نزدیک به 2 آمپر، باید دمای محیط و عمر کنتاکت به‌دقت بررسی شود

اگر پروژه شما نیاز به خروجی پرسرعت برای PTO، PWM یا کنترل Stepper دارد، این مدل بهترین گزینه نیست. اما اگر نیاز شما سوئیچ مطمئن بارهای عمومی است، خروجی رله‌ای کاملاً ایده‌آل است.



• ورودی‌های آنالوگ 0 تا 10 ولت

• مزیت وجود AI داخلی

وجود ۲ ورودی آنالوگ 0-10VDC در CPU 1211C باعث می‌شود بدون خرید ماژول جداگانه بتوان بسیاری از سناریوهای کنترلی را پیاده‌سازی کرد. این موضوع در کاهش هزینه و صرفه‌جویی در فضای تابلو بسیار مؤثر است.

کاربردهای رایج این ورودی‌ها:

• سنسور فشار ولتاژی
• ترانسمیتر سطح با خروجی 0 تا 10V
• پتانسیومتر تنظیم سرعت یا Setpoint
• فیدبک موقعیت
• دریافت مرجع از تجهیزات الکترونیکی جانبی



• نکات دقت و نویزپذیری

ورودی آنالوگ ذاتاً به نویز حساس‌تر از ورودی دیجیتال است. برای حفظ کیفیت اندازه‌گیری:

• از کابل زوج تابیده استفاده کنید
• شیلد را فقط از یک سمت زمین کنید
• کابل آنالوگ را از مسیرهای AC و موتور جدا نگه دارید
• در نرم‌افزار، مقیاس‌گذاری و فیلتر مناسب انجام دهید

در پروژه‌های تأسیساتی، همین دو ورودی آنالوگ می‌توانند کل نیاز کنترل دما، فشار یا سطح را پوشش دهند.



• حافظه 75KB و توان پردازشی

• آیا 75 کیلوبایت کافی است؟

برای یک CPU در کلاس 1211C، حافظه 75KB کاملاً متناسب با هدف طراحی آن است. این میزان حافظه برای موارد زیر مناسب است:

• کنترل ترتیبی ماشین‌آلات کوچک
• منطق‌های اینترلاک
• مانیتورینگ آلارم
• پردازش آنالوگ سبک
• ارتباط با HMI
• پروژه‌های پایه Modbus TCP یا PROFINET

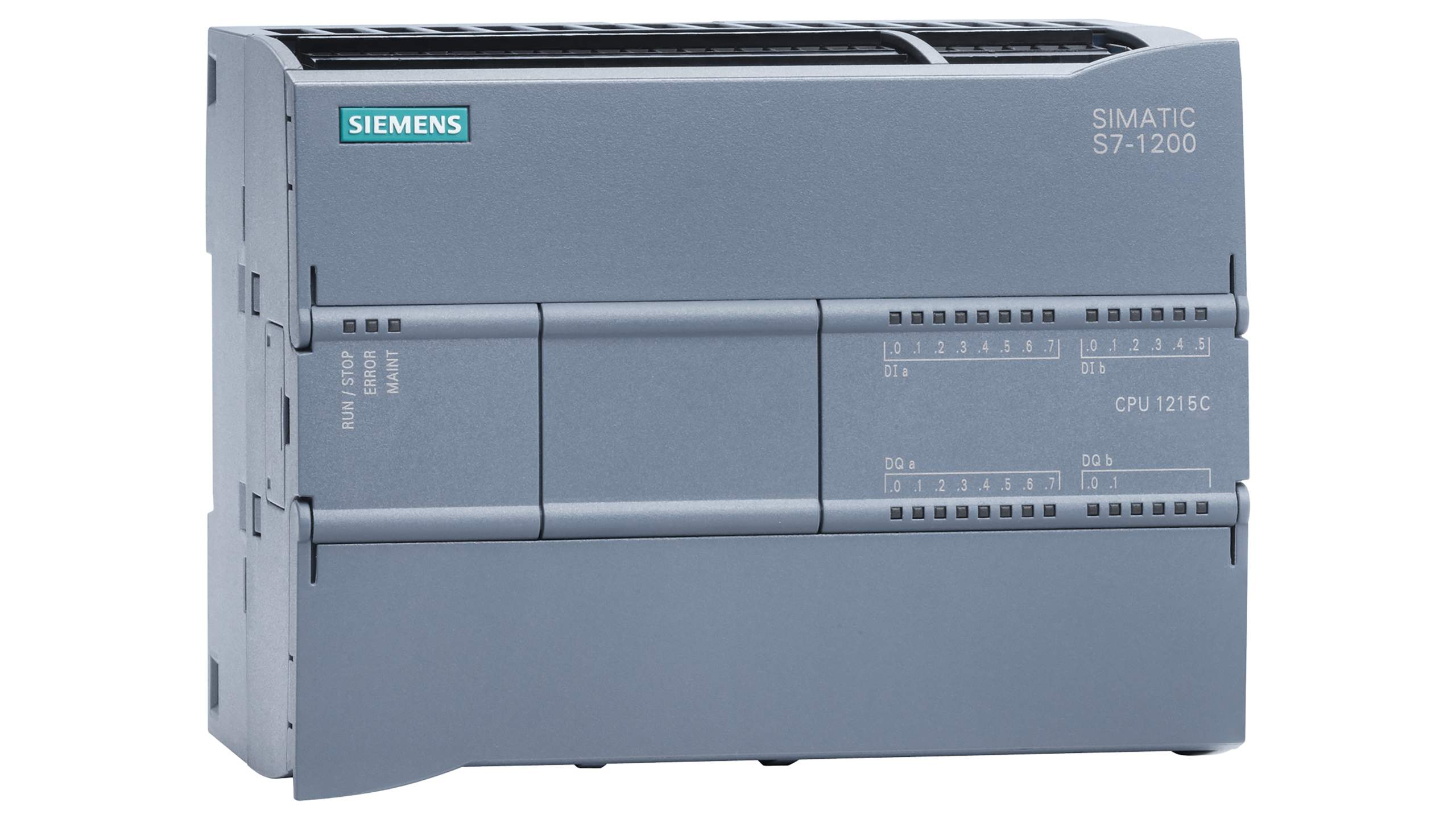

اما اگر پروژه شما شامل منطق پیچیده، دیتالاگر گسترده، کتابخانه‌های بزرگ یا تعداد زیاد Data Block باشد، بهتر است مدل‌های بالاتر مثل 1214C یا 1215C را بررسی کنید.



• ارتباطات و نرم‌افزار

• یک PLC کوچک با امکانات مدرن

CPU 1211C با TIA Portal برنامه‌نویسی می‌شود و از زبان‌های رایج زیمنس مانند:

• LAD
• FBD
• SCL

پشتیبانی می‌کند. همچنین وجود پورت PROFINET داخلی امکانات ارزشمندی فراهم می‌سازد:

• برنامه‌نویسی و مانیتورینگ از طریق Ethernet
• اتصال به پنل HMI
• ارتباط با SCADA
• پیاده‌سازی Modbus TCP
• شبکه‌سازی با تجهیزات دیگر

این یعنی با وجود اقتصادی‌بودن، از نظر ارتباطی یک PLC کاملاً مدرن در اختیار دارید.



• سناریوهای کاربردی مناسب

• این CPU برای چه پروژه‌هایی ایده‌آل است؟

مدل 6ES7211-1BE40-0XB0 به‌خصوص در این کاربردها بسیار خوش‌می‌درخشد:

• تابلوهای موتورخانه و تأسیسات
• سیستم‌های پمپ و بوسترپمپ
• ماشین‌آلات بسته‌بندی سبک
• تجهیزات شست‌وشو و CIP کوچک
• تابلوهای روشنایی و کنترل ساختمان صنعتی
• پروژه‌های OEM با بارهای متنوع AC/DC
• کنترل عمومی شیرها، کنتاکتورها و آلارم‌ها

در همه این موارد، مزیت اصلی CPU این است که با حداقل قطعات جانبی، حداکثر کارایی پایه را فراهم می‌کند.



• سوالات متداول

• CPU 1211C AC/DC/Relay برای چه نوع پروژه‌ای مناسب‌تر است؟

برای پروژه‌های کوچک و متوسطی که تغذیه تابلو AC است و خروجی‌ها باید بارهای متنوع AC یا DC را سوئیچ کنند، گزینه‌ای بسیار مناسب است.

• آیا خروجی‌های این مدل برای کنترل مستقیم کنتاکتور مناسب‌اند؟

بله، در بسیاری از کاربردها خروجی‌های رله‌ای 2 آمپر برای فرمان به بوبین کنتاکتور یا رله کمکی مناسب هستند، البته باید جریان راه‌اندازی و نوع بار بررسی شود.

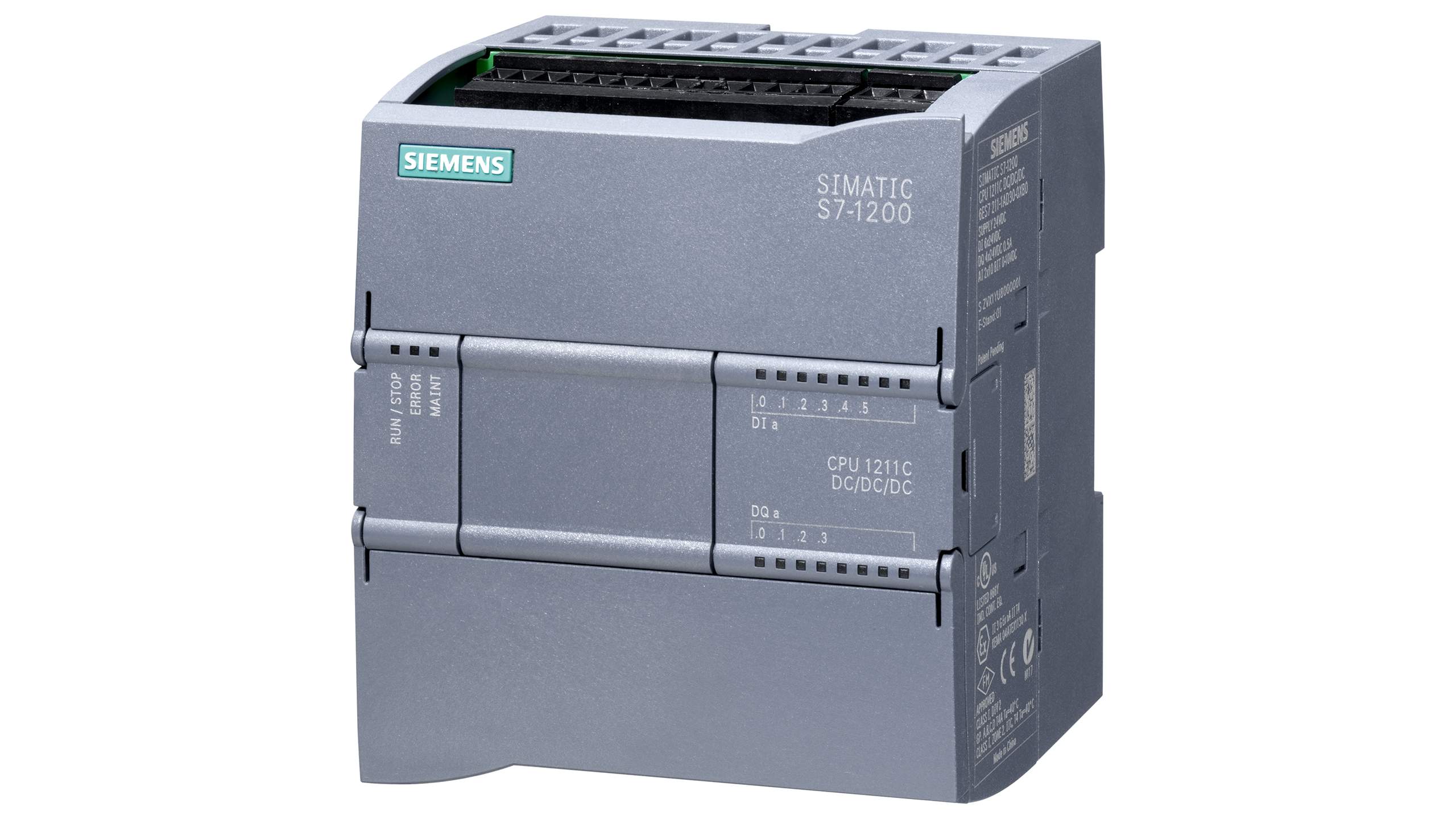

• تفاوت اصلی این مدل با نسخه DC/DC/DC چیست؟

مدل AC/DC/Relay با برق AC تغذیه می‌شود و خروجی رله‌ای دارد، در حالی که نسخه DC/DC/DC با 24VDC تغذیه شده و خروجی ترانزیستوری 24VDC ارائه می‌دهد.

• آیا این CPU خروجی آنالوگ داخلی دارد؟

خیر، این مدل دارای ۲ ورودی آنالوگ 0 تا 10 ولت است اما خروجی آنالوگ داخلی ندارد.

• آیا برای بارهای سریع و پالسی مناسب است؟

خیر، به دلیل رله‌ای بودن خروجی‌ها، این مدل برای سوئیچ سریع، PTO یا PWM انتخاب ایده‌آلی نیست.



• جمع‌بندی تخصصی

CPU 1211C AC/DC/Relay زیمنس با کد 6ES7211-1BE40-0XB0 یک PLC کامپکت و هوشمند برای کاربردهایی است که در آن‌ها تغذیه AC، ورودی‌های استاندارد 24VDC و خروجی‌های منعطف رله‌ای اهمیت دارد. این CPU به‌خوبی برای تابلوهای کوچک، پروژه‌های تأسیساتی، ماشین‌آلات سبک و سامانه‌های کنترلی اقتصادی طراحی شده است.

از نگاه مهندسی، نقطه قوت اصلی این مدل در تطبیق‌پذیری الکتریکی بالا نهفته است. شما با یک CPU کوچک، هم ورودی دیجیتال و آنالوگ استاندارد دارید، هم خروجی‌هایی که می‌توانند با بارهای متنوع کار کنند. اگر پروژه شما نیاز به سرعت بالای خروجی ندارد و در عوض به انعطاف در سوئیچ بارها نیازمند است، این مدل یکی از منطقی‌ترین انتخاب‌ها در خانواده S7-1200 خواهد بود.
