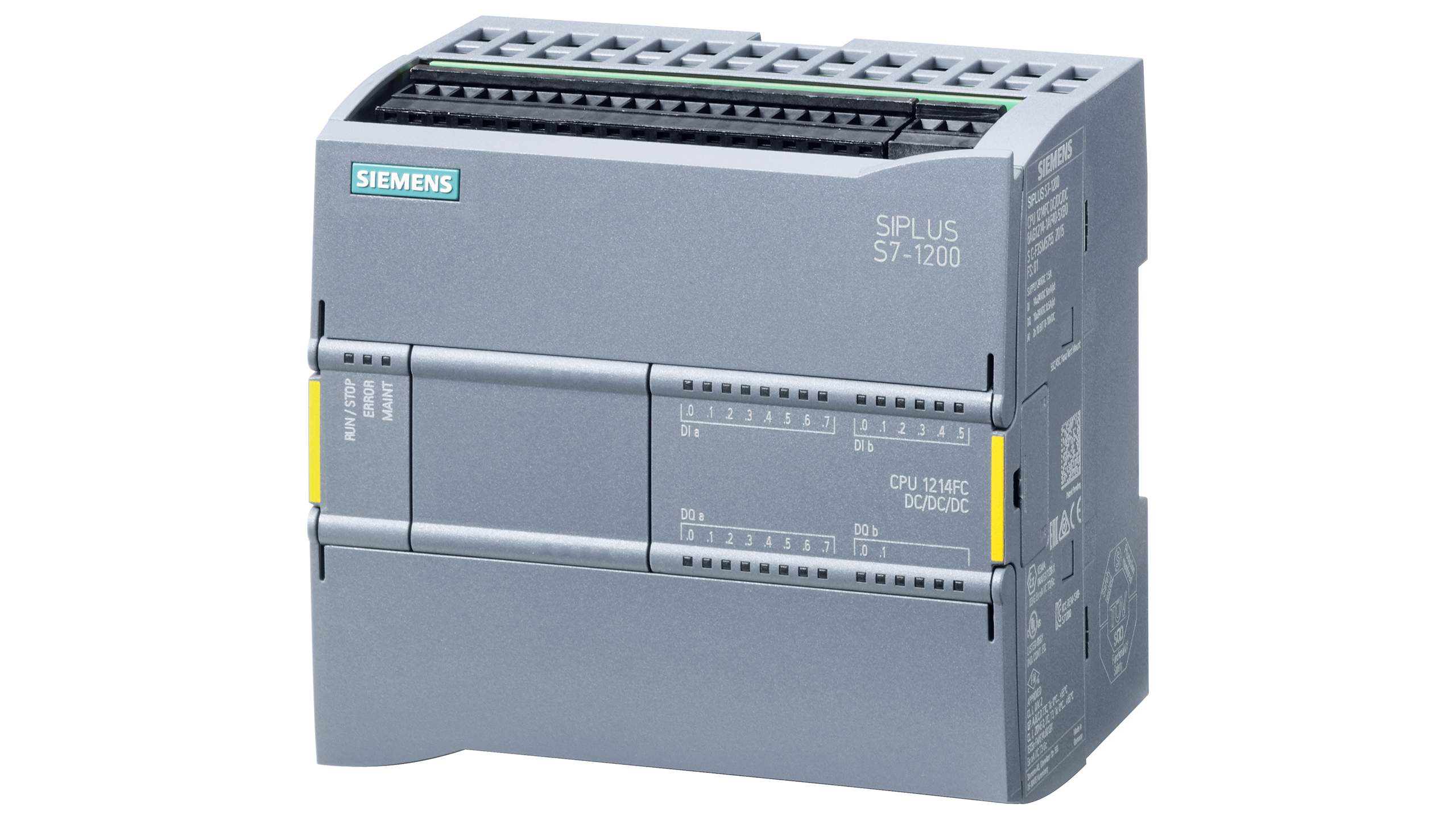

معرفی و بررسی فنی سی پی یو Fail-safe سری ۱۲۰۰ زیمنس مدل CPU 1214FC DC/DC/relay با کد فنی 6ES7214-1HF40-0XB0

سی‌پی‌یو 1214FC کامپکت، DC/DC/relay

۱۴ ورودی دیجیتال ۲۴ ولت DC

۱۰ خروجی دیجیتال رله‌ای ۲ آمپر

۲ ورودی آنالوگ ۰ تا ۱۰ ولت DC

تغذیه: ۲۰/۴ تا ۲۸/۸ ولت DC

حافظه برنامه/اطلاعات: ۲۰۰ کیلوبایت



بررسی تخصصی CPU Fail-safe زیمنس مدل CPU 1214FC DC/DC/Relay با کد فنی 6ES7214-1HF40-0XB0

در پروژه‌های اتوماسیون صنعتی که هم کنترل ماشین و هم ایمنی عملکردی اهمیت دارند، انتخاب CPU دیگر فقط بر اساس تعداد ورودی و خروجی انجام نمی‌شود. مهندس باید بررسی کند که آیا PLC توان اجرای منطق ایمنی، مدیریت خطا، مانیتورینگ وضعیت خطرناک و هماهنگی با استانداردهای Safety را دارد یا نه. در همین نقطه، خانواده SIMATIC S7-1200F زیمنس وارد میدان می‌شود.

مدل CPU 1214FC DC/DC/Relay با کد فنی 6ES7214-1HF40-0XB0 یکی از CPUهای کامپکت و Fail-safe سری 1200 زیمنس است که برای پروژه‌های کوچک تا متوسط با نیاز به I/O داخلی بیشتر، خروجی رله‌ای منعطف و اجرای Safety Program طراحی شده است. این CPU از نظر ظرفیت نسبت به مدل‌های پایین‌تر مانند 1212FC فضای بیشتری برای توسعه برنامه و اتصال تجهیزات می‌دهد و با ۱۴ ورودی دیجیتال، ۱۰ خروجی دیجیتال رله‌ای، ۲ ورودی آنالوگ و حافظه 200KB یک گزینه مهندسی‌شده برای ماشین‌آلات صنعتی محسوب می‌شود.

یک نکته مهم: در مشخصات ارسالی، عبارت «CPU 1211C کامپکت» آمده، اما با توجه به کد فنی 6ES7214-1HF40-0XB0 و عنوان محصول، مدل صحیح CPU 1214FC DC/DC/Relay است. این دقت در نام‌گذاری بسیار مهم است، چون در تجهیزات زیمنس، یک رقم یا پسوند می‌تواند تفاوت جدی در قابلیت Safety، نوع خروجی و ظرفیت سخت‌افزار ایجاد کند.



• معرفی فنی CPU 1214FC DC/DC/Relay

• مشخصات کلیدی کد فنی

این مدل در رده کنترلرهای Fail-safe Compact زیمنس قرار می‌گیرد. یعنی برخلاف CPUهای استاندارد S7-1200، قابلیت اجرای برنامه ایمنی را در کنار برنامه کنترلی معمولی دارد.

مشخصات اصلی محصول:

• سری: SIMATIC S7-1200F
• مدل: CPU 1214FC DC/DC/Relay
• کد فنی: 6ES7214-1HF40-0XB0
• نوع CPU: کامپکت، Fail-safe
• تغذیه CPU: 20.4 تا 28.8 ولت DC
• ورودی دیجیتال داخلی: ۱۴ عدد، 24VDC
• خروجی دیجیتال داخلی: ۱۰ عدد، رله‌ای 2 آمپر
• ورودی آنالوگ داخلی: ۲ عدد، 0 تا 10 ولت DC
• حافظه برنامه/اطلاعات: 200KB
• قابلیت اصلی: اجرای Standard Program و Safety Program

این ترکیب، CPU را برای تابلوهای صنعتی 24VDC که نیاز به خروجی‌های رله‌ای برای فرمان به بارهای متنوع دارند، بسیار کاربردی می‌کند.



• جایگاه CPU 1214FC در خانواده S7-1200F

• چرا 1214FC از 1212FC قدرتمندتر است؟

مدل 1214FC از نظر ظرفیت I/O و حافظه، یک پله بالاتر از 1212FC قرار می‌گیرد. در پروژه‌هایی که تعداد سنسورها، شستی‌ها، فیدبک‌ها و فرمان‌های خروجی بیشتر است، 1214FC انتخاب منطقی‌تری خواهد بود.

برتری‌های عملیاتی 1214FC نسبت به مدل‌های کوچک‌تر:

• تعداد ورودی دیجیتال بیشتر برای سنسورها و سیگنال‌های وضعیت
• تعداد خروجی بیشتر برای فرمان به کنتاکتور، رله، آلارم و عملگرها
• حافظه 200KB برای برنامه‌های کنترلی و ایمنی حجیم‌تر
• مناسب‌تر برای ماشین‌آلات با چند مد کاری و اینترلاک‌های بیشتر

در ماشین‌آلات واقعی، کمبود I/O داخلی خیلی سریع خودش را نشان می‌دهد. اگر پروژه چندین سنسور، چند خروجی فرمان، آلارم، فیدبک کنتاکتور و ورودی‌های ایمنی داشته باشد، انتخاب CPU کوچک‌تر ممکن است باعث اضافه شدن ماژول‌های توسعه و افزایش هزینه شود.



• مفهوم Fail-safe در CPU 1214FC

• اجرای هم‌زمان منطق استاندارد و ایمنی

پسوند FC در مدل CPU 1214FC نشان‌دهنده قابلیت Fail-safe Compact است. این یعنی CPU می‌تواند علاوه بر برنامه استاندارد ماشین، برنامه ایمنی را نیز اجرا کند.

در ساختار برنامه‌نویسی این CPU معمولاً دو لایه منطقی داریم:

• Standard Program: کنترل سیکل ماشین، فرمان‌ها، تایمرها، اینترلاک‌های عادی، ارتباط HMI و آلارم‌ها
• Safety Program: مدیریت Emergency Stop، درب ایمنی، پرده نوری، توقف ایمن و مانیتورینگ فیدبک ایمنی

این تفکیک باعث می‌شود بخش Safety سیستم قابل کنترل، قابل مستندسازی و قابل اعتبارسنجی باشد. برای مهندس اتوماسیون، این یعنی طراحی تمیزتر، عیب‌یابی دقیق‌تر و کاهش وابستگی به سیم‌کشی‌های پیچیده رله‌ای.



• استانداردهای مرتبط با Safety

در پروژه‌های ایمنی، استفاده از CPU Fail-safe به‌تنهایی کافی نیست. کل زنجیره ایمنی باید مطابق استاندارد طراحی شود؛ از سنسور و ورودی گرفته تا منطق، خروجی و عملگر نهایی.

استانداردهای مهم:

• IEC 61508 برای ایمنی عملکردی سیستم‌های الکتریکی و الکترونیکی
• IEC 62061 برای سیستم‌های کنترلی ایمنی ماشین‌آلات
• ISO 13849-1 برای تعیین Performance Level یا PL
• EN ISO 13850 برای الزامات Emergency Stop

در معماری صحیح، PLCهای Fail-safe سری S7-1200F می‌توانند در سیستم‌هایی با سطح ایمنی بالا مانند SIL 3 یا PL e به‌کار روند؛ البته سطح نهایی ایمنی به طراحی کامل مدار، نوع سنسورها، معماری دوکاناله، Diagnostic Coverage و اجزای خروجی بستگی دارد.



• تحلیل معماری DC/DC/Relay

• معنی DC/DC/Relay در نام CPU

عبارت DC/DC/Relay سه بخش اصلی ساختار الکتریکی CPU را مشخص می‌کند:

• DC اول: تغذیه CPU با ولتاژ 24VDC
• DC دوم: ورودی‌های دیجیتال 24VDC
• Relay: خروجی‌های دیجیتال رله‌ای

این ساختار برای تابلوهایی مناسب است که کنترل اصلی بر پایه 24 ولت DC طراحی شده، اما در خروجی‌ها به کنتاکت رله‌ای نیاز وجود دارد. خروجی رله‌ای از نظر مهندسی انعطاف بالایی دارد، چون می‌تواند بارهای متنوع AC یا DC را در محدوده مجاز سوئیچ کند.



• تفاوت با مدل DC/DC/DC

مدل CPU 1214FC DC/DC/DC دارای خروجی ترانزیستوری 24VDC است، اما مدل 6ES7214-1HF40-0XB0 خروجی رله‌ای دارد. این تفاوت در انتخاب CPU بسیار تعیین‌کننده است.

خروجی رله‌ای مناسب‌تر است برای:

• فرمان به کنتاکتورهای AC یا DC
• کنترل رله واسط
• پروژه‌های Retrofit با مدارهای قدیمی‌تر
• بارهایی که به کنتاکت خشک نیاز دارند
• تابلوهای عمومی با ولتاژهای خروجی متنوع

اما اگر خروجی با سرعت بالا، پالس، PWM یا سیکل قطع و وصل بسیار زیاد نیاز باشد، خروجی ترانزیستوری انتخاب فنی بهتری است.



• ورودی‌های دیجیتال 24 ولت DC

• ۱۴ ورودی برای کنترل و مانیتورینگ ماشین

وجود ۱۴ ورودی دیجیتال 24VDC در این CPU برای بسیاری از ماشین‌های کوچک تا متوسط کافی است و باعث می‌شود بدون افزودن ماژول توسعه، تعداد قابل توجهی سیگنال میدانی به PLC متصل شود.

کاربردهای رایج ورودی‌ها:

• شستی‌های Start، Stop و Reset
• سنسورهای القایی و نوری
• لیمیت‌سوئیچ‌ها
• فیدبک کنتاکتور
• سیگنال آماده‌به‌کار درایو
• کلیدهای انتخاب حالت کاری
• ورودی‌های مرتبط با وضعیت حفاظ‌ها

در طراحی حرفه‌ای، ورودی‌ها فقط «سیگنال خام» نیستند. هر ورودی باید در برنامه با فیلتر منطقی، تشخیص خطا، نام‌گذاری استاندارد و مستندسازی دقیق همراه شود.



• نکات مهندسی سیم‌کشی ورودی

در تابلوهای صنعتی، سیم‌کشی ورودی‌ها اگر درست انجام نشود، خطاهای تصادفی و آزاردهنده ایجاد می‌کند؛ خطاهایی که گاهی ساعت‌ها زمان عیب‌یابی می‌گیرند.

توصیه‌های مهم:

• مسیر کابل سنسورها را از کابل قدرت جدا کنید.
• برای سنسورهای حساس از کابل شیلددار استفاده کنید.
• 0V سیستم را تمیز و مرجع‌دار طراحی کنید.
• ورودی‌های مهم را با برچسب و شماره سیم مشخص کنید.
• برای سیگنال‌های ایمنی، معماری دوکاناله و تست‌پالس را مطابق طراحی Safety بررسی کنید.



• خروجی‌های دیجیتال رله‌ای 2 آمپر

• انعطاف بالا در فرمان‌دهی به بارها

CPU 1214FC DC/DC/Relay دارای ۱۰ خروجی دیجیتال رله‌ای 2A است. این خروجی‌ها برای پروژه‌هایی عالی هستند که بارهای خروجی متنوع دارند یا نیاز به جداسازی کنتاکتی وجود دارد.

کاربردهای متداول:

• فرمان به کنتاکتور موتور
• فعال‌سازی آژیر و چراغ هشدار
• کنترل رله واسط
• فرمان به شیر برقی با مدار حفاظتی
• سیگنال اجازه راه‌اندازی به تجهیزات جانبی
• فرمان قطع و وصل در پروژه‌های Retrofit

خروجی رله‌ای به دلیل ساختار مکانیکی، برای بارهای مختلف منعطف است؛ اما باید محدودیت‌های آن جدی گرفته شود.



• محدودیت‌ها و حفاظت خروجی رله‌ای

خروجی رله‌ای برای سوئیچینگ سریع مناسب نیست. همچنین بارهای سلفی مانند کنتاکتور، رله و شیر برقی هنگام قطع جریان، ولتاژ برگشتی ایجاد می‌کنند. اگر مدار حفاظتی در نظر گرفته نشود، عمر کنتاکت کاهش پیدا می‌کند.

راهکارهای حفاظتی:

• برای بار DC از دیود هرزگرد استفاده کنید.
• برای بار AC از RC Snubber یا وریستور استفاده کنید.
• برای بارهای پرجریان از رله واسط استفاده کنید.
• جریان راه‌اندازی بار را فقط بر اساس جریان نامی قضاوت نکنید.
• خروجی‌های Safety-critical را با فیدبک و مانیتورینگ EDM طراحی کنید.

در مدارهای ایمنی، فرمان خروجی PLC معمولاً به کنتاکتور یا رله ایمنی داده می‌شود و سپس فیدبک کنتاکت‌ها برای تشخیص چسبیدن یا عمل نکردن خروجی بررسی می‌شود.



• ورودی‌های آنالوگ 0 تا 10 ولت DC

• پایش سیگنال‌های پیوسته در کنار منطق دیجیتال

این CPU دارای ۲ ورودی آنالوگ 0 تا 10VDC است. این ویژگی برای یک CPU کامپکت بسیار کاربردی است، چون امکان اتصال مستقیم برخی سنسورهای فرآیندی را فراهم می‌کند.

کاربردهای معمول:

• سنسور فشار
• سنسور سطح
• سنسور موقعیت خطی
• پتانسیومتر تنظیم سرعت
• فیدبک ولتاژی از تجهیزات جانبی

در برنامه PLC، مقدار آنالوگ باید به واحد مهندسی تبدیل شود. مثلاً سیگنال 0 تا 10 ولت می‌تواند معادل 0 تا 100 درصد، 0 تا 10 بار یا 0 تا 1500 دور بر دقیقه تعریف شود.



• حافظه 200KB و برنامه‌نویسی در TIA Portal Safety

• ظرفیت مناسب برای پروژه‌های متوسط

حافظه 200KB برای اجرای هم‌زمان برنامه استاندارد و برنامه ایمنی در پروژه‌های متوسط مناسب است. این حافظه به مهندس اجازه می‌دهد ساختار برنامه را تمیزتر، ماژولارتر و قابل نگهداری‌تر طراحی کند.

ساختار پیشنهادی برنامه:

• بلوک‌های استاندارد برای سیکل ماشین
• بلوک‌های ایمنی برای E-Stop و حفاظ‌ها
• Data Block برای پارامترها و آلارم‌ها
• منطق تشخیص خطا و Reset کنترل‌شده
• مانیتورینگ فیدبک کنتاکتورها
• ارتباط با HMI از طریق PROFINET

در محیط TIA Portal Safety، برنامه ایمنی با مکانیزم‌هایی مثل Safety Signature، رمز عبور و کامپایل ایمنی کنترل می‌شود. این موضوع برای پروژه‌هایی که نیاز به ممیزی یا تحویل مستند دارند، اهمیت بالایی دارد.



• سناریوهای کاربردی CPU 1214FC DC/DC/Relay

• مناسب برای چه پروژه‌هایی است؟

این CPU برای پروژه‌هایی مناسب است که در آن‌ها تعداد I/O داخلی متوسط، خروجی رله‌ای و قابلیت Safety هم‌زمان لازم است.

سناریوهای کاربردی:

• ماشین‌آلات بسته‌بندی با حفاظ ایمنی
• خطوط مونتاژ کوچک و متوسط
• سیستم‌های انتقال مواد
• تابلوهای OEM با خروجی‌های متنوع
• پروژه‌های Retrofit با مدارهای رله‌ای موجود
• ماشین‌آلات دارای Emergency Stop و Safety Door
• تجهیزات صنعتی نیازمند کنترل و ایمنی یکپارچه

اگر پروژه شما کاملاً 24VDC و نیازمند سوئیچینگ سریع است، نسخه DC/DC/DC مناسب‌تر خواهد بود. اما اگر خروجی رله‌ای و انعطاف در نوع بار برایتان مهم است، این مدل انتخاب هوشمندانه‌تری است.



• سوالات متداول

• کد فنی 6ES7214-1HF40-0XB0 مربوط به چه مدلی است؟

این کد مربوط به CPU 1214FC DC/DC/Relay از خانواده SIMATIC S7-1200F زیمنس است.

• آیا این CPU واقعاً Fail-safe است؟

بله، پسوند FC نشان می‌دهد که CPU قابلیت اجرای برنامه ایمنی یا Safety Program را دارد.

• خروجی‌های این مدل چه نوعی هستند؟

خروجی‌ها از نوع رله‌ای 2 آمپر هستند و برای کنترل بارهای متنوع در محدوده مجاز مناسب‌اند.

• آیا تغذیه این CPU با برق شهری است؟

خیر. تغذیه CPU برابر 20.4 تا 28.8 ولت DC است و باید از منبع تغذیه صنعتی 24VDC استفاده شود.

• تفاوت این مدل با CPU 1214FC DC/DC/DC چیست؟

تفاوت اصلی در نوع خروجی است. مدل DC/DC/DC خروجی ترانزیستوری دارد، اما مدل DC/DC/Relay خروجی رله‌ای ارائه می‌دهد.



• جمع‌بندی تخصصی

CPU 1214FC DC/DC/Relay زیمنس با کد فنی 6ES7214-1HF40-0XB0 یک کنترلر کامپکت Fail-safe در سری SIMATIC S7-1200F است که برای پروژه‌های صنعتی با نیاز به کنترل استاندارد، منطق ایمنی و خروجی‌های رله‌ای طراحی شده است. وجود ۱۴ ورودی دیجیتال 24VDC، ۱۰ خروجی رله‌ای 2A، ۲ ورودی آنالوگ 0-10VDC، تغذیه 24VDC و حافظه 200KB این CPU را به گزینه‌ای قدرتمند برای ماشین‌آلات متوسط، تابلوهای OEM و پروژه‌های Retrofit تبدیل می‌کند.

این مدل برای مهندسانی مناسب است که می‌خواهند در یک CPU جمع‌وجور، هم منطق کنترلی ماشین را پیاده‌سازی کنند و هم الزامات Safety مانند Emergency Stop، Safety Gate، مانیتورینگ فیدبک و توقف ایمن را مدیریت نمایند.
