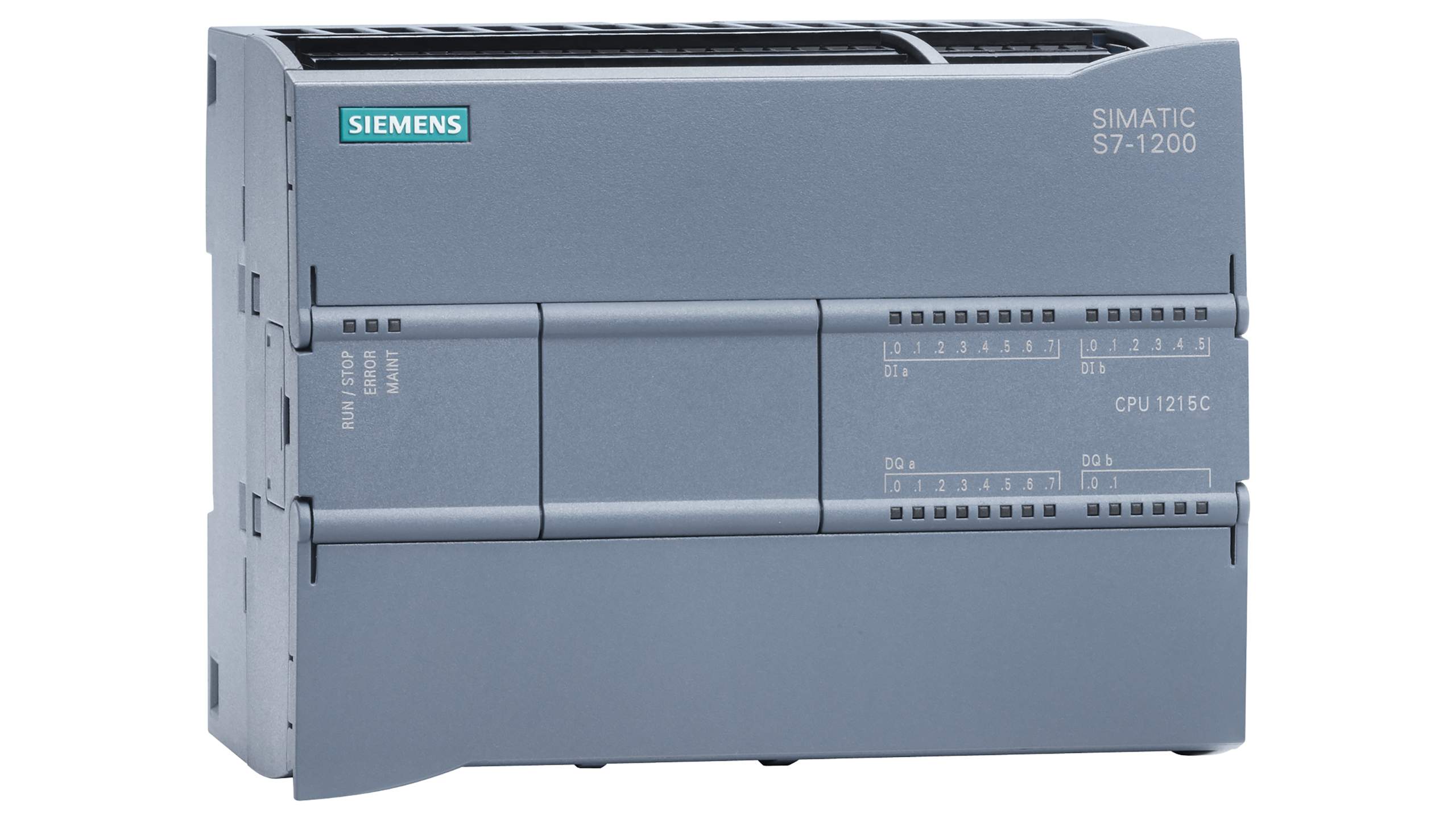

معرفی و بررسی فنی سی پی یو کامپکت سری ۱۲۰۰ زیمنس مدل CPU 1215C DC/DC/DC با کد فنی 6ES7215-1AG40-0XB0

سی‌پی‌یو 1215C کامپکت، DC/DC/DC

۲ پورت پروفی‌نت

۱۴ ورودی دیجیتال ۲۴ ولت DC

۱۰ خروجی دیجیتال ۲۴ ولت (DC)  ۰/۵ آمپر

۲ ورودی آنالوگ ۰ تا ۱۰ ولت DC

۲ خروجی آنالوگ ۰ تا ۲۰ میلی‌آمپر DC

تغذیه: ۲۰/۴ تا ۲۸/۸ ولت DC

حافظه برنامه/اطلاعات: ۲۰۰ کیلوبایت



بررسی تخصصی CPU 1215C DC/DC/DC زیمنس با کد فنی 6ES7215-1AG40-0XB0

در میان CPUهای سری SIMATIC S7-1200، مدل CPU 1215C DC/DC/DC با کد فنی 6ES7215-1AG40-0XB0 را می‌توان یکی از متعادل‌ترین و در عین حال قدرتمندترین PLCهای کامپکت زیمنس دانست. این CPU دقیقاً در نقطه‌ای از خانواده S7-1200 قرار گرفته که فاصله میان کنترلرهای ساده ماشین و کنترلرهای حرفه‌ای خطوط تولید را پر می‌کند.

در طراحی این مدل، زیمنس تلاش کرده است سه عنصر کلیدی را در یک بدنه کامپکت ترکیب کند: توان پردازشی بالاتر، ارتباطات شبکه‌ای پیشرفته‌تر و امکانات آنالوگ داخلی کامل‌تر. نتیجه این رویکرد، یک CPU است که نه‌تنها برای ماشین‌آلات OEM بلکه برای بخش‌های مستقل خطوط تولید، سیستم‌های فرآیندی کوچک و پروژه‌های اتوماسیون نیمه‌پیچیده نیز کاملاً مناسب است.

اگر بخواهیم از دید یک مهندس اتوماسیون به این محصول نگاه کنیم، CPU 1215C در واقع پلی است بین PLCهای کامپکت اقتصادی و کنترلرهای ماژولار بزرگ‌تر. وجود دو پورت PROFINET، خروجی‌های ترانزیستوری سریع، ورودی و خروجی آنالوگ داخلی و حافظه 200KB باعث می‌شود این CPU در بسیاری از پروژه‌ها بتواند بدون نیاز به ماژول‌های اضافی، نقش یک کنترلر مرکزی قابل اعتماد را ایفا کند.



• معرفی فنی CPU 1215C DC/DC/DC

• مشخصات کلیدی محصول

مدل 6ES7215-1AG40-0XB0 یکی از CPUهای کامپکت پیشرفته سری S7-1200 است که برای کاربردهای صنعتی با نیاز به I/O داخلی قابل توجه و قابلیت‌های شبکه‌ای توسعه‌یافته طراحی شده است.

مشخصات فنی اصلی این CPU عبارت‌اند از:

• سری: SIMATIC S7-1200
• مدل: CPU 1215C DC/DC/DC
• کد فنی: 6ES7215-1AG40-0XB0
• ۲ پورت PROFINET داخلی
• ۱۴ ورودی دیجیتال: 24VDC
• ۱۰ خروجی دیجیتال: 24VDC ترانزیستوری، 0.5 آمپر
• ۲ ورودی آنالوگ: 0 تا 10 ولت DC
• ۲ خروجی آنالوگ: 0 تا 20 میلی‌آمپر DC
• تغذیه: 20.4 تا 28.8 ولت DC
• حافظه برنامه/اطلاعات: 200KB

در نگاه مهندسی، همین مجموعه مشخصات نشان می‌دهد که این CPU برای پروژه‌هایی طراحی شده که ترکیبی از کنترل دیجیتال سریع، اندازه‌گیری آنالوگ و ارتباط شبکه‌ای صنعتی در آن‌ها اهمیت دارد.



• معماری DC/DC/DC در CPU 1215C

• مفهوم ساختار DC/DC/DC

در نام‌گذاری PLCهای زیمنس، عبارت DC/DC/DC بیانگر ساختار الکتریکی کامل دستگاه است:

• DC اول: تغذیه CPU از 24VDC
• DC دوم: ورودی‌های دیجیتال 24VDC
• DC سوم: خروجی‌های دیجیتال ترانزیستوری 24VDC

این معماری یکی از استانداردترین ساختارها در اتوماسیون صنعتی مدرن است. در اغلب تابلوهای صنعتی، منبع تغذیه 24 ولت DC به‌عنوان ولتاژ مرجع سیستم کنترل استفاده می‌شود. این ولتاژ برای PLC، سنسورها، ماژول‌های شبکه و حتی بسیاری از عملگرهای مدرن مناسب است.



• مزایای خروجی‌های ترانزیستوری

برخلاف مدل‌های رله‌ای، در این CPU خروجی‌ها از نوع ترانزیستوری با جریان 0.5 آمپر هستند. این نوع خروجی چند مزیت کلیدی دارد:

• سرعت سوئیچینگ بسیار بالا
• مناسب برای پالس‌دهی و سیگنال‌های سریع
• طول عمر بالا به دلیل عدم وجود کنتاکت مکانیکی
• مناسب برای درایوها و تجهیزات الکترونیکی

به همین دلیل در ماشین‌آلاتی که فرمان‌ها با سرعت بالا صادر می‌شوند (مثلاً کنترل پوزیشن، شمارش قطعات یا کنترل حرکت)، خروجی ترانزیستوری عملکرد بهتری نسبت به خروجی رله‌ای دارد.



• ورودی‌های دیجیتال 24VDC

• ظرفیت مناسب برای ماشین‌آلات متوسط

وجود ۱۴ ورودی دیجیتال 24VDC باعث می‌شود این CPU بتواند طیف گسترده‌ای از سیگنال‌های میدانی را دریافت کند. این تعداد ورودی برای بسیاری از ماشین‌آلات صنعتی یا بخش‌های مستقل یک خط تولید کاملاً کافی است.

کاربردهای رایج این ورودی‌ها شامل موارد زیر است:

• سنسورهای القایی و نوری
• لیمیت‌سوئیچ‌ها
• شستی‌های فرمان
• فیدبک کنتاکتور
• سیگنال خطا از درایوها
• سنسور حضور قطعه
• کلیدهای انتخاب حالت کاری
• سنسورهای ایمنی غیر SIL

در پروژه‌های واقعی، این ورودی‌ها اغلب برای پایش وضعیت سیستم و ایجاد اینترلاک‌های ایمنی نرم‌افزاری نیز استفاده می‌شوند.



• نکات طراحی ورودی‌ها

برای داشتن سیگنال پایدار در محیط صنعتی باید به چند نکته توجه کرد:

• استفاده از کابل مناسب و شیلددار برای مسیرهای طولانی
• تفکیک کابل سیگنال از کابل قدرت
• طراحی صحیح مسیر 0V مرجع
• استفاده از فیلتر نرم‌افزاری برای حذف نویز یا Bounce

در محیط‌هایی که درایوهای فرکانسی یا موتورهای بزرگ وجود دارند، رعایت این اصول برای جلوگیری از خطاهای ناخواسته ضروری است.



• خروجی‌های دیجیتال 24VDC

• ۱۰ خروجی ترانزیستوری با جریان 0.5 آمپر

CPU 1215C دارای ۱۰ خروجی دیجیتال ترانزیستوری است که هر کدام توانایی تأمین 0.5 آمپر جریان دارند. این خروجی‌ها برای کنترل مستقیم بسیاری از تجهیزات 24VDC مناسب هستند.

کاربردهای متداول خروجی‌ها:

• فرمان رله واسط
• کنترل شیرهای برقی 24V
• فرمان به درایوها
• چراغ‌های سیگنال
• سیستم‌های هشدار
• شمارش و پالس‌دهی
• کنترل تجهیزات الکترونیکی صنعتی

یکی از مزایای مهم خروجی ترانزیستوری این است که می‌توان از آن‌ها برای سیگنال‌های پالس سریع نیز استفاده کرد. این قابلیت در ماشین‌آلاتی که نیاز به شمارش دقیق دارند بسیار ارزشمند است.



• حفاظت خروجی‌ها

در طراحی صنعتی باید از خروجی‌های PLC محافظت شود. برای این منظور:

• برای بارهای سلفی از دیود هرزگرد استفاده کنید.
• جریان واقعی مصرف‌کننده را بررسی کنید.
• برای بارهای بزرگ‌تر از رله واسط یا ماژول درایور استفاده شود.

این اقدامات باعث افزایش طول عمر خروجی‌های PLC می‌شود.



• ورودی‌های آنالوگ 0 تا 10 ولت

• اندازه‌گیری سیگنال‌های فرآیندی

وجود ۲ ورودی آنالوگ 0-10VDC در CPU 1215C امکان دریافت سیگنال‌های فرآیندی را بدون ماژول اضافی فراهم می‌کند.

کاربردهای رایج:

• سنسور فشار
• سنسور سطح
• سنسور موقعیت
• فیدبک سرعت
• پتانسیومتر تنظیم

در بسیاری از ماشین‌آلات، همین دو ورودی آنالوگ برای مانیتورینگ پارامترهای کلیدی کاملاً کافی است.



• نکات اجرای سیگنال آنالوگ

سیگنال آنالوگ نسبت به نویز بسیار حساس است. بنابراین:

• کابل شیلددار استفاده شود
• شیلد فقط از یک سمت زمین شود
• کابل آنالوگ از کابل موتور فاصله داشته باشد
• در برنامه PLC مقیاس‌گذاری صحیح انجام شود

این موارد تأثیر مستقیم بر دقت اندازه‌گیری دارند.



• خروجی‌های آنالوگ 0 تا 20 میلی‌آمپر

• کنترل تجهیزات فرآیندی

یکی از قابلیت‌های مهم این CPU وجود ۲ خروجی آنالوگ 0-20mA است. این خروجی‌ها برای ارسال سیگنال کنترلی به تجهیزات فرآیندی استفاده می‌شوند.

کاربردهای رایج:

• کنترل سرعت اینورتر
• کنترل موقعیت ولو کنترلی
• ارسال سیگنال Setpoint
• کنترل دبی یا فشار در سیستم‌های فرآیندی

در بسیاری از پروژه‌ها، وجود این خروجی‌ها باعث می‌شود نیازی به ماژول آنالوگ جداگانه نباشد.



• دو پورت PROFINET و مزیت شبکه‌ای

• ارتباط صنعتی پیشرفته

یکی از تفاوت‌های مهم CPU 1215C نسبت به مدل‌های پایین‌تر، وجود دو پورت PROFINET داخلی است. این پورت‌ها امکان ایجاد توپولوژی‌های مختلف شبکه را فراهم می‌کنند.

مزایای این ساختار:

• اتصال مستقیم به HMI
• ارتباط با درایوها
• اتصال به PLCهای دیگر
• امکان Daisy Chain در شبکه

این ویژگی باعث می‌شود طراحی شبکه در پروژه‌های بزرگ‌تر ساده‌تر و انعطاف‌پذیرتر باشد.



• حافظه 200KB و توان پردازشی

• فضای مناسب برای برنامه‌های پیچیده‌تر

حافظه 200KB در CPU 1215C فضای مناسبی برای توسعه برنامه فراهم می‌کند.

این ظرفیت برای موارد زیر مناسب است:

• برنامه‌های ترتیبی پیچیده
• مدیریت آلارم‌ها
• Data Blockهای پارامتری
• ارتباط با HMI
• الگوریتم‌های کنترلی پیشرفته

برای ماشین‌آلاتی که چند مد کاری دارند، این حافظه یک مزیت مهم محسوب می‌شود.



• سناریوهای کاربردی CPU 1215C

این CPU در بسیاری از پروژه‌های صنعتی کاربرد دارد:

• ماشین‌آلات بسته‌بندی
• سیستم‌های مونتاژ خودکار
• خطوط تولید کوچک
• کنترل تجهیزات فرآیندی
• ماشین‌آلات CNC سبک
• سیستم‌های پمپ و کمپرسور
• پروژه‌های OEM

ترکیب I/O مناسب، ارتباط شبکه‌ای قوی و امکانات آنالوگ داخلی این مدل را برای پروژه‌های متوسط بسیار ایده‌آل می‌کند.



• سوالات متداول

• تفاوت CPU 1215C با CPU 1214C چیست؟

CPU 1215C دارای توان پردازشی بالاتر، حافظه بیشتر و دو پورت PROFINET است. همچنین امکانات ارتباطی پیشرفته‌تری ارائه می‌دهد.

• آیا خروجی‌ها رله‌ای هستند؟

خیر. خروجی‌ها ترانزیستوری 24VDC با جریان 0.5 آمپر هستند.

• آیا این CPU ورودی و خروجی آنالوگ دارد؟

بله. دارای ۲ ورودی آنالوگ 0-10V و ۲ خروجی آنالوگ 0-20mA است.

• تغذیه این CPU چیست؟

این PLC با 20.4 تا 28.8 ولت DC تغذیه می‌شود.

• آیا برای شبکه PROFINET مناسب است؟

بله. وجود دو پورت PROFINET امکان طراحی شبکه صنعتی پیشرفته را فراهم می‌کند.



• جمع‌بندی تخصصی

CPU 1215C DC/DC/DC زیمنس با کد فنی 6ES7215-1AG40-0XB0 یکی از قدرتمندترین CPUهای کامپکت خانواده S7-1200 است که برای پروژه‌های صنعتی متوسط با نیاز به ارتباط شبکه‌ای قوی و کنترل دقیق طراحی شده است.

وجود ۱۴ ورودی دیجیتال، ۱۰ خروجی ترانزیستوری 0.5 آمپر، ۲ ورودی آنالوگ، ۲ خروجی آنالوگ، دو پورت PROFINET و حافظه 200KB این CPU را به گزینه‌ای بسیار مناسب برای ماشین‌آلات صنعتی، سیستم‌های فرآیندی و خطوط تولید کوچک تبدیل می‌کند.

اگر پروژه شما نیازمند کنترل سریع، ارتباط شبکه‌ای پایدار و امکانات آنالوگ داخلی است، مدل 6ES7215-1AG40-0XB0 یکی از بهترین انتخاب‌ها در میان PLCهای کامپکت زیمنس محسوب می‌شود.
